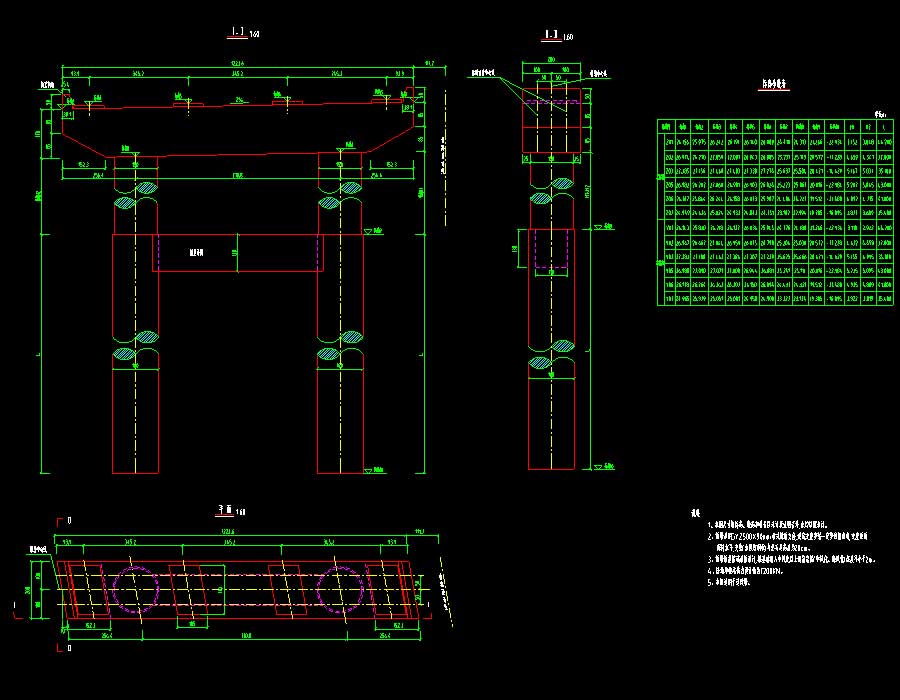

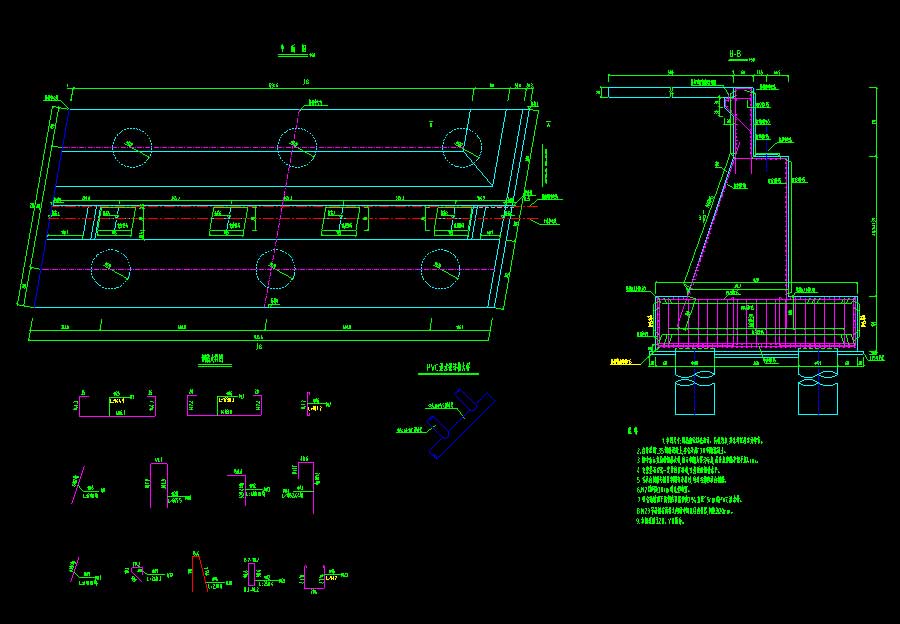

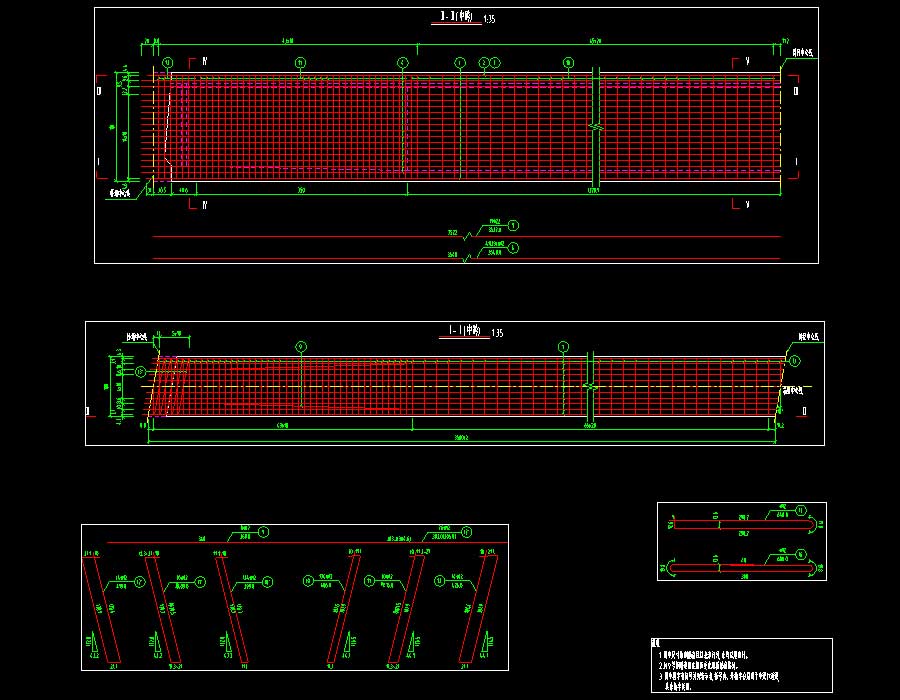

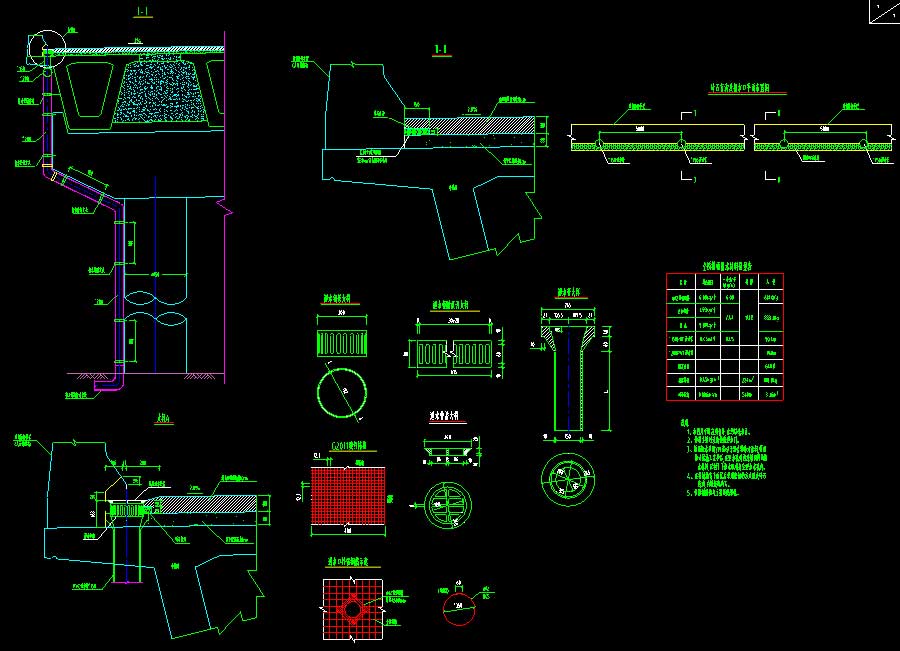

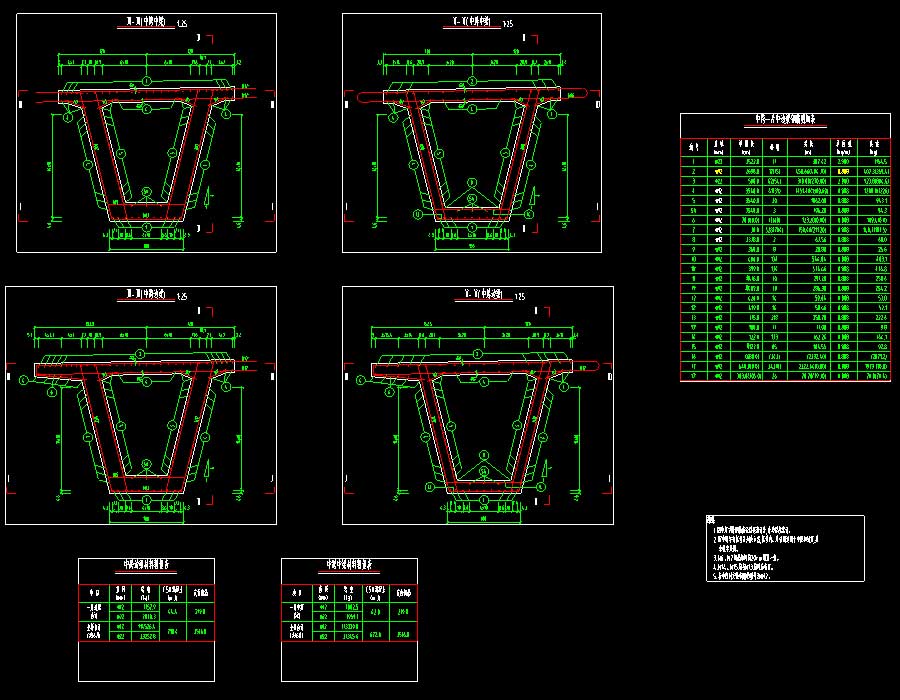

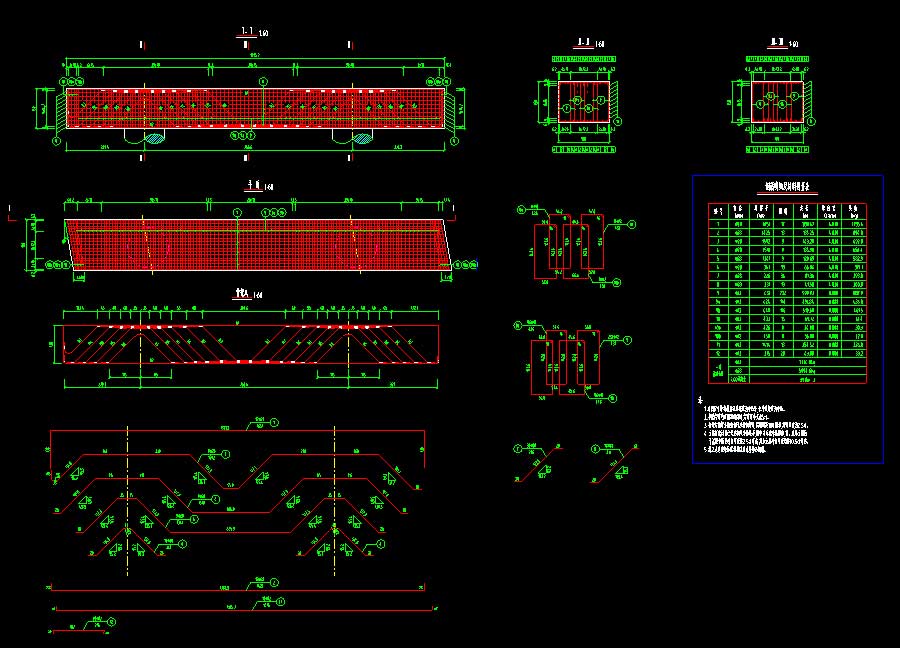

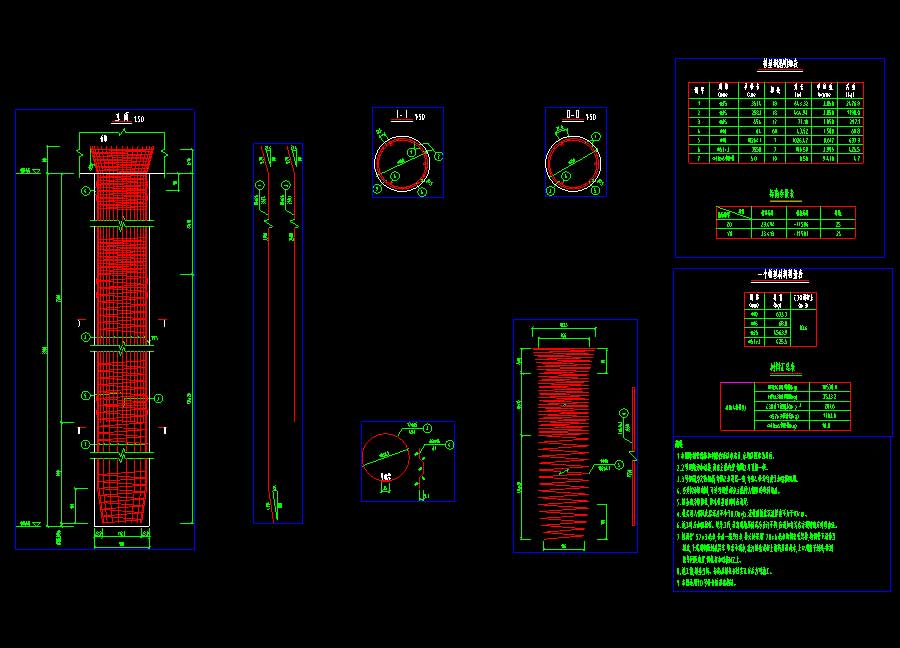

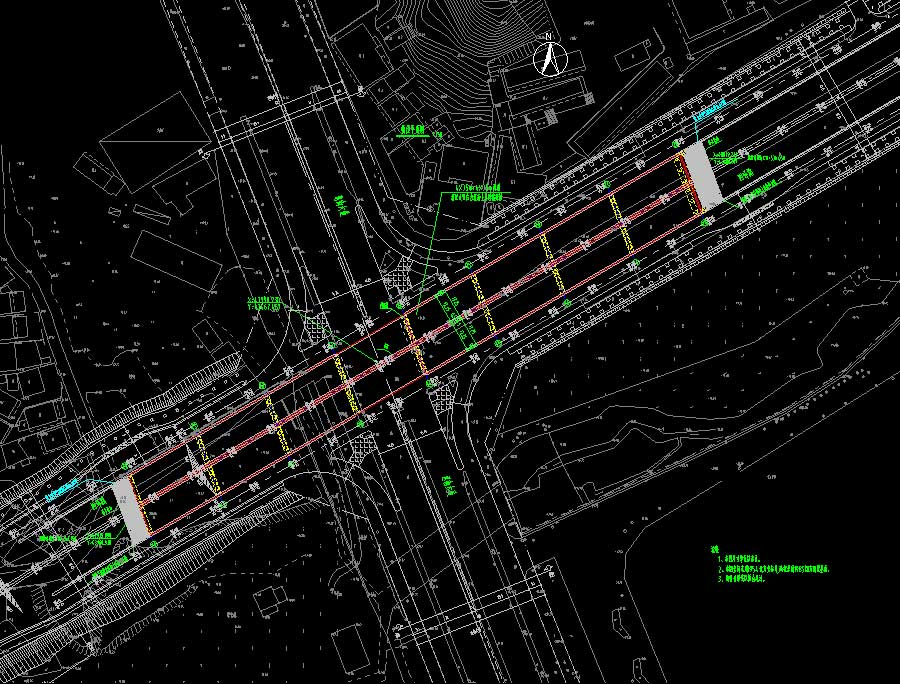

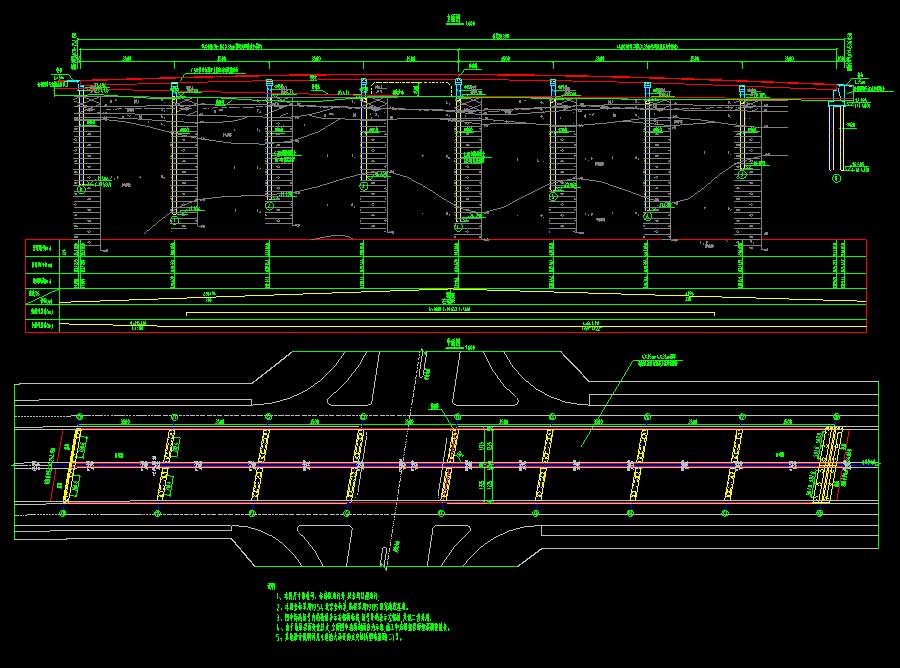

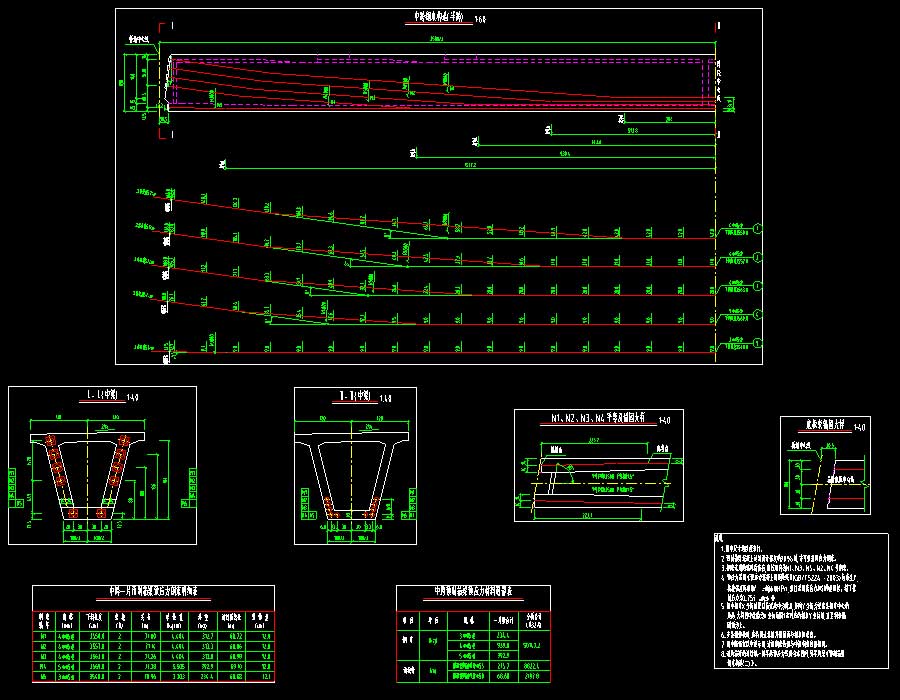

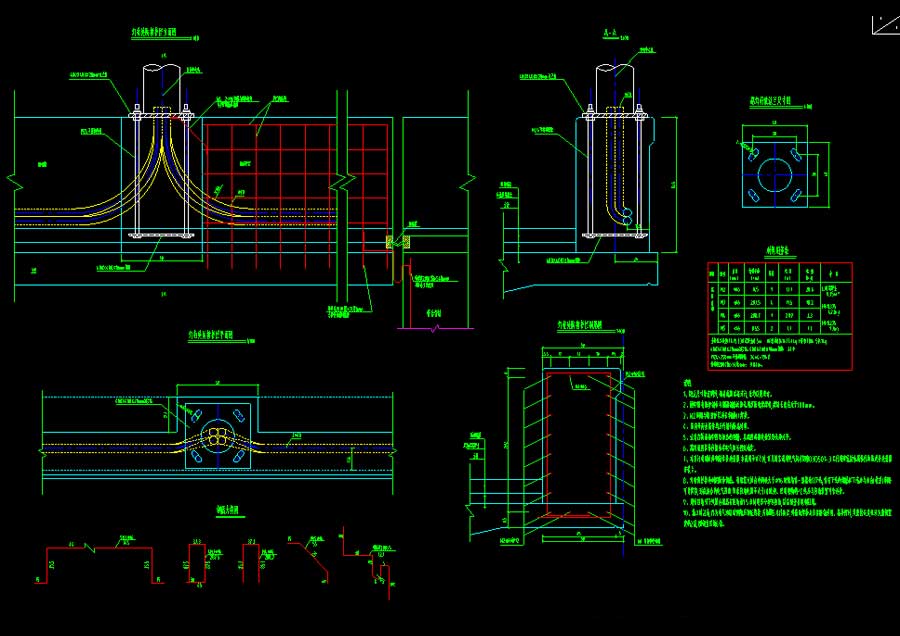

说明： 某道路菱形立交桥工程多专业施工图，本桥梁全长283.9m,定位为城市快速路,双向6车道,设计时速80km/h。依据初步设计专家意见,施工图设计中统一了小箱梁连续端预应力张拉槽及湿缝连接构造,同时优化下部结构,减少墩柱数量,以达到美观通透的效果。设计标准：道路等级为城市快速路；计算行车速度为80km/h；设计汽车荷载为同时满足公路—Ⅰ级、城—A级；设计人群荷载为3.5Kpa；地震作用为地震动峰值加速度系数0.05；桥梁净空为跨相交道路≥5.0m；桥面总宽度为27.5m=0.5m(防撞护栏)加12.25m(车行道)加0.5m(防撞护栏)加1m(中央分隔带)加0.5m(防撞护栏)加12.25m(车行道)加0.5m(防撞护栏)；桥面横坡为双向2%；设计基准期为100年；设计安全等级为一级；结构环境类别为Ⅰ类，混凝土的耐久性基本要求、钢筋最小净保护层厚度按规范执行。图纸内容含：设计说明，桥位平面图，桥型布置图，桩基平面布置图，0号桥台一般构造图、台帽钢筋构造图、背墙钢筋构造图，8号桥台钢筋构造图，桥台、桥墩防震挡块及支座垫石钢筋构造图，桥台桩基钢筋构造图，桥墩一般构造图，桥墩盖梁钢筋构造图，桥墩系梁钢筋构造图，桥墩桩柱钢筋构造图，箱梁一般构造图，箱梁钢束构造图，箱梁顶板负弯矩钢束构造图，箱梁普通钢筋构造图，现浇桥面板钢筋构造图，端横梁钢筋构造图，现浇中横梁钢筋构造图，跨中横梁钢筋构造图，箱梁齿板构造图，箱梁齿板钢筋构造图，预制堵头板钢筋构造图，梁端封锚钢筋构造图，桥面铺装钢筋构造图，
