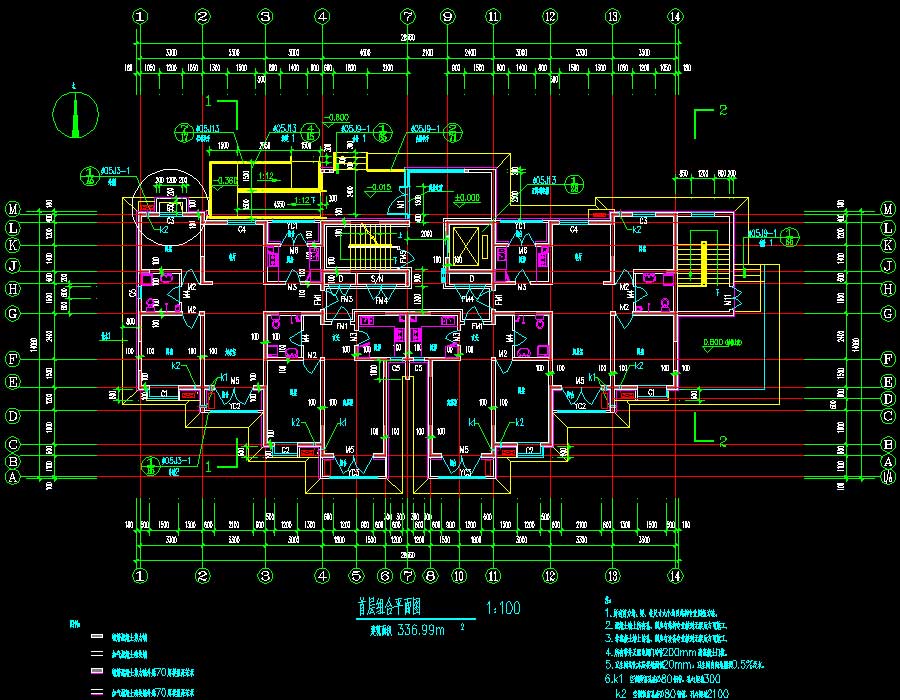

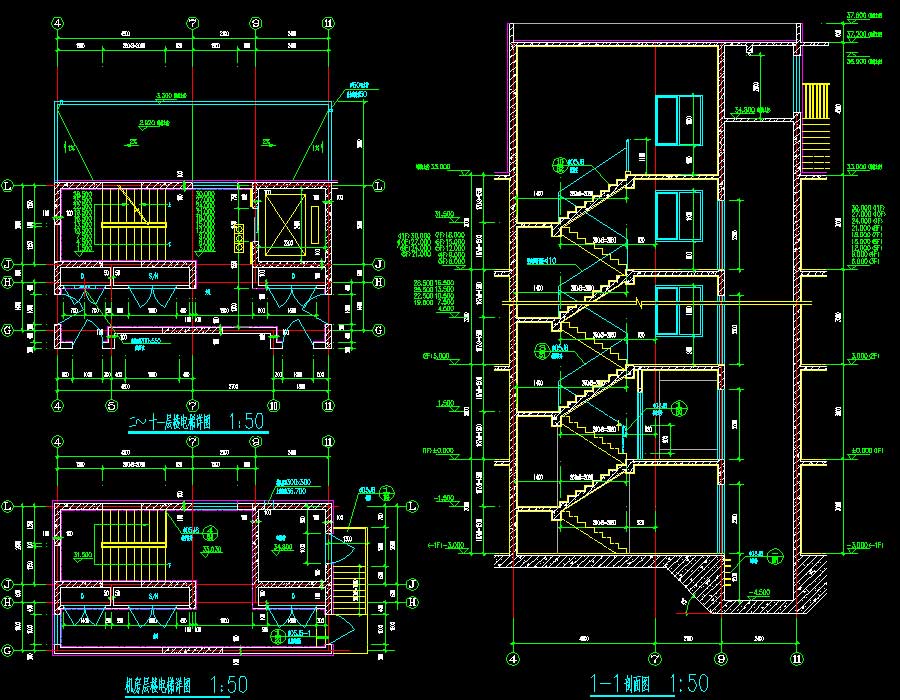

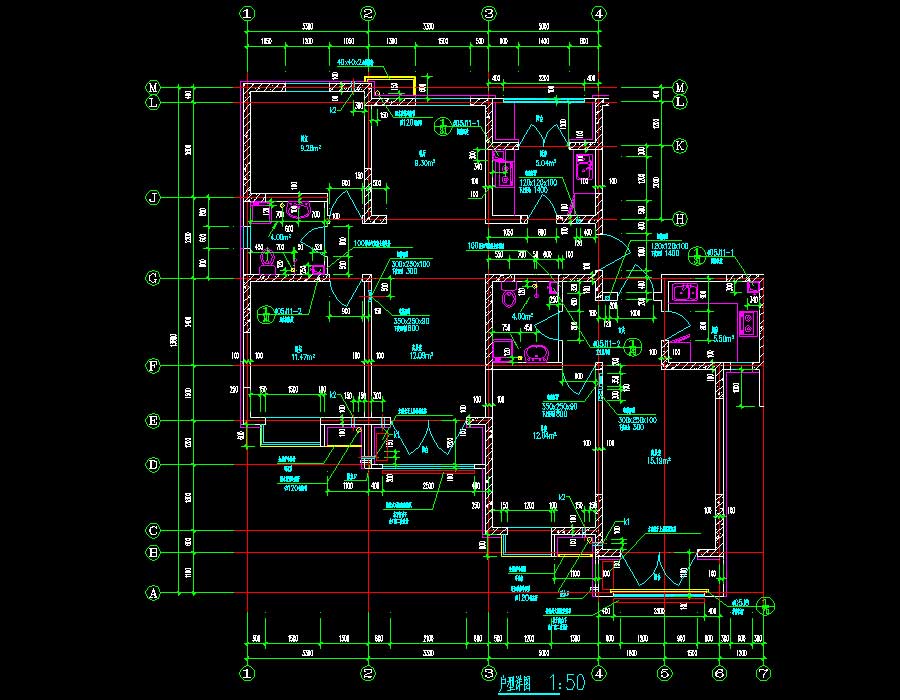

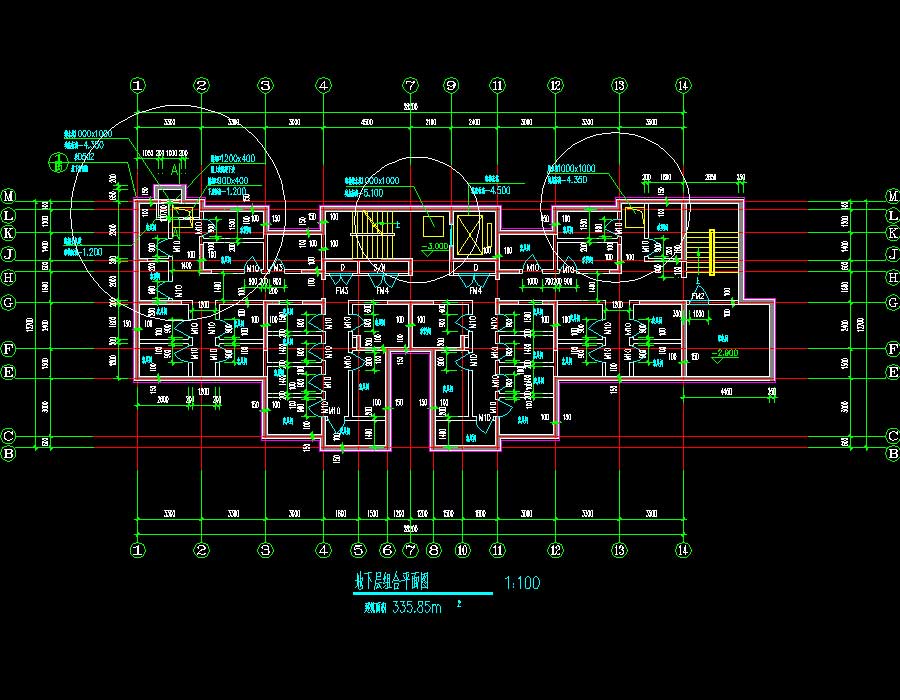

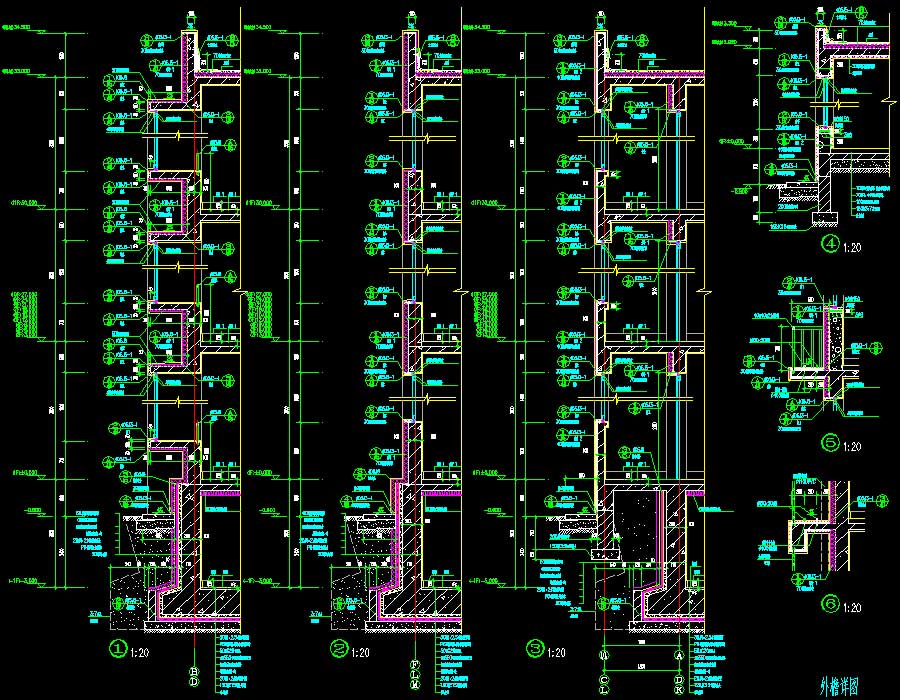

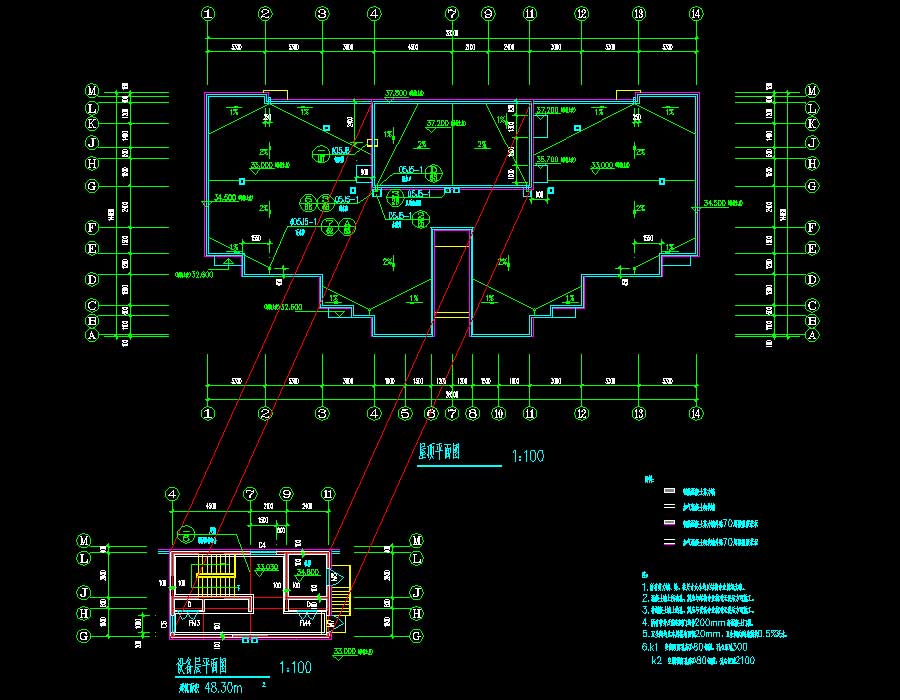

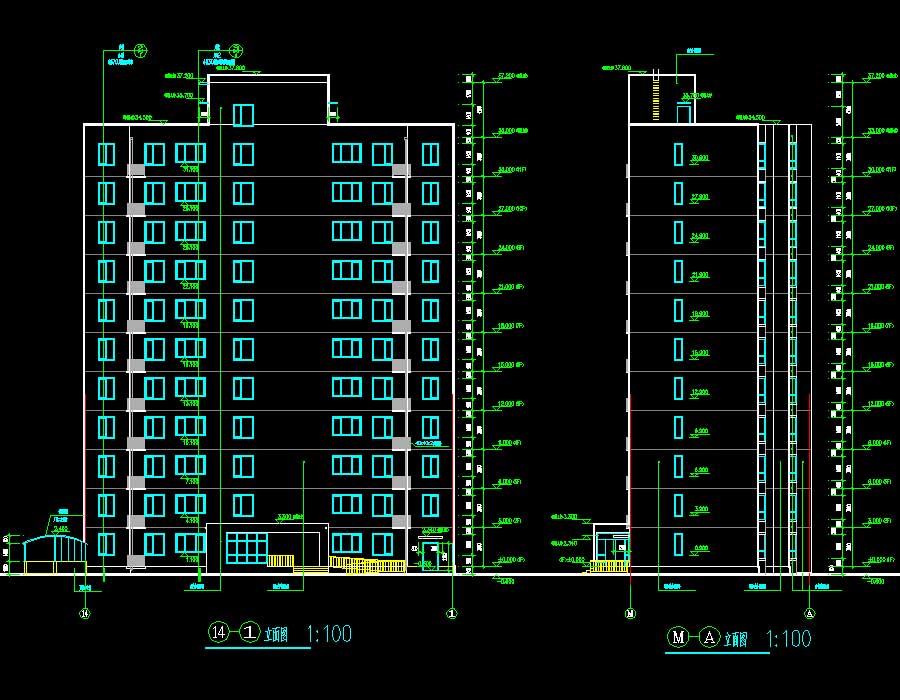

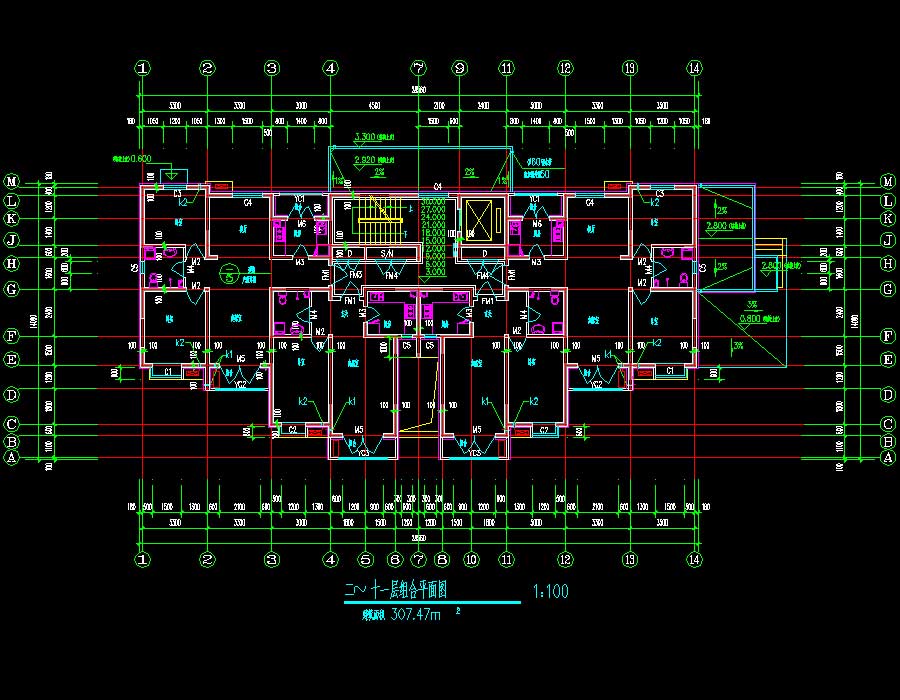

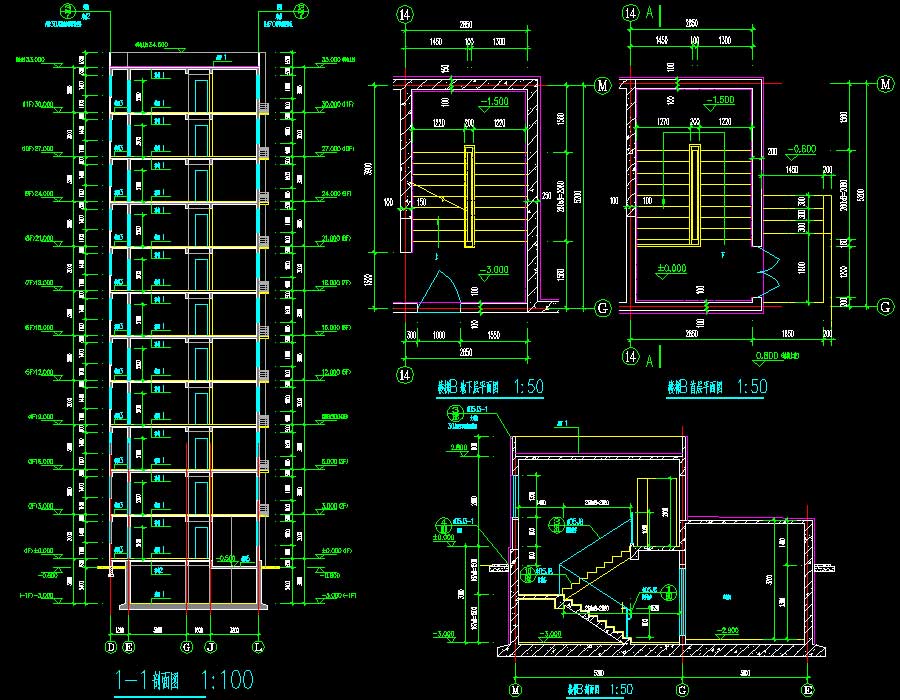

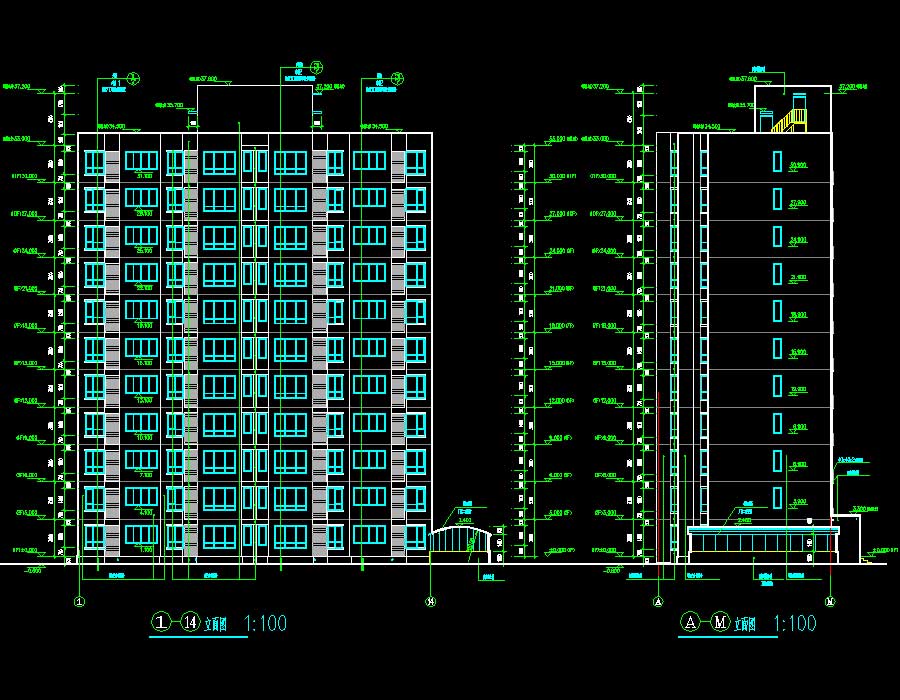

说明:该项目为某示范小镇安置区一期A地块S1~11号楼全专业施工图,总建筑面积为:S1、S2、S5~S11号楼:3500.11平方米;S3号楼3795.84平方米;S4号楼3855.63平方米;建筑层数为地上11层,地下1层,层高3米,建筑总高度为35.1米,剪力墙结构。图纸内容含:建筑专业,建筑施工图设计说明、工程做法表、建筑平立剖面图、屋顶层、设备层平面图、户型详图、楼梯、电梯平面图、剖面图、外檐详图、门窗表及小样;结构专业,结构设计说明、预应力混凝土管桩设计施工说明、梁、板配筋平面图、剪力墙配筋图、桩位及底板配筋平面图、承台及拉梁结构平面图、楼梯图;电气专业,电气设计说明、照明及配电平面图、弱电及安防平面图、消防及弱电平面图、配电干线图、低压配电系统图、强弱电竖井布置图、分户配电箱照明系统图、火灾自动报警系统图、公共用电配电系统图、照明用电配电系统图、非居民动力用电配电系统图、安防系统图、弱电系统图、屋顶防雷平面图、基础接地平面图;给排水专业,给排水设计说明、图例及设备材料表、给排水消防平面图、水箱间详图及消火栓给水轴测图、排水轴测图、给水、中水轴测图;暖通专业,暖通设计说明、地下室采暖入户组合平面图、消防通风平面图、采暖系统图及大样、采暖平面图等等及建筑节能计算书。
建筑面积:3500.11,3795.84,3855.63㎡地上层数:11层建筑高度:35.1m地下层数:1层高度类别:高层图纸深度:施工项目地址:天津市设计时间:2010建筑风格:现代效果图:无
