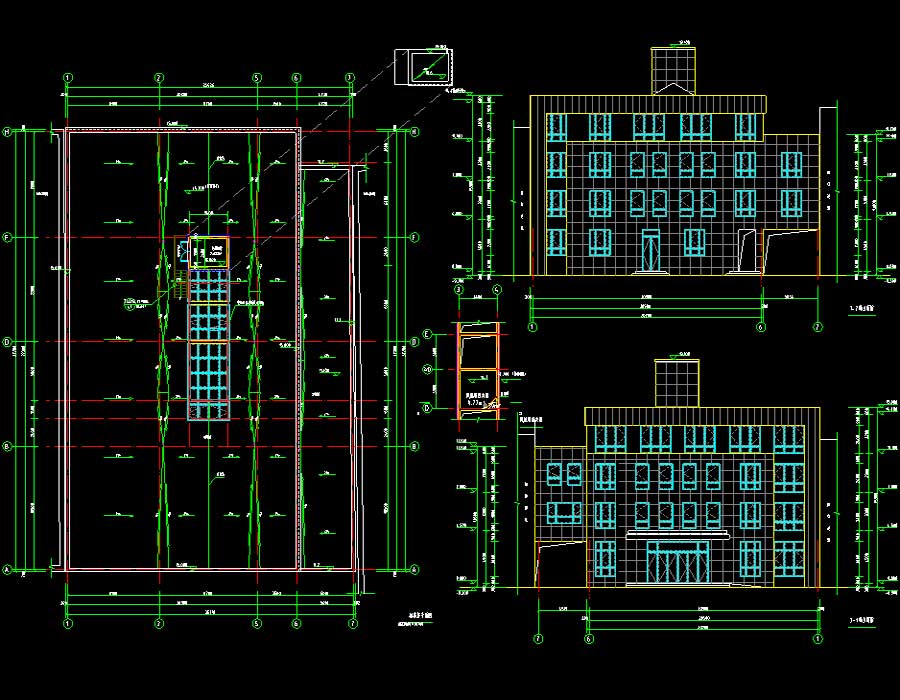

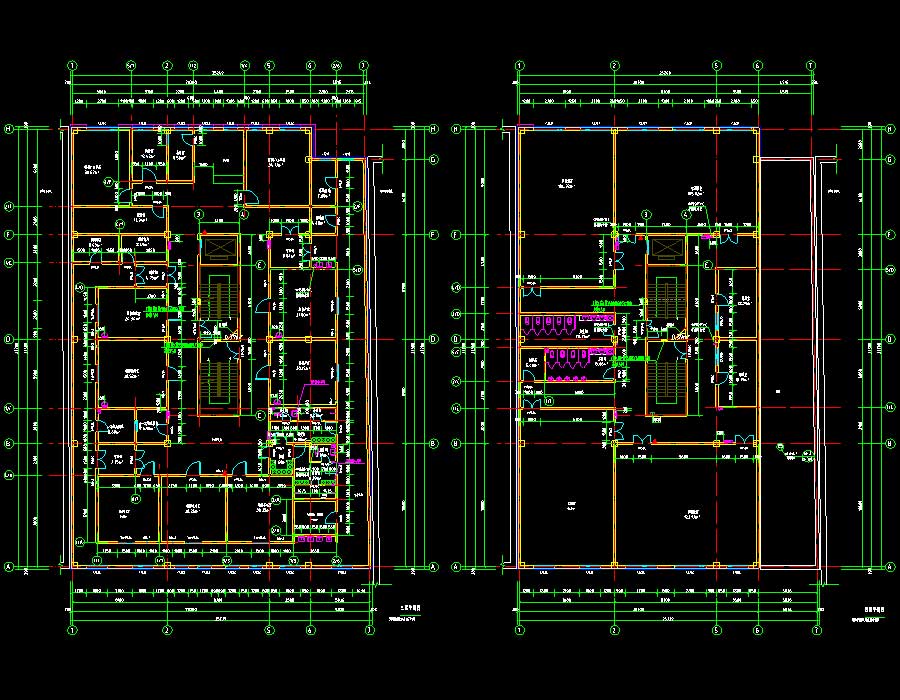

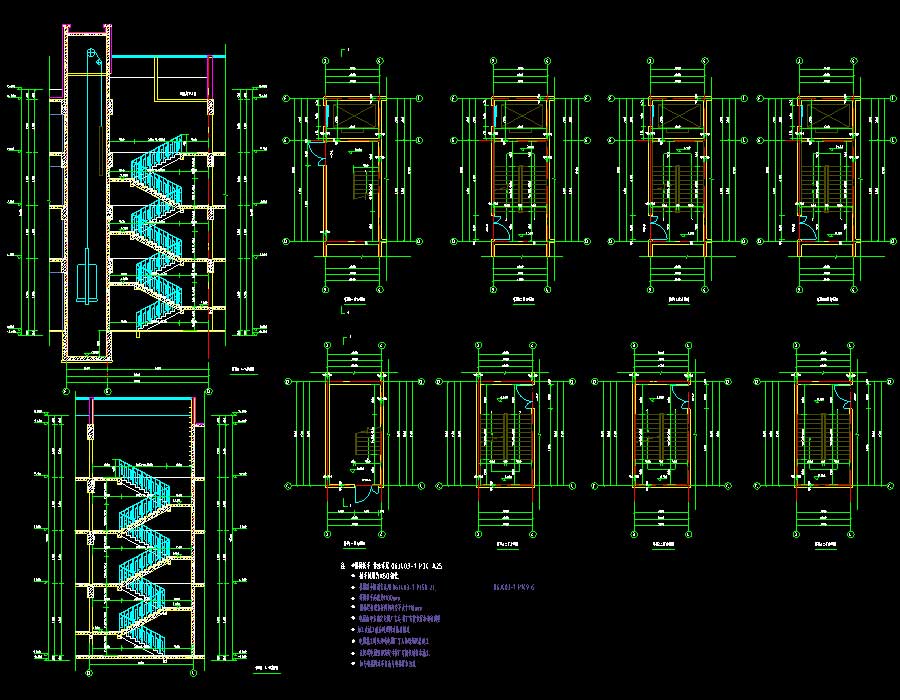

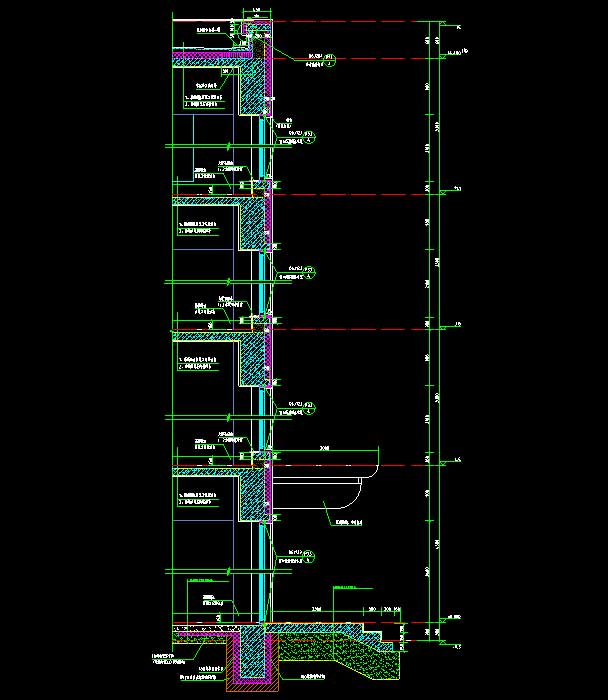

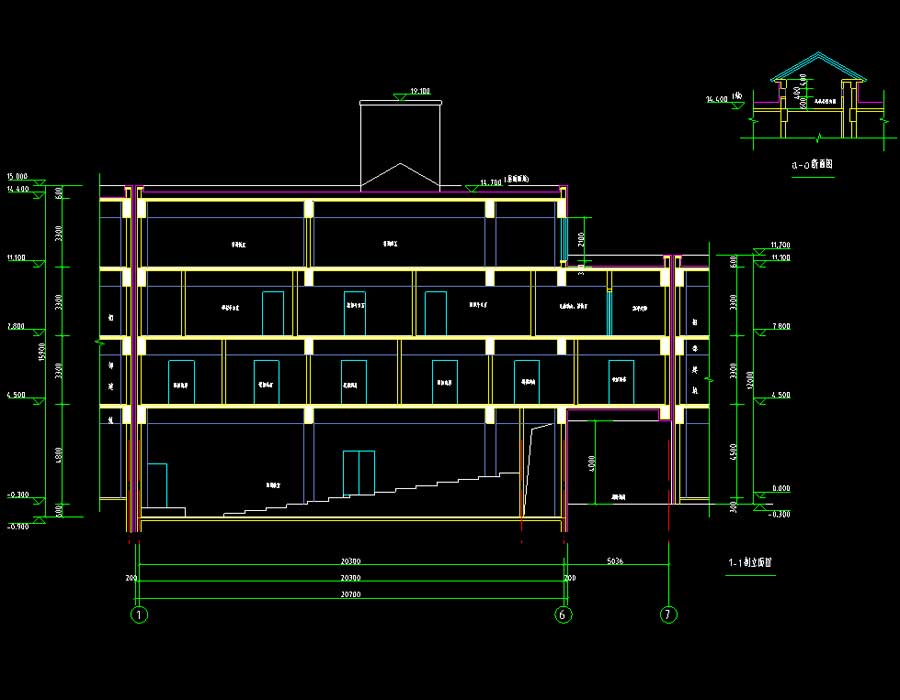

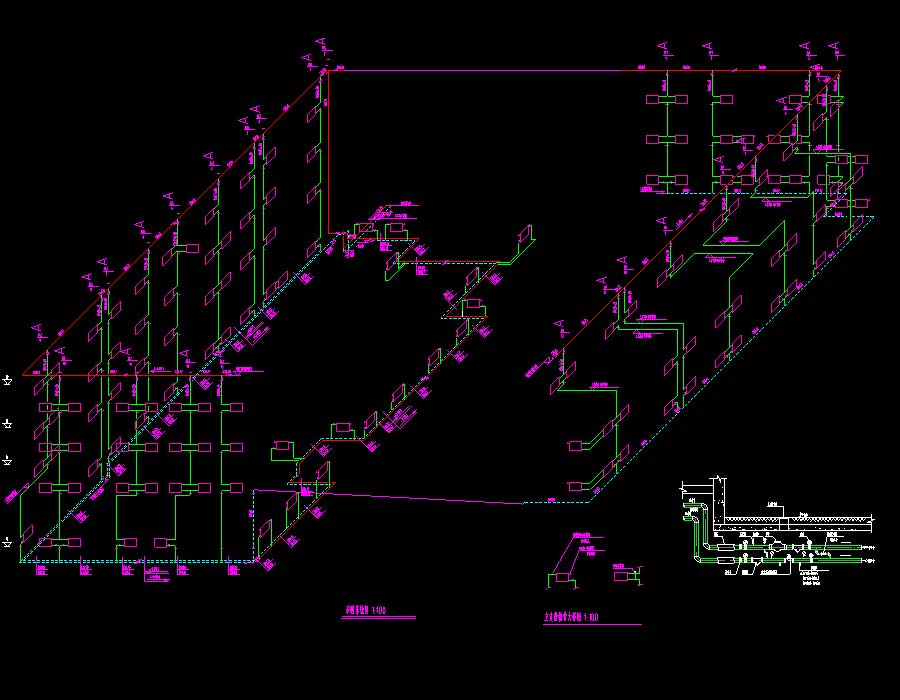

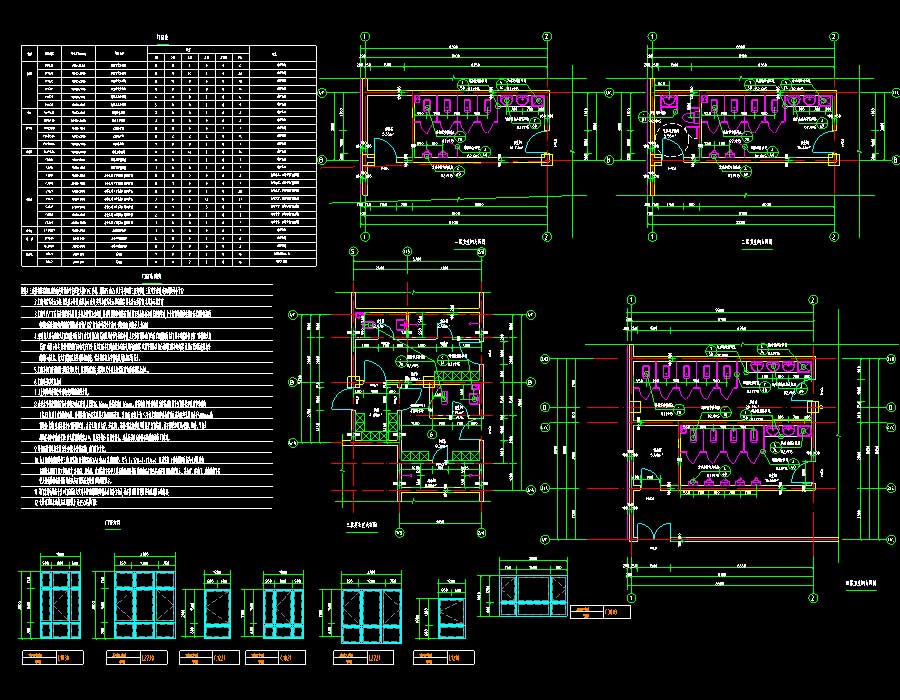

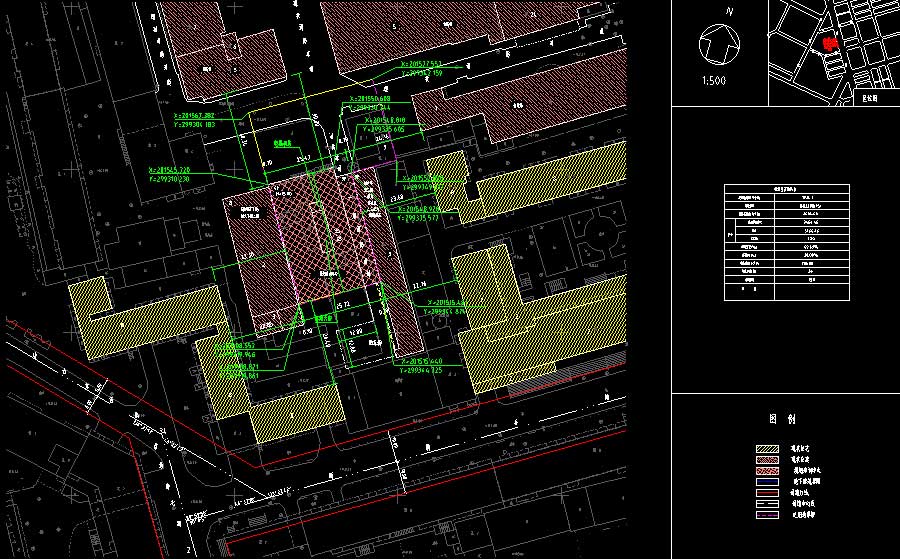

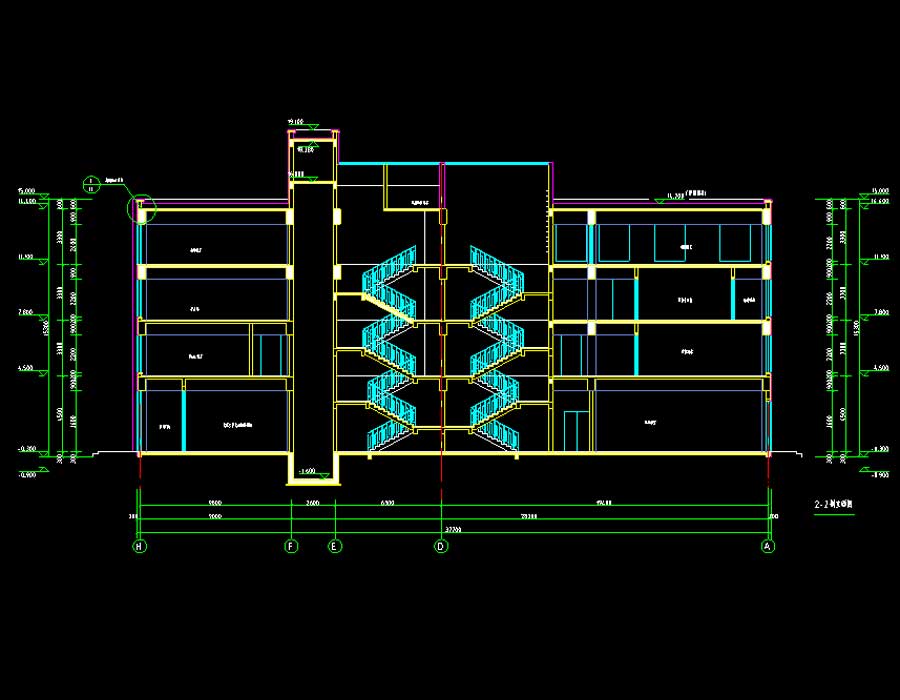

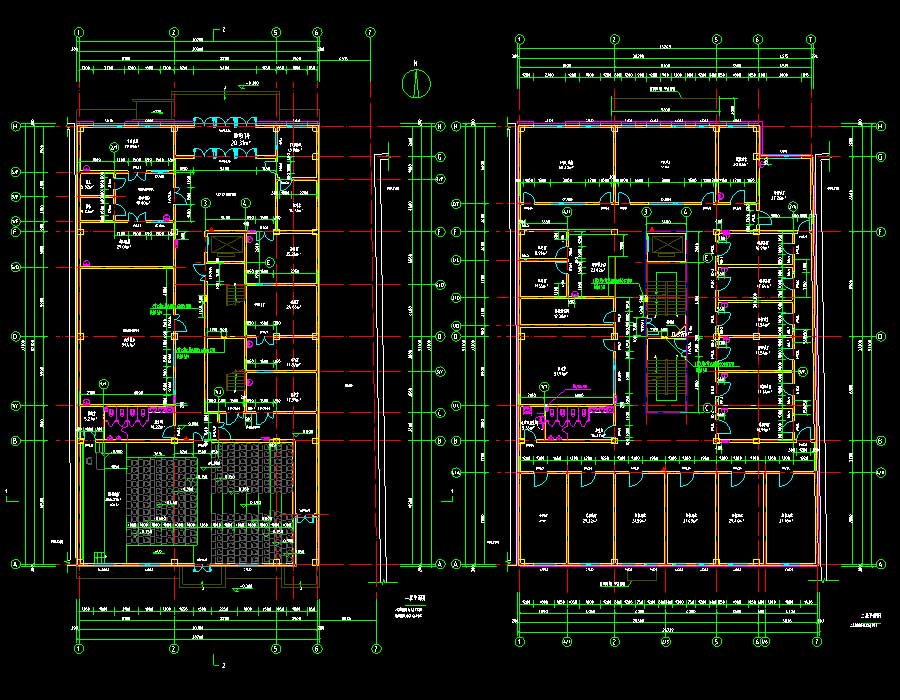

说明:某多层医院全科医生规范化临床培养基地建设项目全专业施工图,抗震设防烈度为7度,主要结构形式为框架结构,建筑高度为14.7米,地上层数4层,局部3层,总建筑面积为3464.46平方米。图纸内容含:建筑说明,节能设计专篇,防火设计专篇,总平面图,平立剖面图,节点、门窗、楼梯、卫生间大样图;给排水、消防设计说明,消防平面图,消防系统图,给排水平面图,屋面雨水平面图;结构说明,配筋图,筏板平面布置图,框架柱平面布置图,楼梯详图,节点详图;电气说明,消防设计说明,干线平面图,电照平面图,照明平面图,基础接地装置及等电位联结平面图,屋顶防雷装置平面图,应急照明平面图,火灾自动报警平面图,配电系统图,消防系统图,应急照明系统图,弱电系统图,弱电平面图;采暖、通风设计总说明,采暖平面图,采暖系统图。专业包括建筑、结构、给排水、电气、采暖通风。
