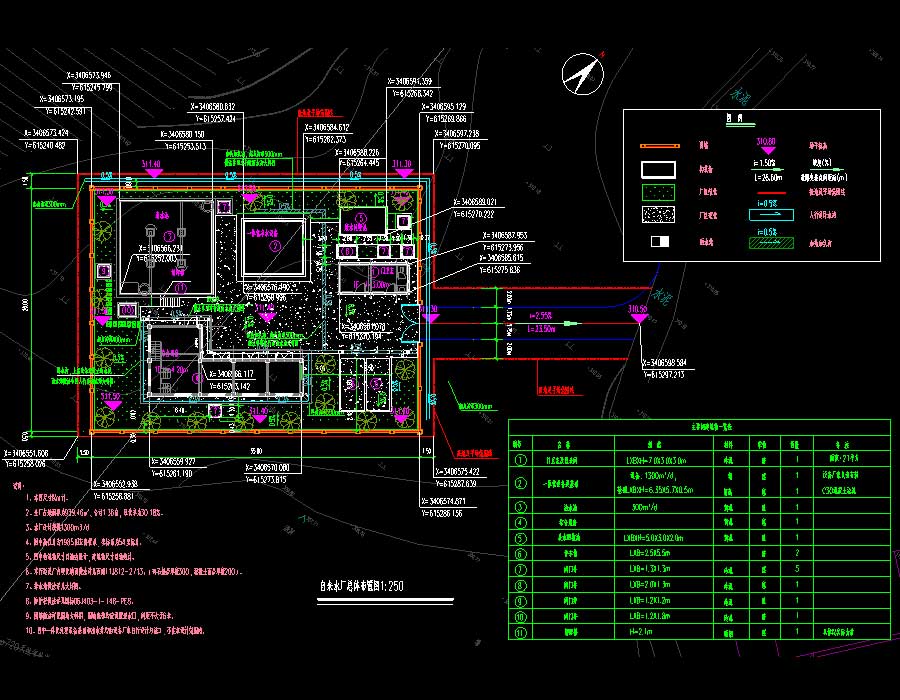

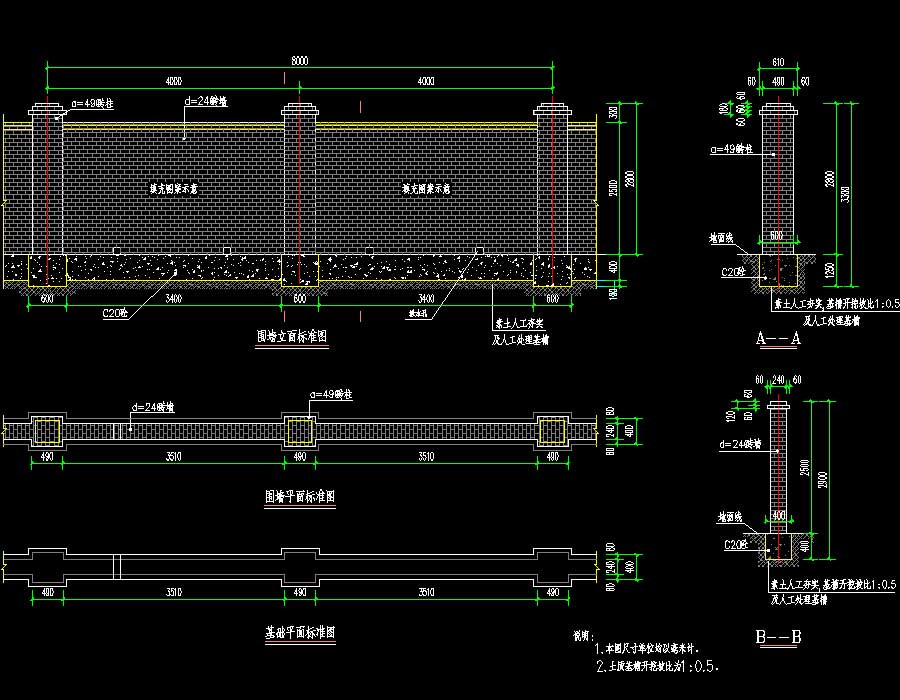

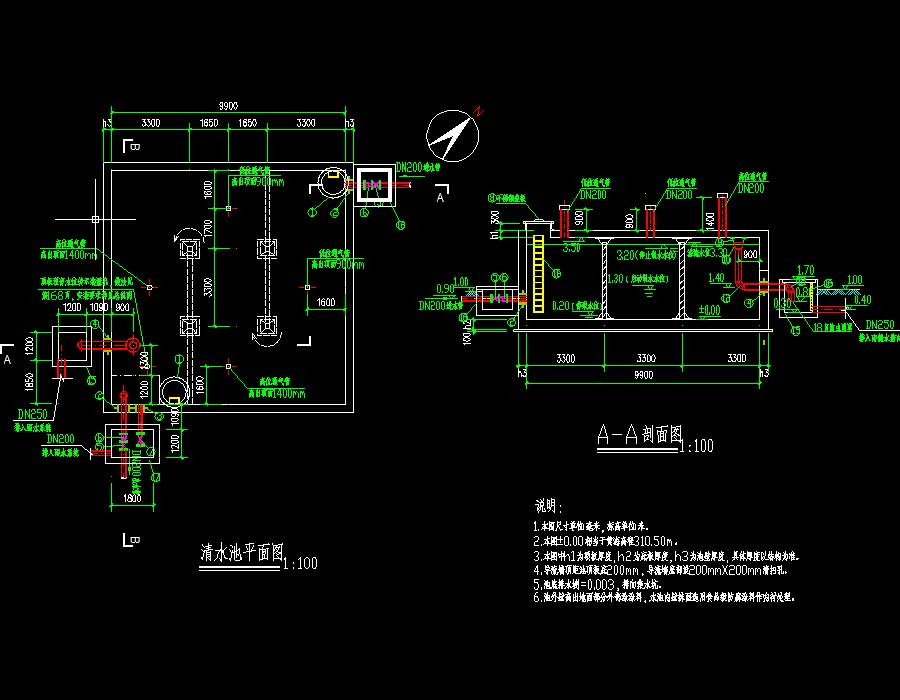

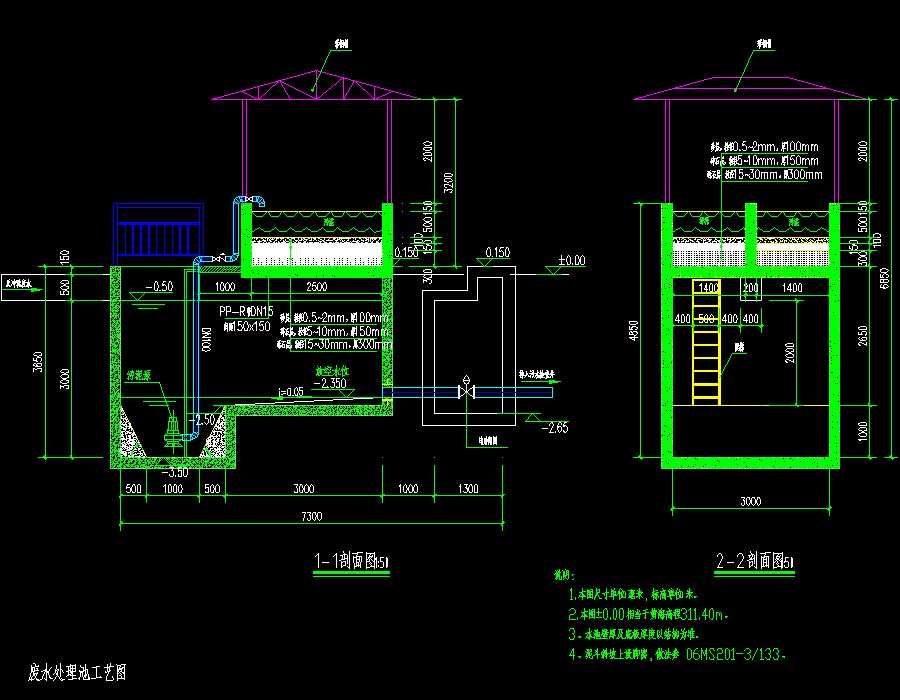

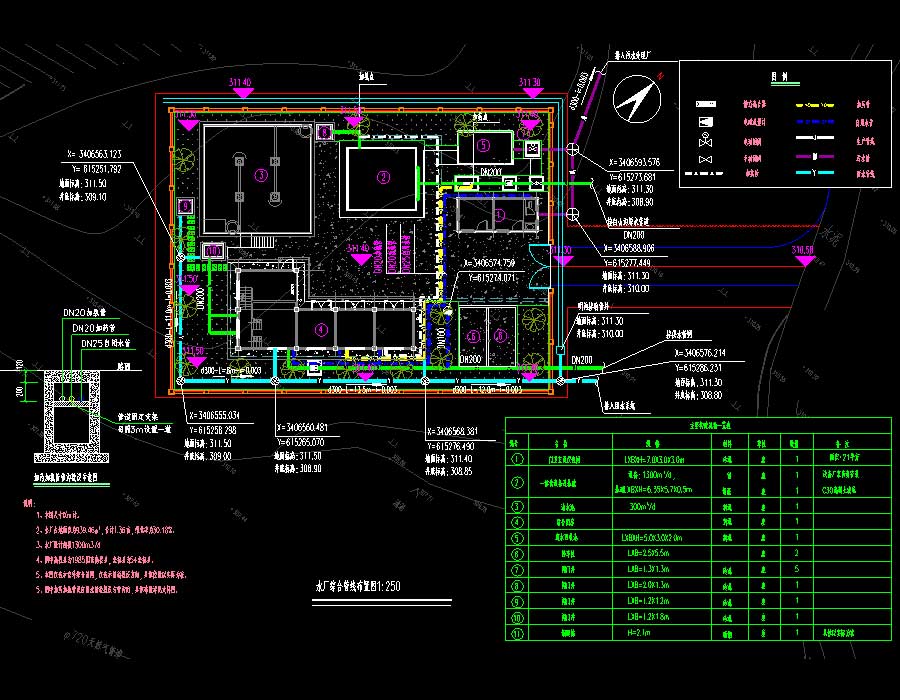

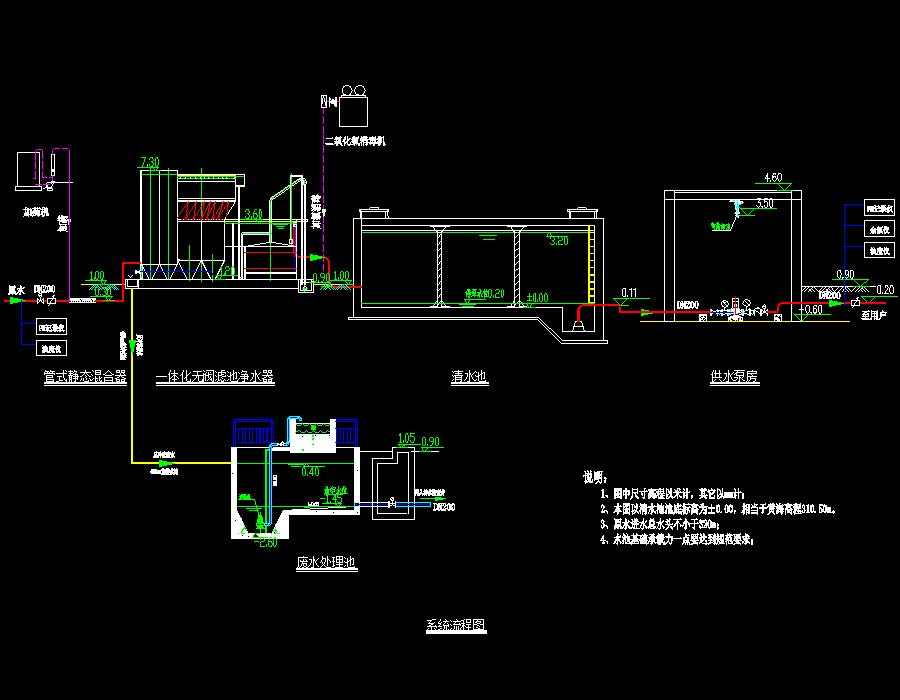

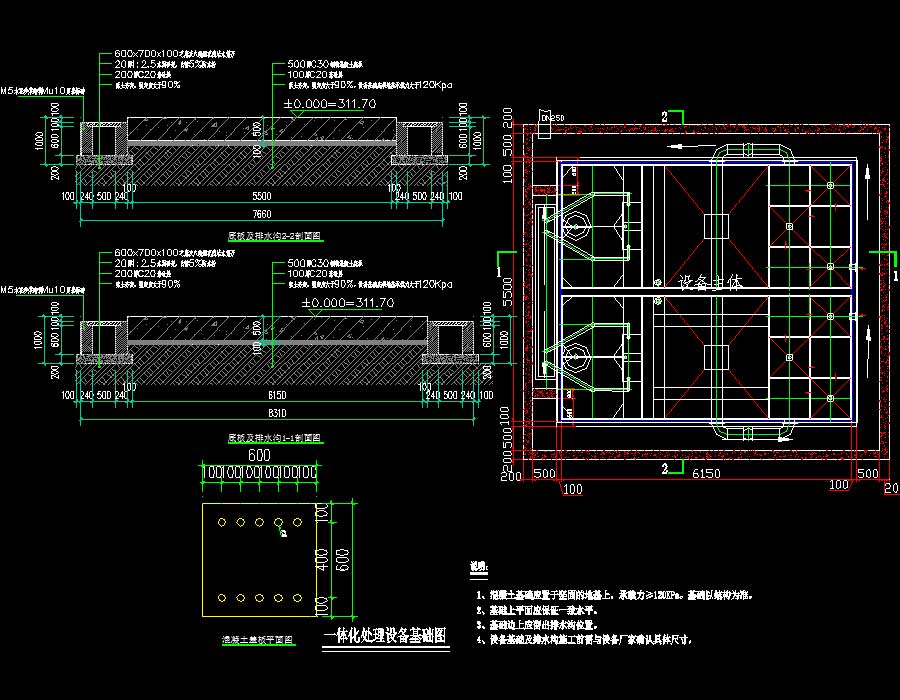

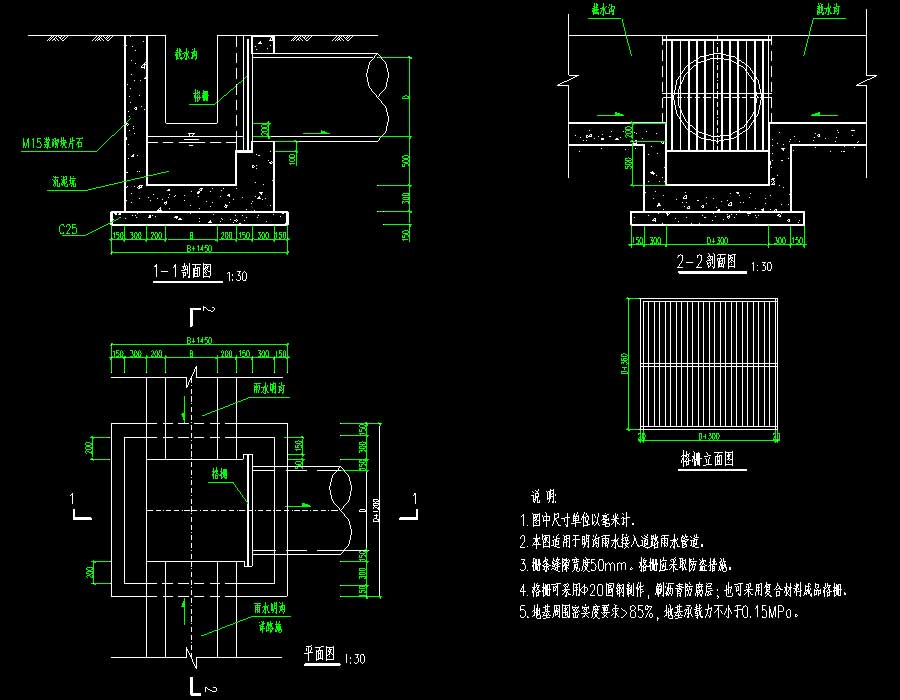

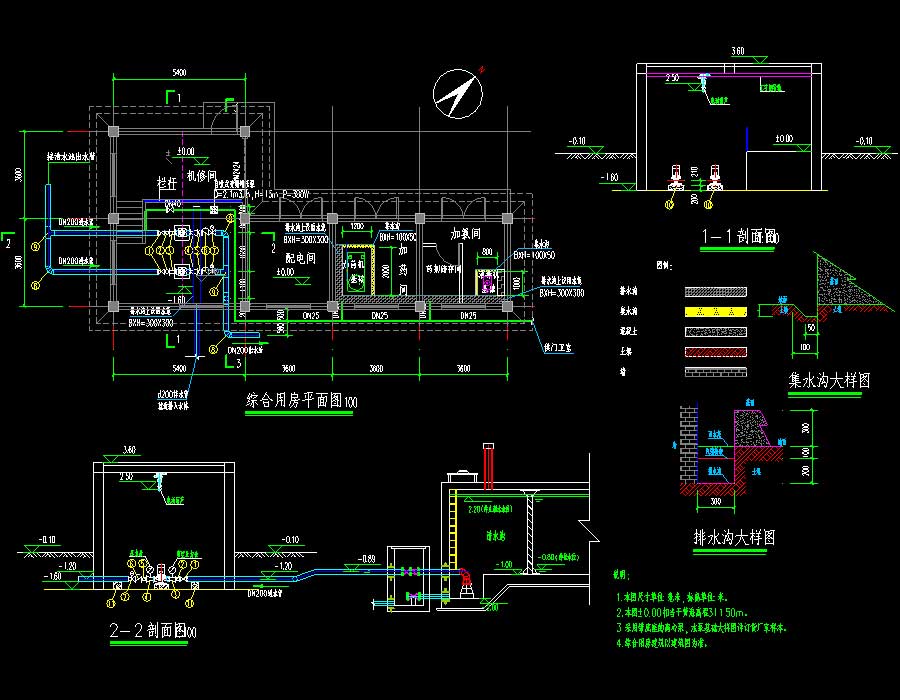

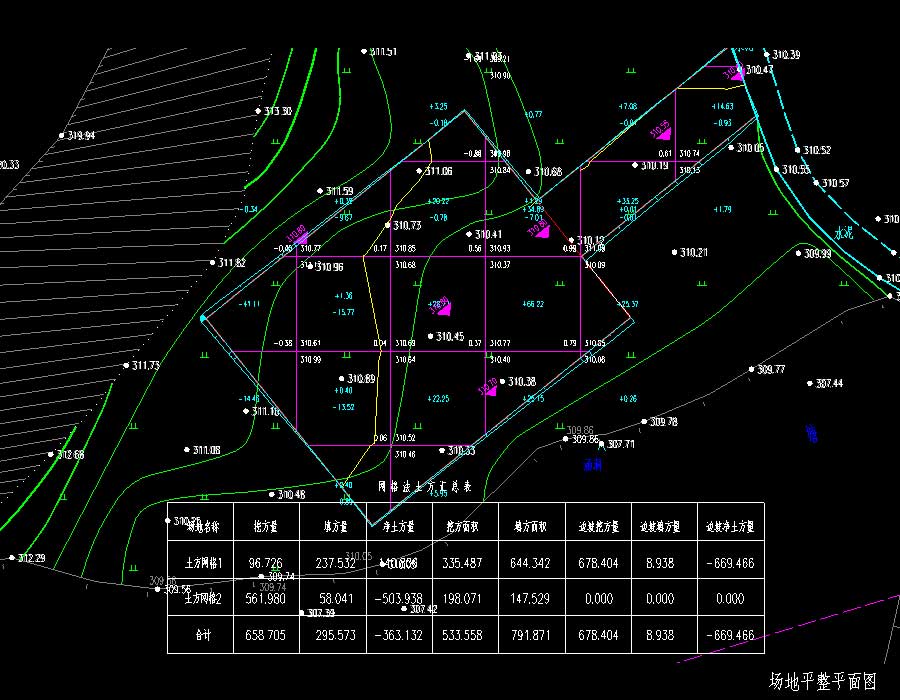

说明:某自来水厂净水工程工艺设计施工图,设计采用的处理工艺流程为:原水—>混合—>一体化净水设备—>清水池—>提升泵—>配水管网,根据一体化净水设备要求进厂原水水压标高大于8米,该项目主要供水区最高海拔高度为303.87米。图纸内容含:工艺设计总说明、系统流程图、一体化处理设备工艺图、一体化处理设备基础图、自来水厂总体布置图、主要工程量一览表、水厂综合管线布置图、水厂综合管线设备及主要材料表、综合用房平面图、剖面图、集水沟、排水沟大样图、泵房剖面图、加药加氯间设备及材料表、自用水系统设备及材料表、泵房设备一览表、泵房管附件表、清水池平面图、剖面图、清水池设备及主要材料表、废水处理池底平面图、废水处理池剖面图、主要设备及材料表、围墙立面标准图、围墙平面标准图、基础平面标准图、换填大样图、围墙沉降缝、换填级配碎石级配表、砖砌围墙材料数量表、矩形匣阀井大样图、明沟接暗管转换井大样图、人行道排水沟大样图、车行道排水沟大样图、人行道排水沟盖板配筋图、车行道排水沟盖板配筋图、供水管网建设地形图、场地平整平面图。
消防设计:生活供水设计:排水设计 :生产供水设计:排水技术:供水方式 :供水体制:室外消火栓水量:室外消火栓水量:建筑面积:建筑高度:地上层数:地下层数:高度类别:图纸深度:施工项目地址:四川省设计时间:2019
