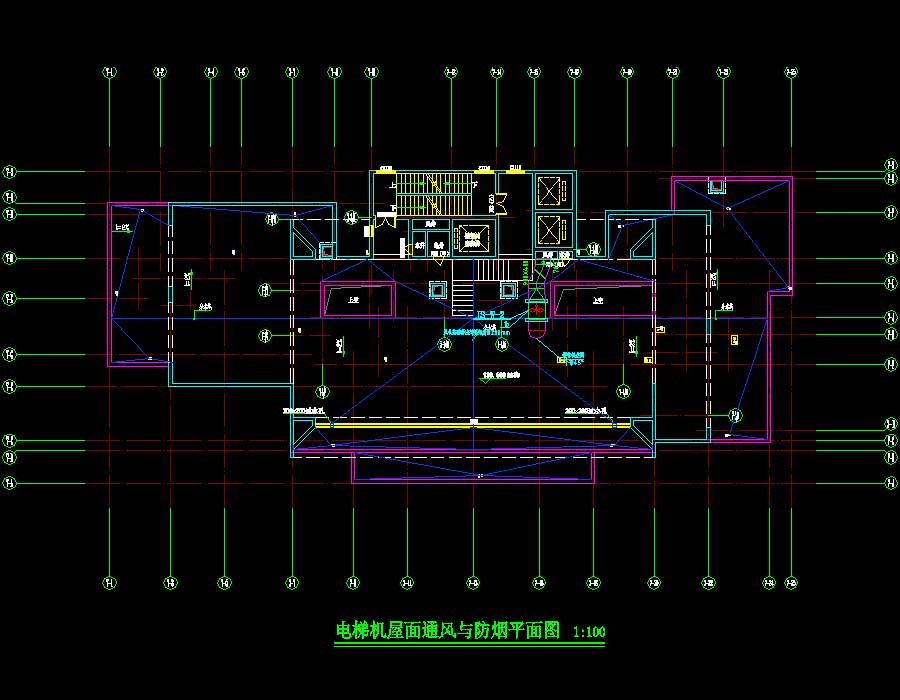

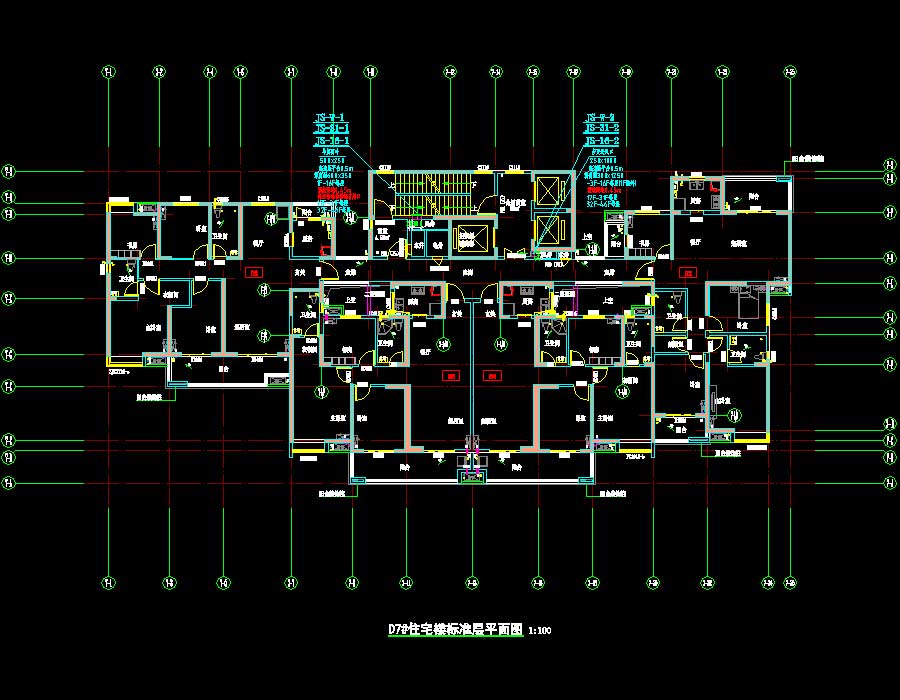

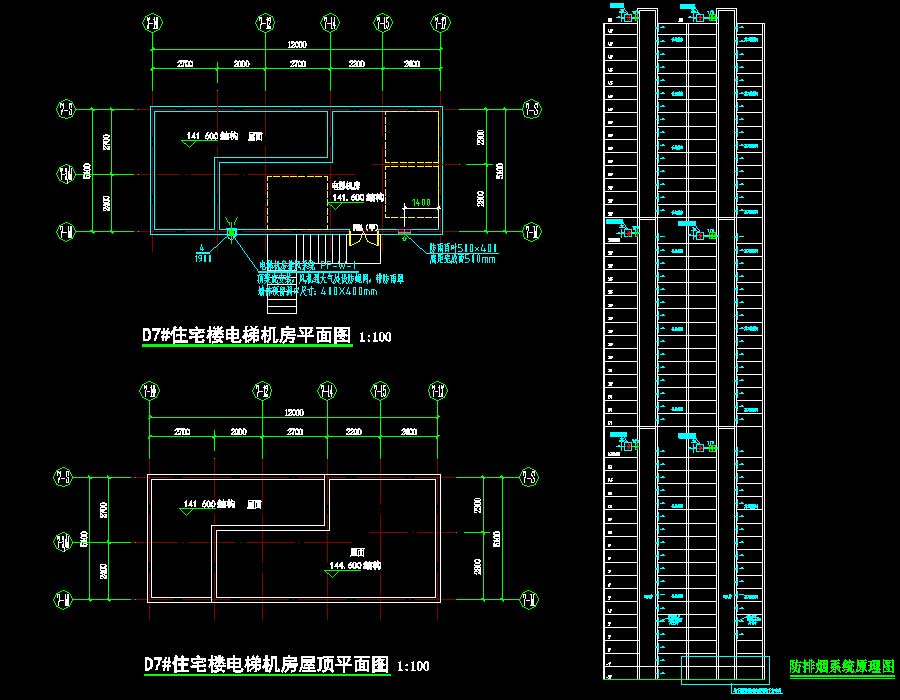

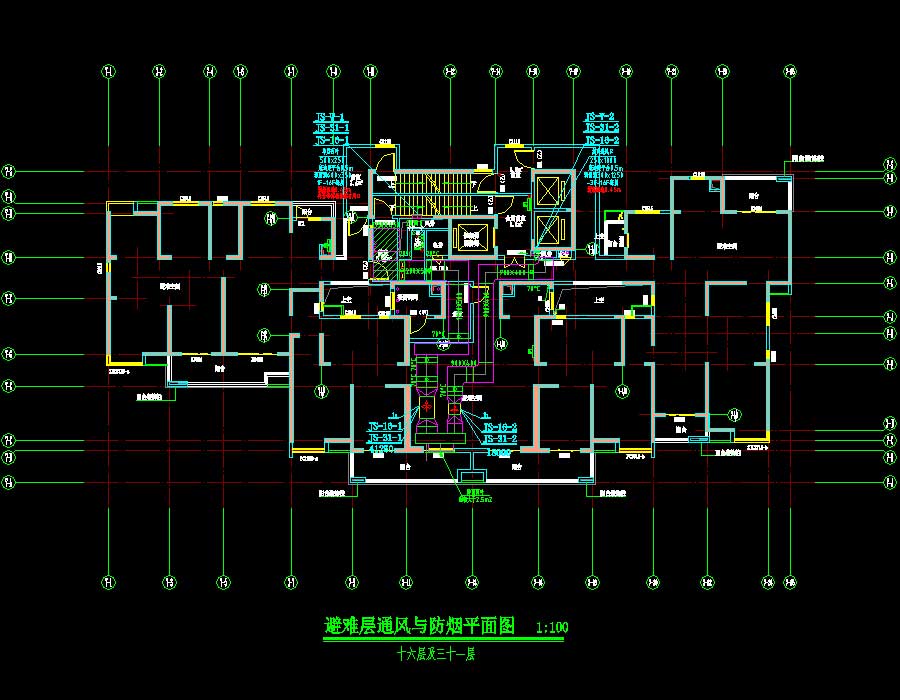

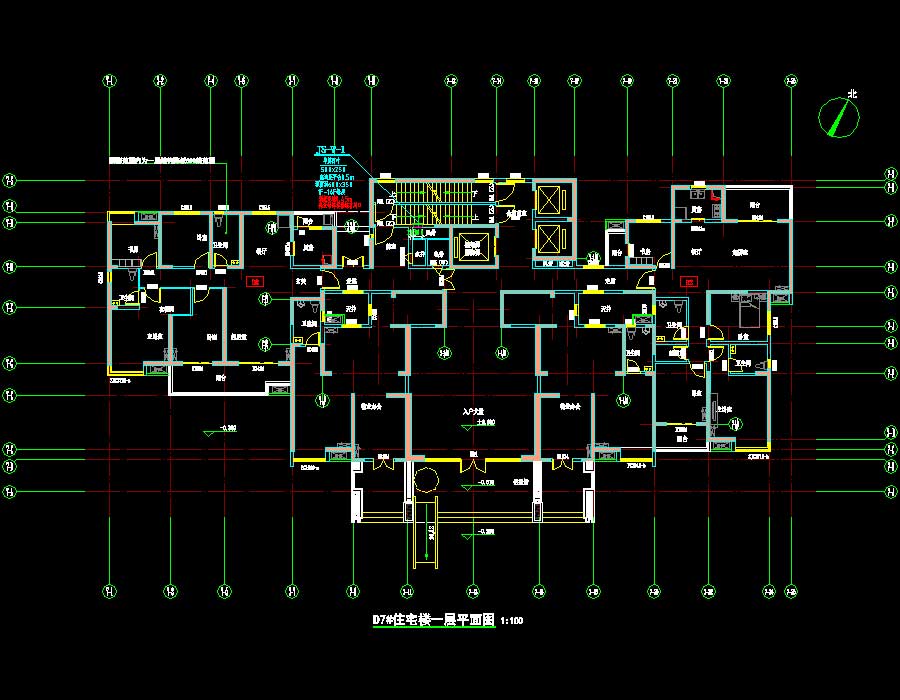

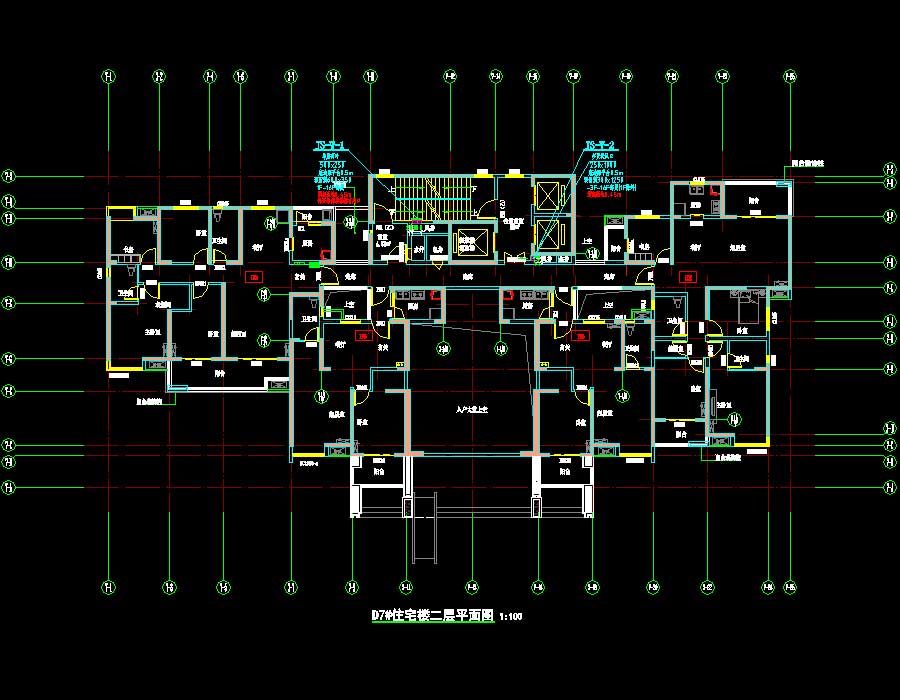

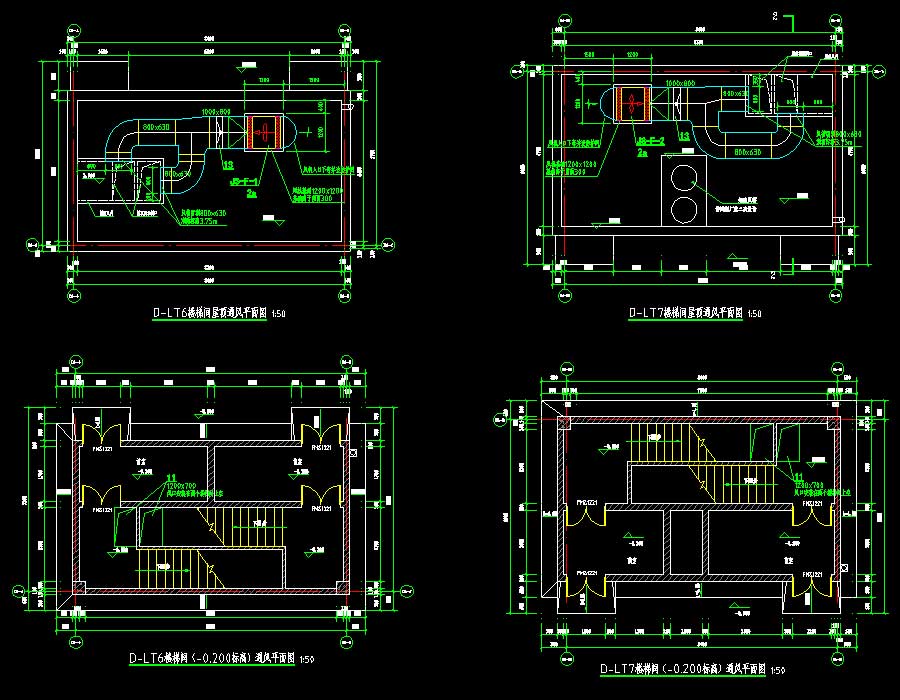

说明:某住宅区C02、C03栋办公楼、D7、9、10、11#住宅楼及地下室通风防排烟设计施工图。其中,C02、C03栋办公楼,地上22层,地下3层;D7、9、10、11#住宅楼,地上46层,地下3层,高138.6米;排烟系统设计方面:所有房间及走道均采用自然排烟方式;防烟系统设计方面:合用前室设置机械加压送风系统,地上剪刀楼梯间设置机械加压送风系统,避难层采用可开启外窗自然防烟;通风设计:电梯机房均设置机械排风系统;地下室主要功能为汽车库和设备用房,共三层,地下三层为人防地下室,地下车库设机械排风(兼排烟)系统,机械送风(兼补风)系统或通过车道自然进风;防烟系统设计:超过100m的高层住宅楼,地下的合用前室与地上的合用前室合用机械加压送风系统;低于100m的高层住宅楼,地上的防烟楼梯间、合用前室均采用自然排烟;办公楼,地下的合用前室与地上的合用前室合用机械加压送风系统;地下室其他不具备自然排烟条件的防烟楼梯间,分别设置机械加压送风系统;图纸内容含:住宅及办公楼通风防排烟设计及施工说明、主要设备材料表、防排烟系统原理图、核心筒加压送风平面图、建筑层平面图、避难层通风与防烟平面图、标准层平面图、电梯机屋面通风与防烟平面图、电梯机房平面图、电梯机房屋顶平面图、屋顶构架层平面图、楼梯间通风平面图、楼梯间屋顶通风平面图、地下室通风及防排烟设计说明、主要设备材料表、地下室防火分区示意图、通风及防排烟平面图。
冷热源:空调系统:采暖系统:建筑面积:建筑高度:138.6,138.6,138.6,138.6m地上层数:46,46,46,46,22,22层地下层数:3层高度类别:超高层图纸深度:施工项目地址:湖北省设计时间:2018
