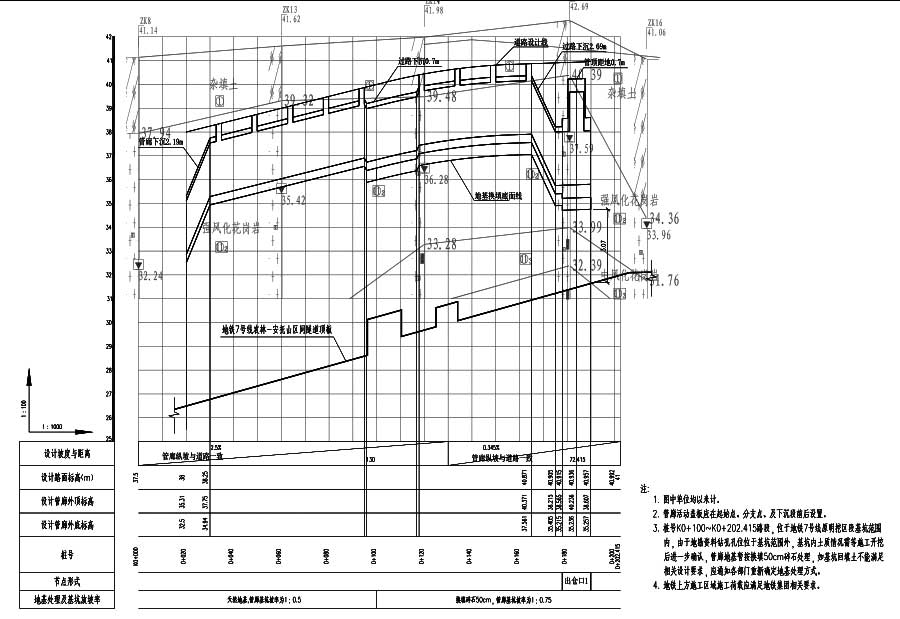

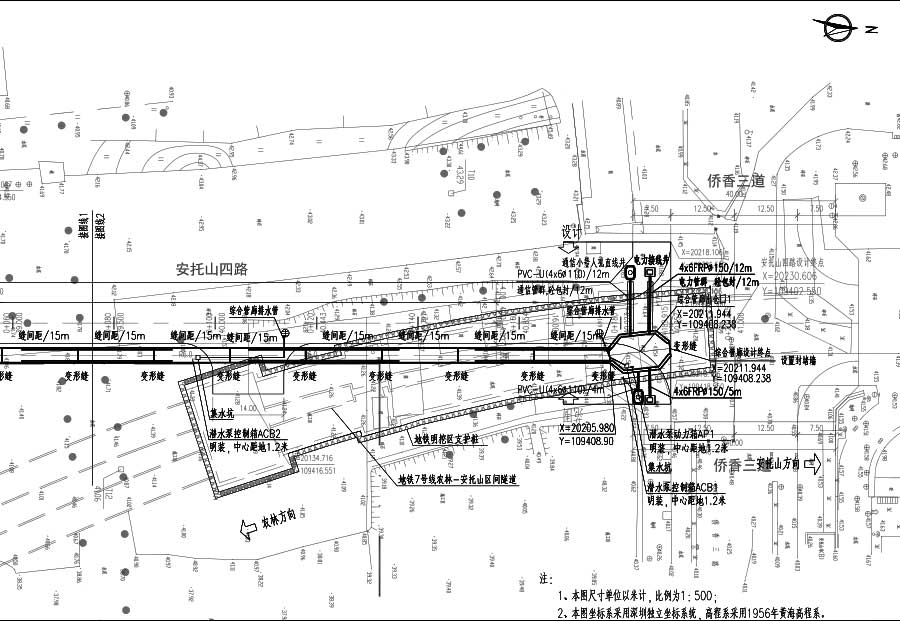

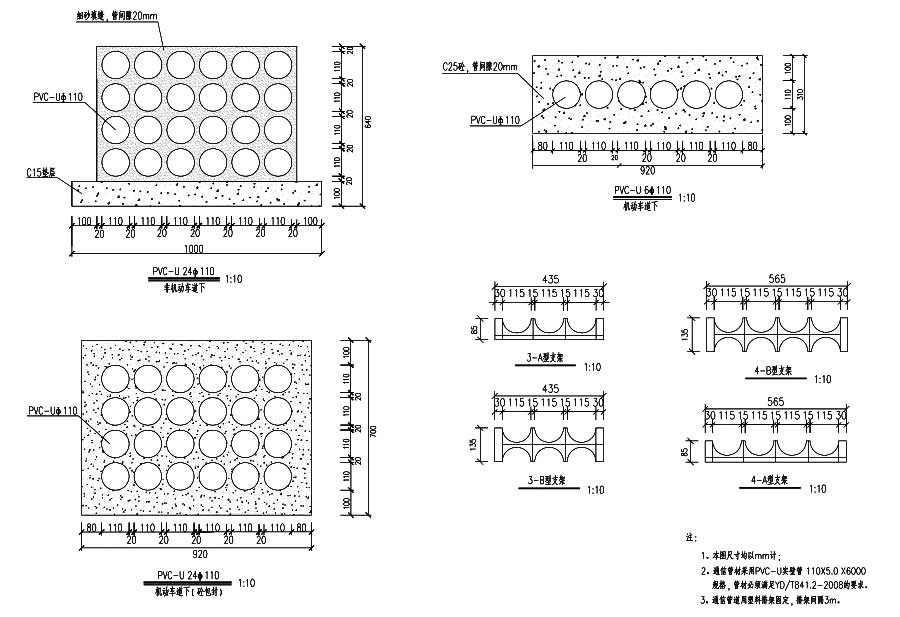

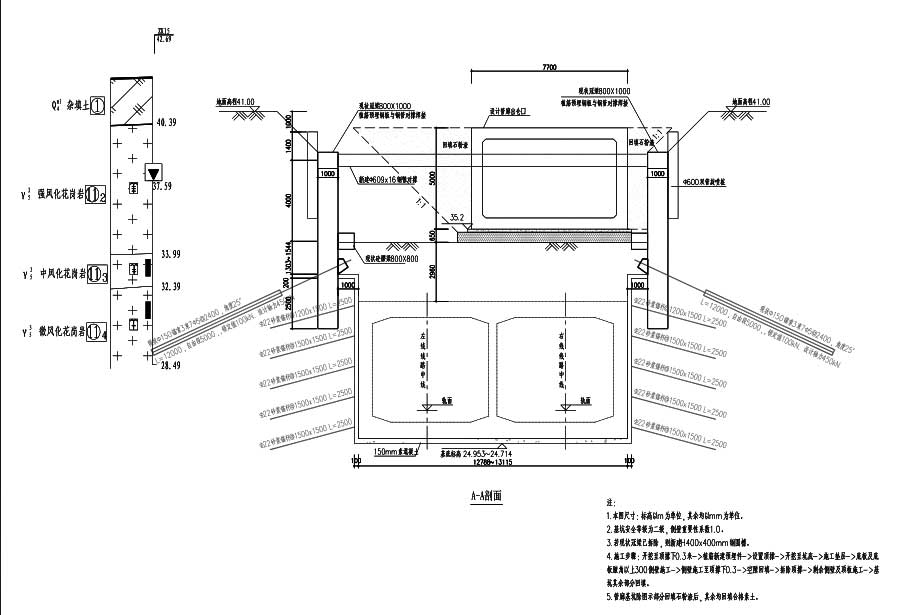

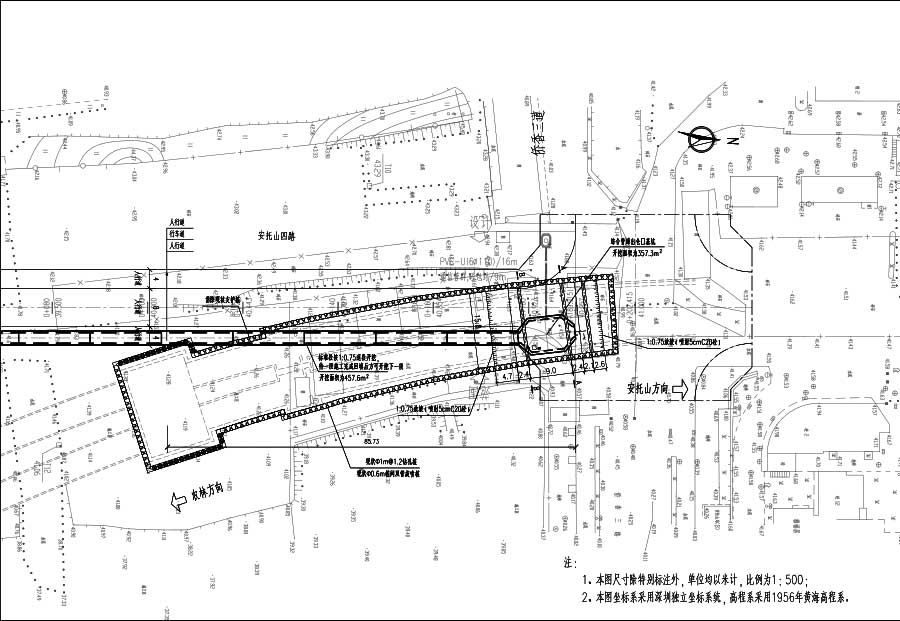

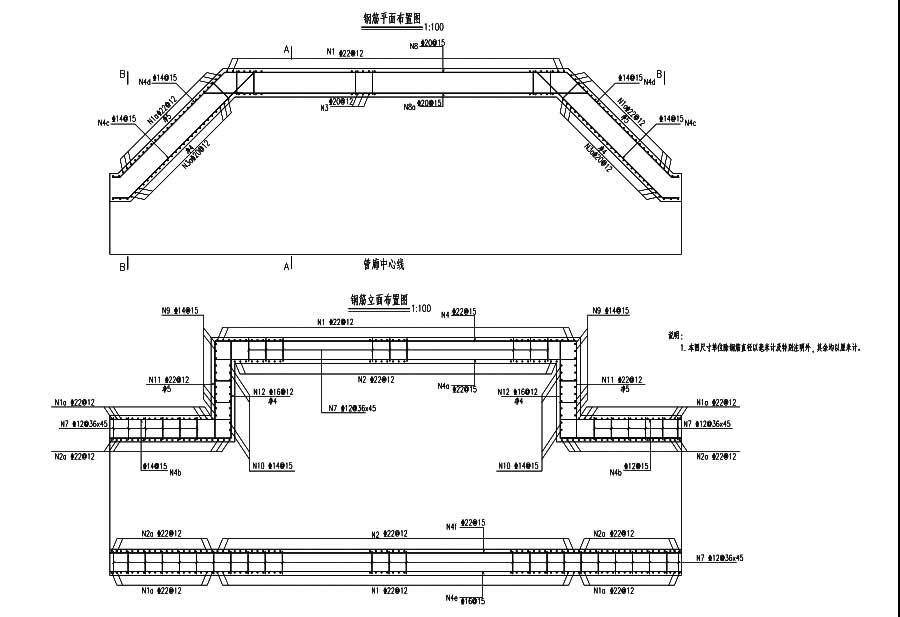

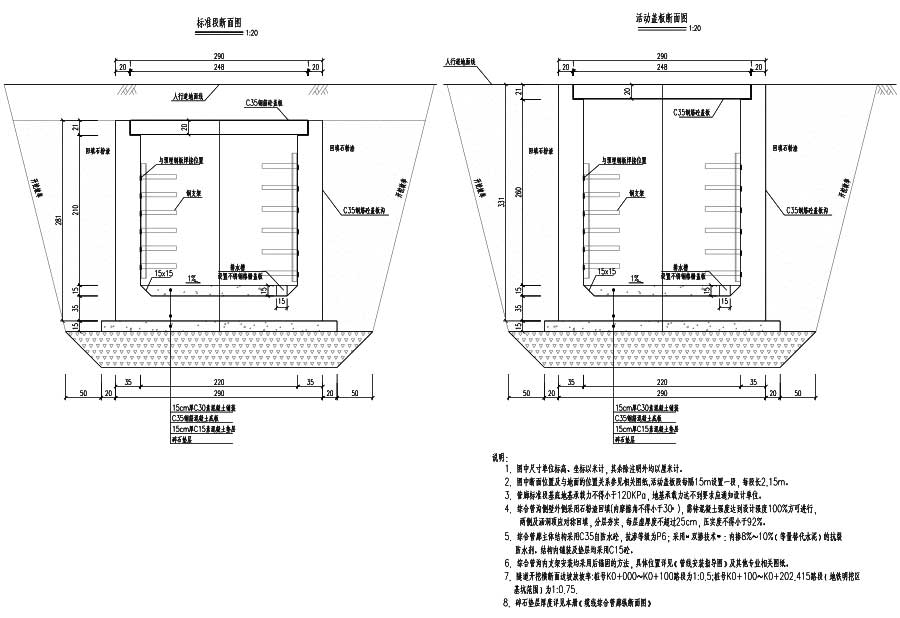

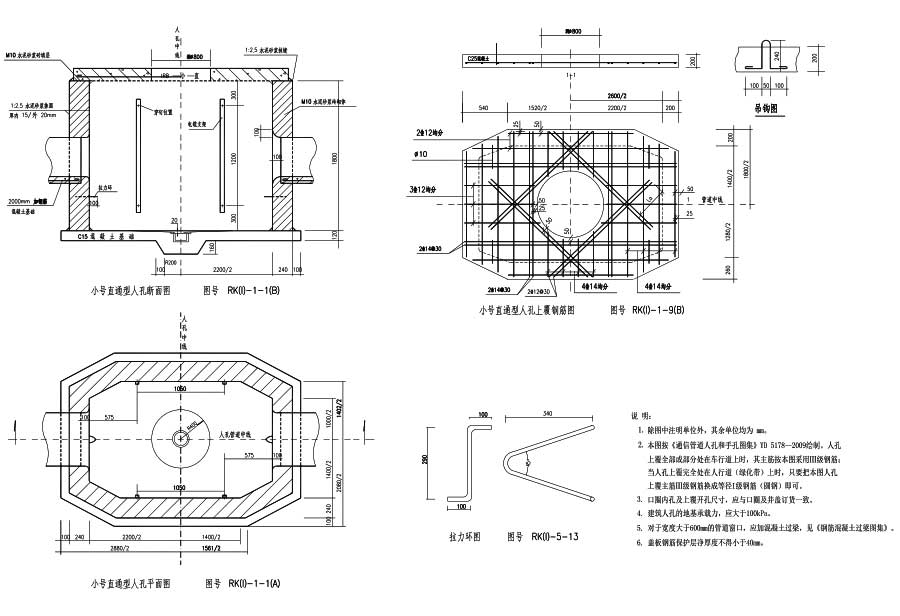

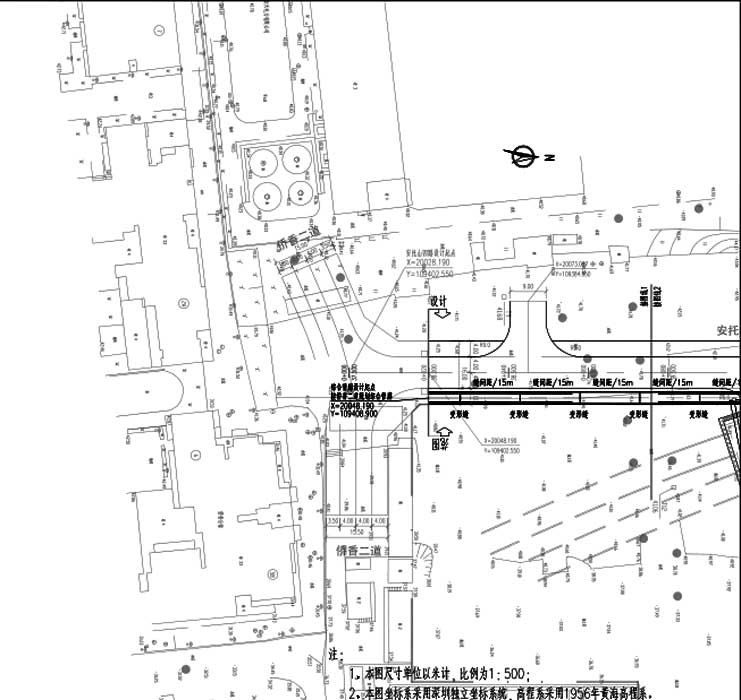

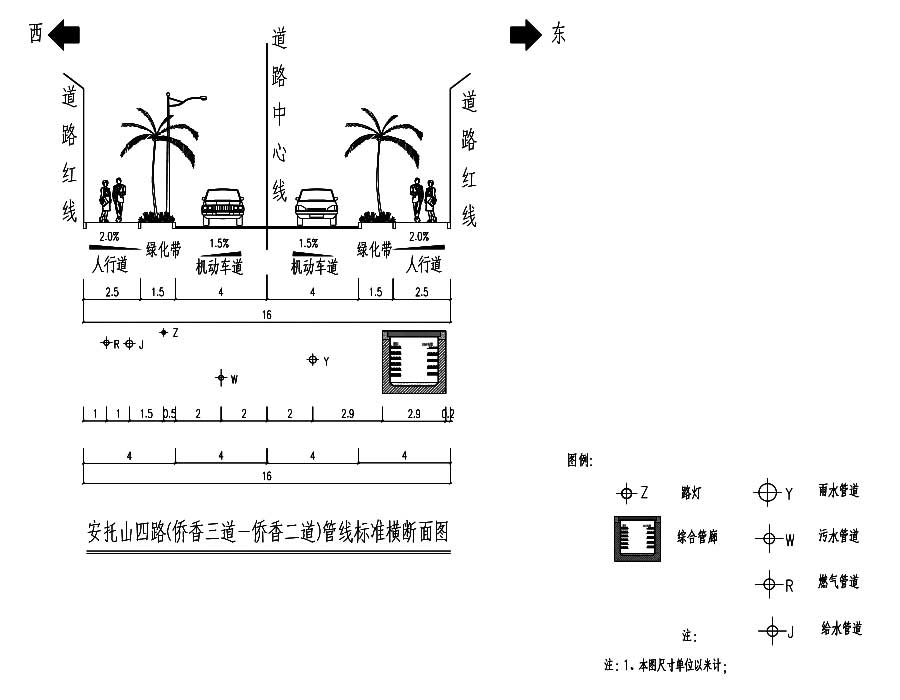

说明:某市综合管廊工程PDF版施工图,该套图纸为PDF版。本工程全长170米,设计标准与技术指标:汽车荷载为城-B级,人群荷载3.5KN/m2;覆土深度为0.5-2.19米;地震动峰值加速度系数为0.1g;设计基准期100年;设计使用年限30年;结构安全等级为一级;防水等级为二级,洞身外侧采用涂热沥青三层防水处理;耐火等级为一级;综合管廊主体结构抗渗等级为P6;地基基础设计等级为丙级;结构构件的裂缝控制等级为三级;构件最大裂缝宽度限值0.2mm;地面允许堆载小于15KN/m2;结构环境类别为Ⅱ类,综合管廊迎水面主筋净保护层厚度为5cm,非迎水面主筋净保护层厚度为4cm。图纸内容含:设计说明,缆线综合管廊平面图、纵断面图、横断面布置图、构造及配筋图、配电系统图,管线标准横断面图,出仓口、盖板、集水井构造图及钢筋图,集水井排水管系统图,出仓口基坑总平面图、基坑支护布置图,管廊接口临时封堵墙,潜水泵动力箱电源路径平面图,通信管群、电力官群组合图,小号直通型人孔图,电力接线手井设计图,主要设备及材料表。
建筑面积:建筑高度:地上层数:地下层数:高度类别:图纸深度:施工项目地址:广东省设计时间:2018效果图:无建筑风格:
