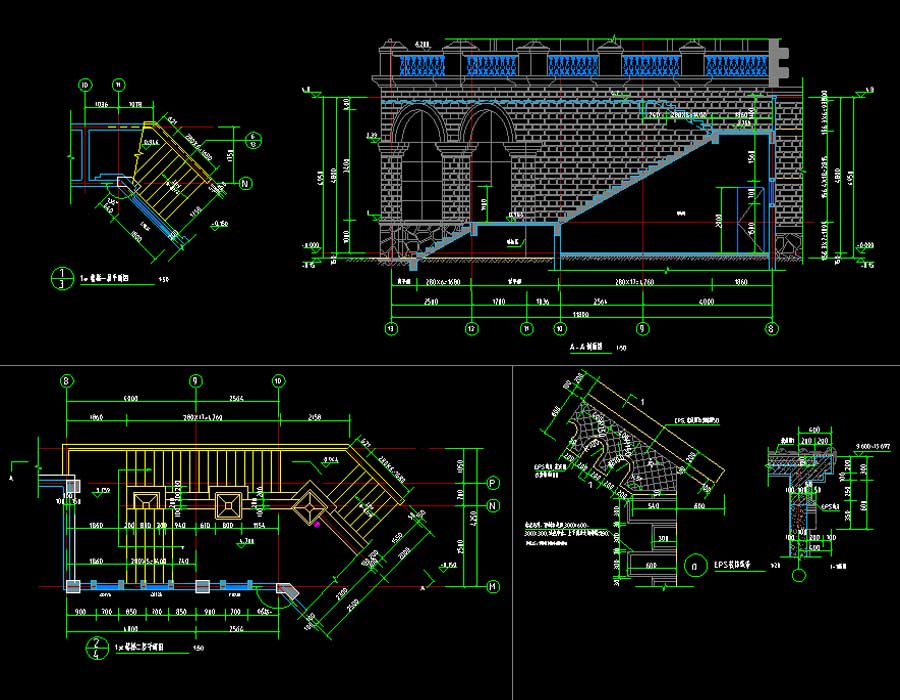

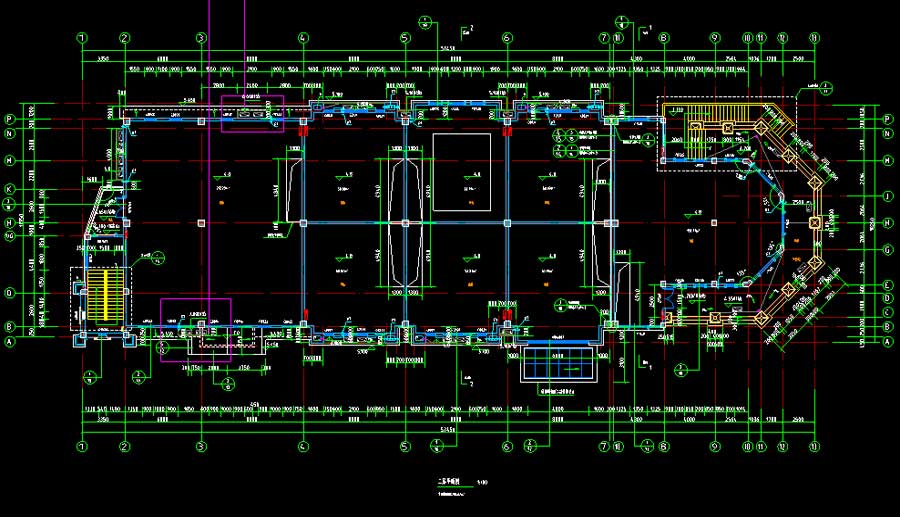

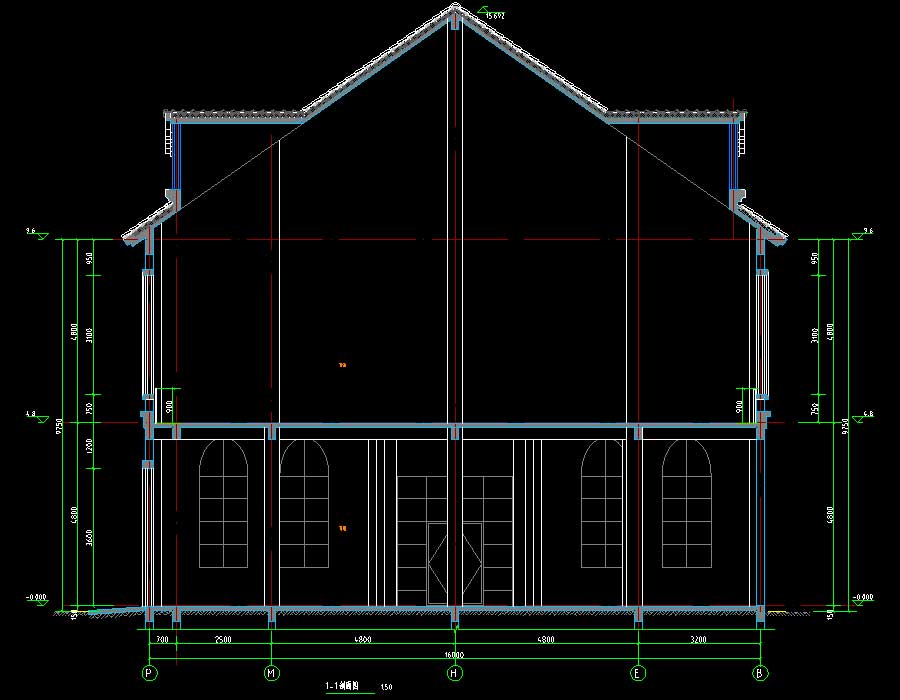

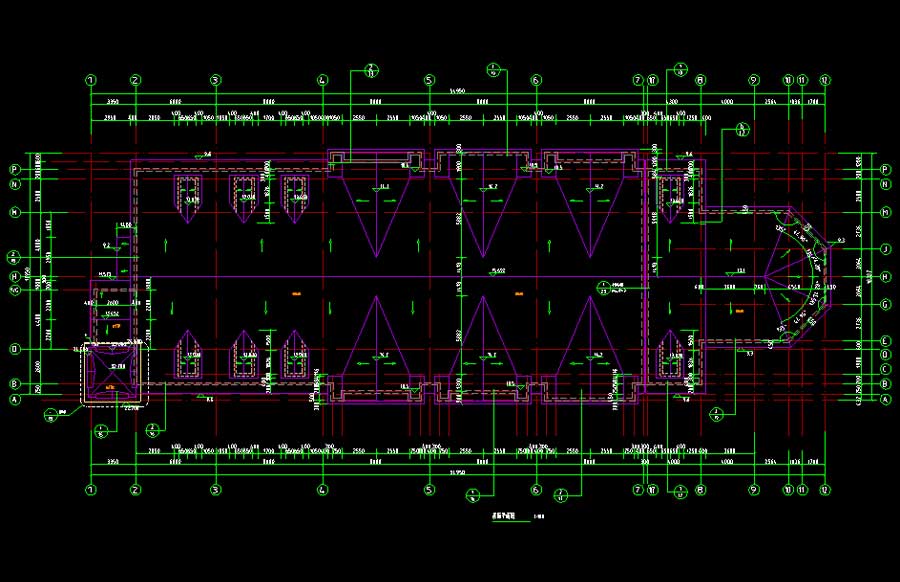

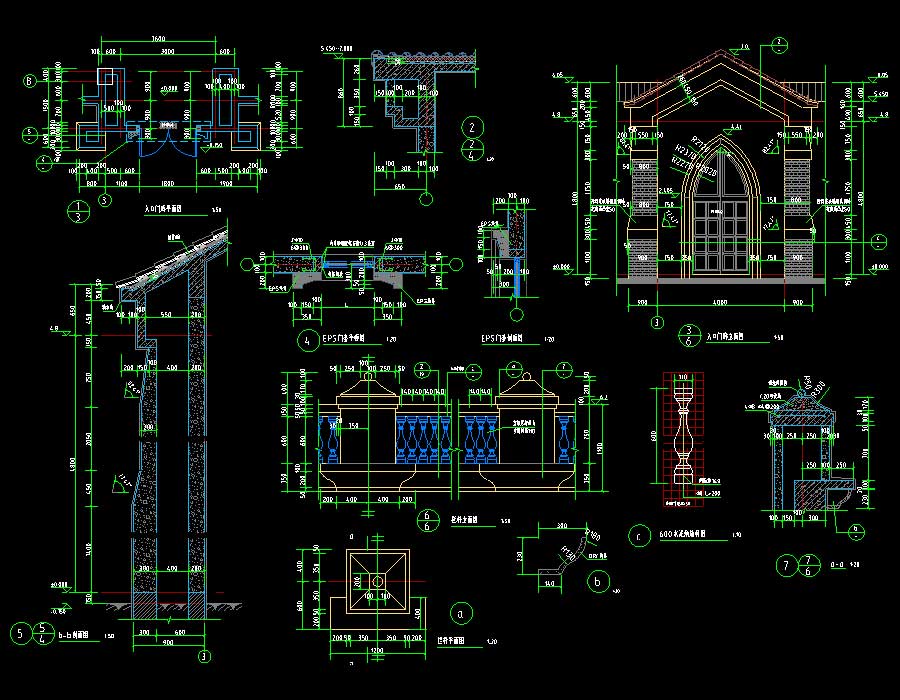

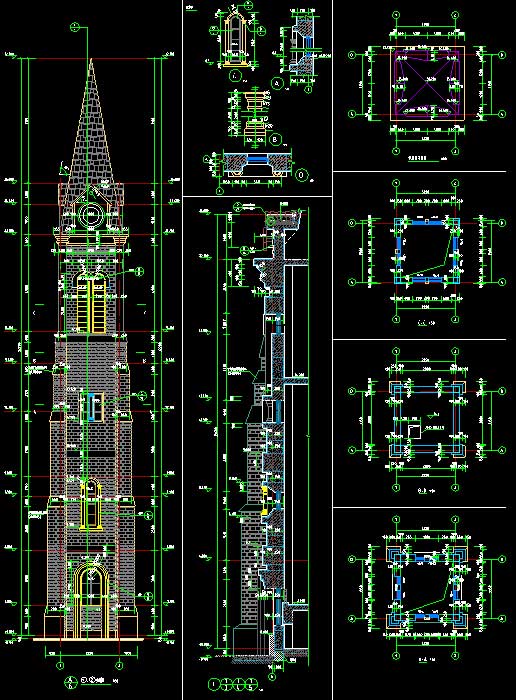

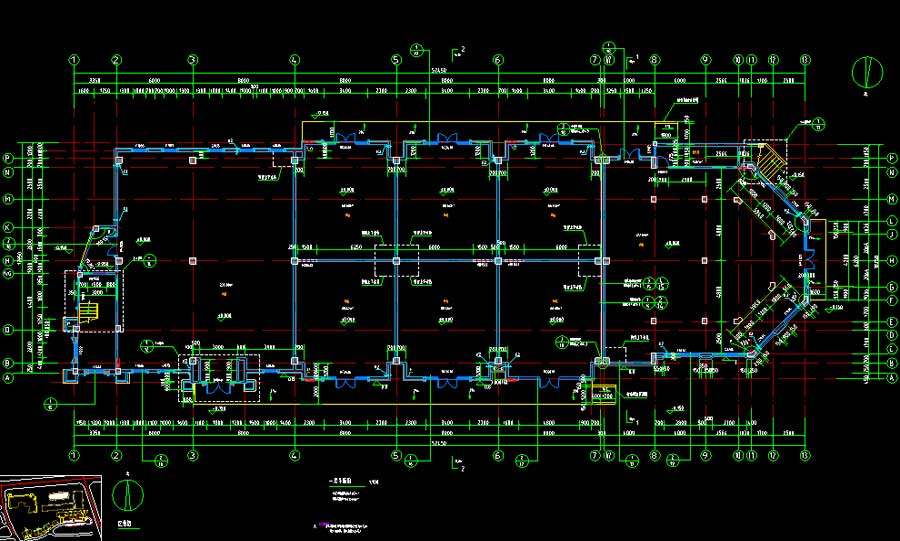

说明:某低层商业街全专业施工图,抗震设防烈度为6度,主要结构类型为框架结构,建筑高度为9.75米,地上层数2层,总建筑面积为1743.64平方米。图纸内容含:建筑说明,建筑节能设计说明专篇,平立剖面图,楼梯详图,节点详图,门窗大样图,通用大样图;给排水说明,给排水平面图,消防给水平面图,给水、雨水、污水、消火栓系统图;结构说明,配筋平面图,楼梯详图,基础平面布置图,柱定位平面图;电气说明,节能专篇,防雷设计说明 ,强电、弱电、防雷、基础接地平面图,配电系统图,防雷接地做法大样图,总等电位及局部等电位联结做法大样图,拉线井做法大样图;暖通说明,通风及冷凝水排水平面图等等。专业包括建筑、结构、给排水、电气、采暖通风。
建筑面积:1743.64㎡地上层数:2层建筑高度:9.75m地下层数:高度类别:低层图纸深度:施工项目地址:广西省设计时间:2014建筑风格:欧式效果图:无
