建筑面积：21342,235.88㎡地上层数：2,1层建筑高度：17.8,3.45m地下层数：1层高度类别：低层图纸深度：施工项目地址：北京市设计时间：2018建筑风格：现代效果图：无

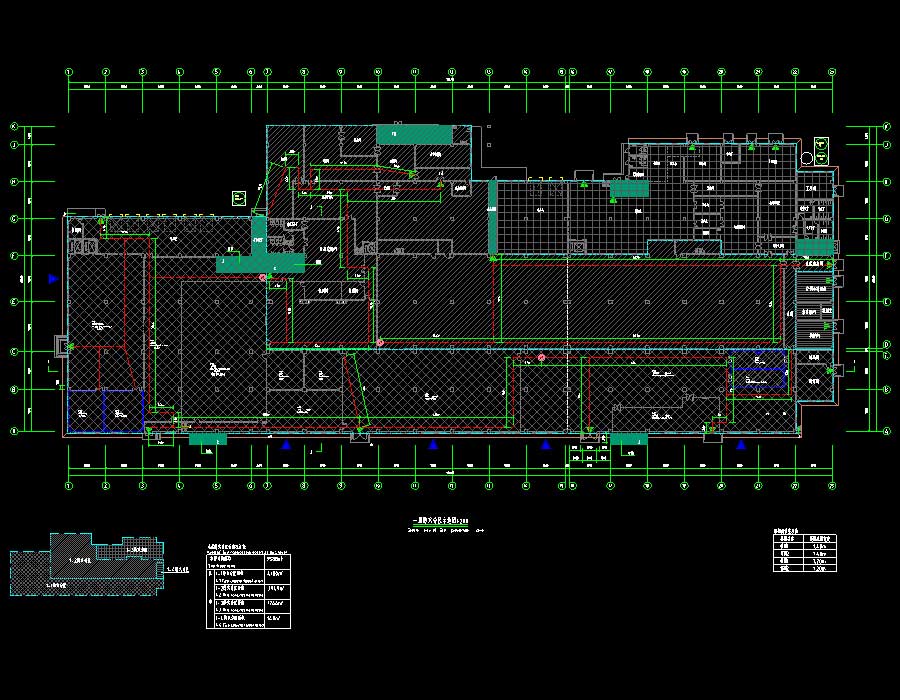

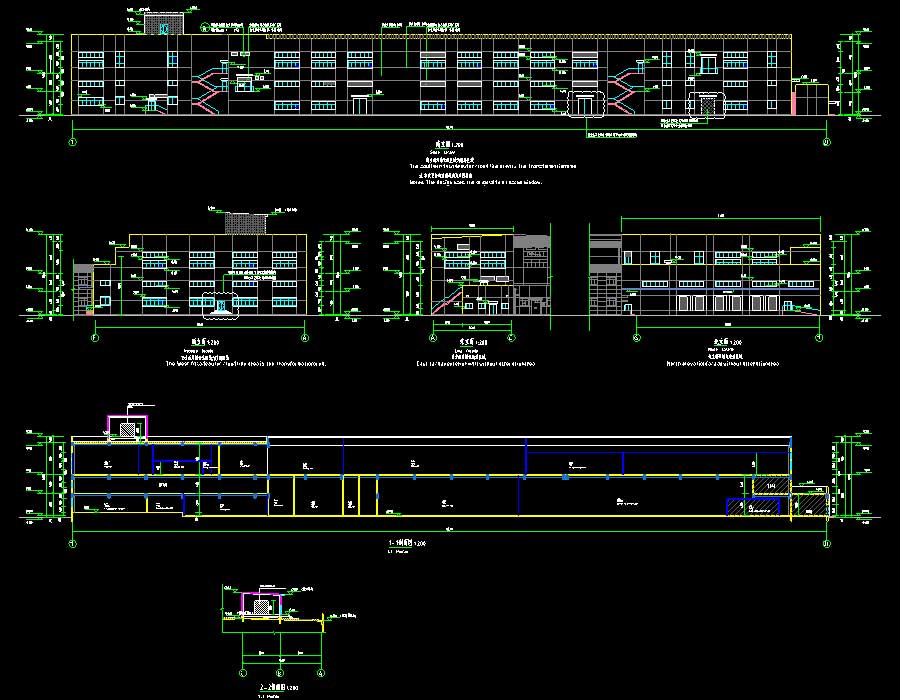

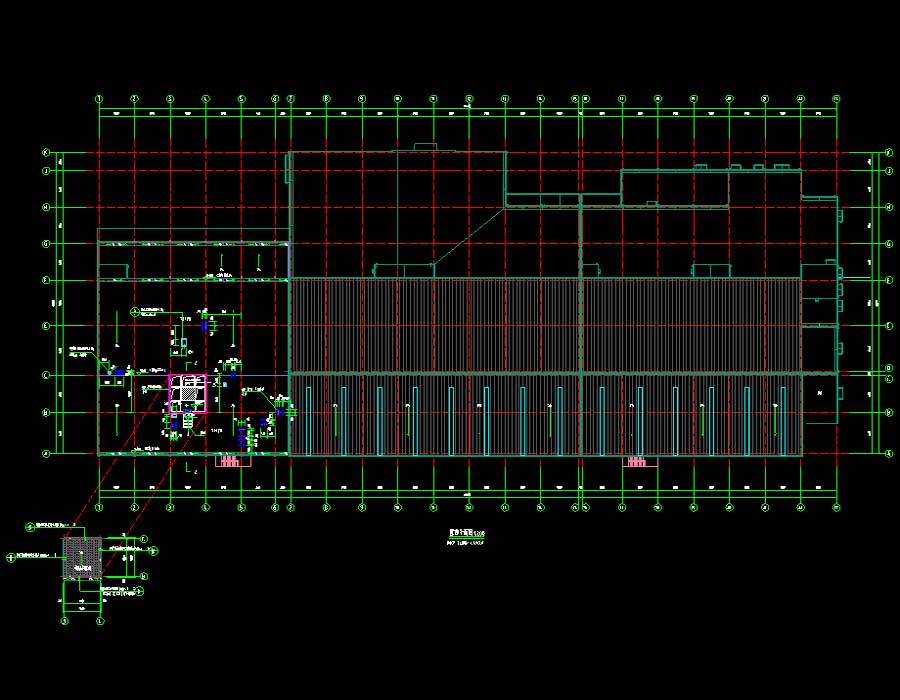

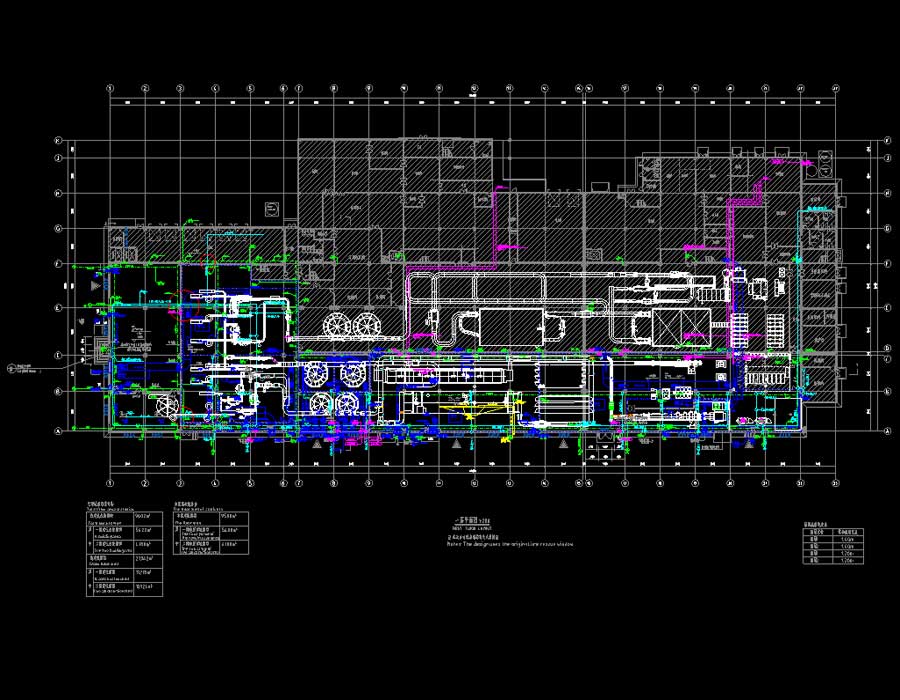

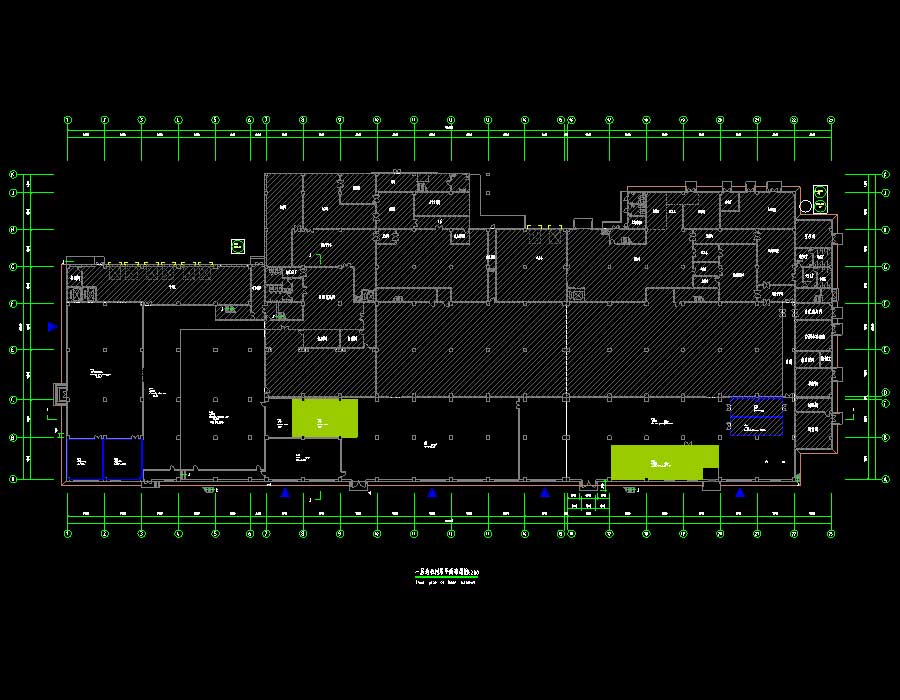

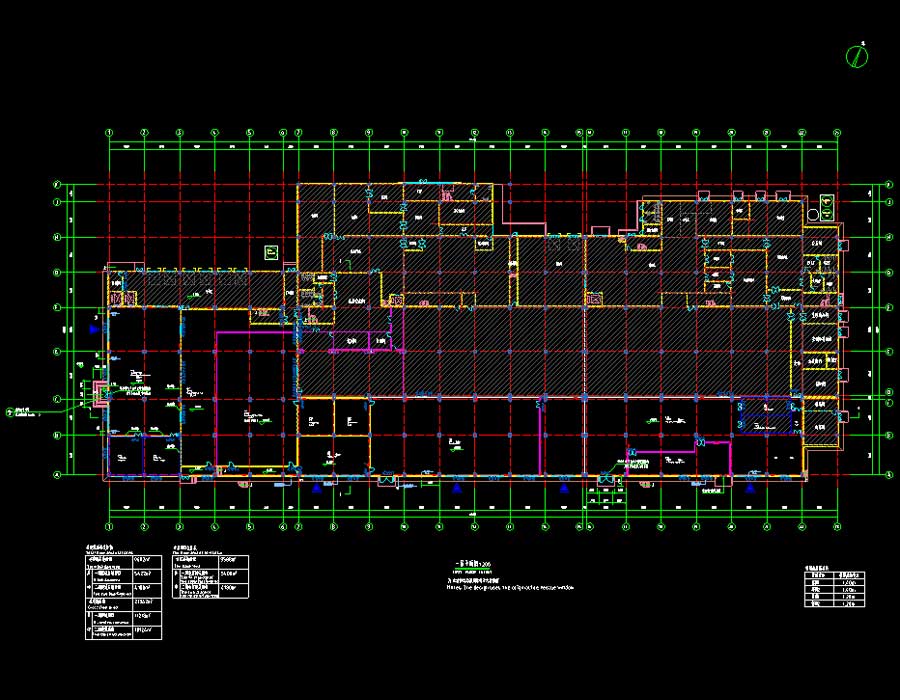

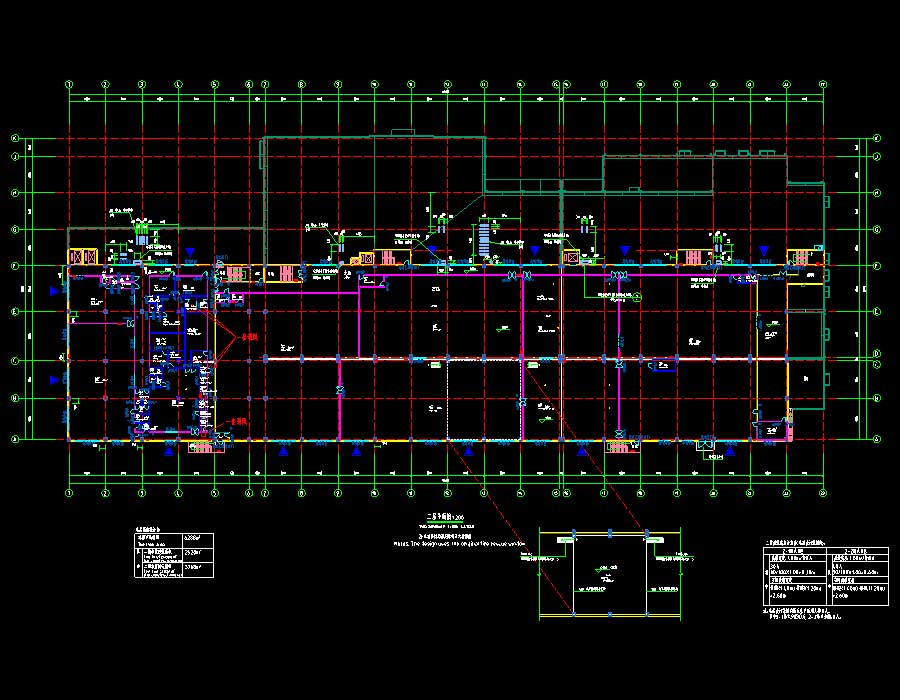

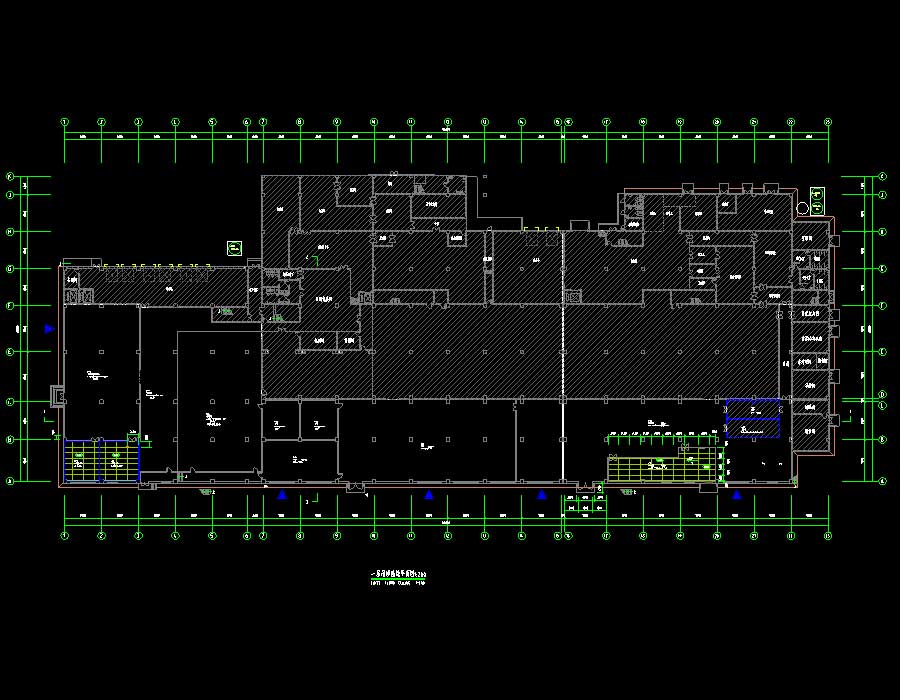

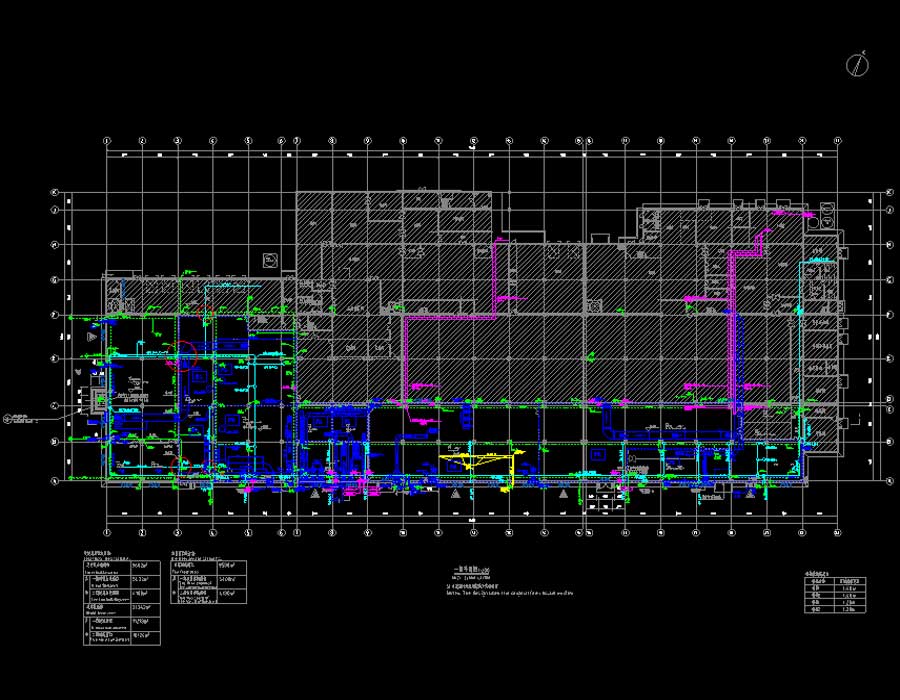

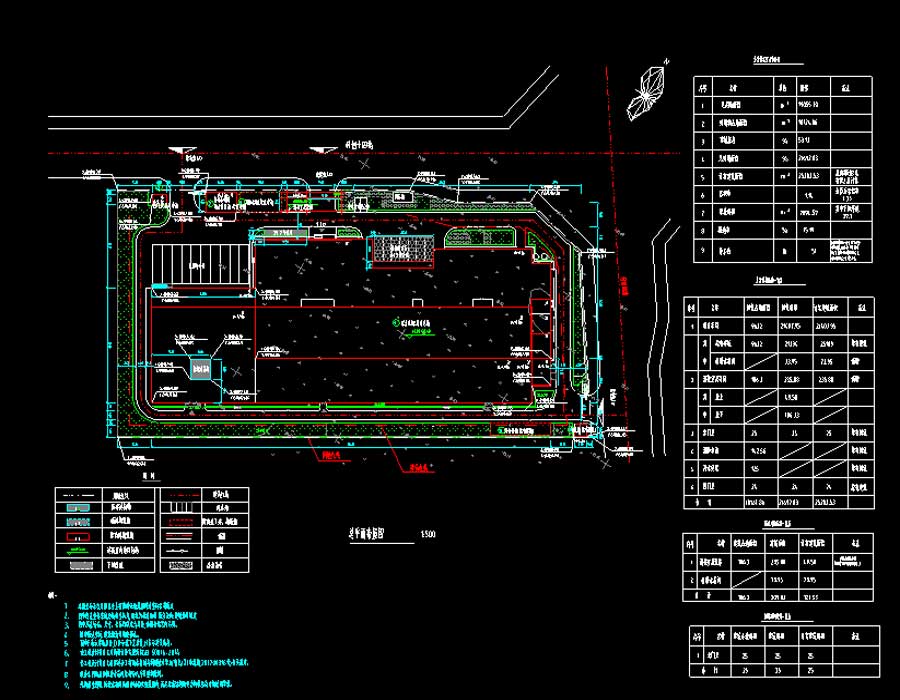

说明：某低层烘焙生产线车间技术升级改造项目全专业施工图，包含消控室及泵房。抗震设防烈度为8度，主要结构类型为钢筋混凝土框架结构。其中，车间建筑高度为17.8米，地上层数2层，总建筑面积为21342平方米；消控室及泵房建筑高度为3.45米，地上层数1层，地下层数为1层，总建筑面积为235.88平方米。图纸内容含：建筑说明，总平面图，平立剖面图，楼梯、节点详图，墙体拆除图，吊顶镜像平面图，地板材质平面布局图，防火分区示意图，墙体定位、墙体选用图；给排水说明，总平面消防、给排水布置图，给排水系统图，消防给水系统图，雨水配管平面图、系统图，水池补水配管系统图，消防泵房及消防水池平面图及剖面图，消火栓、给排水配管平面图；结构说明，配筋图，基础平法、屋面梁平法、柱平法施工图，水池预埋套管图，楼梯、水池、水箱间结构图；电气说明，电力、配电、照明、电气、防雷、接地平面图，低压配电干线系统图，配电系统图；暖通说明，排风、防排烟、空调新风管、压缩空气管道平面图，防排烟系统图，送排风及空调新风系统流程图等等。专业包括建筑、结构、给排水、电气、采暖通风。
