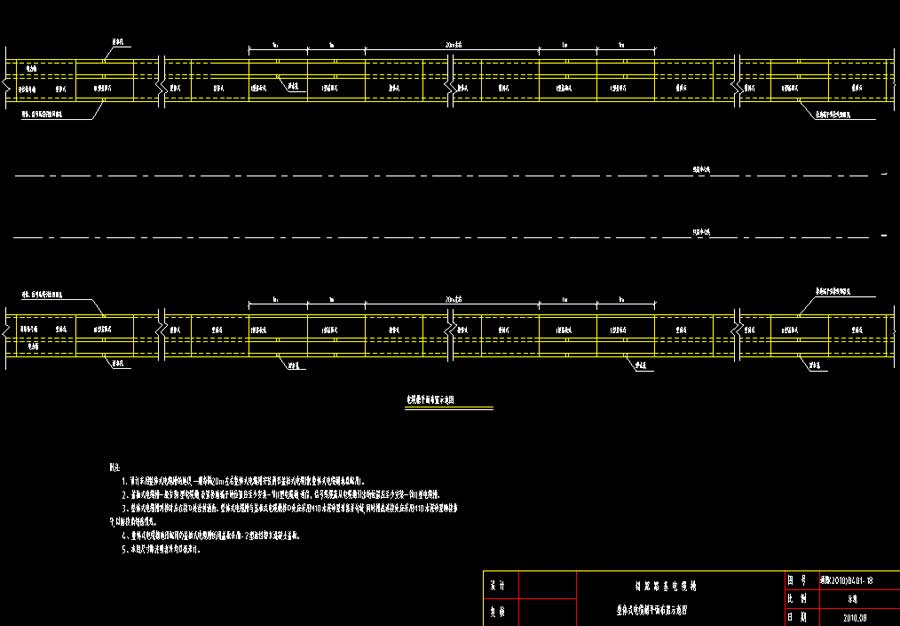

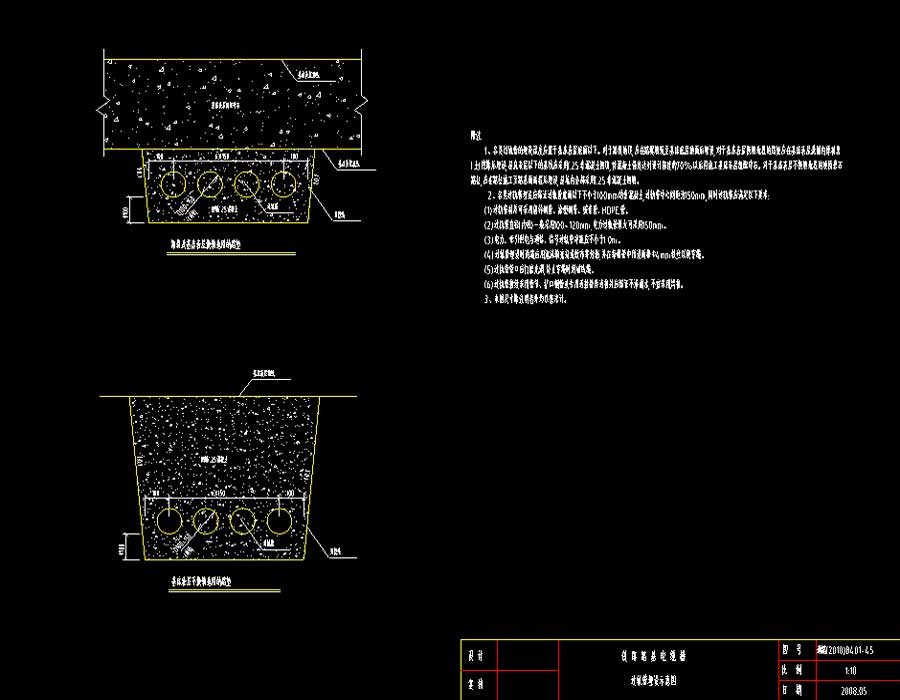

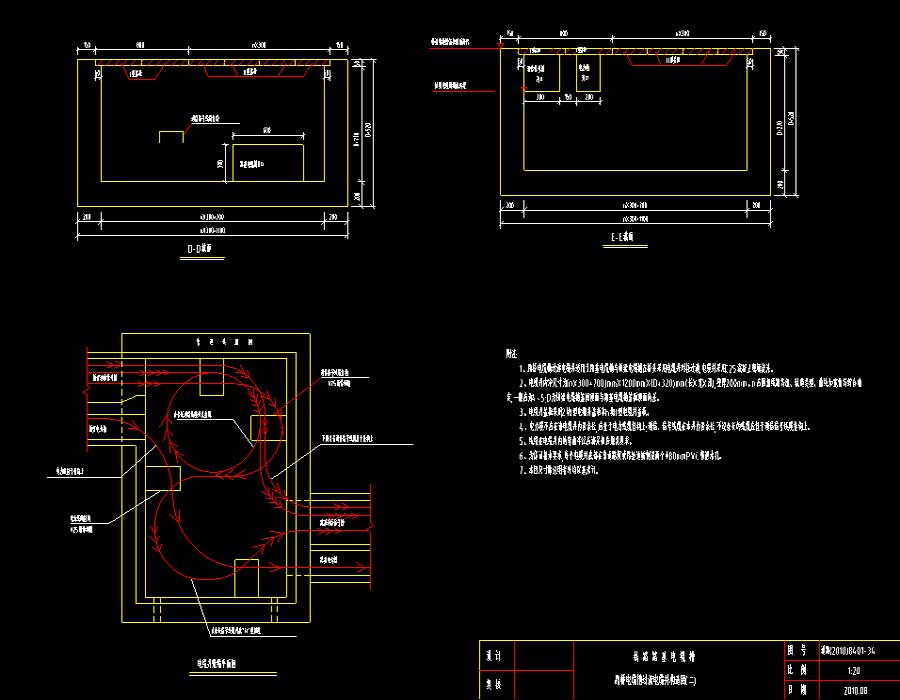

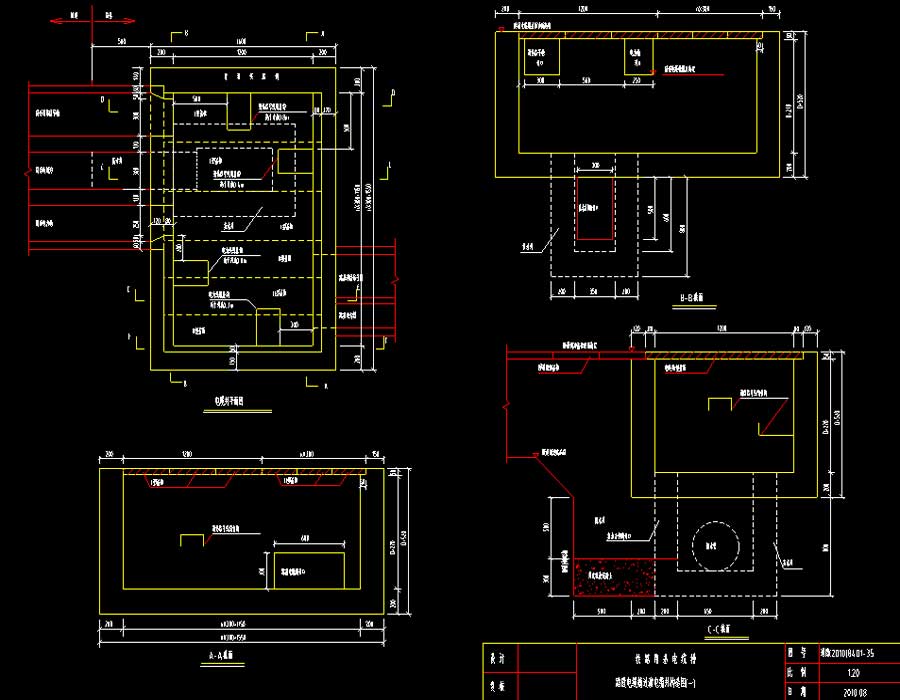

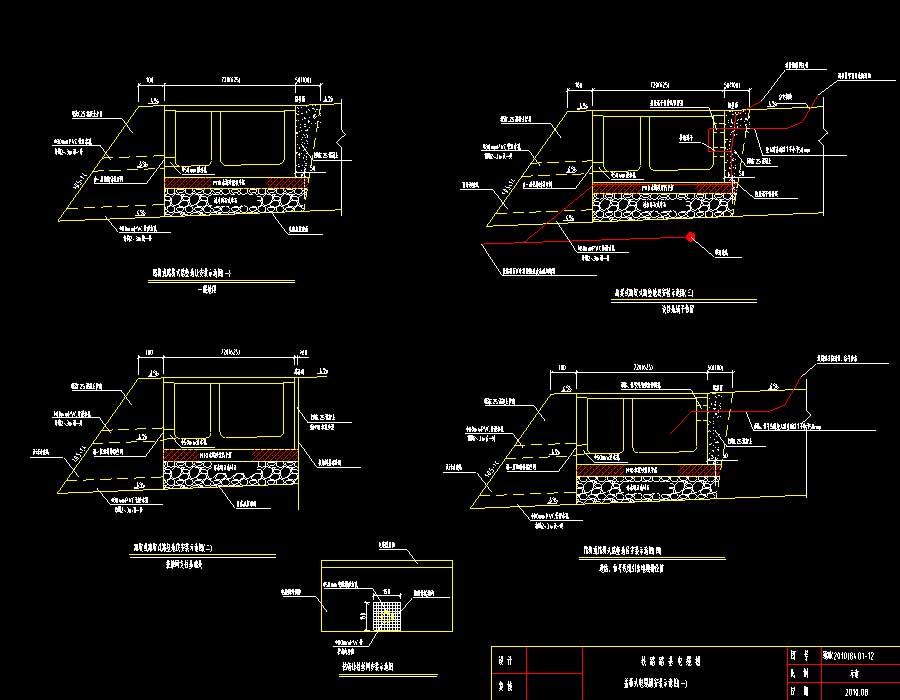

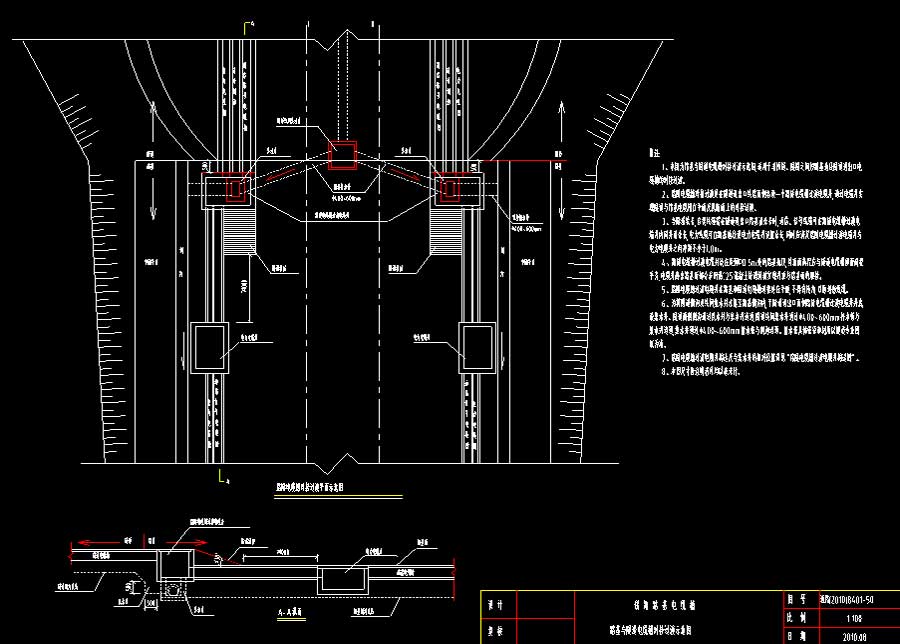

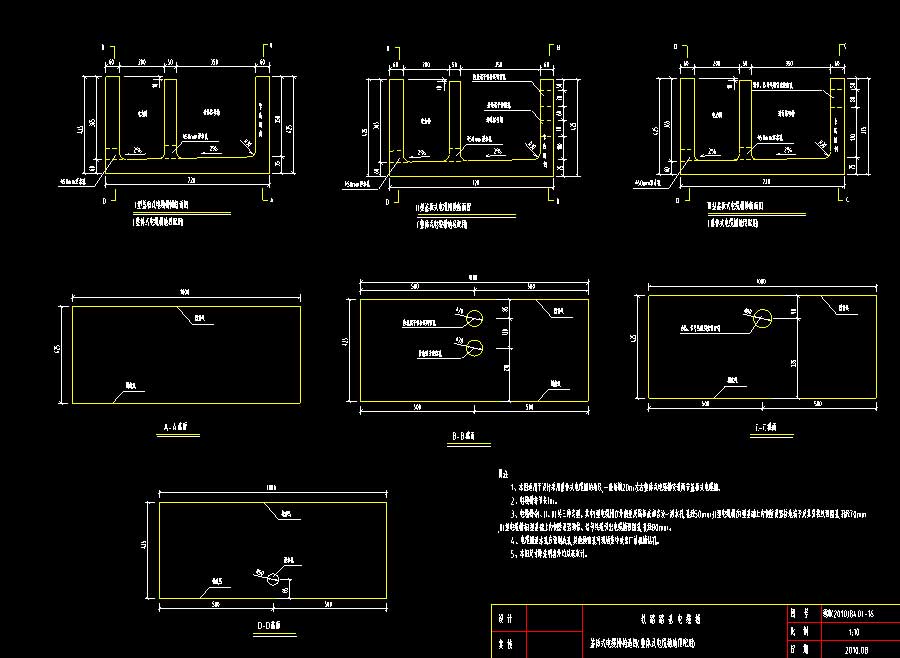

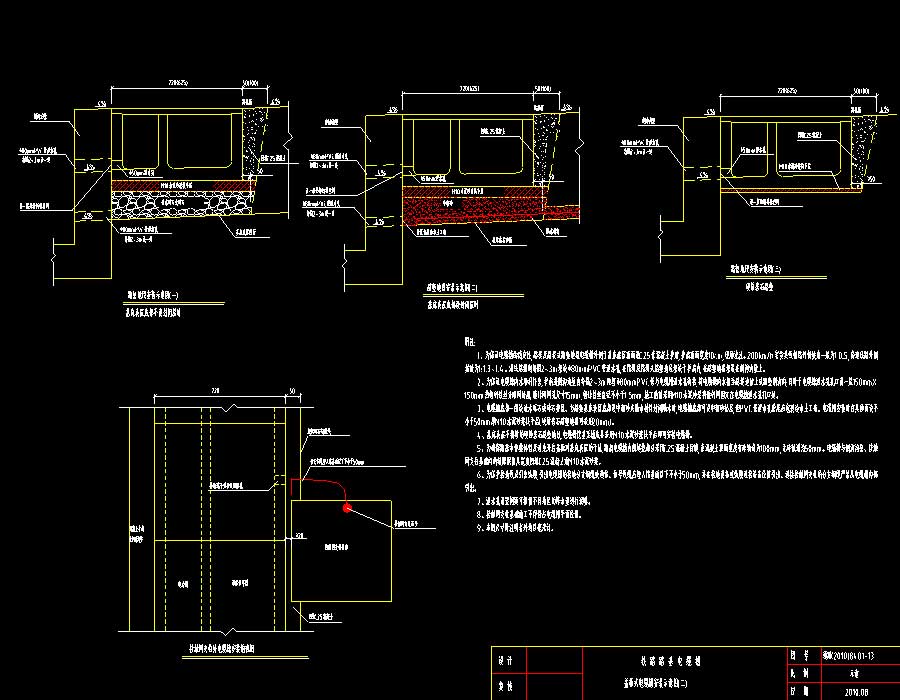

说明：铁路路基电缆槽通用参考图， 随着我国铁路特别是高速铁路的发展,为方便养护及维修,各类线缆一般采用电缆槽的方式进行埋设。本图是在《铁路路基电缆槽》(通路[2008]8401)的基础上,总结近年来新建铁路电缆槽设计、施工经验而修订完成的,本次修订重点对电缆槽过渡等内容进行了细化和完善。适用范围：本通用参考图适用于设计速度200km/h及以上客货共线铁路和客运专线铁路(含高速铁路)区间路基范围的电缆槽、电缆井、电缆槽过渡等的设计与施工。设计速度200km/h以下铁路及车站路基范围的电缆槽可参照本图执行。图纸内容含：设计说明，桥头路基电缆槽防盗盖板设计图，有砟轨道高速铁路电缆槽设置示意图，钢筋混凝土盖板式电缆槽槽体构造图，钢筋混凝土盖板式电缆槽槽体配筋图，II型通信信号电缆井配筋图，电力电缆井构造图、配筋图、钢筋大样图，活性粉末混凝土电缆井盖板构造图，电缆井埋设示意图，无砟轨道高速铁路电缆槽设置示意图，活性粉末混凝土电缆槽盖板构造图，II型通信信号电缆井钢筋大样图，路桥电缆槽过渡电缆井构造图，路桥电缆槽过渡电缆井构造图，200km/h客货共线铁路电缆槽设置示意图，路隧电缆槽过渡电缆井构造图，路隧电缆槽过渡电缆井构造图，整体式电缆槽构造图，盖板式电缆槽构造图、配筋图(整体式电缆槽地段配用)，盖板整体式电缆槽平面布置示意图，整体式电缆槽安装示意图，I型通信信号电缆井构造图、配筋图、钢筋大样图，II型通信信号电缆井构造图，电力过轨处线缆、通信过轨处线缆、信号过轨处线缆平面布置示意图，路堤、路堑地段牵引供电上网及过轨横断面示意图，牵引供电上网及过轨平面示意图，上下路基电缆槽构造及配筋图，路基与桥梁电缆槽顺接、对接过渡示意图，过轨管埋设示意图，区间路基与车站路基电缆槽过渡示意图，盖板式电缆槽平面布置示意图、安装示意图，整体式电缆槽配筋图、安装示意图，电缆井设置示意图，路隧电缆槽过渡集水井构造图、钢筋图、钢筋大样图，整体式电缆槽地段线缆平面布置示意图，(非过轨处)路基与隧道电缆槽顺接过渡示意图，路基与隧道电缆槽对接过渡示意图。
