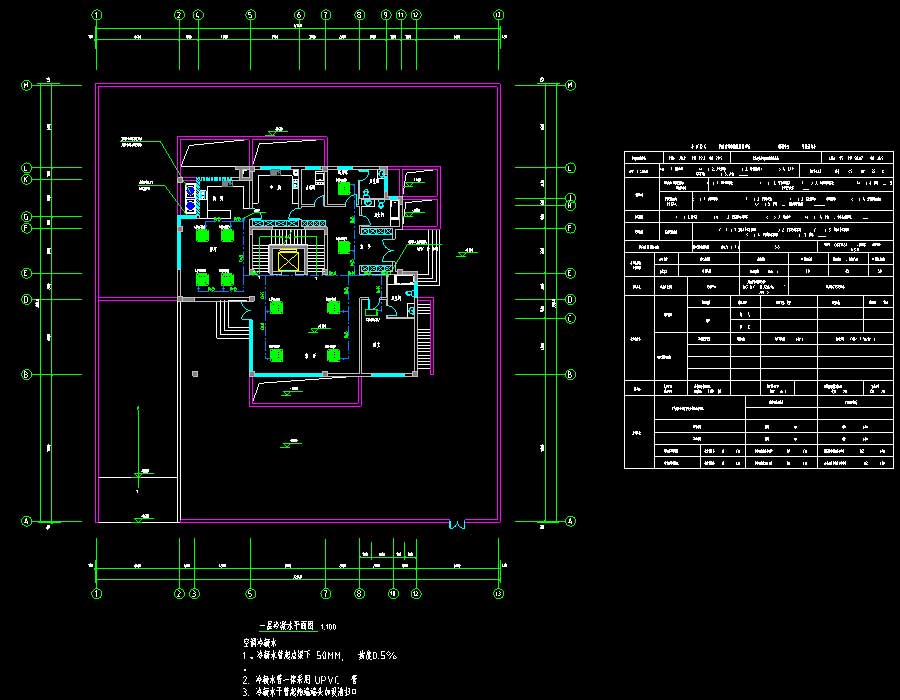

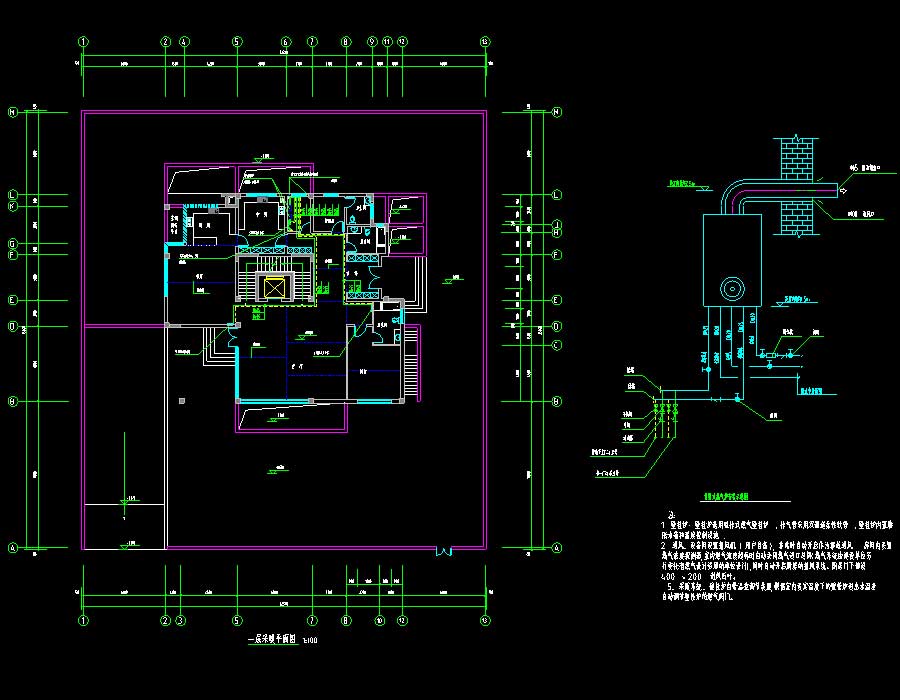

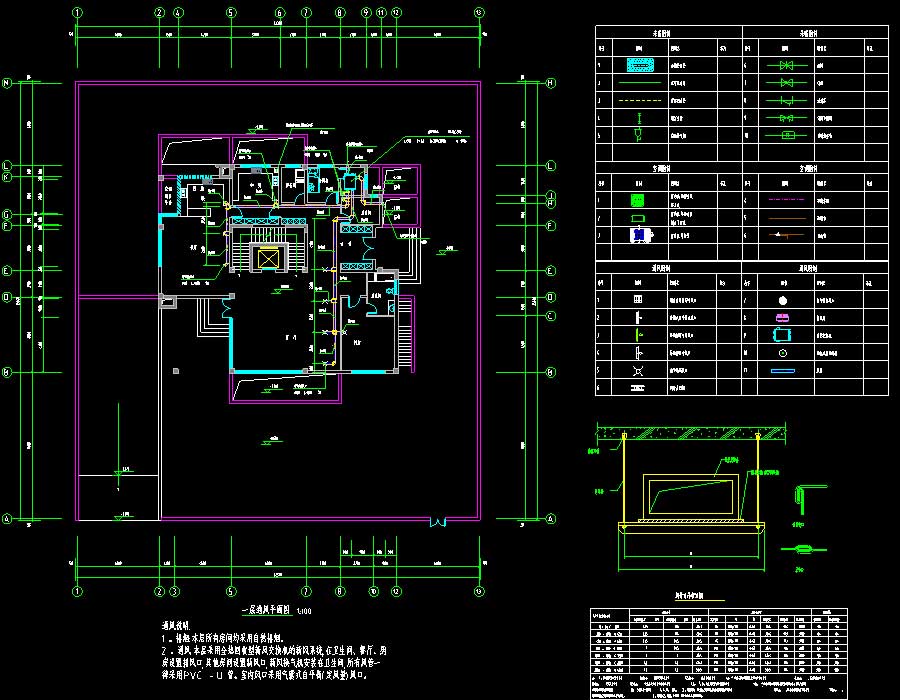

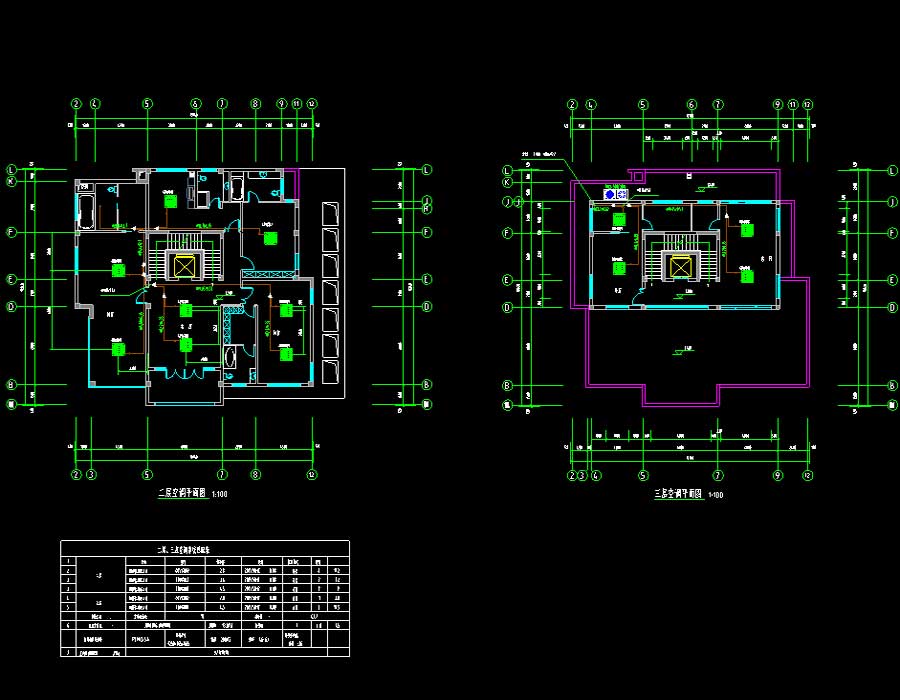

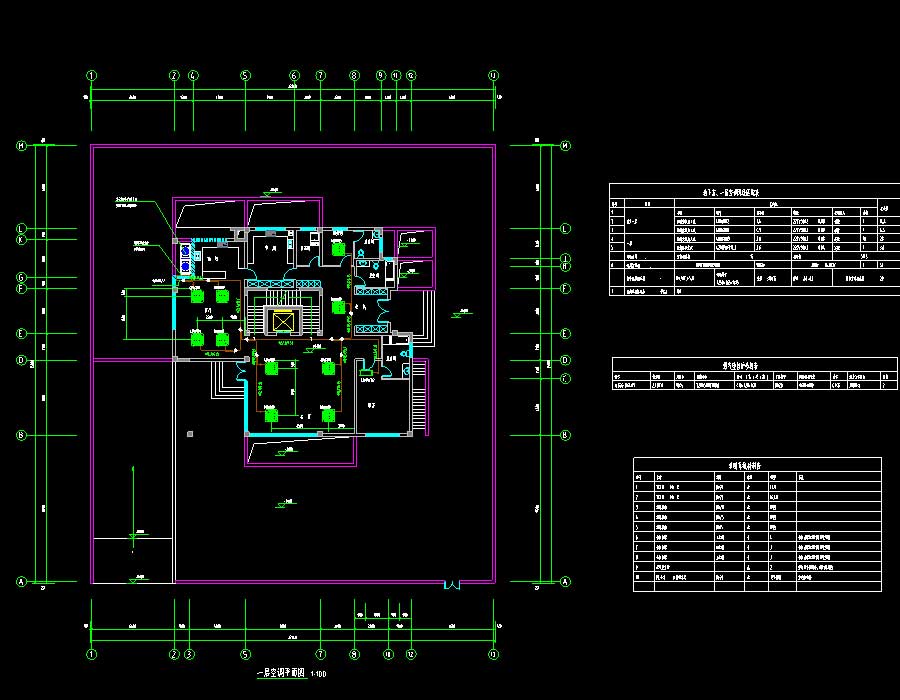

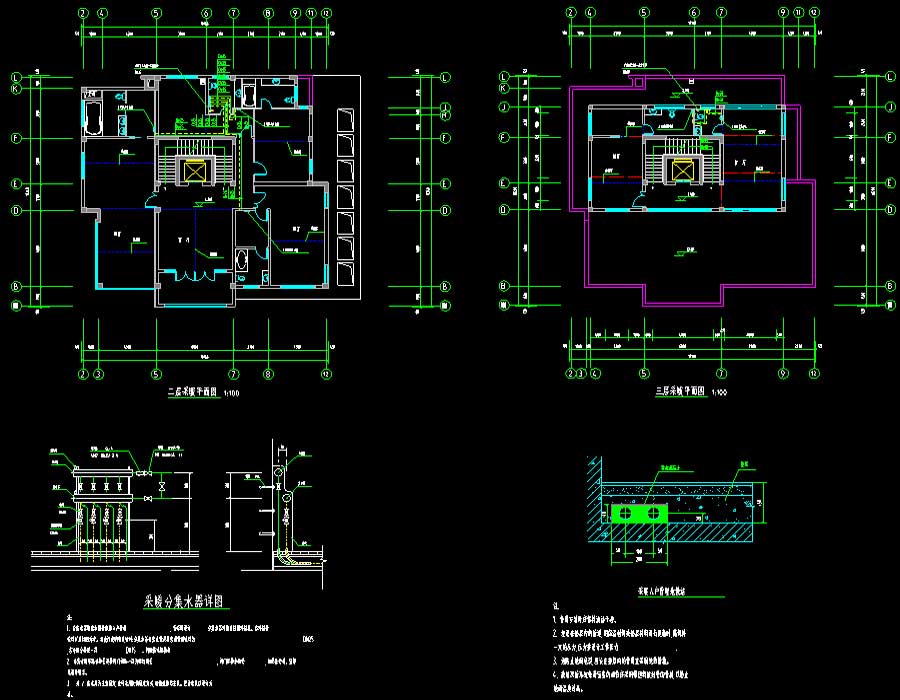

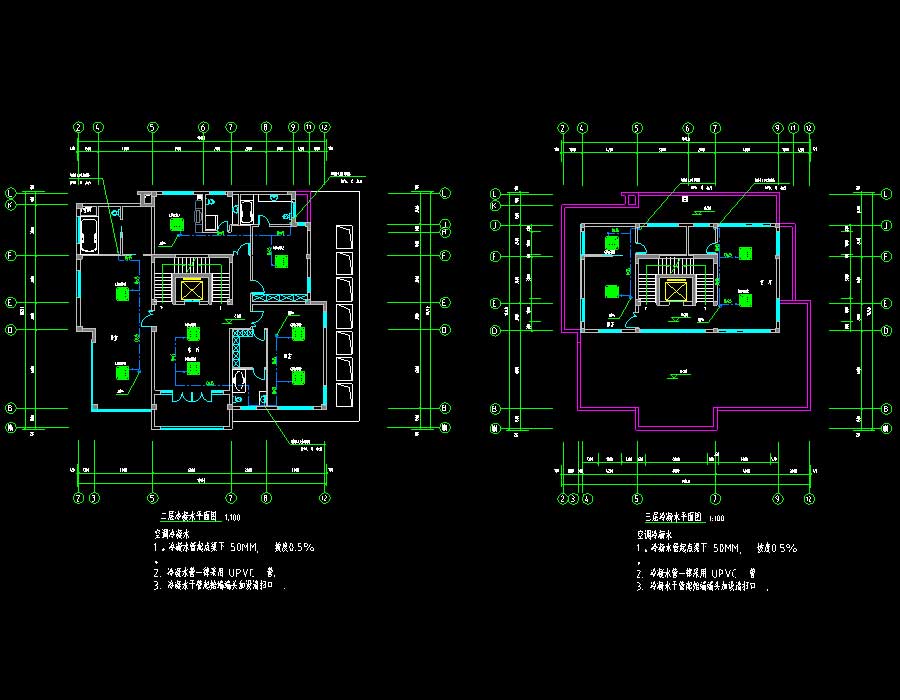

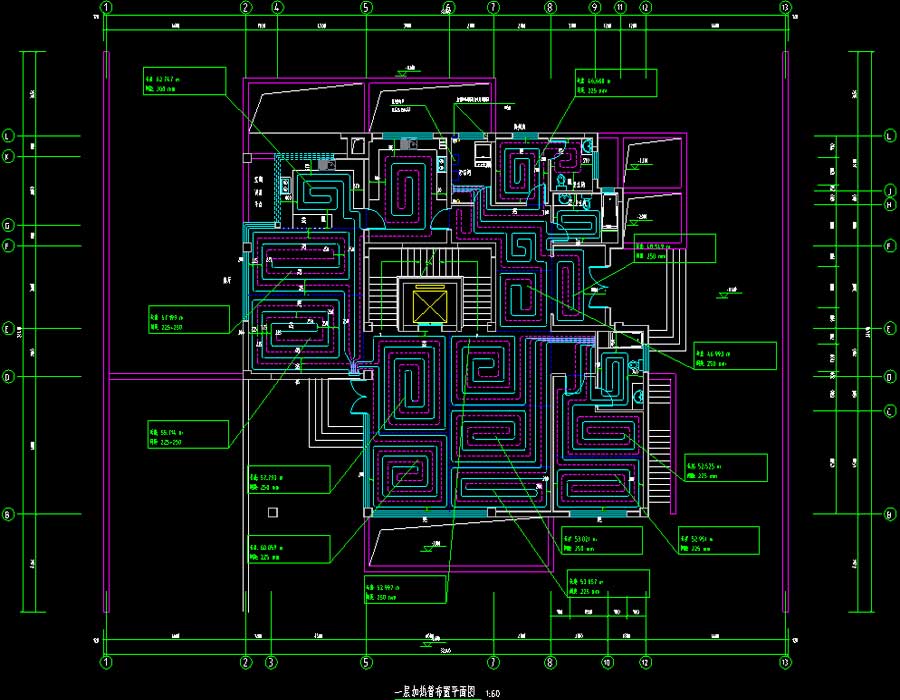

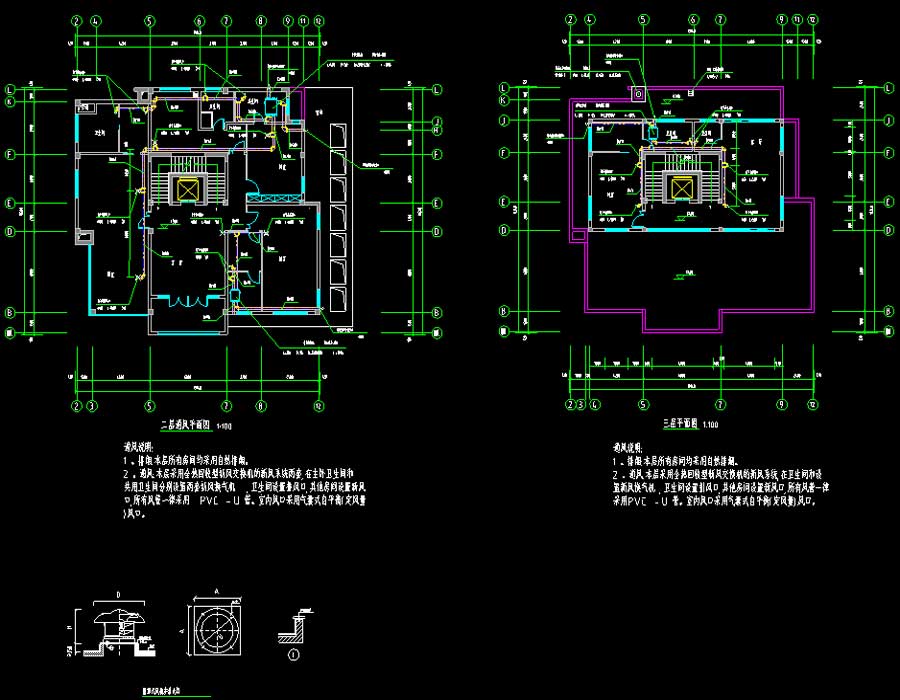

说明:某低层别墅暖通施工图,建筑高度为15.15米,地上层数3层,地下层数为1层,总建筑面积为1536.26平方米。图纸内容含:暖通设计说明,施工说明,采暖平面图,通风平面图,空调平面图,加热管布置平面图,冷凝水平面图,屋顶式风机安装大样图,风管支吊架详图,方形壁式风机详图,壁挂式燃气炉安装示意图,分集水器、埋地管道大样图,地面保温做法大样图,空调系统匹配表,燃气壁挂炉参数表,采暖系统材料表,通风系统材料表,节能设计表。
冷热源:锅炉,空气调节器空调系统:全空气系统采暖系统:户式壁挂炉低温地板辐射采暖系统建筑面积:1536.26㎡建筑高度:15.15m地上层数:3层地下层数:1层高度类别:低层图纸深度:施工项目地址:河南省设计时间:2013
