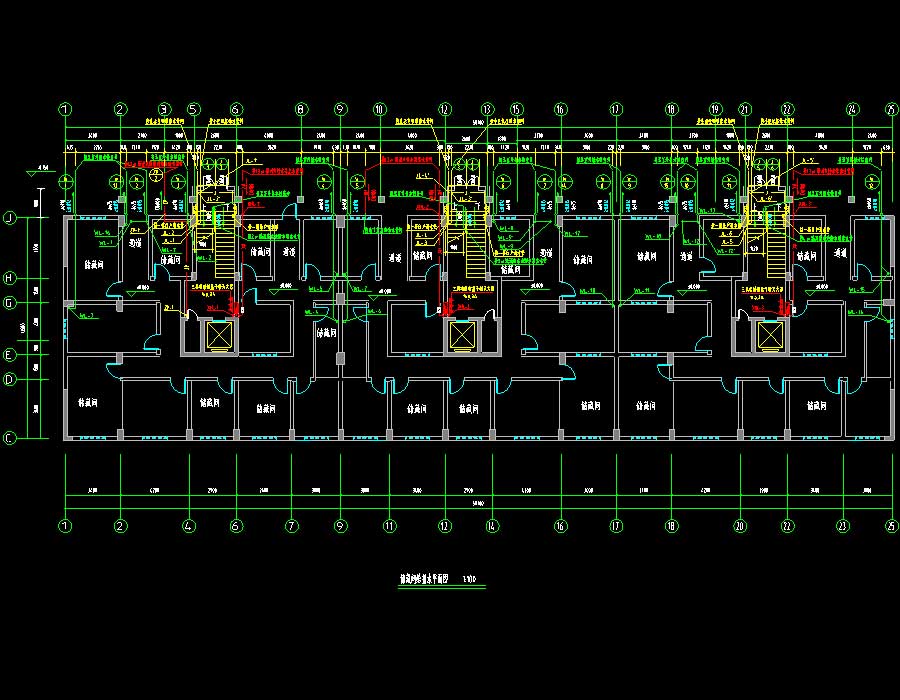

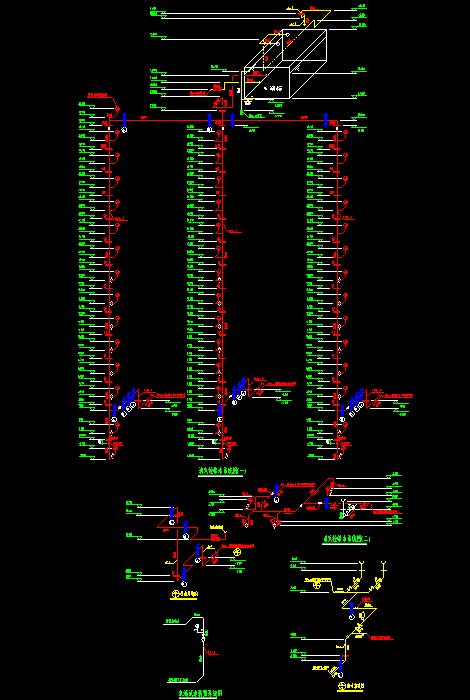

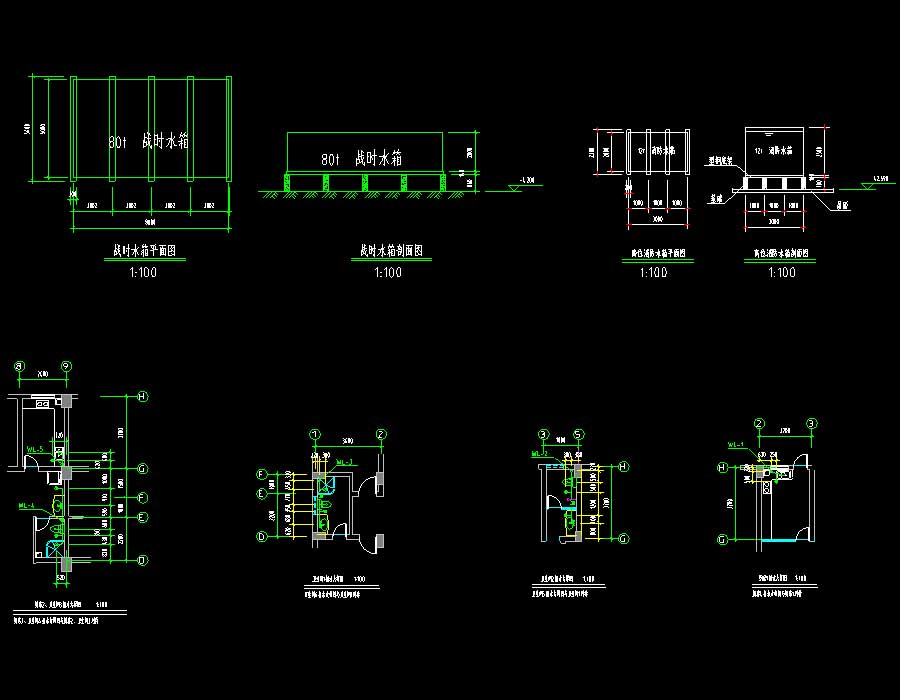

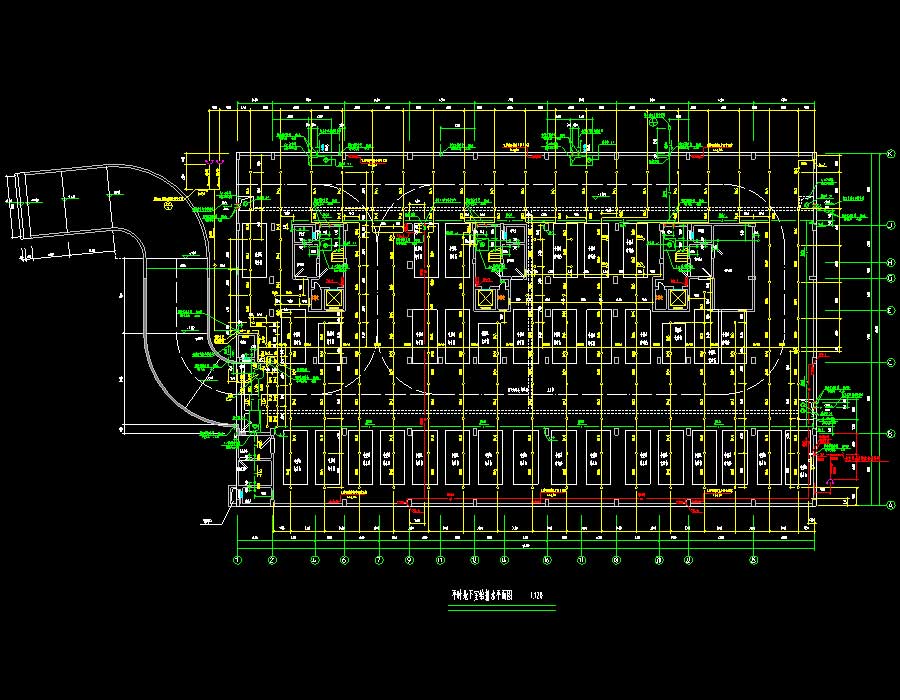

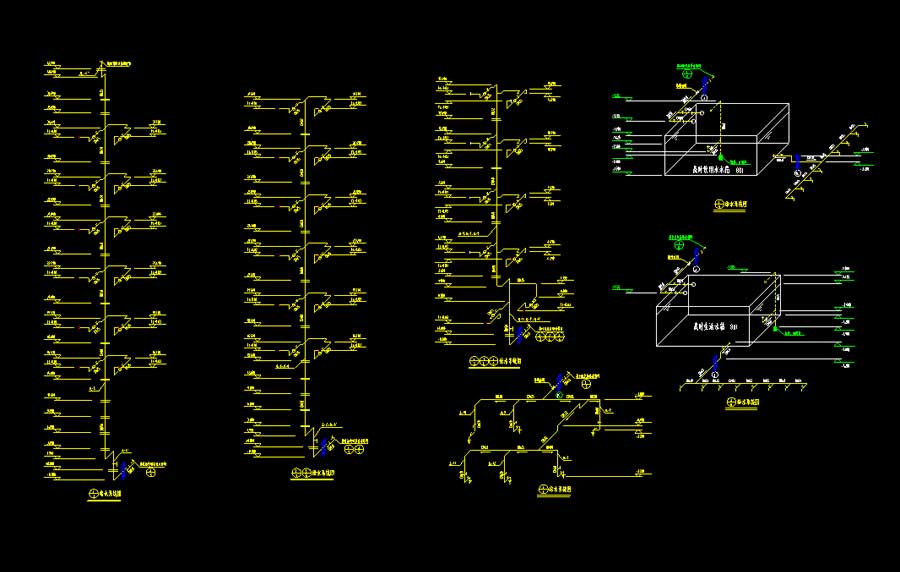

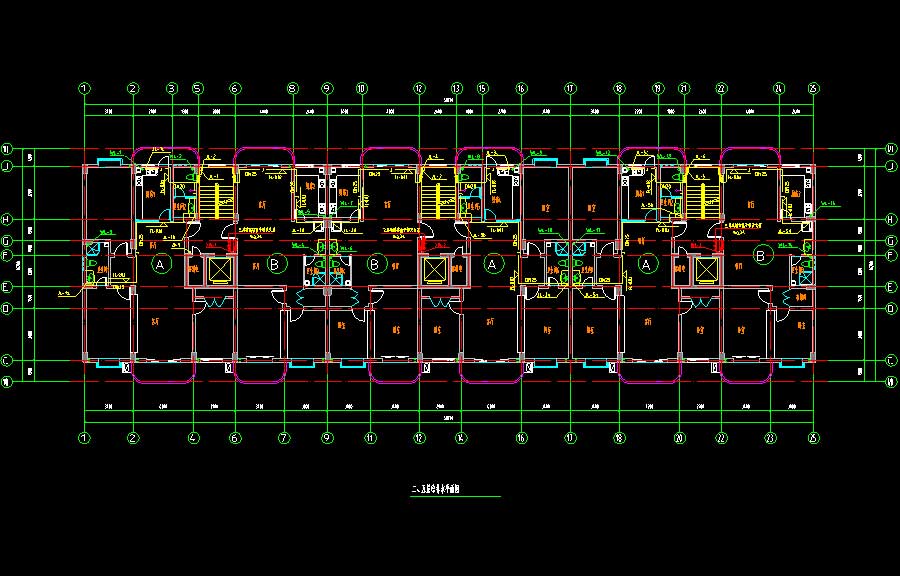

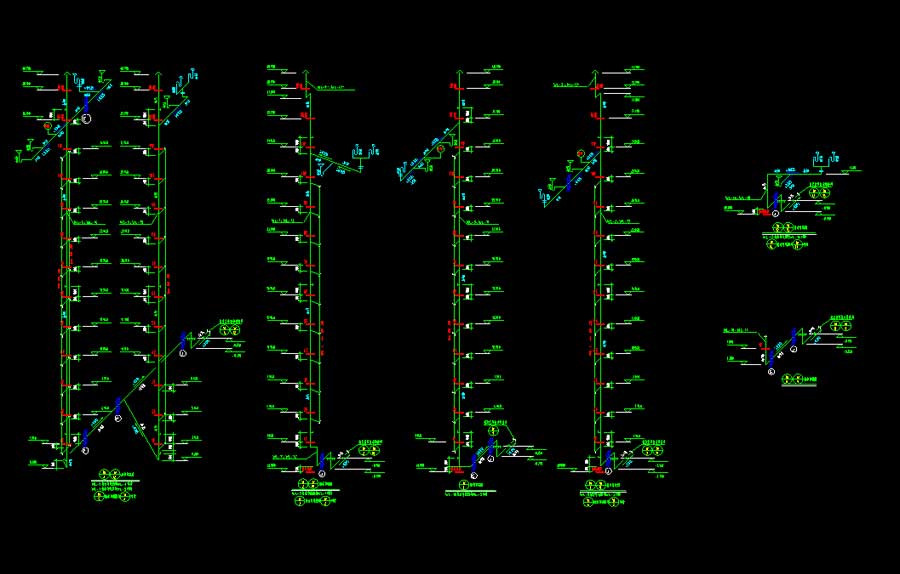

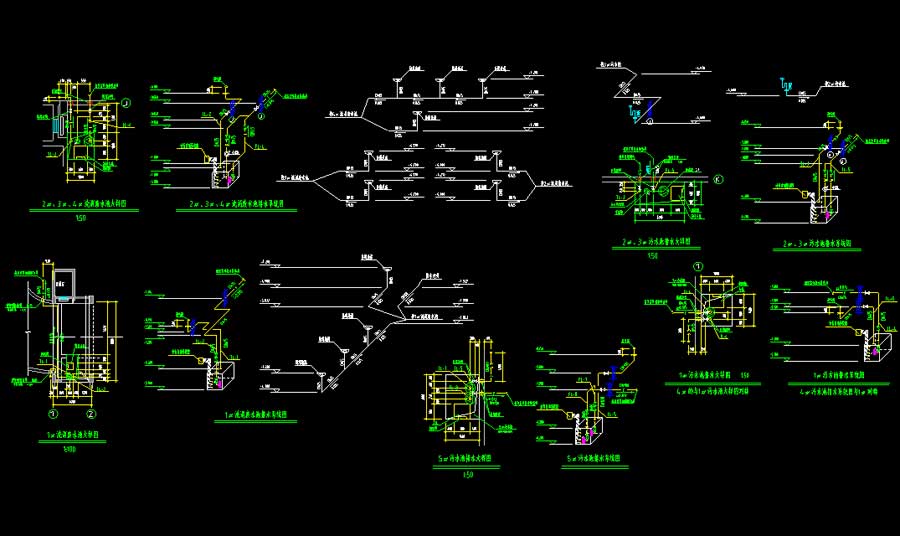

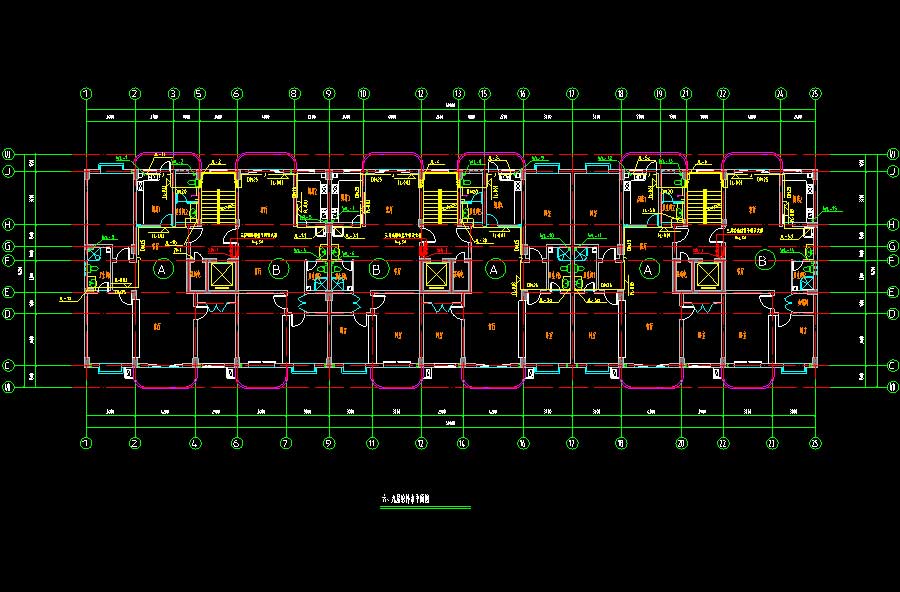

说明:某高层住宅楼给排水施工图,地上层数11层,地下层数为1层。设计内容为该楼生活给水系统、排水系统、消防系统、生活消防水泵房;根据业主方要求给水配管接至厨房、卫生间留接口。图纸内容含:给排水说明,明细表,设备表,平时地下室给排水平面图,战时地下室给排水平面图,储藏间给排水平面图,一层~十一层给排水平面图,跃层给排水平面图,屋面给排水平面图,消防给排水系统图,给水系统图,厨房、卫生间排水大样图,战时水箱及高位消防水箱平、剖面图,排水系统图,地下室污废水池大样及排水系统图。
消防设计:室外消火栓系统,室内消火栓系统生活供水设计:排水设计 :污水系统,废水系统,雨水系统,其它生产供水设计:排水技术:重力排水,虹吸雨水供水方式 :上行下给下行上给供水体制:市政管网、加压供水室外消火栓水量:10L/S室外消火栓水量:15L/S建筑面积:建筑高度:地上层数:11层地下层数:1层高度类别:高层图纸深度:施工项目地址:陕西省设计时间:2014
