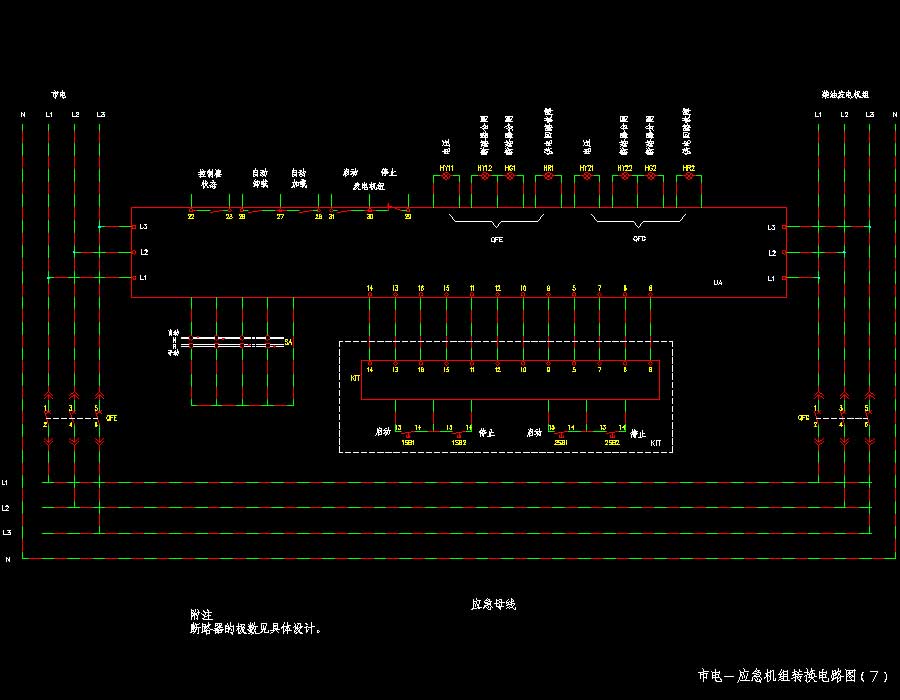

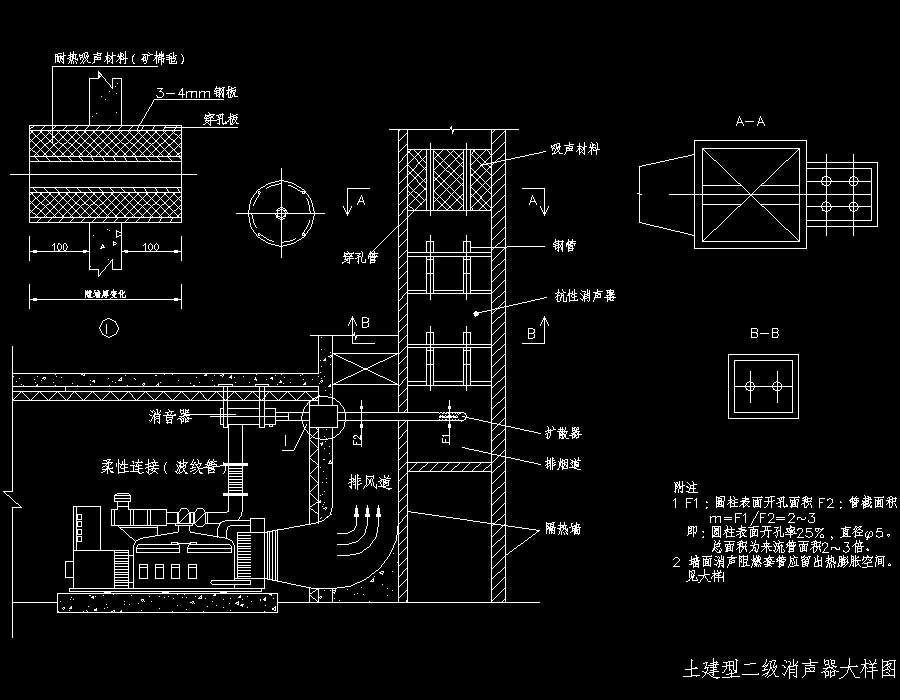

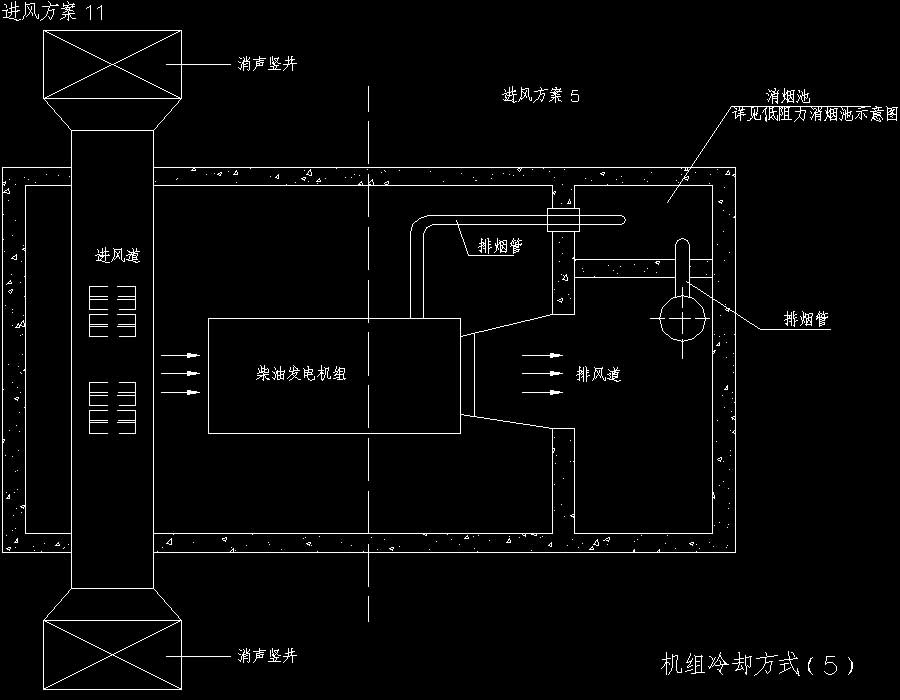

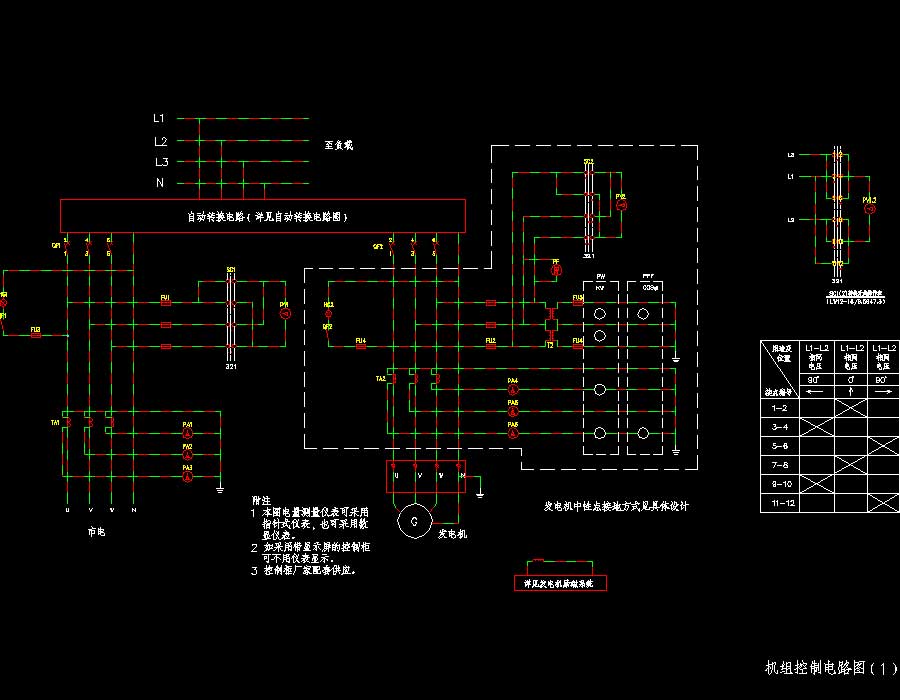

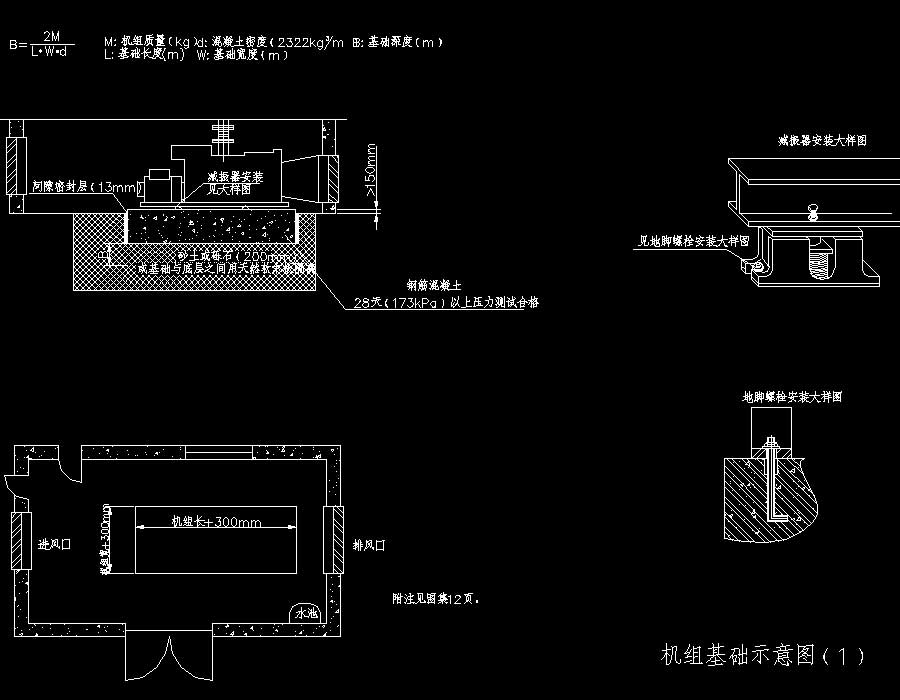

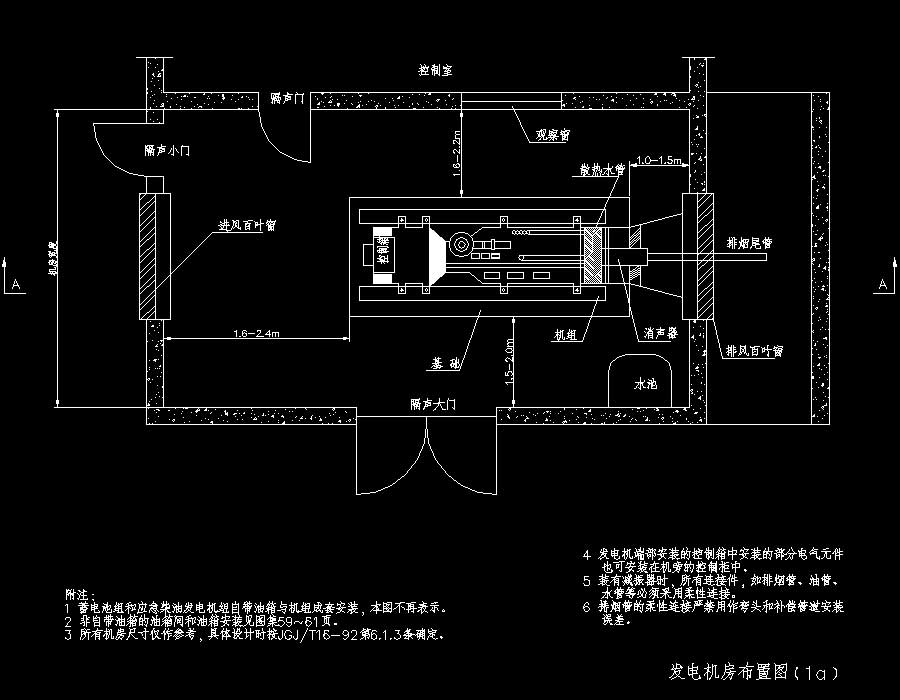

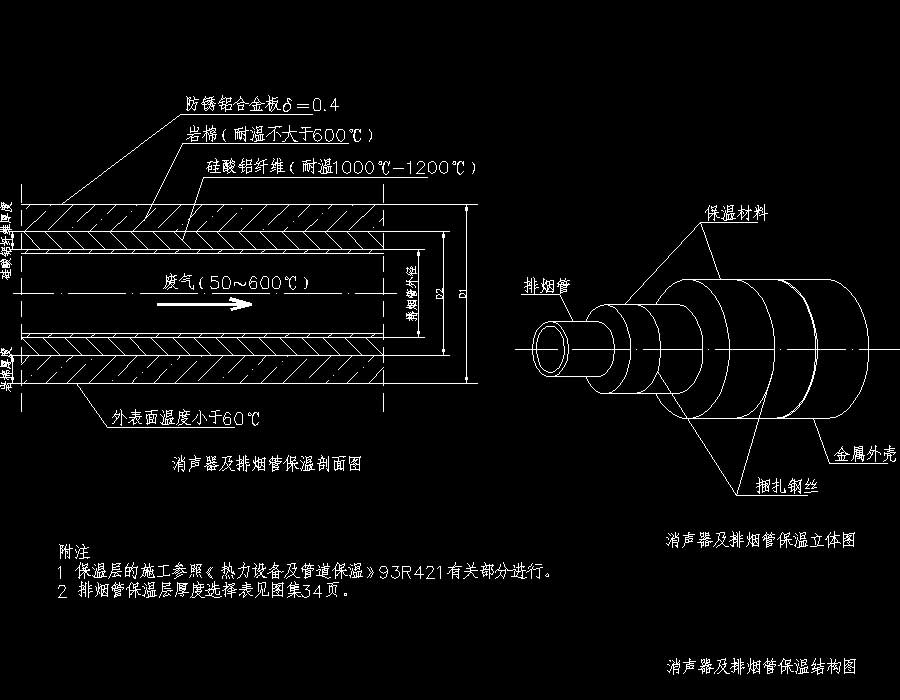

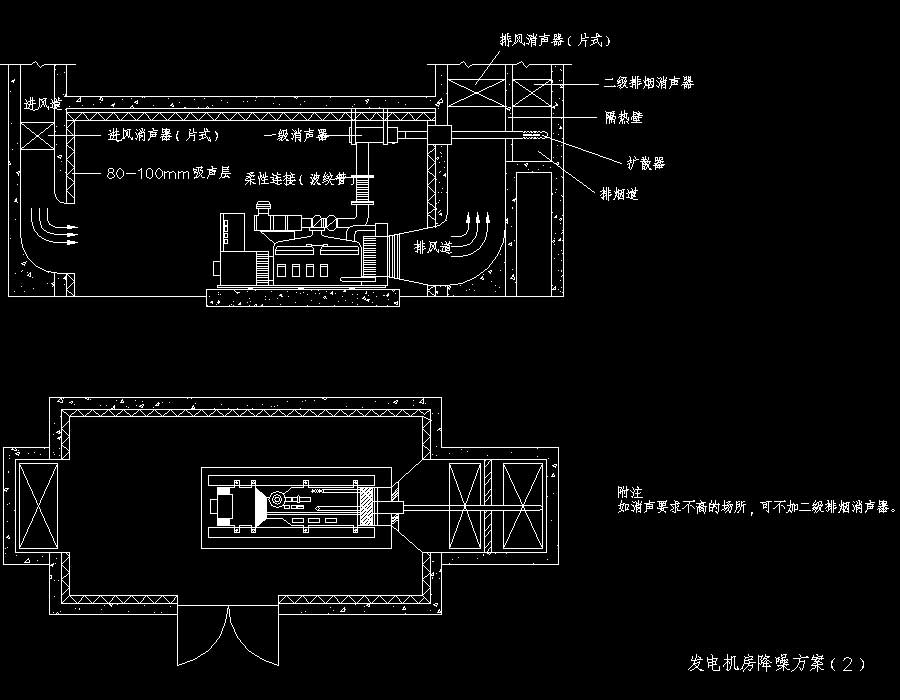

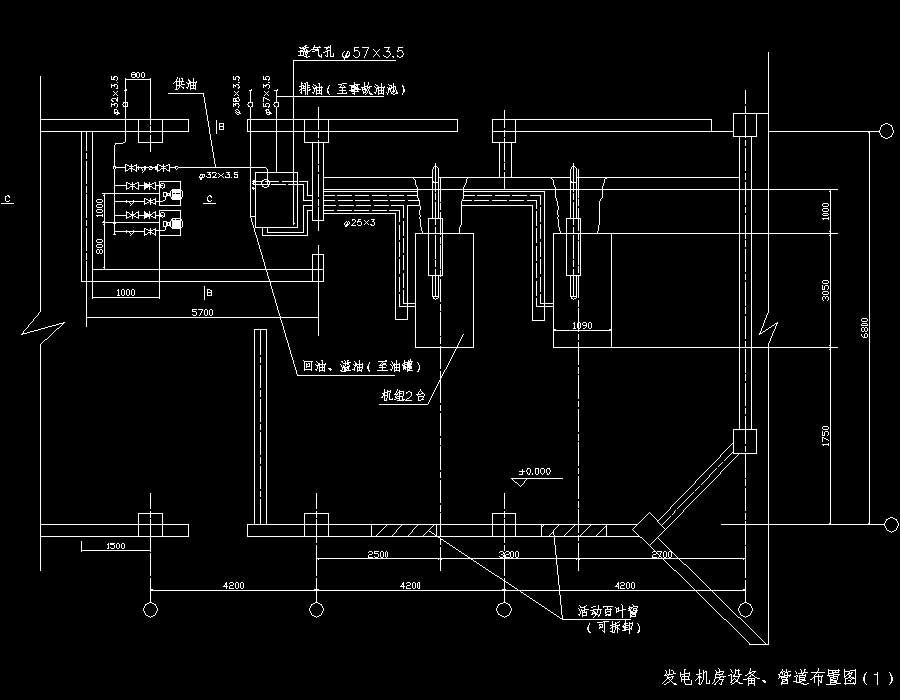

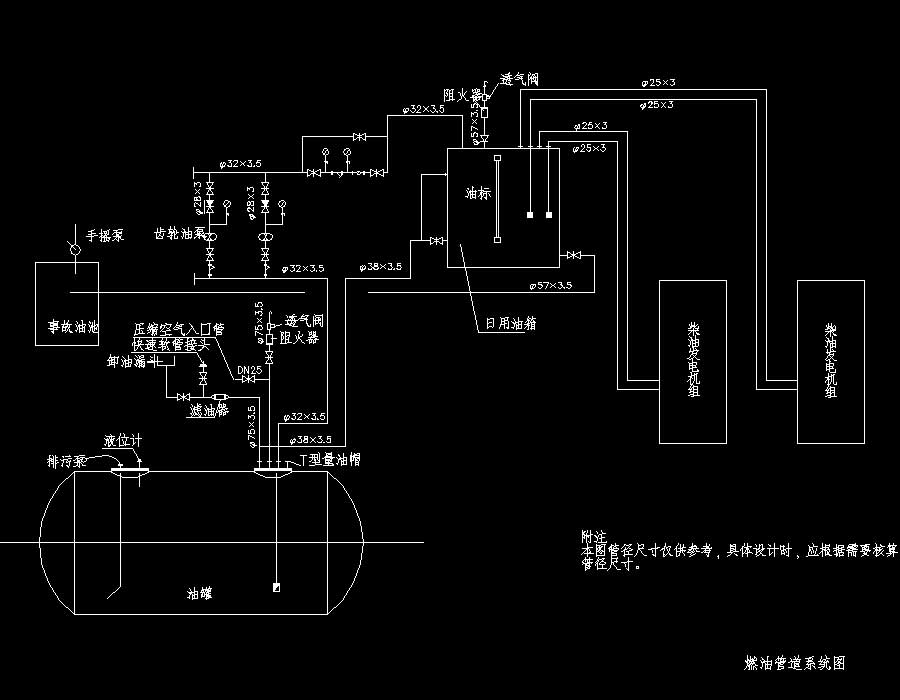

说明：该图纸为应急柴油发电机组安装详图，适用于新建、改建、扩建建筑物正常场所内安装单台、联机风冷（闭式水循环）应急柴油发电机组；发电机房设置在建筑物的首层、中间各层或地下室，连续功率为100kW—1000kW，励磁方式为无刷，相复励。本套图纸内容含：编制说明、发电机房布置图、机组基础示意图、机组冷却方式、柴油发电机组噪声源参考值、发电机房降噪方案、发电机房降噪设备布置图、发电机房噪声控制设备选型、土建型二级消声器大样图、消声器安装方式、排烟管、消声器支架安装图、消声器及排烟管隔振安装图、消声器及排烟管保温结构图、排烟管选择表、排烟管、消声器安装附注、排烟管、消声器吊架安装图、消声器吊架零件图、消声器安装附注、砖墙上保温单管导向滑动支架图、焊于柱上保温单管导向滑动支架图、滑动支架零件图、滑动支架设备材料表、低阻力消烟池示意图、百叶窗通风面积图、消声百叶窗安装示意图、观察窗安装图、机组排风筒大样图、起重吊钩、油箱 1.0立方米、人孔 Φ500、储油间示意图、发电机房、油罐管道系统图、机组控制电路图、电起动系统图、发电机励磁系统图、市电－应急机组转换电路图、发电机房设备、管道布置图、油罐设备、管道布置图、地下一层柴油机房平面图、地下一层柴油机房消防平面图、地下一层柴油机房通风示意图、机组产品性能表、机组应用图、机组产品性能表。
