建筑面积：81518.97㎡地上层数：30层建筑高度：99.45m地下层数：2层高度类别：高层图纸深度：施工项目地址：广东省设计时间：2010建筑风格：现代效果图：无

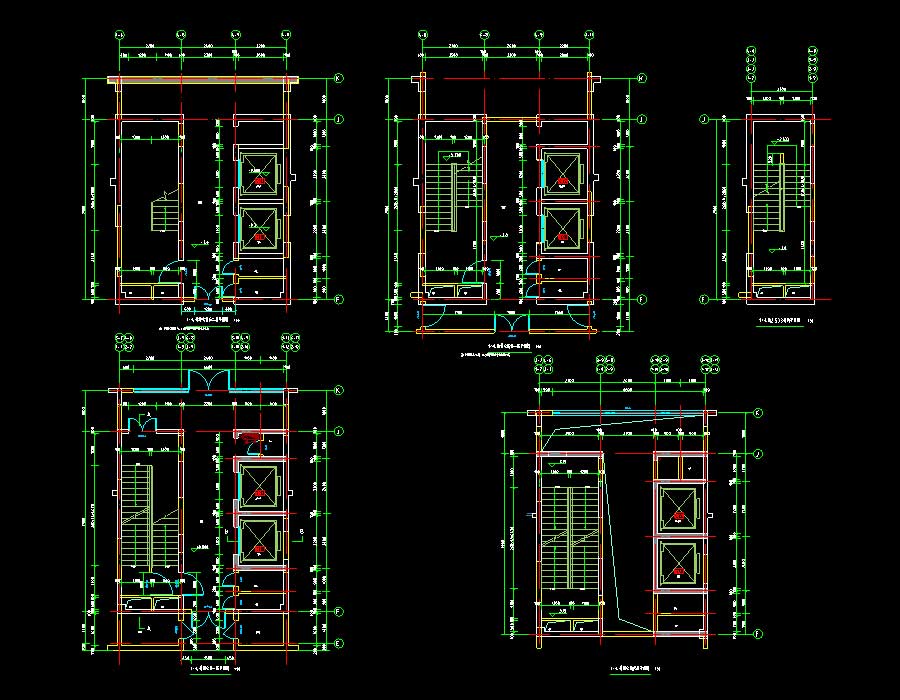

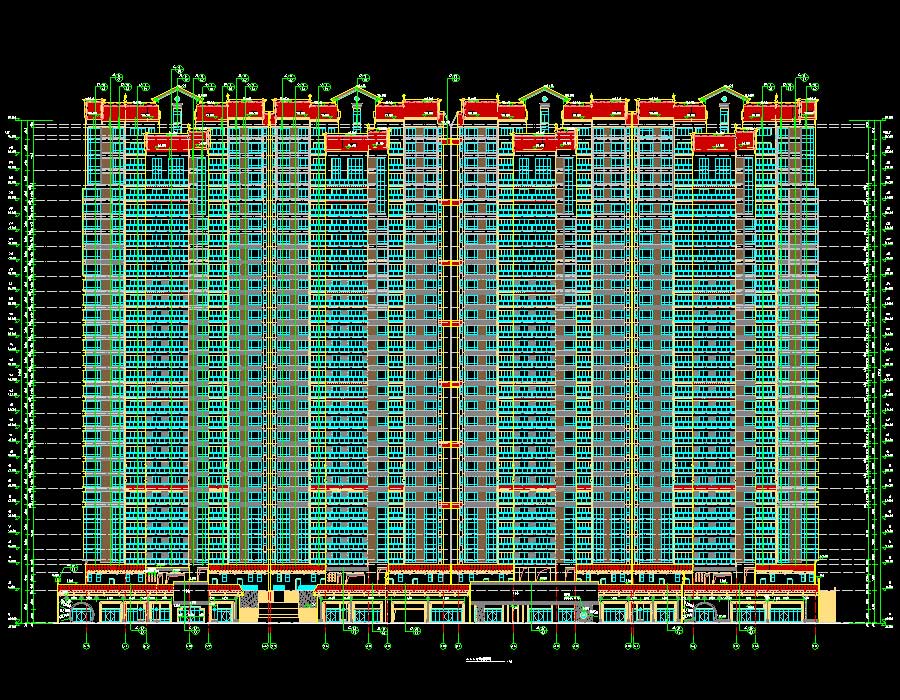

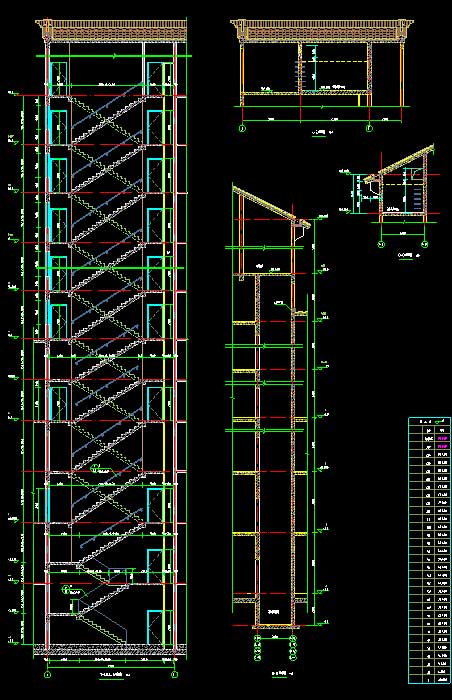

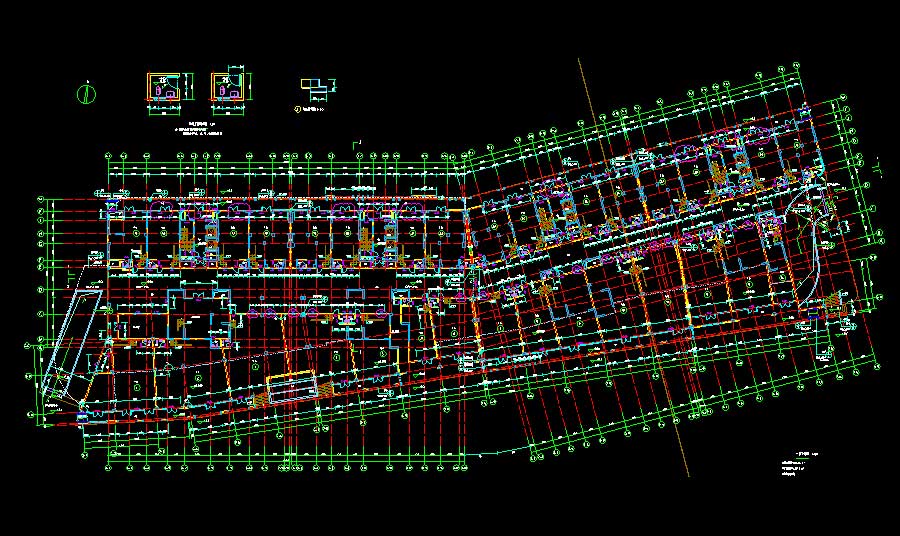

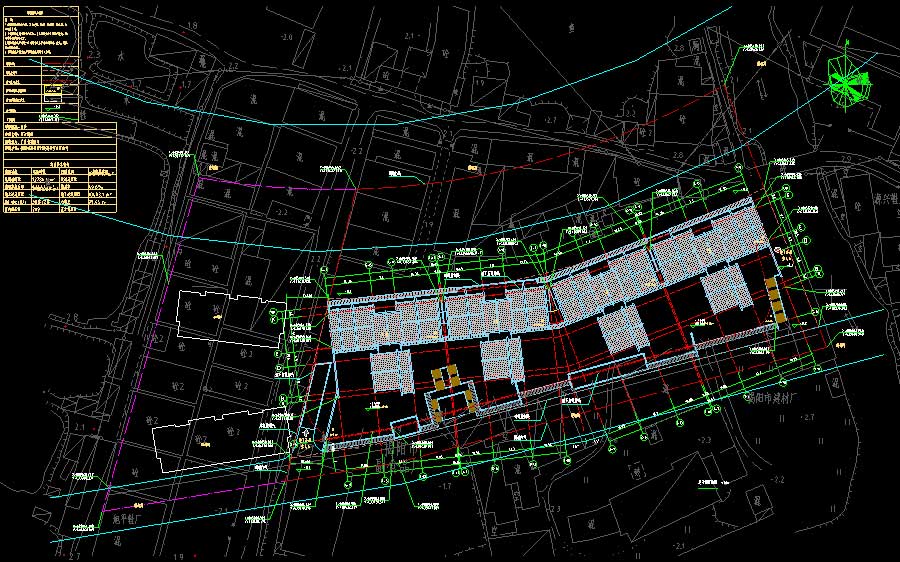

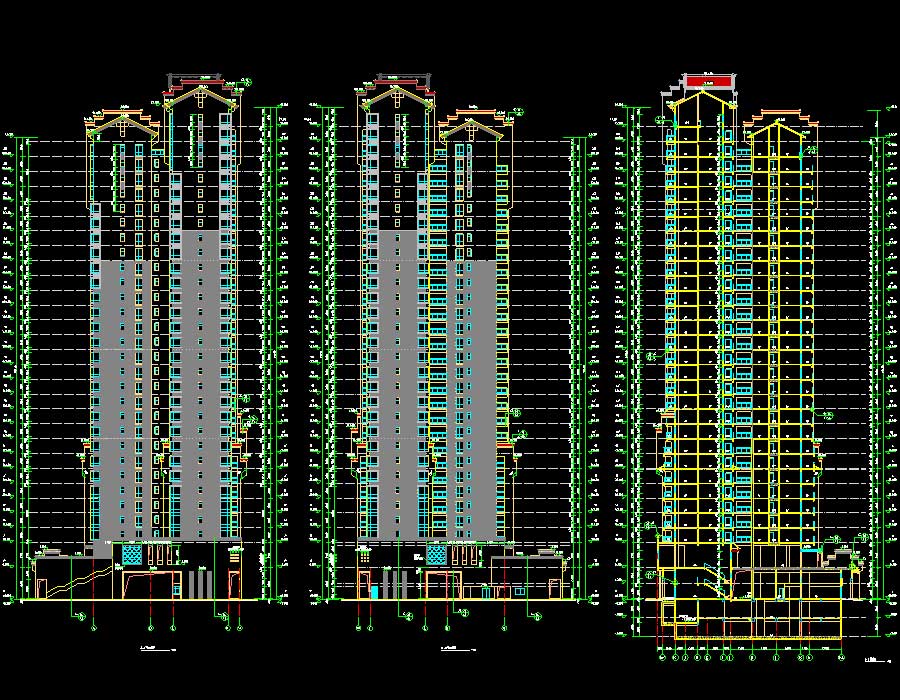

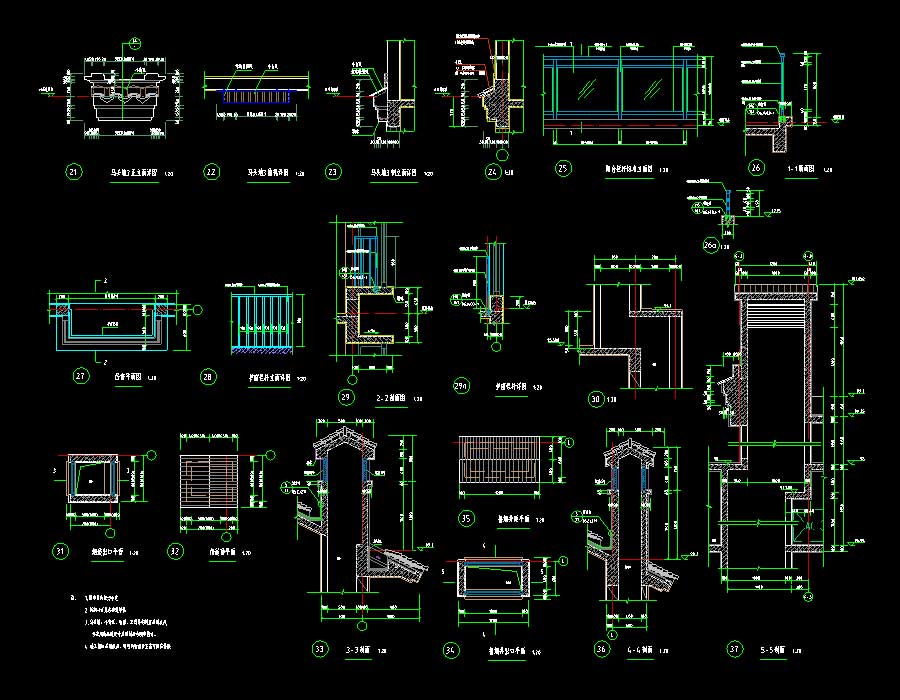

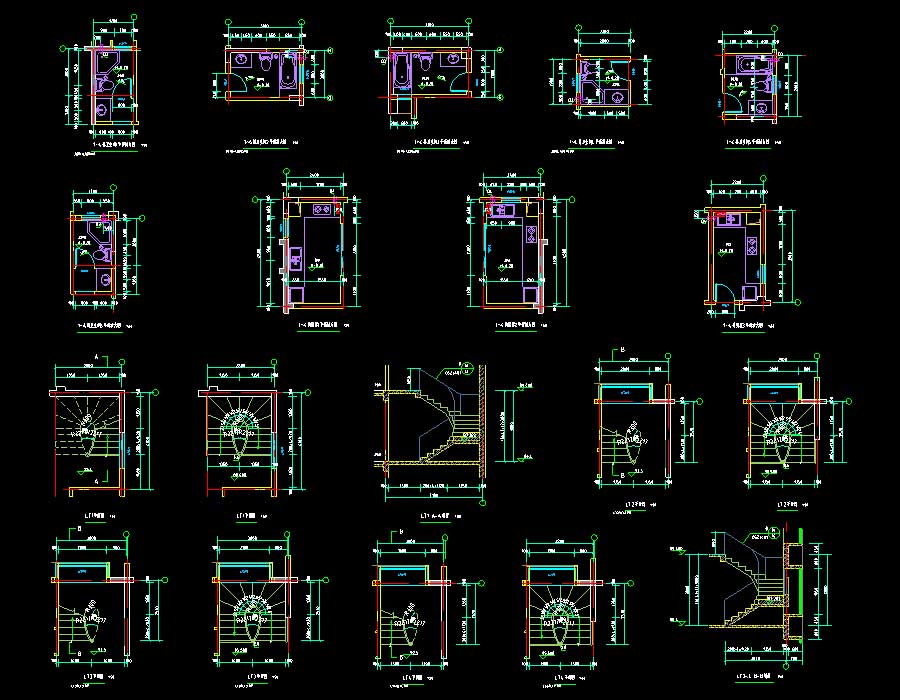

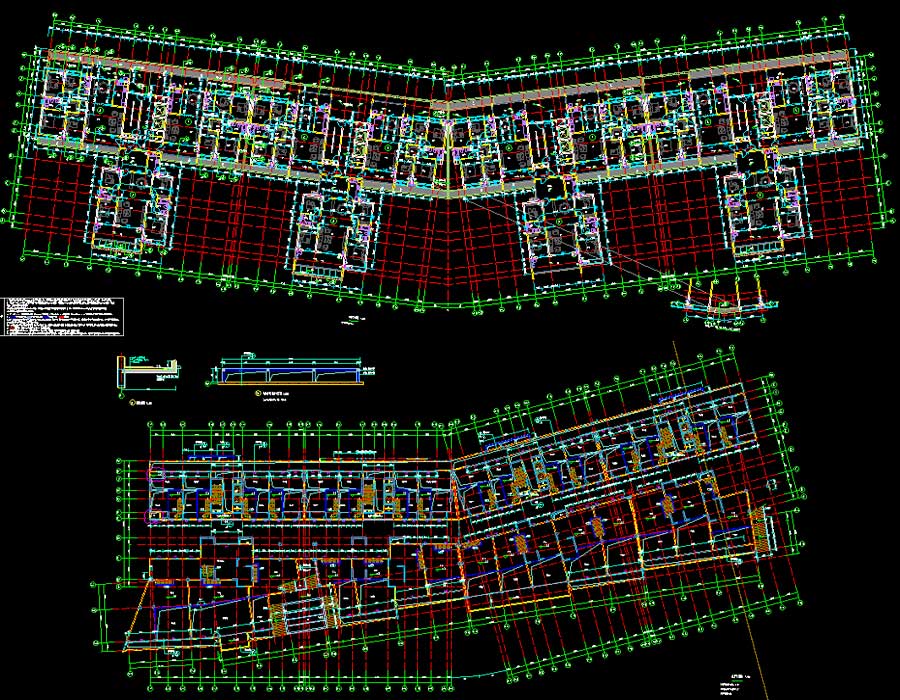

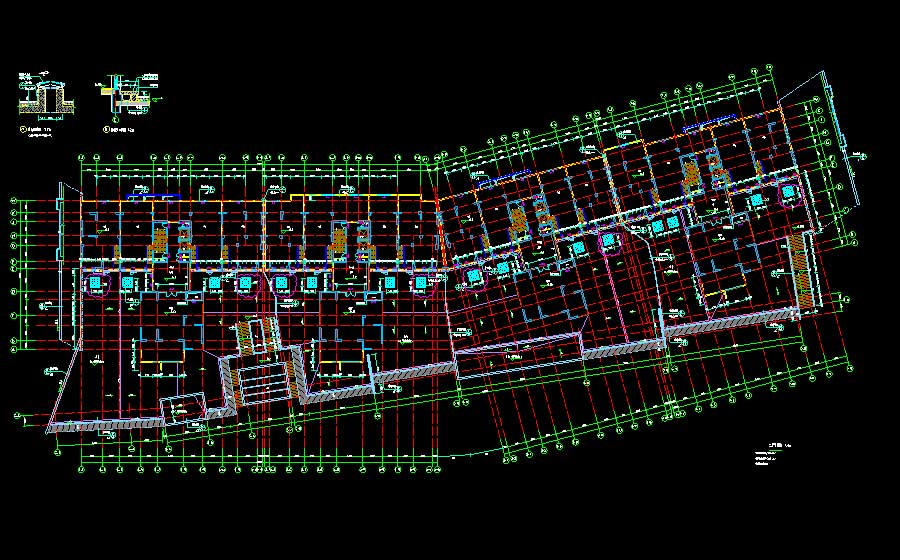

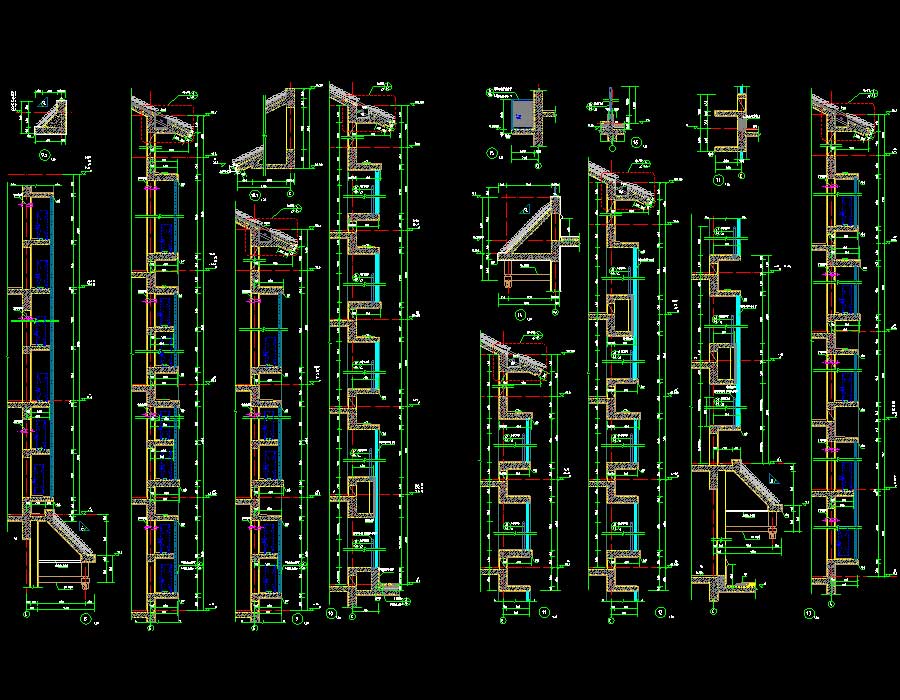

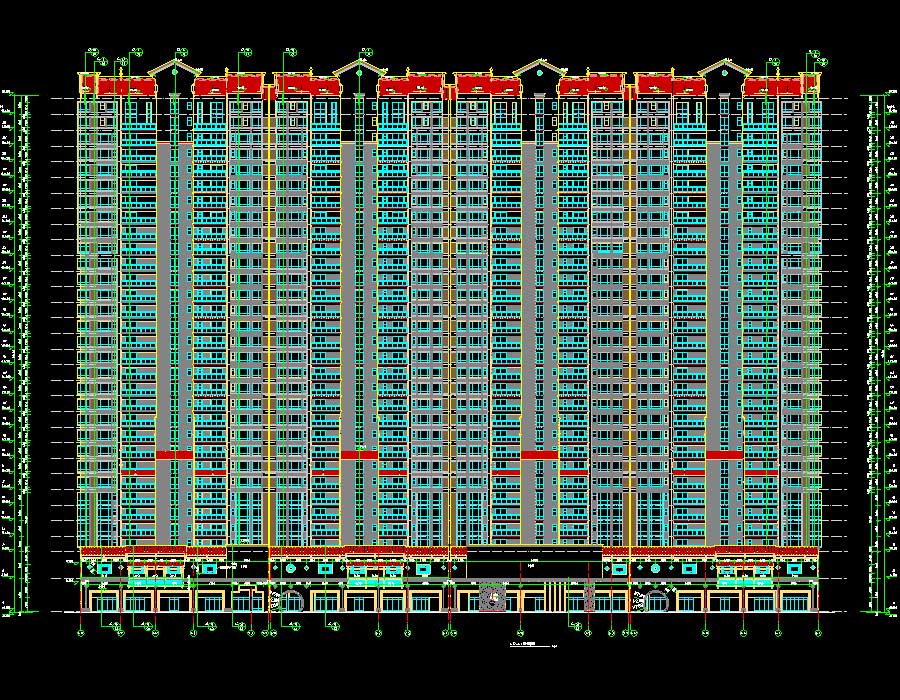

说明：某高层商住楼全专业施工图（含审查备案登记表、节能设计报审表、施工图自校单、节能计算报告书），本工程为4栋30层的高层住宅及1层裙房，4栋住宅地面以上设抗震缝分开，地面以下为连为一体的二层地下车库和设备房。抗震设防烈度为7度，主要结构类型为剪力墙结构，建筑高度为99.45米，地上层数30层，地下层数为2层，总建筑面积为81518.97平方米。图纸内容含：建筑说明，节能说明专篇，总平面定位图，平立剖面图，卫生间、厨房、楼梯、核心筒、门窗、节点、地下室详图；给排水说明，给排水总平面图，给排水布置、喷淋布置平面图，自动喷淋给水系统、消火栓系统、生活给水系统、雨污水系统、空调冷凝水系统、地下室集水井排水系统展开图，设备房、户型给排水布置详图；结构说明，配筋图，坡道、节点、承台、地下室挡墙、生活水池和集水坑详图，底板结构平面图，墙柱平面布置图，楼梯结构图；电气说明，电气总平面图，基础接地、电力、照明、强电、防雷平面图，配电、竖向配电干线、配电箱系统图，变配电室大样图，高低压主接线示意图；暖通说明，加压送风原理图，通风平面图。专业包括建筑、结构、给排水、电气、采暖通风。
