建筑面积：111195.67,22017.28㎡地上层数：25,5层建筑高度：99.95,23.25m地下层数：2层高度类别：高层图纸深度：施工项目地址：江苏省设计时间：2012建筑风格：现代效果图：无

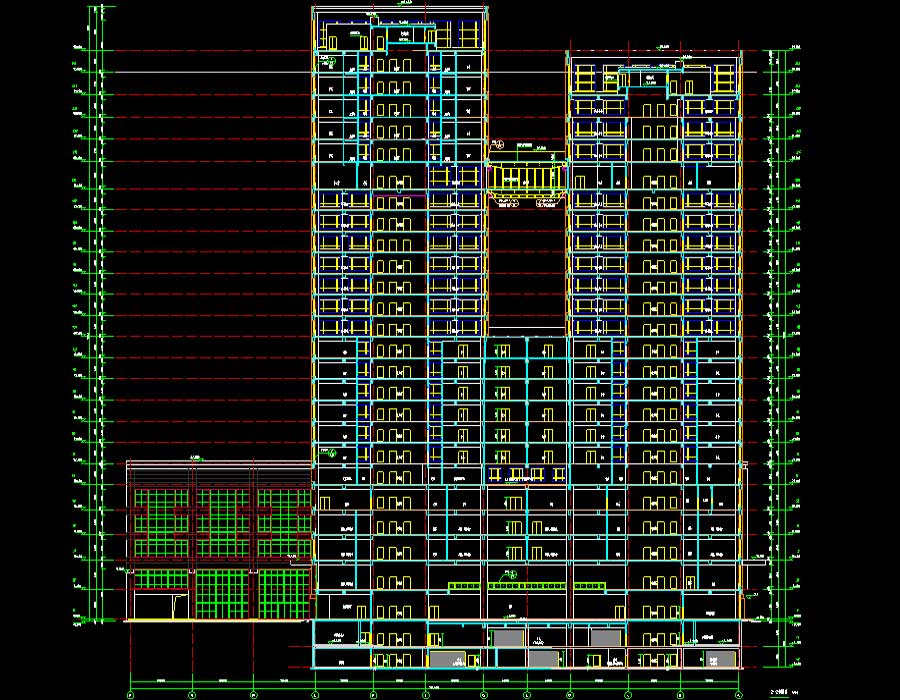

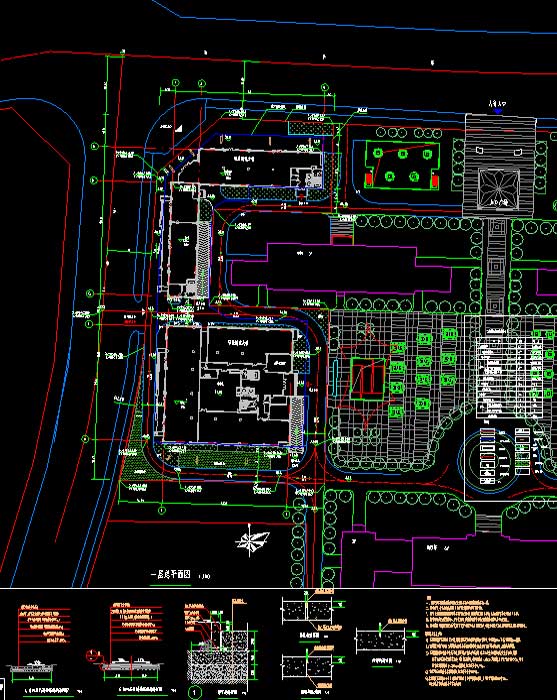

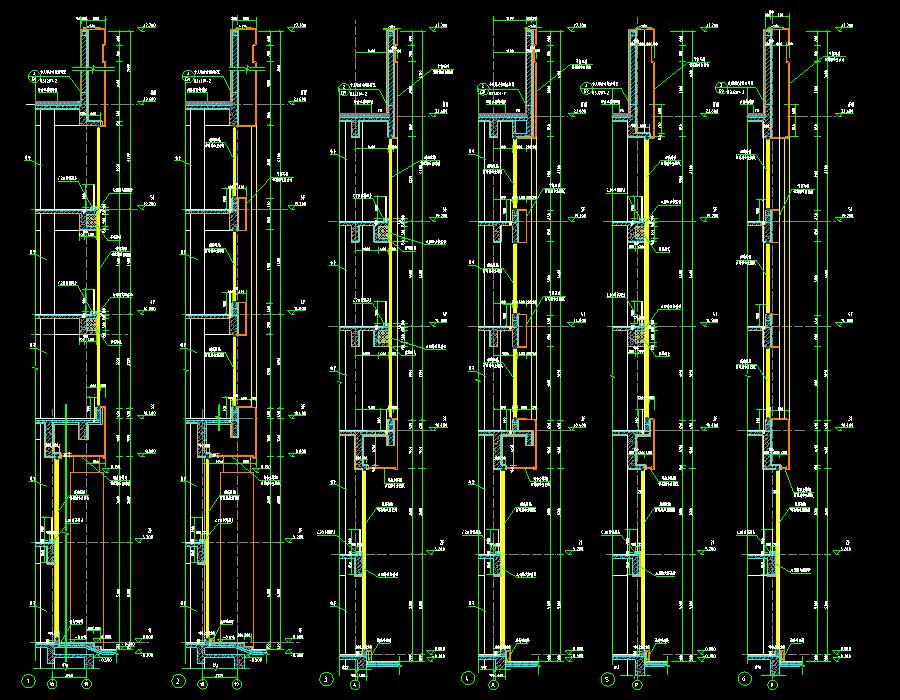

说明：某大学文化创意产业园办公楼全专业施工图（含节能报审表、节能计算报告书、幕墙施工图），包括文化创意大楼和研发孵化大楼。抗震设防烈度为7度，主要结构类型分为文化创意大楼框架核心筒结构和框架结构，研发孵化大楼钢筋砼框剪结构。其中，文化创意大楼建筑高度为99.95米，地上层数25层，地下层数为2层，总建筑面积为111195.67平方米；研发孵化大楼建筑高度为23.25米，地上层数5层，地下层数为2层，总建筑面积为22017.28平方米。图纸内容含：建筑说明，节能专篇，总平面图，平立剖面图，楼电梯、卫生间、墙身、节点、坡道、门窗、人防口部、人防风井详图；给排水说明，给排水总平面图，给排水及消防、自动喷水平面图，给排水系统、消火栓系统、自动喷水系统、生活供水系统、污水系统、雨水系统、废水系统、集水坑系统展开图，卫生间给排水、泵房水箱大样图；结构说明，配筋图，基础平面、底板平面、墙柱平面、网架埋件平面、网架结构、网架檩条、网架屋面布置图，坡道、楼梯详图；电气说明，电气总平面图，电力、照明、基础接地、屋顶防雷、高层消防平面图，变配电、配电箱、电讯系统图，变配电房大样图；暖通说明，风管、空调水管、通风平面图，人防通风大样图，冷媒管系统图；外墙装饰工程设计说明，雨棚大样图，幕墙节点图等等。专业包括建筑、结构、给排水、电气、采暖通风。
