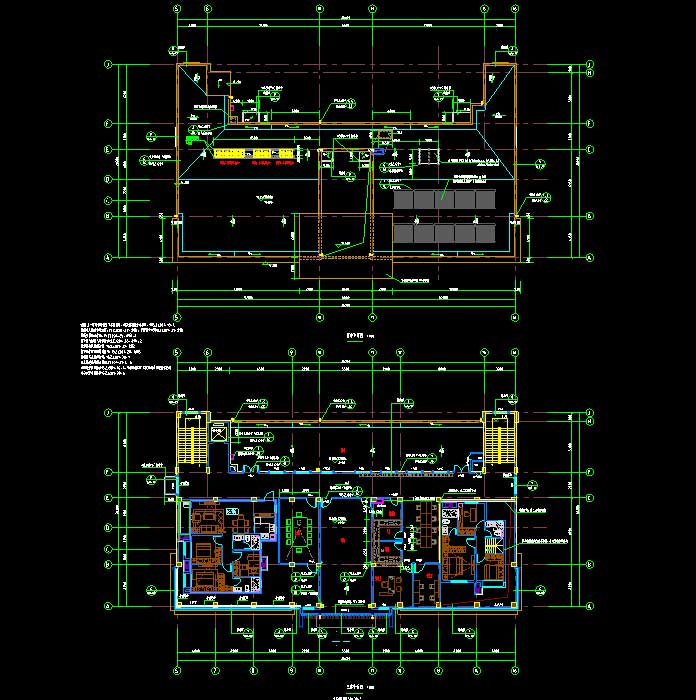

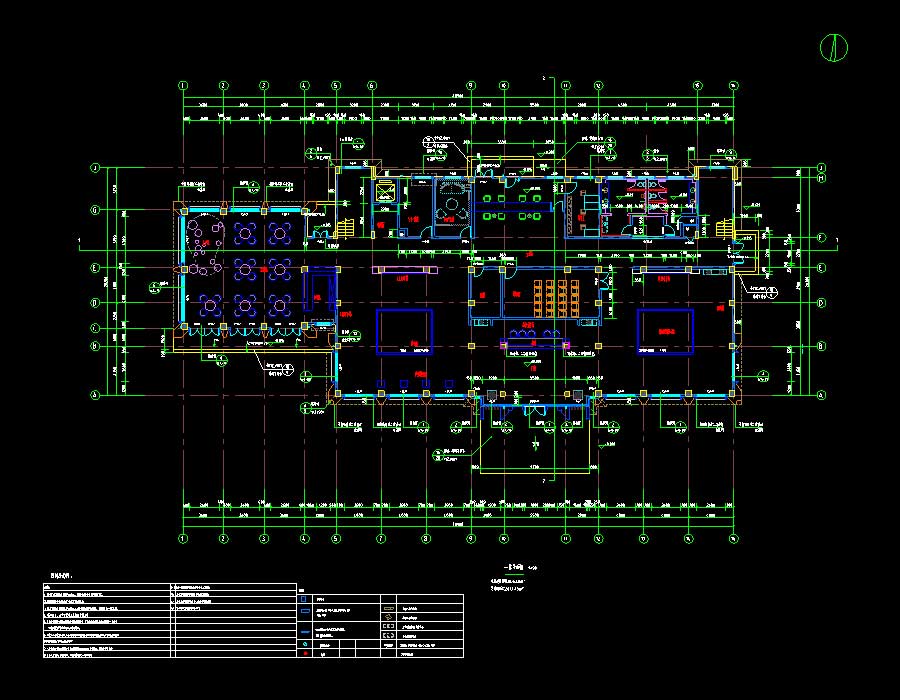

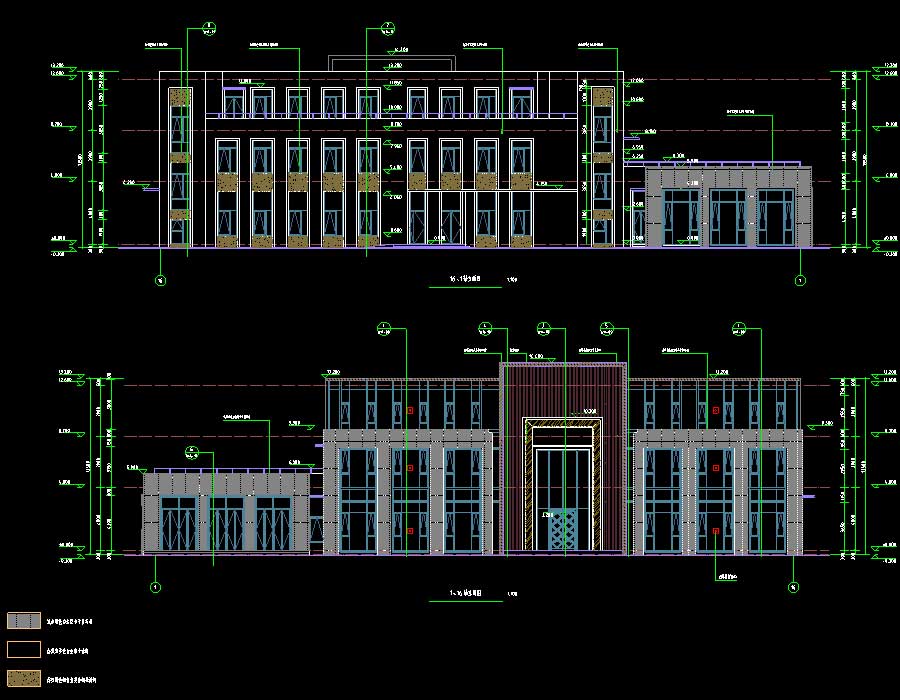

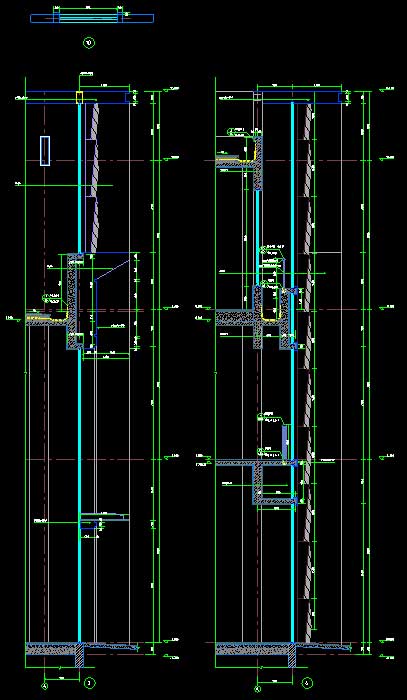

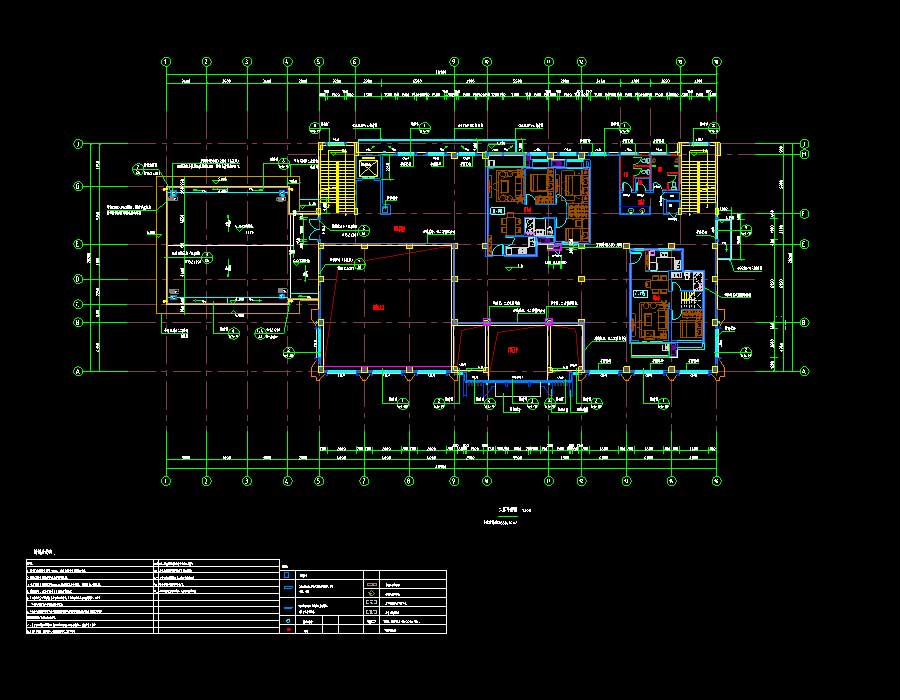

说明:某低层售楼部全专业施工图,抗震设防烈度为6度,主要结构类型为框架结构,建筑高度为12.9米,地上层数3层,总建筑面积为2013.45平方米。图纸内容含:建筑说明,平立剖面图,楼电梯、墙身、门窗大样图;给排水说明,给排水绿色建筑设计专篇,给排水平面图,给排水系统原理图,卫生间给排水大样图,消火栓系统原理图,雨水系统原理图;结构说明,基础平面、柱平面、结构平面布置图,梁平法施工图,楼梯详图,建筑物抗震构造详图;电气说明,电气绿色建筑节能专篇,电力、电气、屋顶防雷、接地平面图;暖通说明,通风及空调平面图,冷媒管平面图,屋顶机房层平面图。专业包括建筑、结构、给排水、电气、采暖通风。
建筑面积:2013.45㎡地上层数:3层建筑高度:12.9m地下层数:高度类别:图纸深度:施工项目地址:湖北省设计时间:2018建筑风格:现代效果图:无
