建筑面积：地上层数：建筑高度：地下层数：高度类别：图纸深度：施工项目地址：福建省设计时间：2010建筑风格：效果图：无

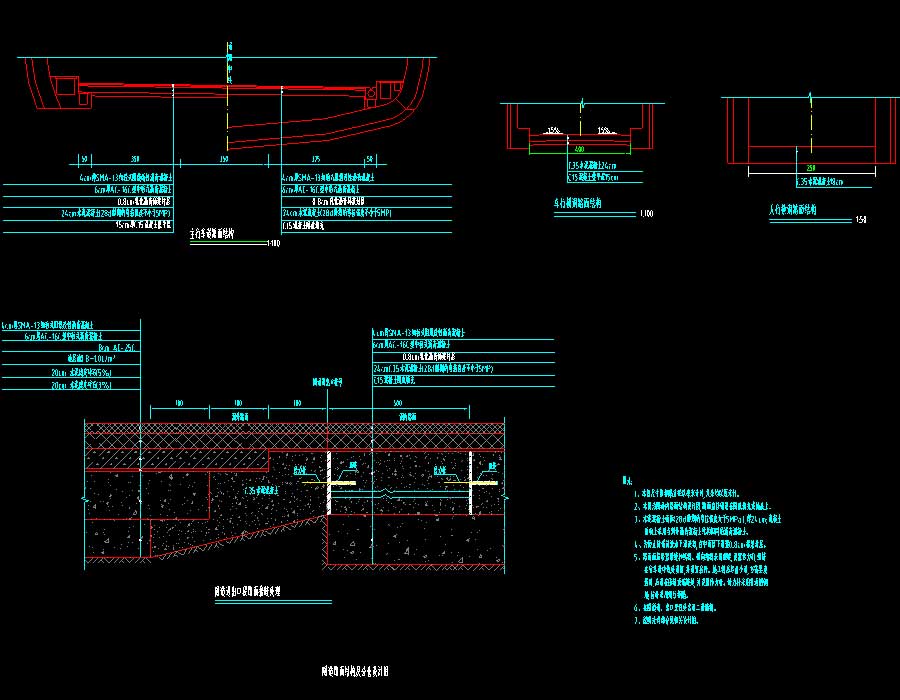

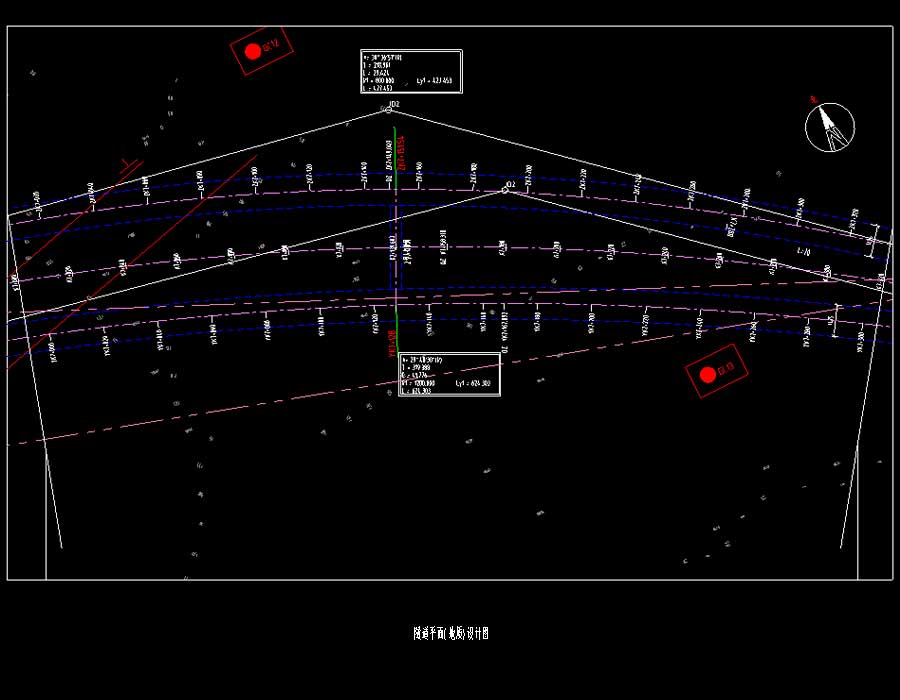

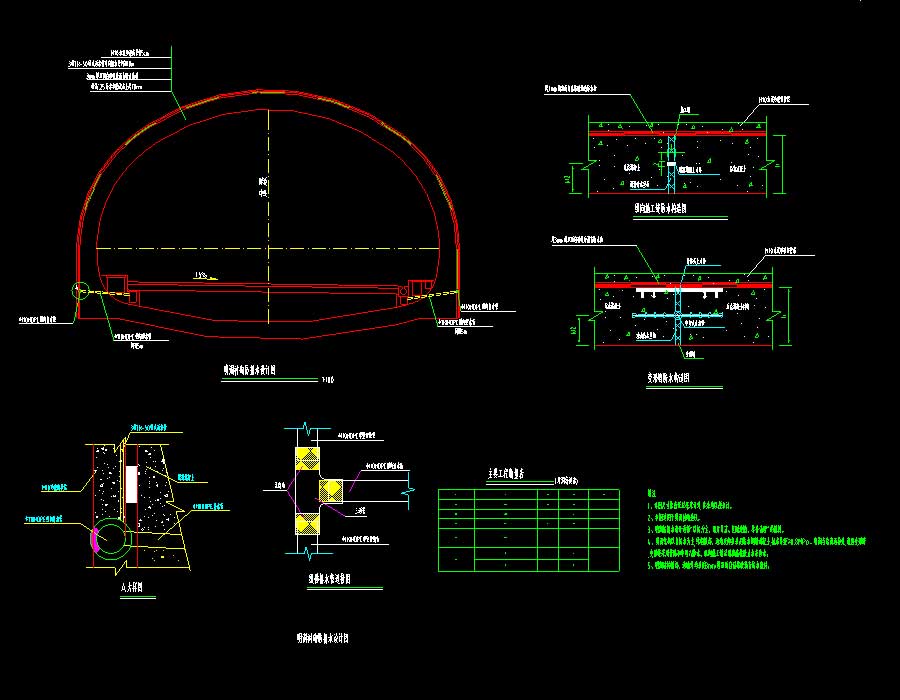

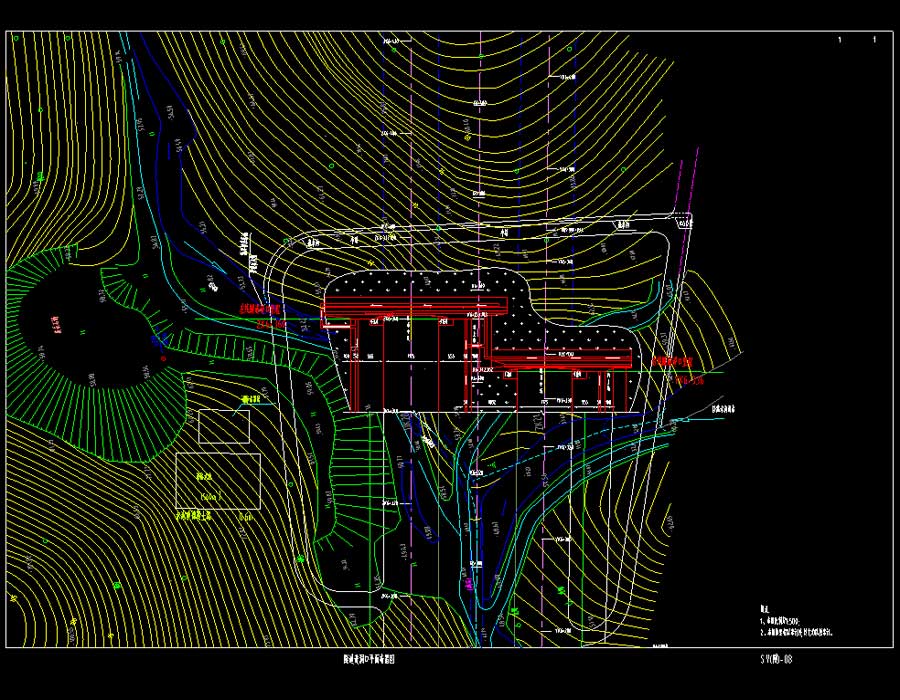

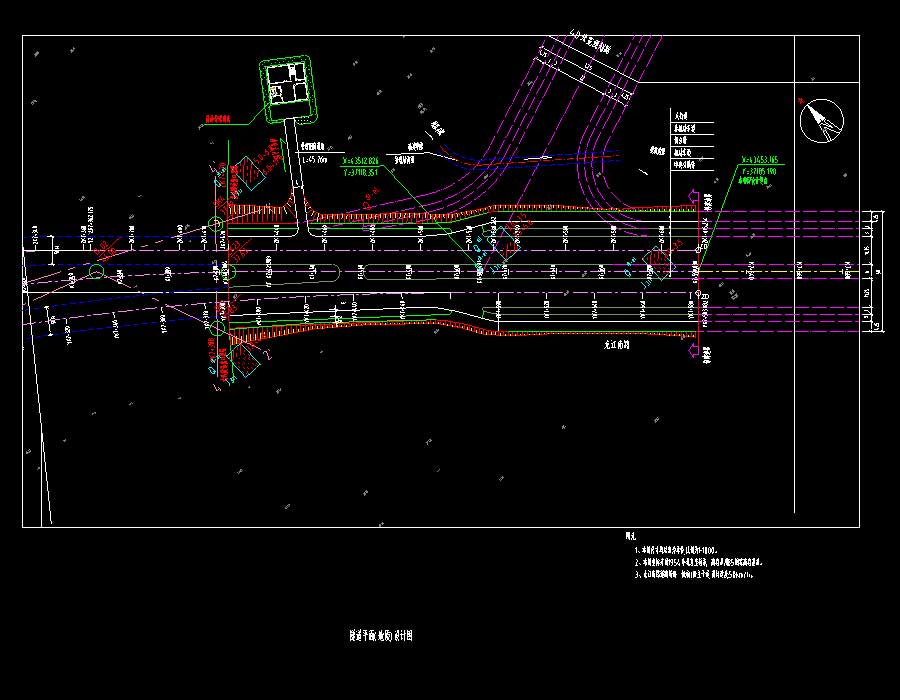

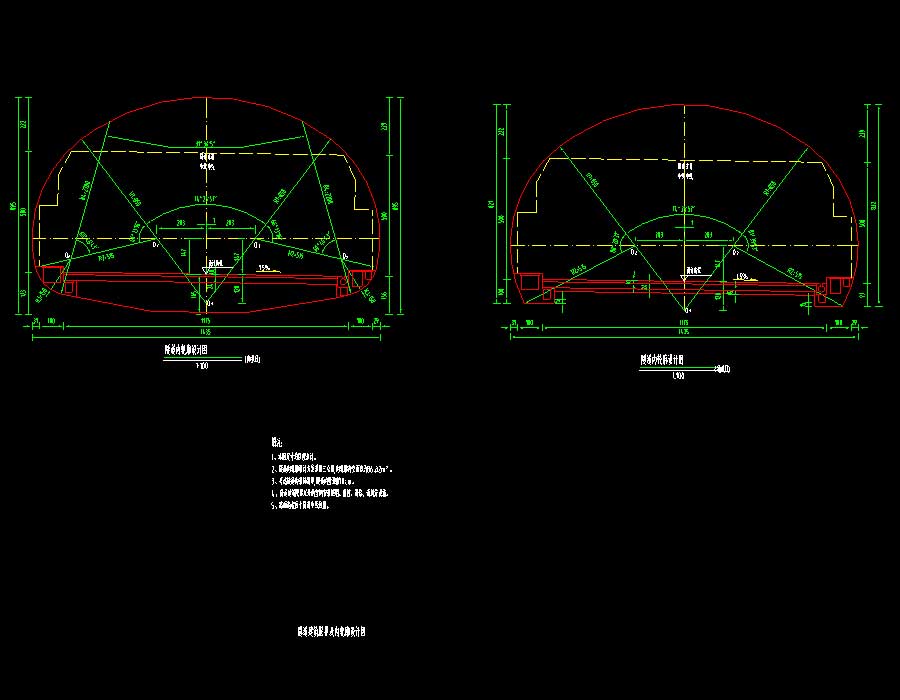

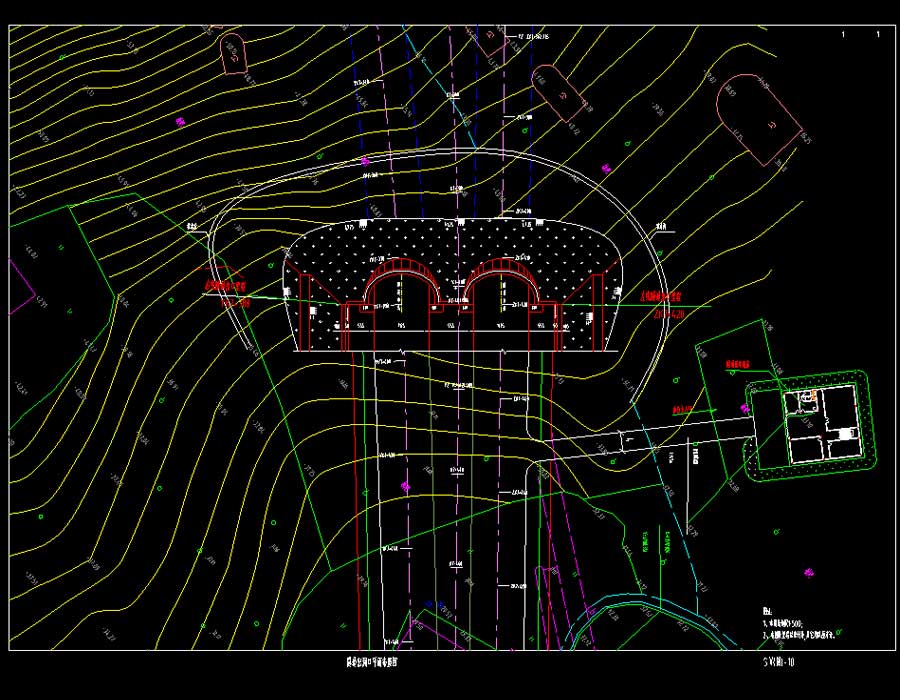

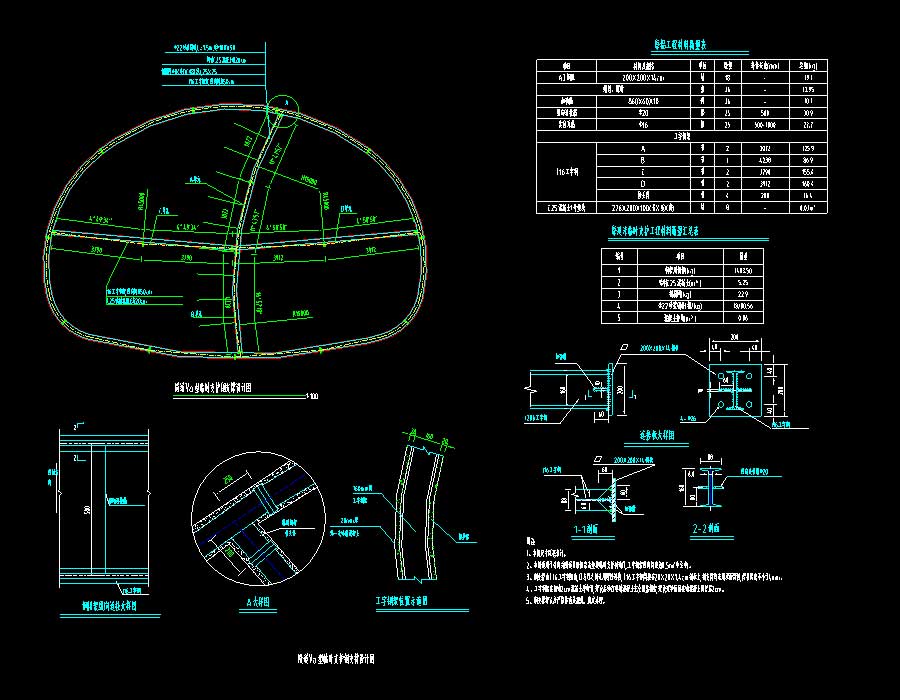

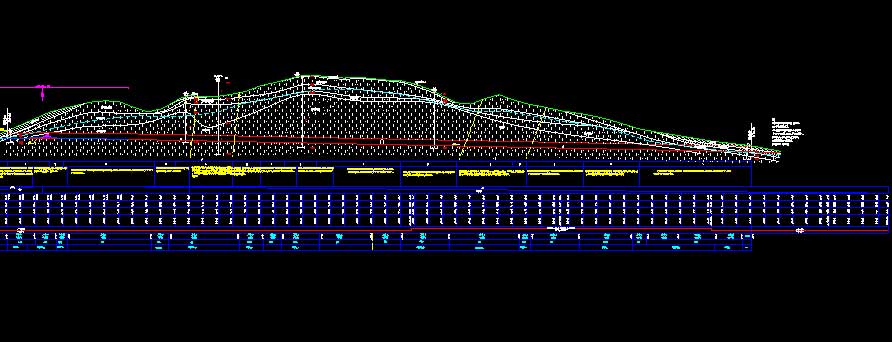

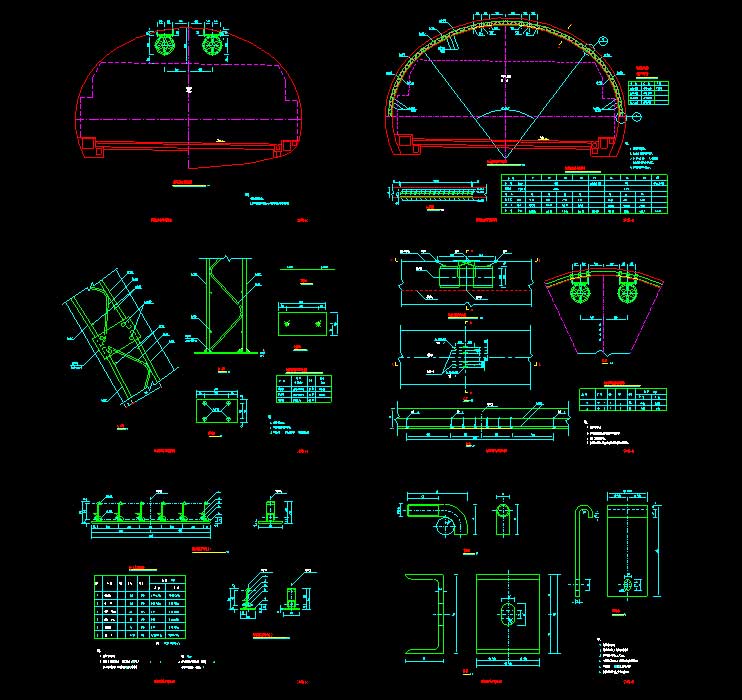

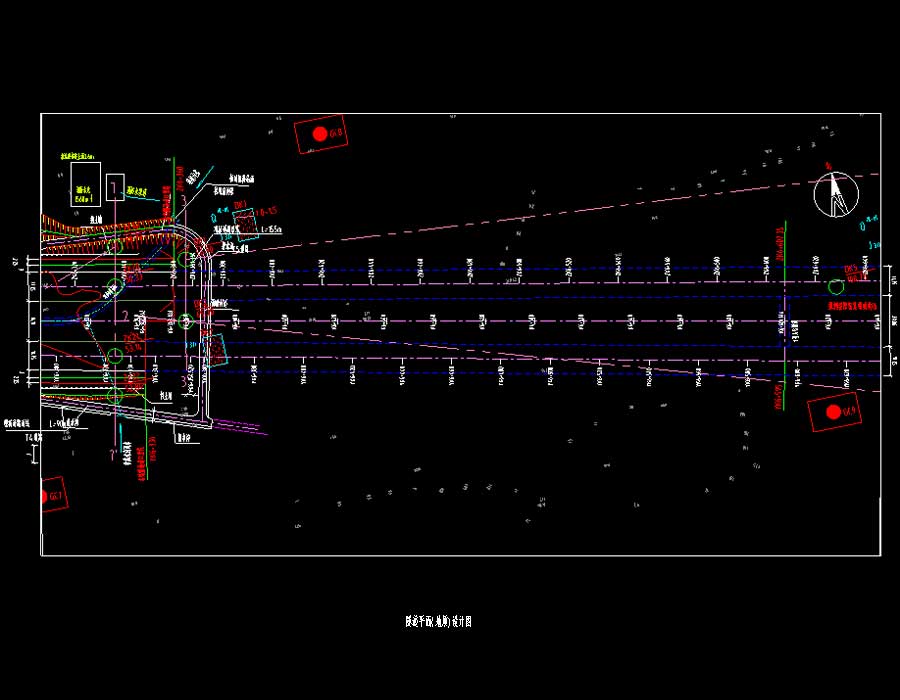

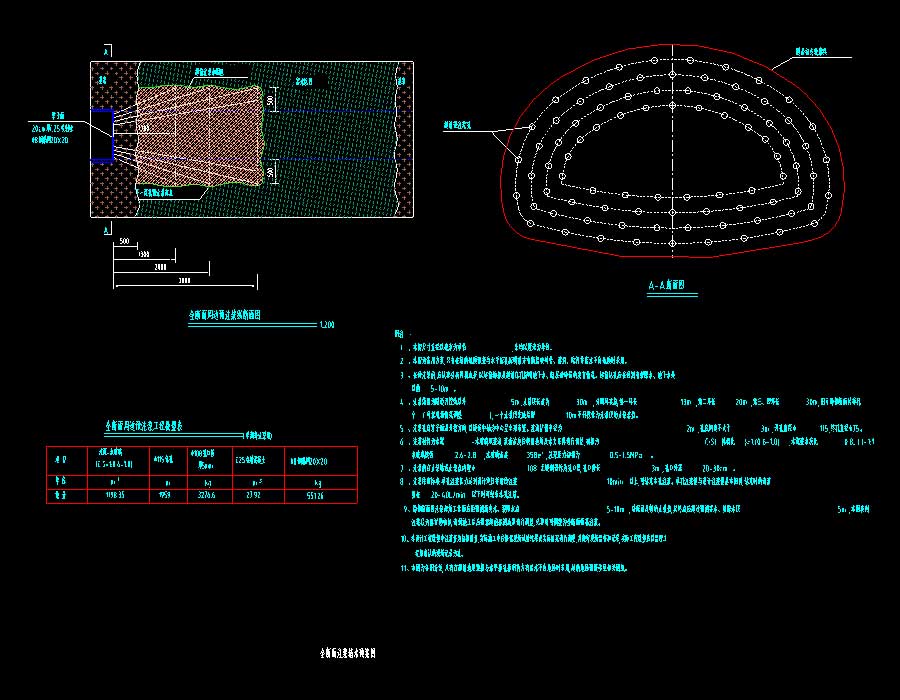

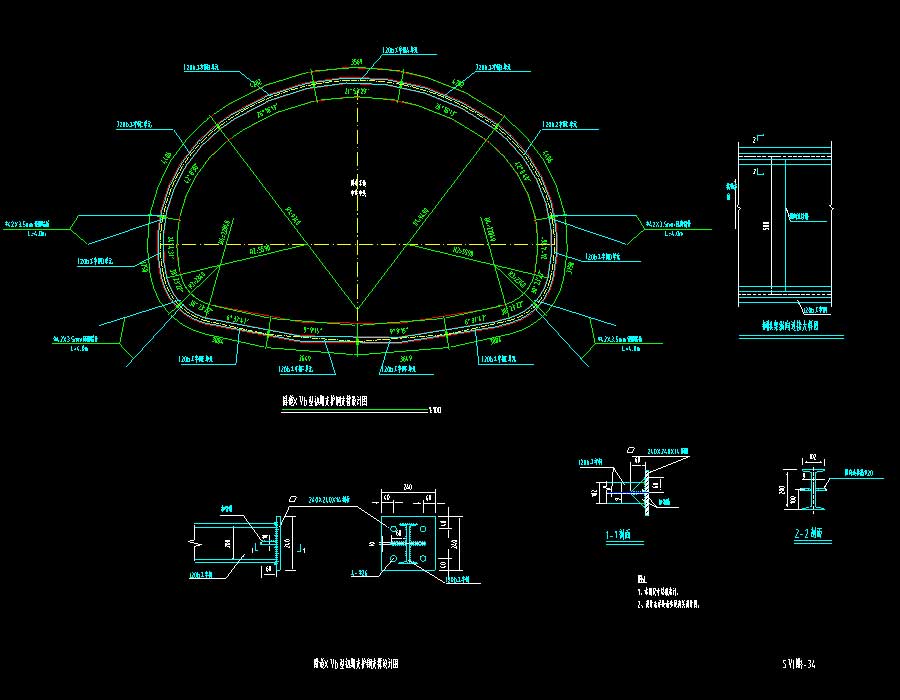

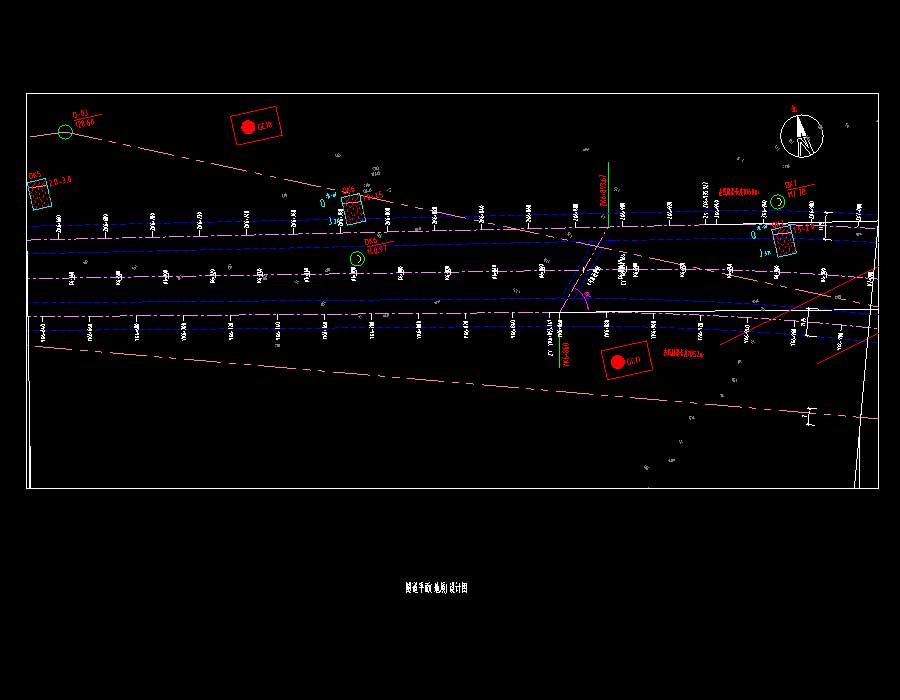

说明：某三车道隧道土建及通风工程（含计算书），本隧道工程结构型式主要由分离式隧道、小净距隧道等组成，设计范围为左线ZK6 360～ZK7 420，全长1060米；右线YK6 336～YK2 388，全长1052米。设计技术标准：基准期为100年；道路等级为城市Ⅱ级主干道；设计车速为50k米/h；地震基本烈度为Ⅶ度，地震动峰值加速度0.1g；纵坡最大为3%，最小2%；隧道内行车道宽度为11.75米，隧道限界净高为5米，检修道净高为2.5米，检修道宽度为1米，隧道总净宽为 13.75米（单洞）；行人横洞建筑限界为净宽2米,净高2.5米；行车横洞建筑限界为净宽4.5米,净高5米；路面结构为沥青混凝土路面；防洪标准为1/50。图纸内容含：隧道设计说明，隧道平面（地质）设计图，隧道左、右线纵断面设计图，隧道建筑限界及内轮廓设计图，隧道紧急停车带建筑、横洞建筑限界及内轮廓设计图，隧道进、出洞口平面布置图，隧道进、出口洞门设计图，隧道施工场地布置图，断面设计图，配筋设计图，支撑设计图，管棚设计图，导管设计图，锚杆设计图，隧道施工步序设计图，主洞与车行横洞交叉口设计图，横洞卷帘门、防火门设计图，注浆止水、堵水设计图，防排水设计图，隧道沟槽设计图，监控量测设计图，地质预报设计图，隧道洞内装饰设计图，隧道路面结构及分仓设计图，风机平面布置图、安装及预埋、预留洞室设计图，照明配电箱洞室、本地控制器预留洞室设计图，防火卷帘门控制箱设计图，隧道消防预留预埋设计图等等。
