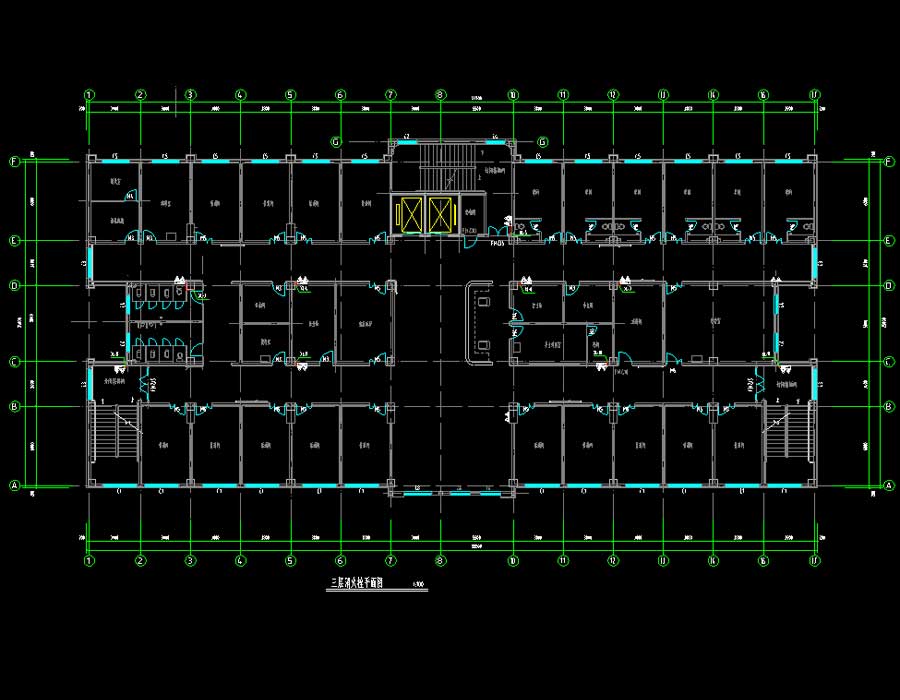

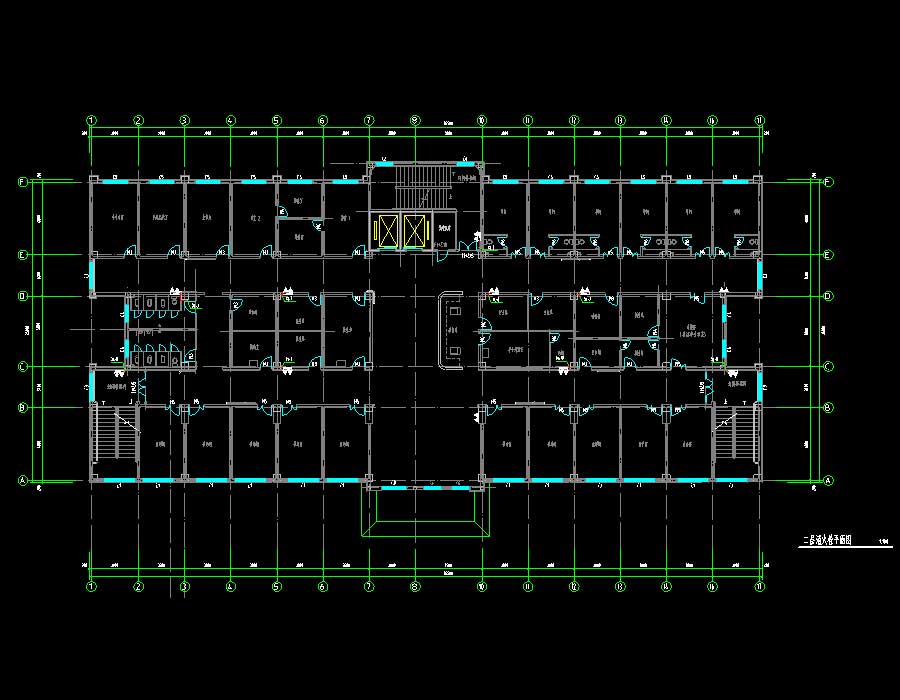

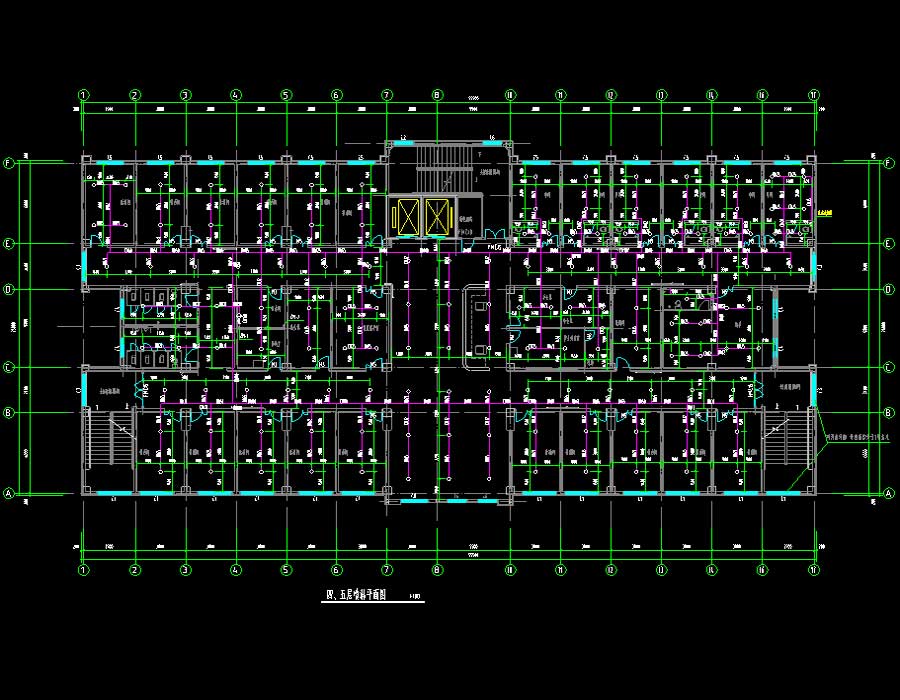

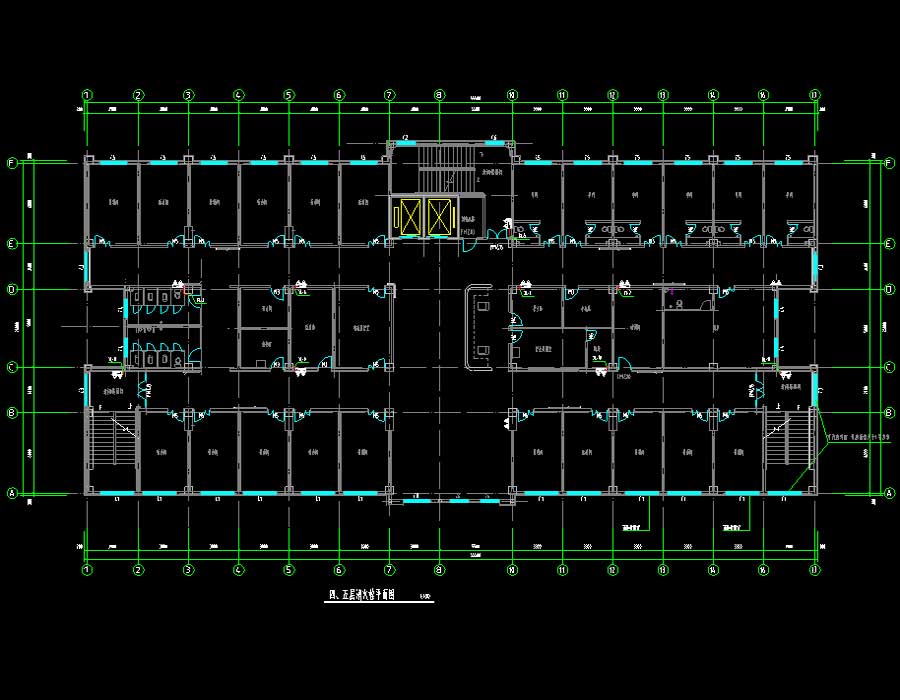

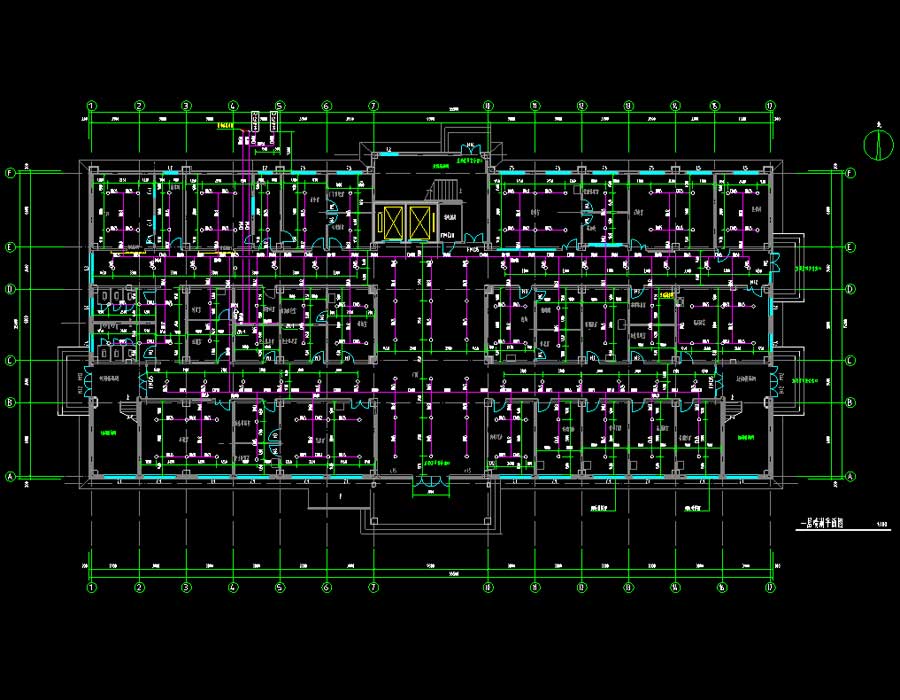

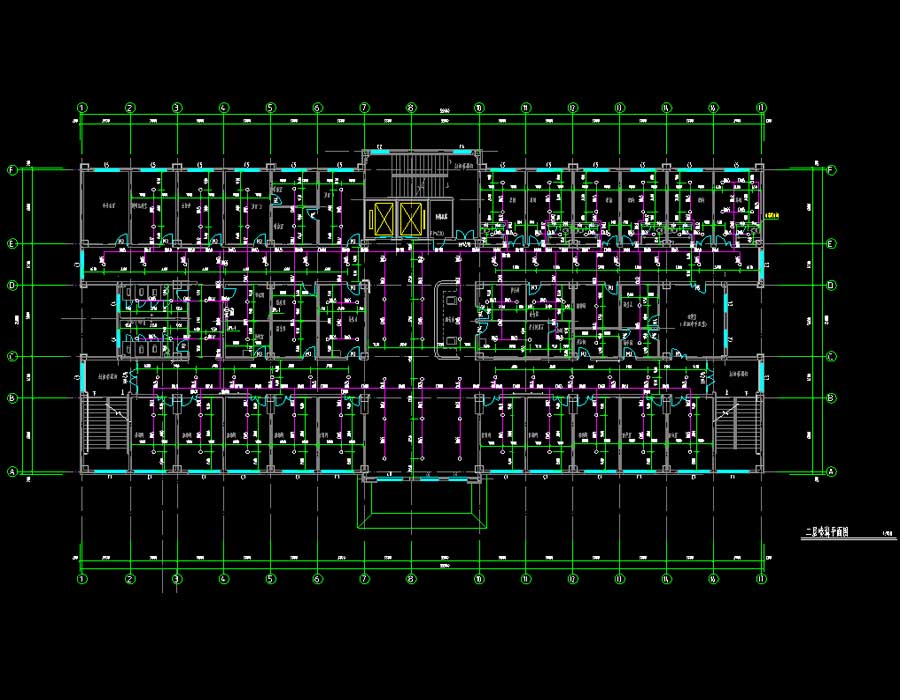

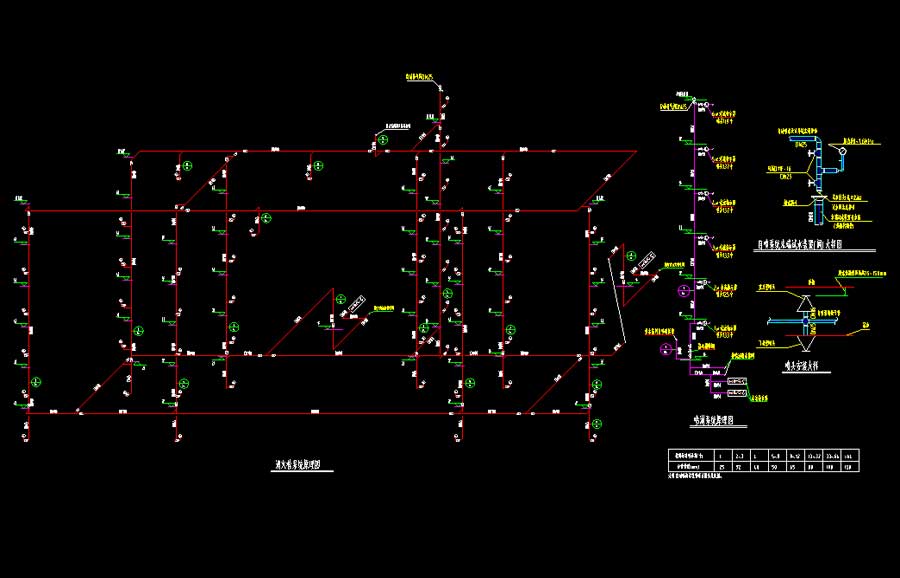

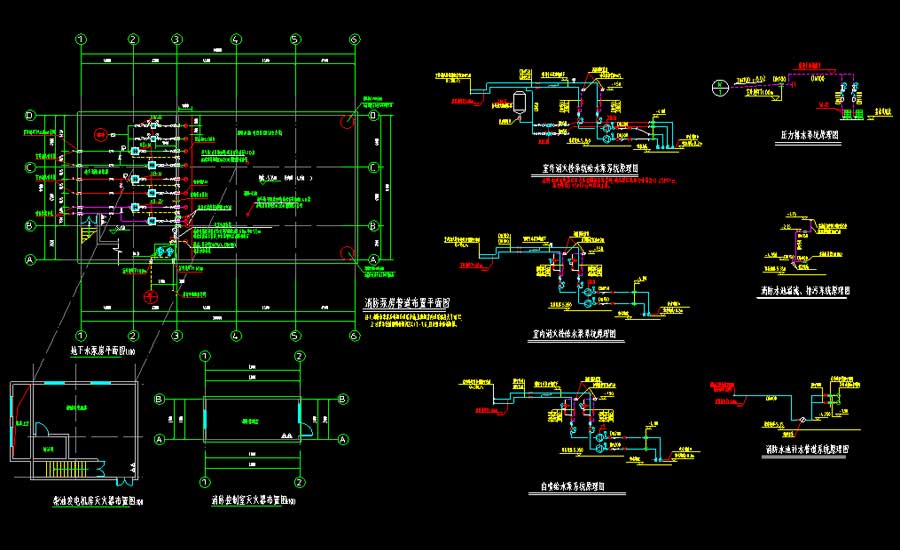

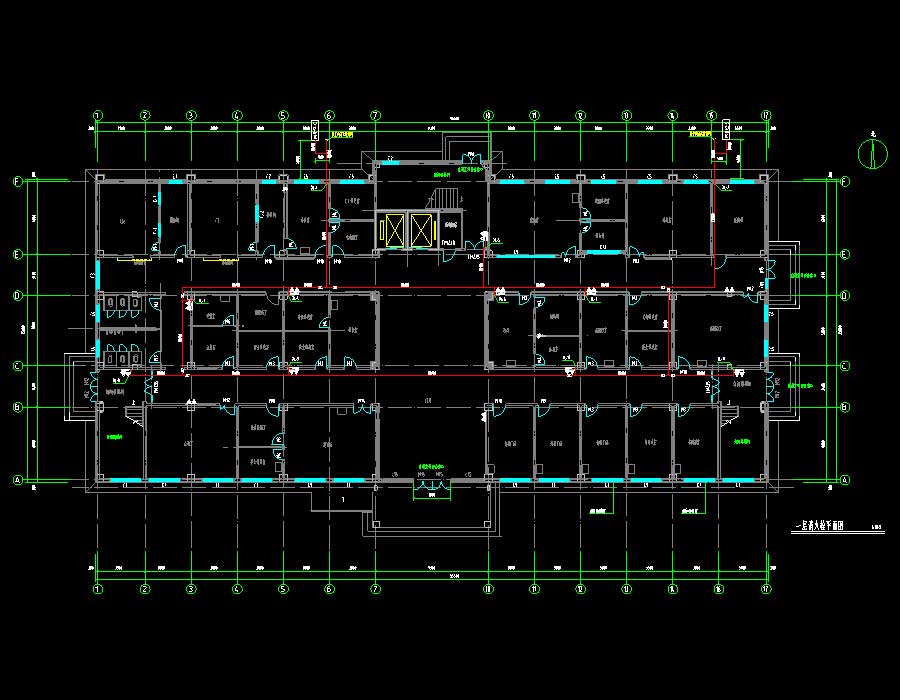

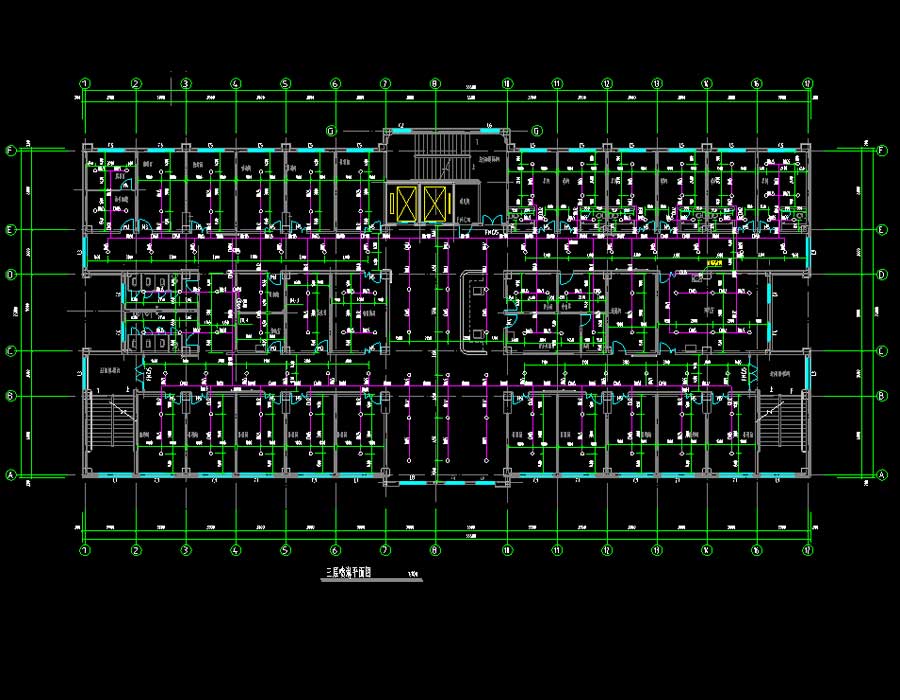

说明:某多层医院装修工程给排水施工图,建筑高度为22.61米,地上层数6层,总建筑面积为8238.57平方米。设计范围:室内装修工程设计,包括室内消火栓、喷淋、灭火器及室内防排烟系统的设置;以及消防水池及消防泵站内部管线布置及设施设置。图纸内容含:消防设计说明,消防水池及泵房设计说明,一层~六层消火栓平面图,设备层(水箱间、排烟机房)平面图,一层~六层喷淋平面图,六层防排烟平面图,消火栓、喷洒系统原理图,水箱间系统原理图,消防外线平面示意图,消防泵房管道布置平面图,柴油发电机房、消防控制室灭火器布置图,主要设备材料表。
