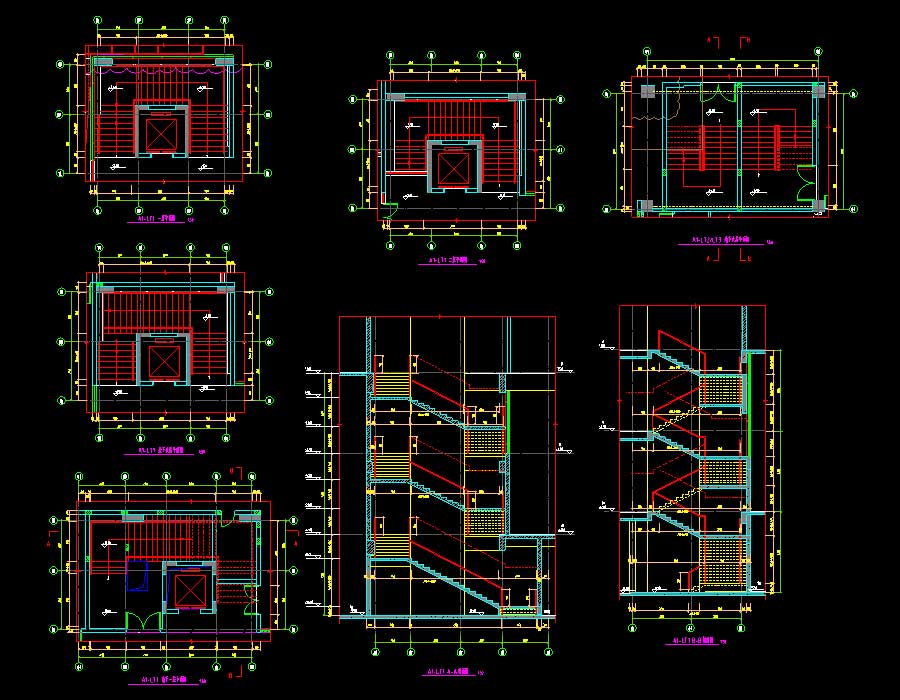

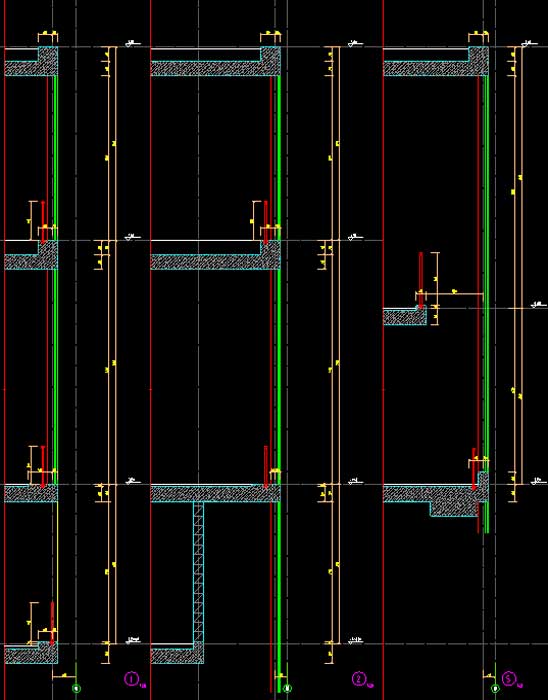

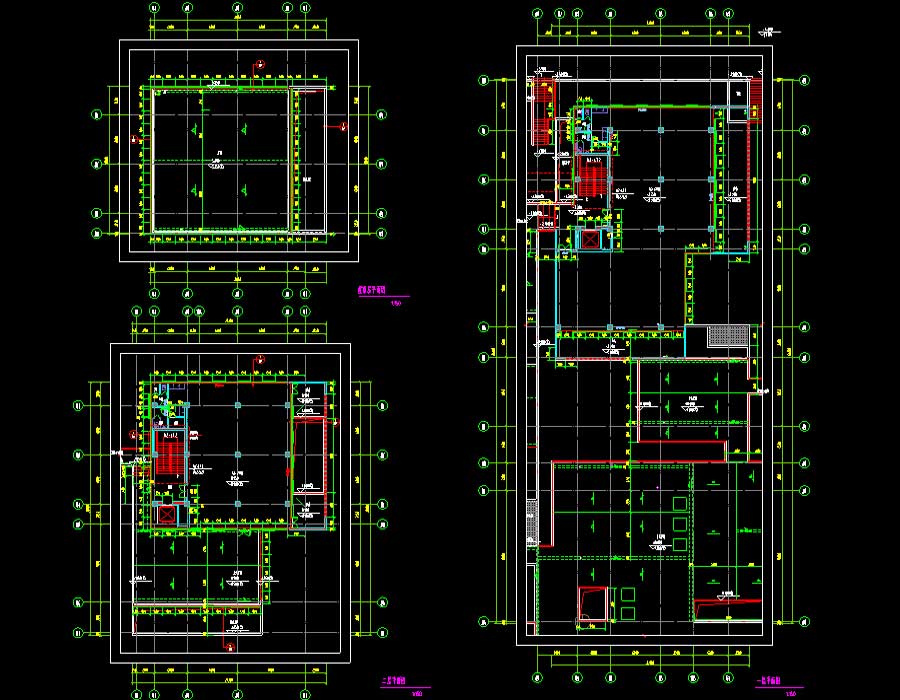

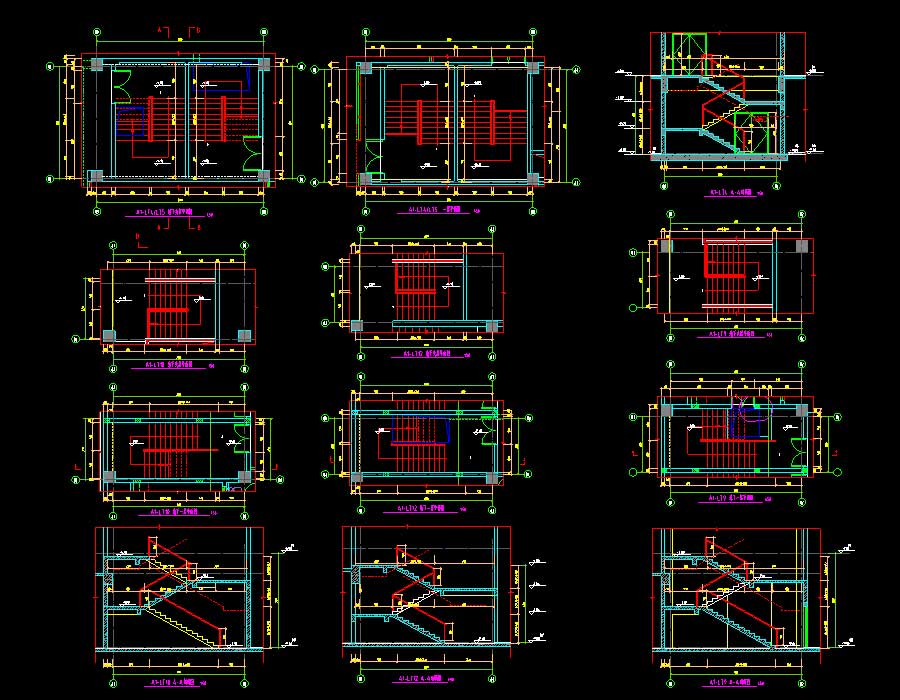

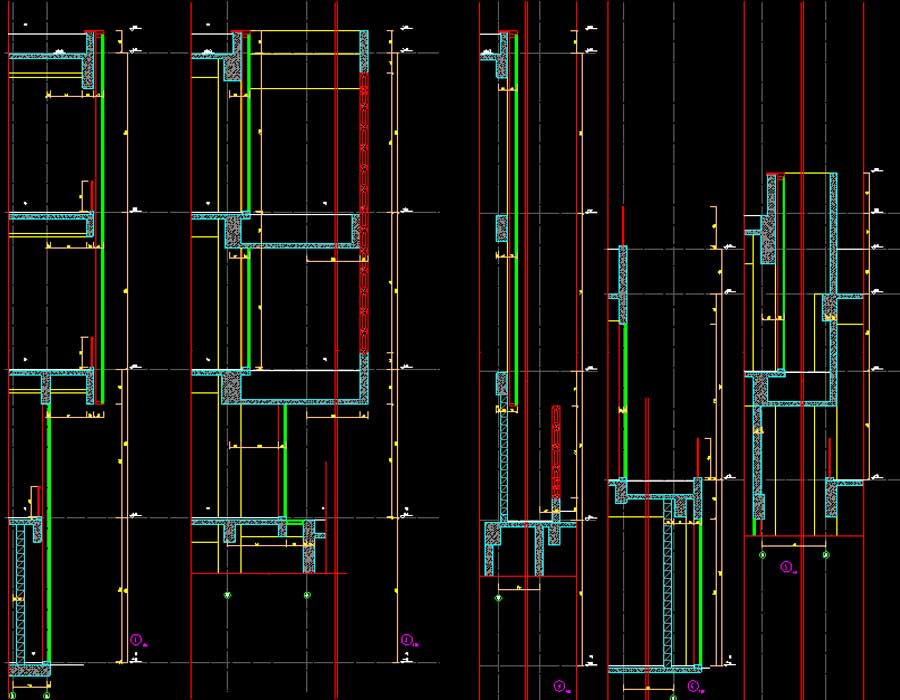

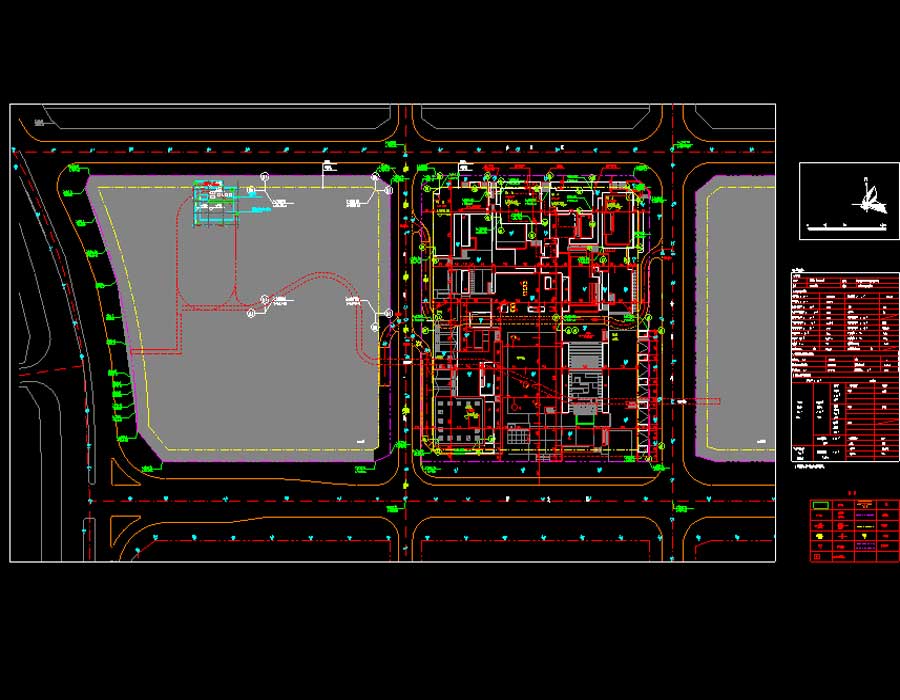

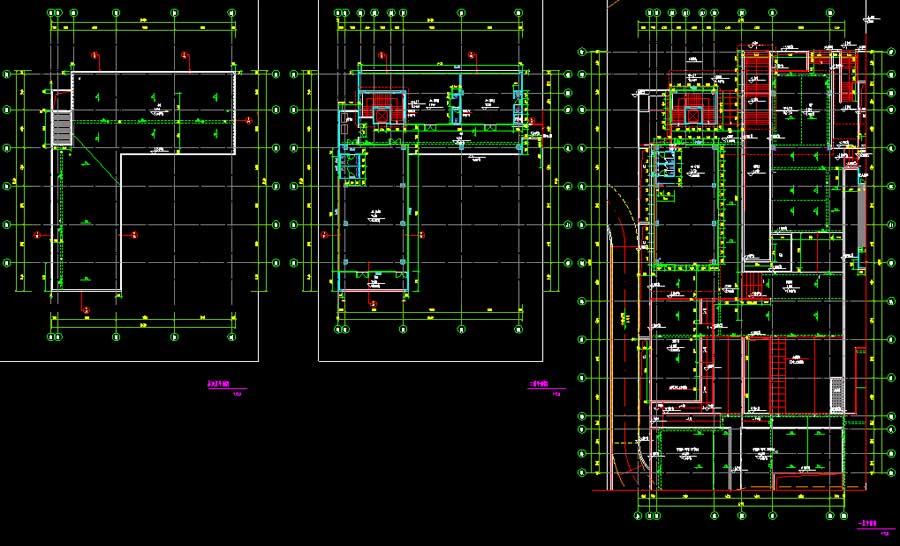

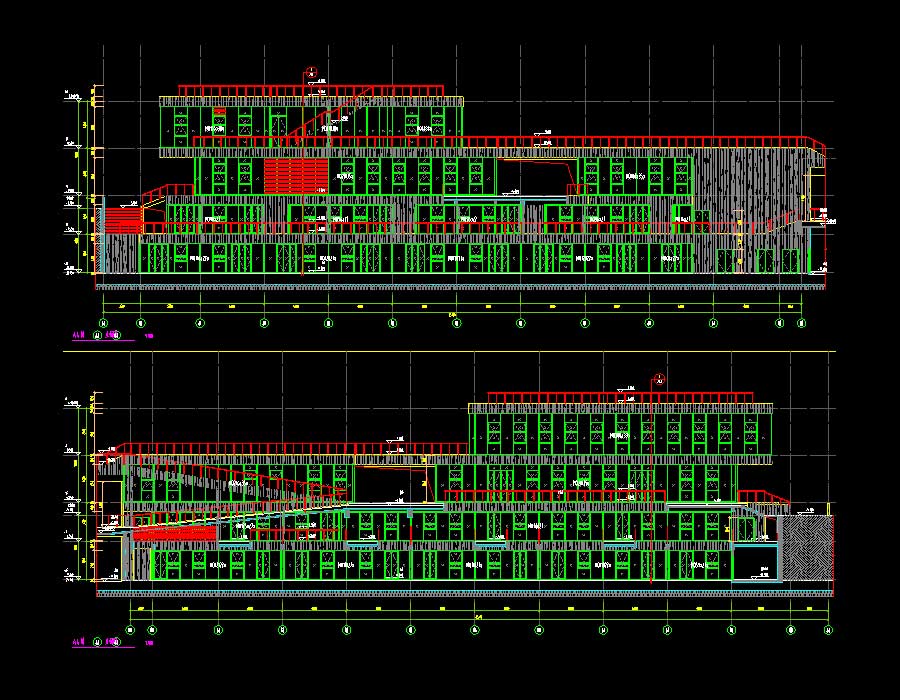

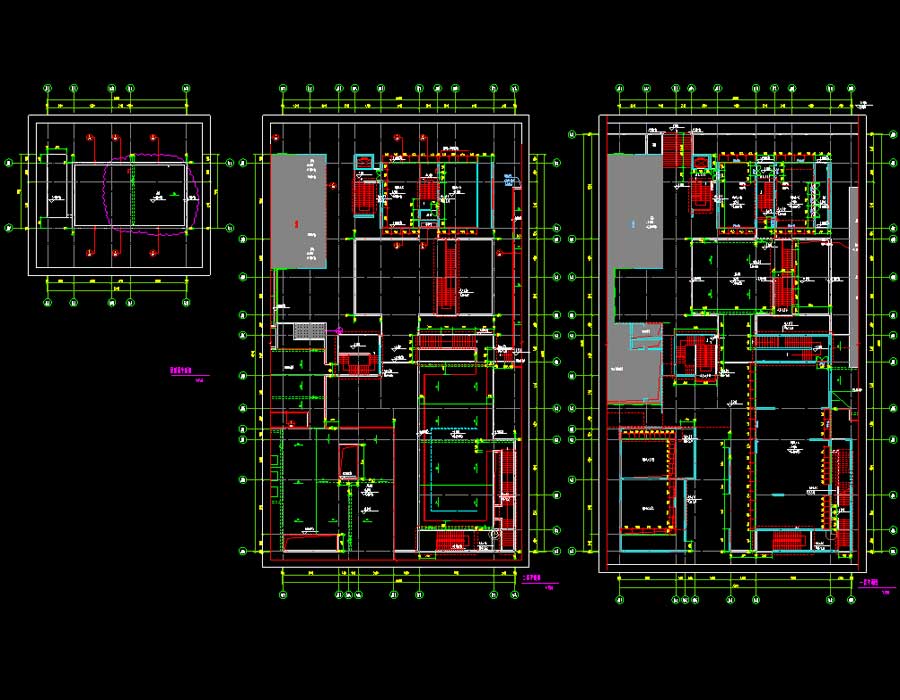

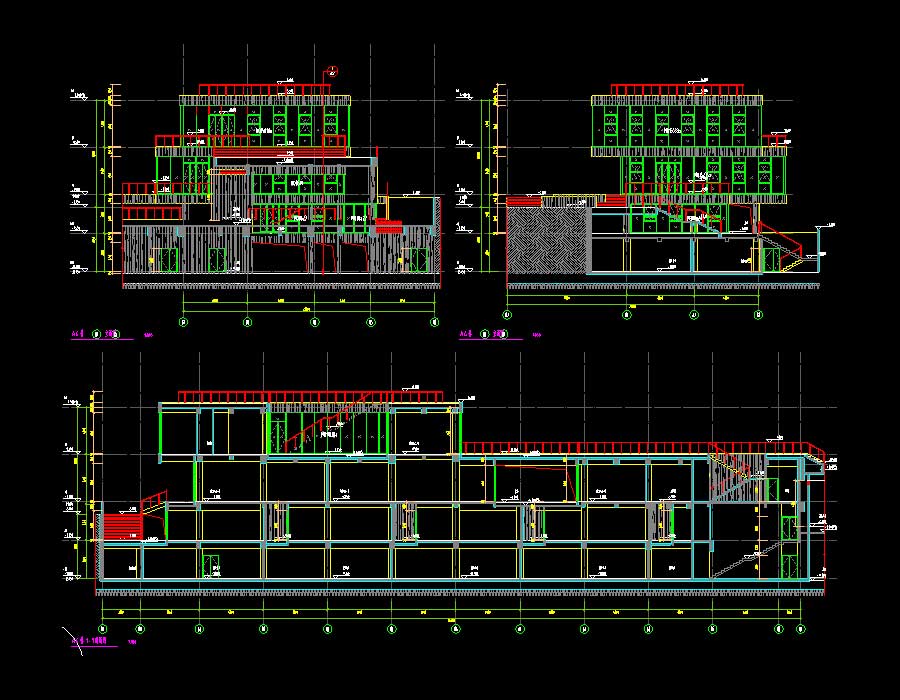

说明:某多栋低层商业楼多专业施工图(含设计更改通知单),包括A1-A4、B1-B3地块。抗震设防烈度为7度,主要结构类型为框架结构。A1-A4、B1-B2地块总建筑面积为25805.13平方米,建筑高度为10米,A1-A4、B1地上层数为2层,B2无地上层,地下层数为2层;B3地块无地上层,地下层数为1层,建筑高度为5米。图纸内容含:建筑说明,节能设计说明专篇,总平面图,平立剖面图,楼梯、墙身、门窗、汽车坡道详图,防火分区平面图,地下室夹层平面图,地下一二层组合平面图;给排水说明,绿色建筑说明专篇,室外给排水总平面图,给排水、消火栓、消防、喷淋平面图,给排水、消火栓、自喷、雨水系统图;结构说明,配筋图,基础平面、结构平面布置图,基础详图,墙柱定位图,楼梯、汽车坡道详图,做法大样图;电气说明,弱电、消防、电力、照明、接地、火灾自动报警平面图,干线、照明、弱电系统图,变电所系统及布置图;暖通说明,空调、防排烟平面图,防排烟系统图,冷媒系统图等等。专业包括建筑、结构、给排水、电气、采暖通风。
建筑面积:25805.13㎡地上层数:2层建筑高度:10m地下层数:2层高度类别:低层图纸深度:施工项目地址:广东省设计时间:2015建筑风格:现代效果图:无
