建标库图纸模型 > 多类专业 > 住宅 > 27层高层住宅楼多专业施工图3704970819
<< 返回列表
27层高层住宅楼多专业施工图3704970819文件大小:15.51M推荐人:wwjsyw图纸张数:134张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:14742.84㎡地上层数:27层建筑高度:79.65m地下层数:2层高度类别:高层图纸深度:施工项目地址:陕西省设计时间:2015建筑风格:现代效果图:无

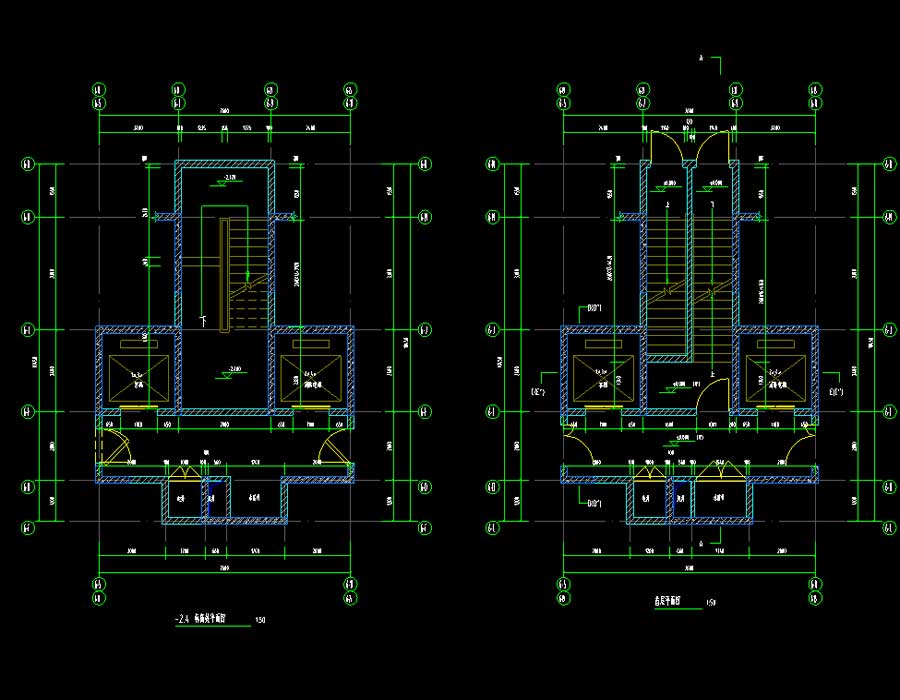

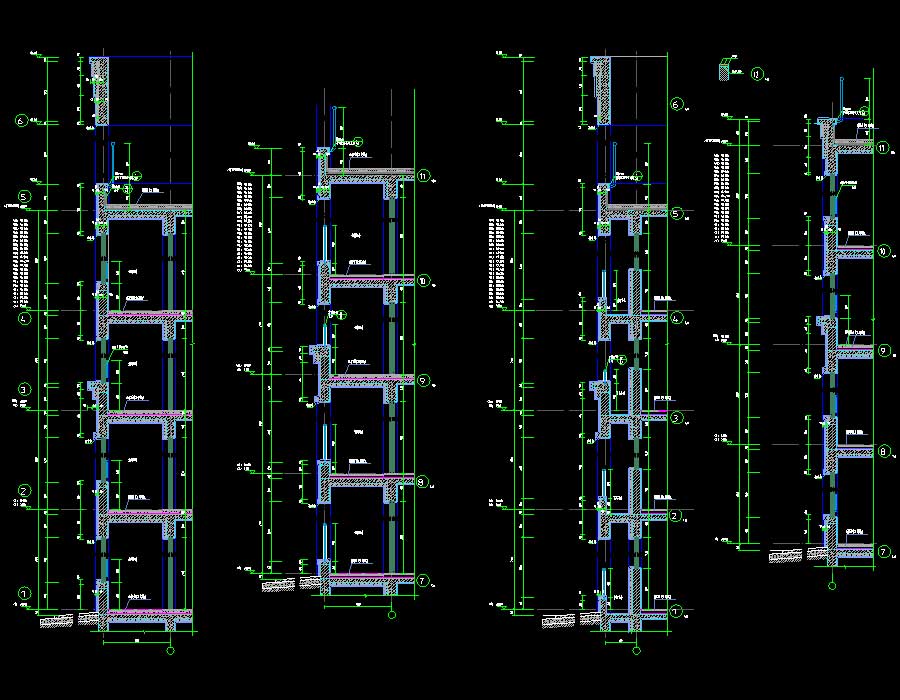

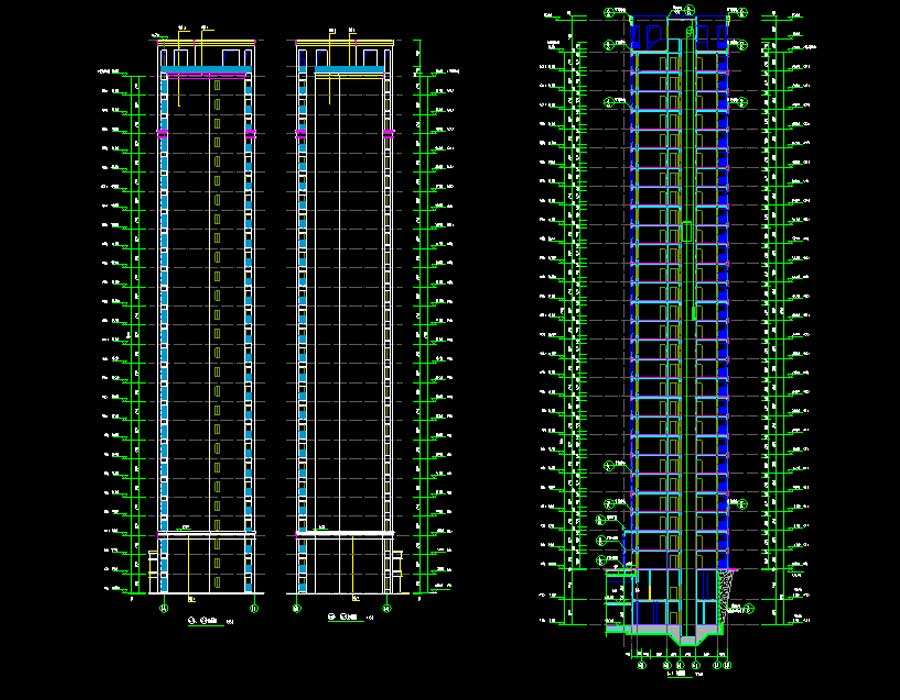

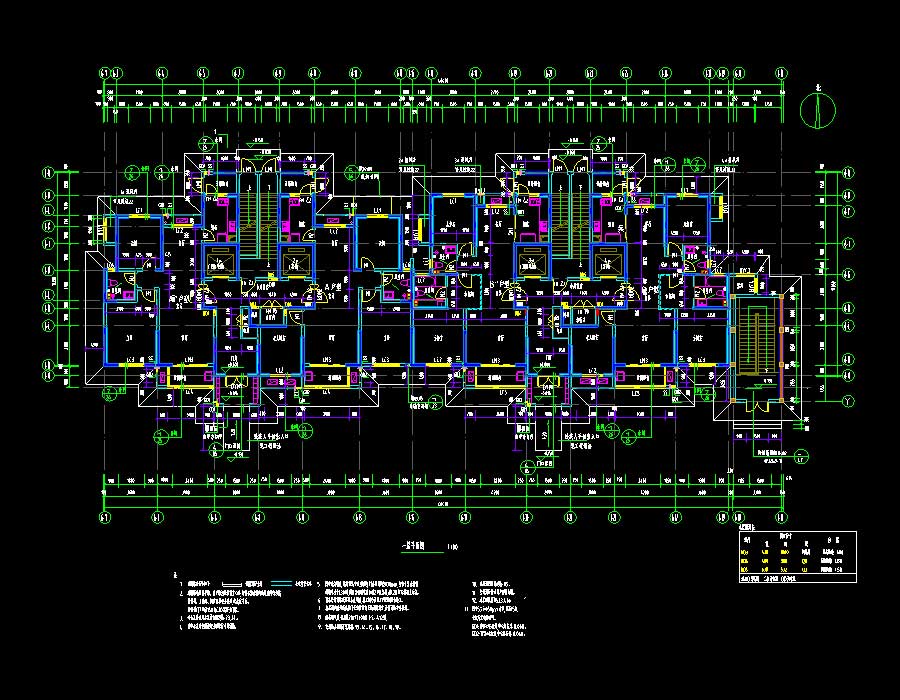

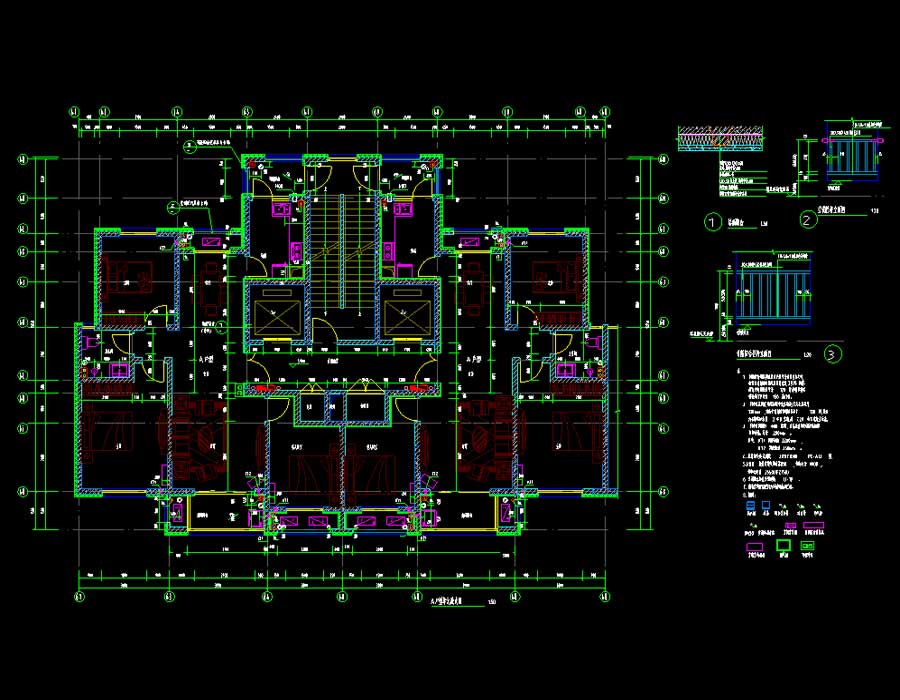

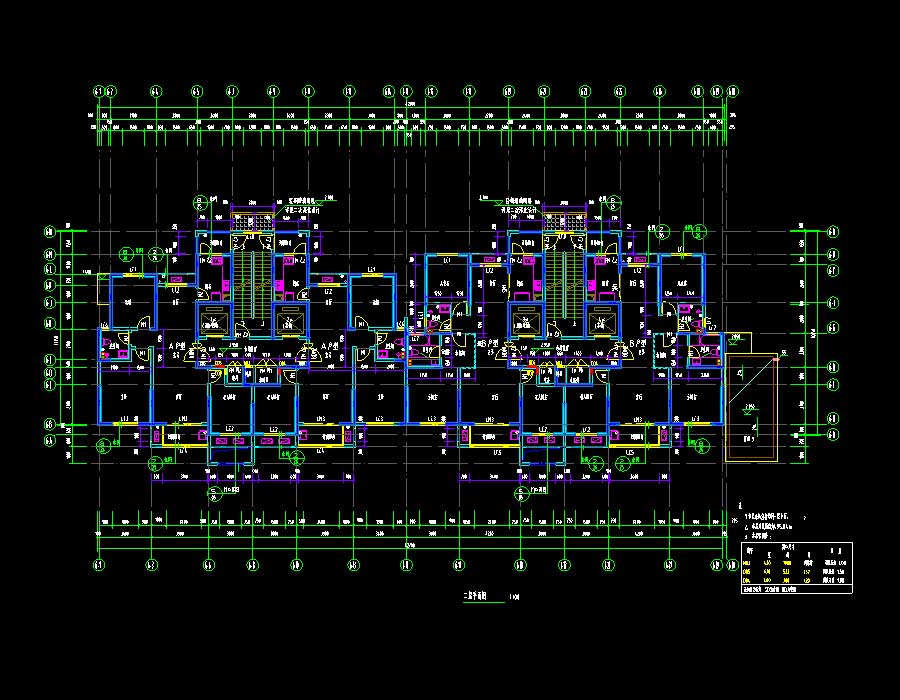

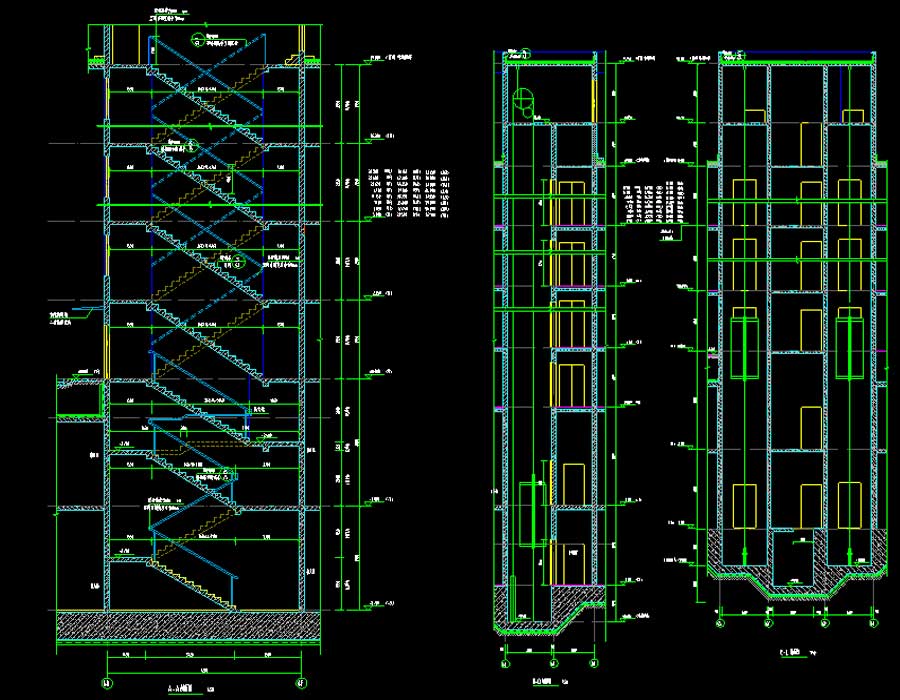

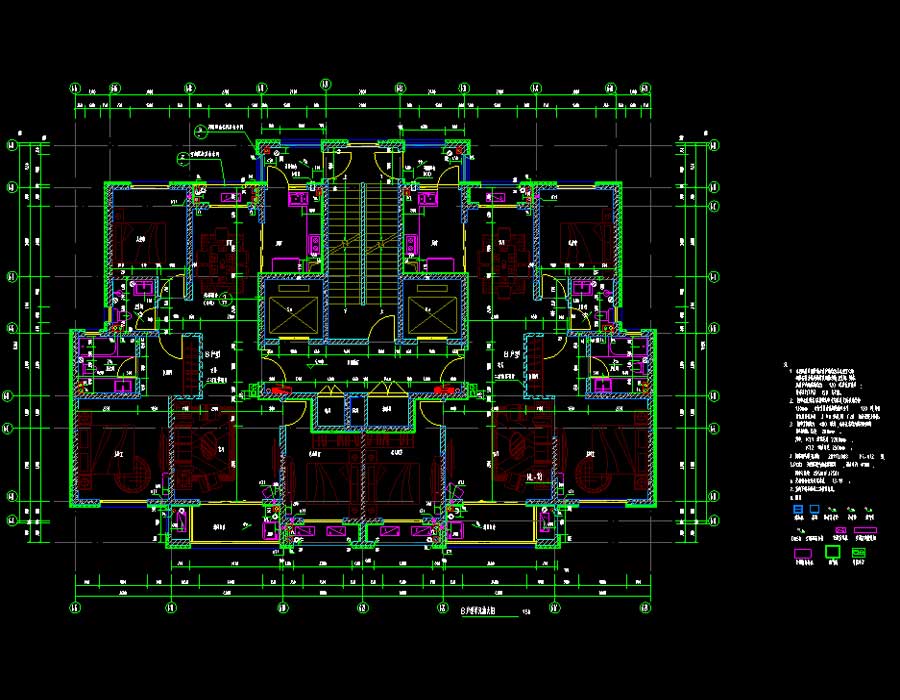

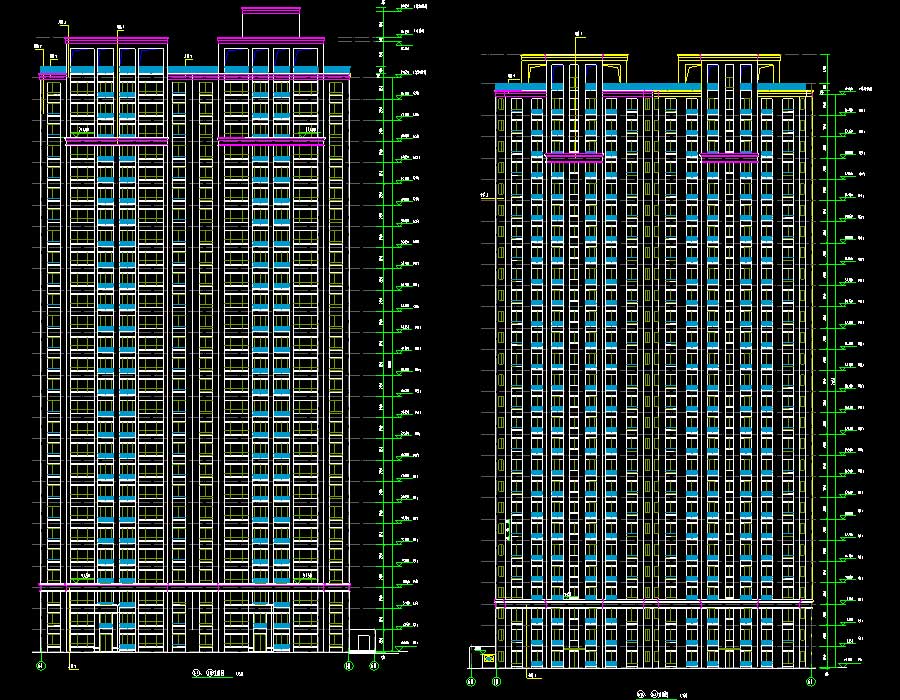

说明:某小区高层住宅楼多专业施工图,抗震设防烈度为8度,主要结构类型为现浇钢筋混凝土剪力墙结构,建筑高度为79.65米,地上层数27层,地下层数为2层,总建筑面积为14742.84平方米。图纸内容含:建筑说明,平面图,立面图,剖面图,墙身详图,门窗详图,门头详图,户型单元放大图,交通核平面图,人防详图,门窗表,做法表;给排水说明,给排水、消防、自喷管道平面图,雨水、冷凝水管道系统图,高区生活给水、热水系统图,消火栓、压力废水、污废水、人防给水、自喷管道系统图,管井大样图,厨房、阳台及卫生间留洞图,消防水箱展开图,主要材料表;结构说明,桩平面、结构布置图,墙柱定位图,梁板配筋图,人防详图,楼梯详图,基坑开挖图;电气说明,照明、弱电、配电与插座、火灾报警、屋面防雷平面图,电气干线、有线电视、火灾报警系统图,动力平面图,电气大样图;暖通说明,供暖、通风平面图,送风系统图、平面图、剖面图,供暖立管系统图,管井详图,人防进、排风口部原理图等等。专业包括建筑、结构、给排水、电气、采暖通风。
