建标库图纸模型 > 给水排水 > 建筑 > 某老年养护院室外工程施工图1509100815
<< 返回列表
某老年养护院室外工程施工图1509100815文件大小:5.85M图纸张数:5张推荐人:Man_791607所属分类:给水排水
分 享
下  载
消防设计:室外消火栓系统生活供水设计:排水设计 :污水系统,废水系统,雨水系统生产供水设计:排水技术:重力排水供水分区 :供水方式 :供水体制:临时高压室外消火栓水量:30L/S室外消火栓水量:30L/S建筑面积:建筑高度:33.75m地上层数:9层地下层数:1层高度类别:中高层图纸深度:施工项目地址:天津市设计时间:2014

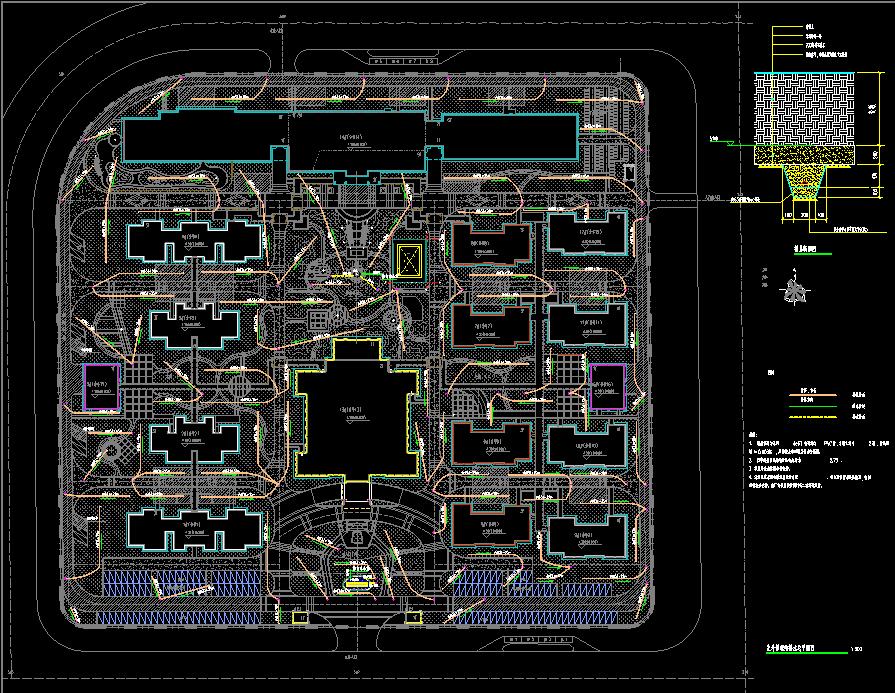

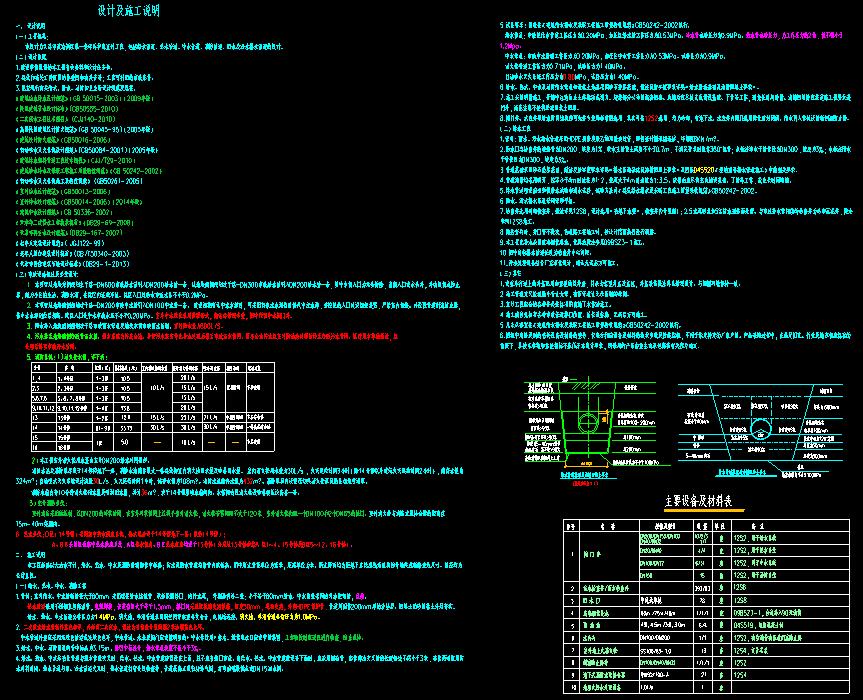

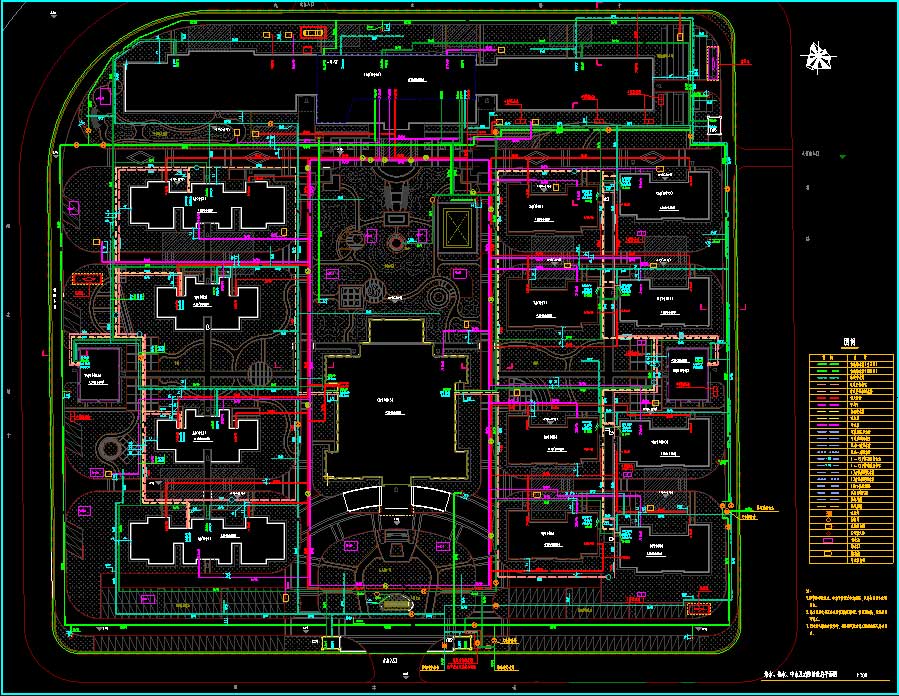

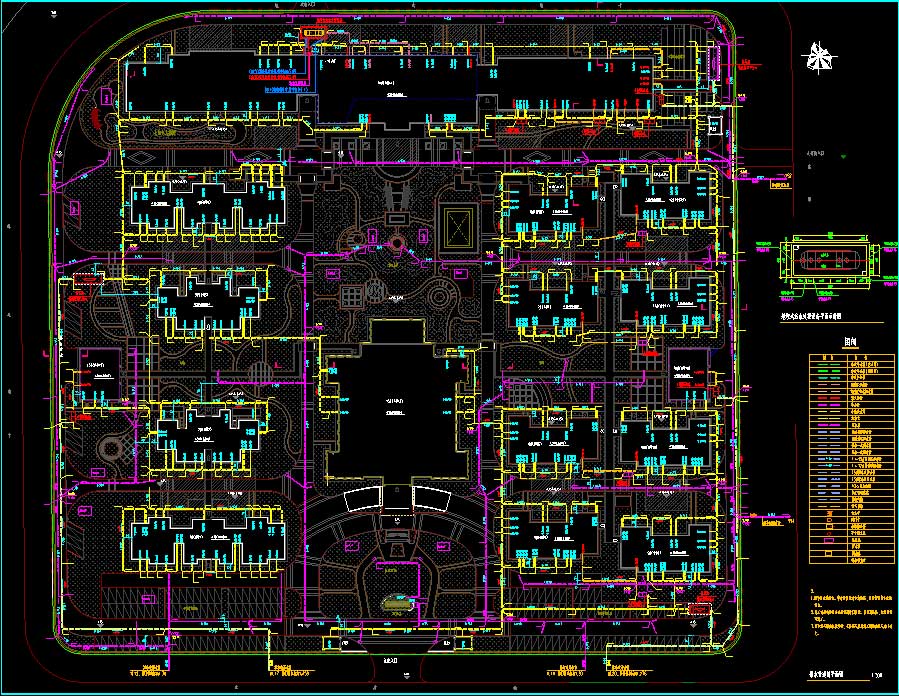

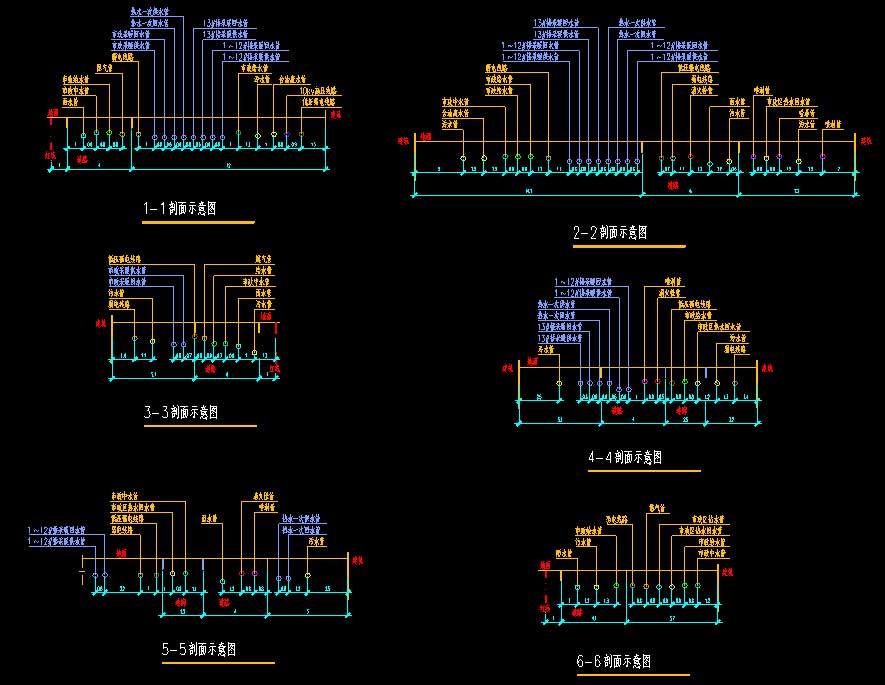

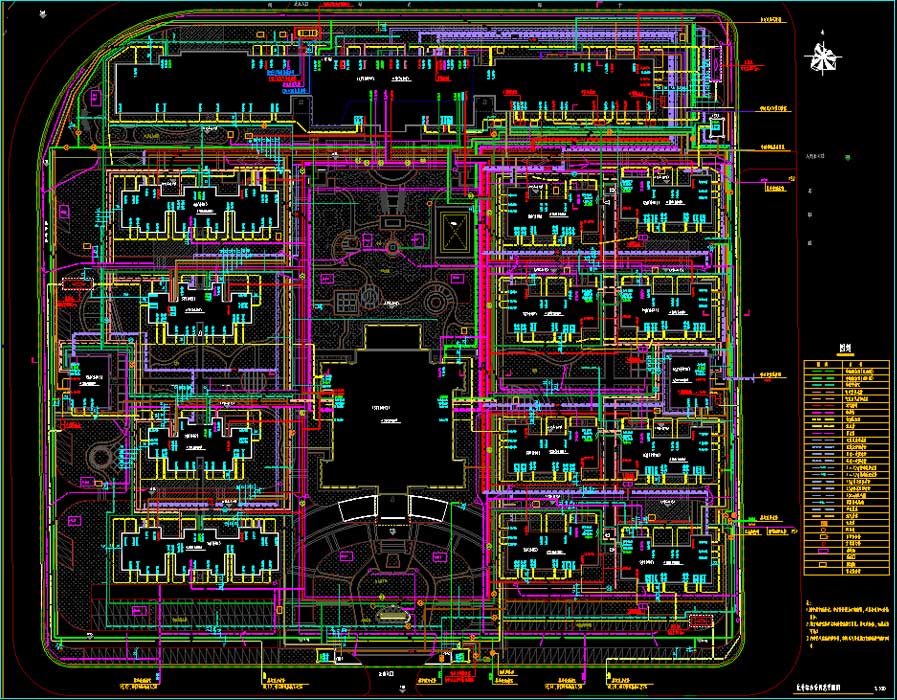

说明:本设计为某第一老年养护院室外工程,包括给水管道、热水管道、中水管道、消防管道、雨水及污水排水管道的设计。室外中水绿化采用微灌形式,做法详景观专业,图中预留中水阀门井。雨水排入地块南侧规划次干路市政雨水管道及地块东侧市政雨水管道。室外雨水量为800L/S。污水排至地块南侧市政管污水管。排水系统为污废合流。粪便污水经室外化粪池处理后排至市政污水管网。厨房含油污水经室外隔油池处理后排至市政污水管网。医疗用水单独排放,经 处理后排至市政污水管网。 消防水池及消防泵房设于14号楼地下一层,消防水池储存最大一栋建筑物室内消火栓用水量及喷淋用水量。 室内消火栓用水量为30L/s ,火灾延续时间3小时(除14号楼以外建筑火灾延续时间2小时),储存水量为324m3;自动喷水灭火系统设计流量30L/s,火灾延续时间1小时,储存水量为108m3。消防水池储存水量为432m3。消防泵房内设恒压切线消火栓泵及恒压切线喷淋泵。消防水箱内存10分钟消火栓用水量及喷淋用水量,共计36m3,设于14号楼屋顶水箱间内。水箱间内设消火栓及喷淋稳压设备各一套。热水系统:D区(14号楼)采用集中热水供应系统,热水机房设于14号楼地下一层(供给14号楼);A、B区采用区域集中热水供应系统,A区热水机房、B区热水机房均设于13号楼(分别从13号楼供给A 区1~4、15号楼及B区5~12、16号楼)。内容含室外综合管网总平面图、室外综合管网剖面图、设计说明及材料表、给水、热水、中水及消防管道总平面图、排水管道总平面图
