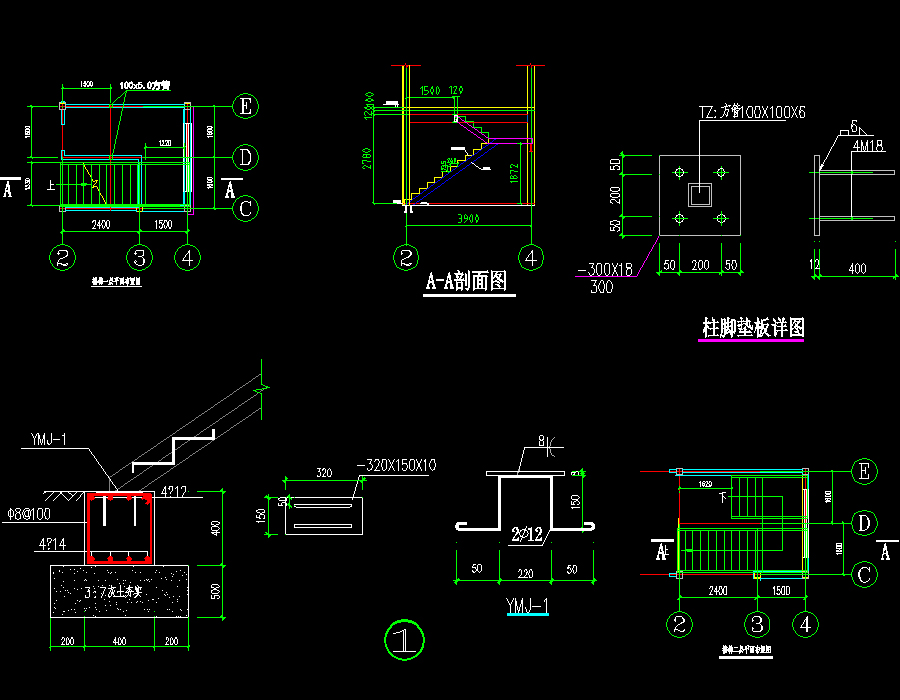

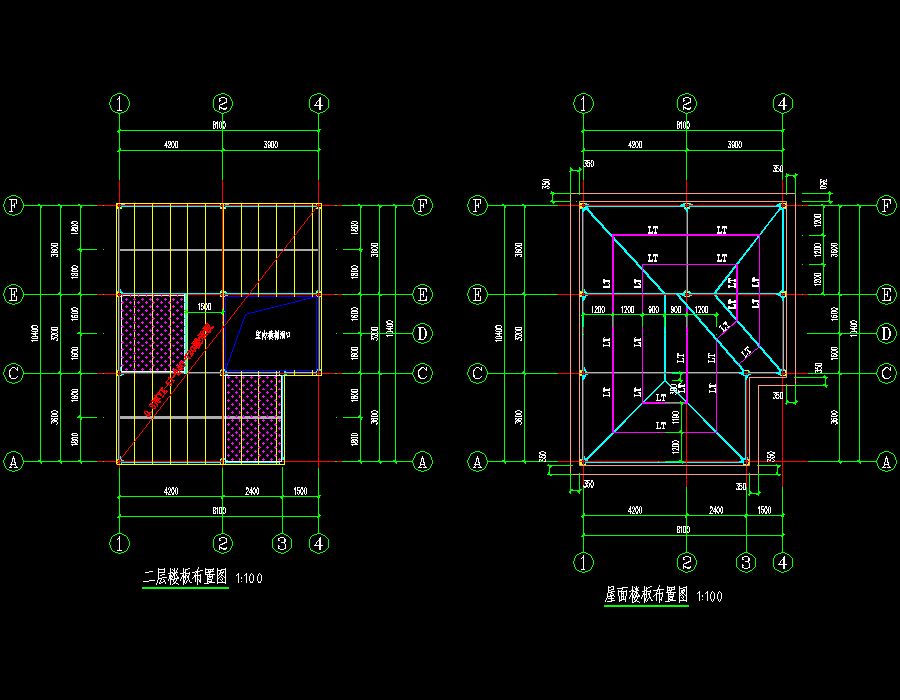

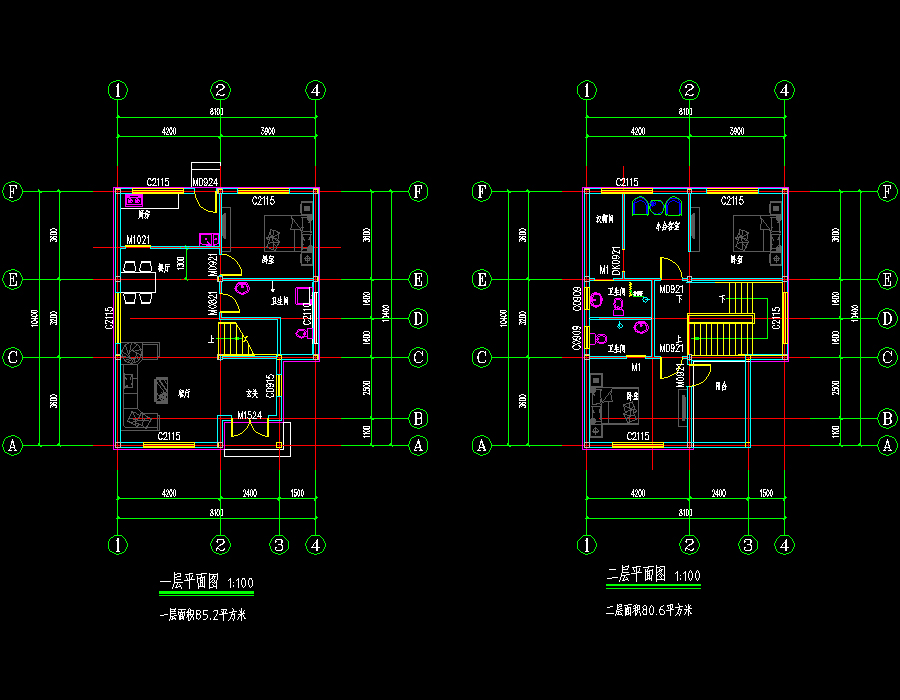

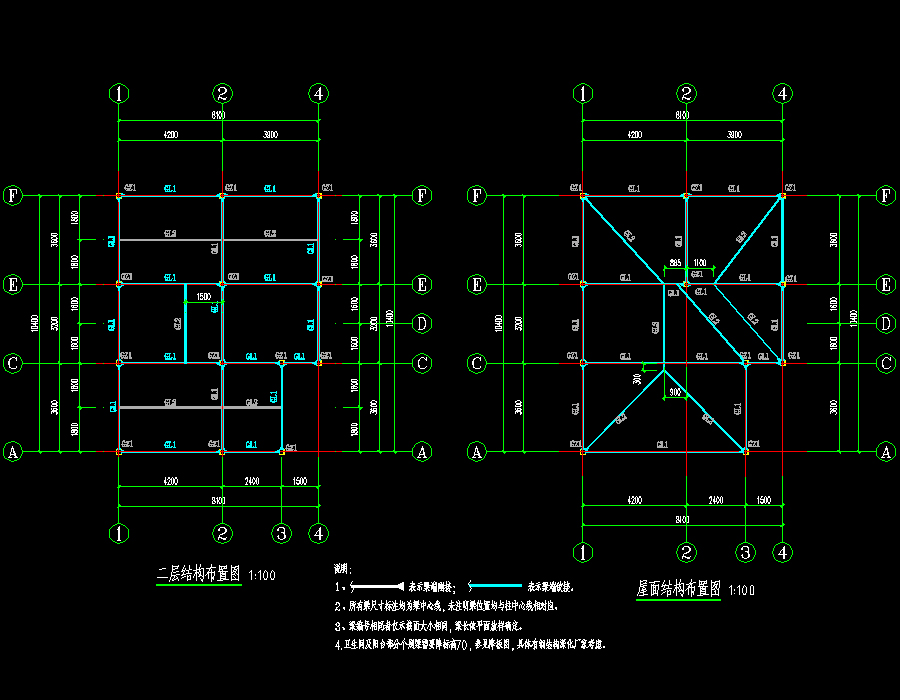

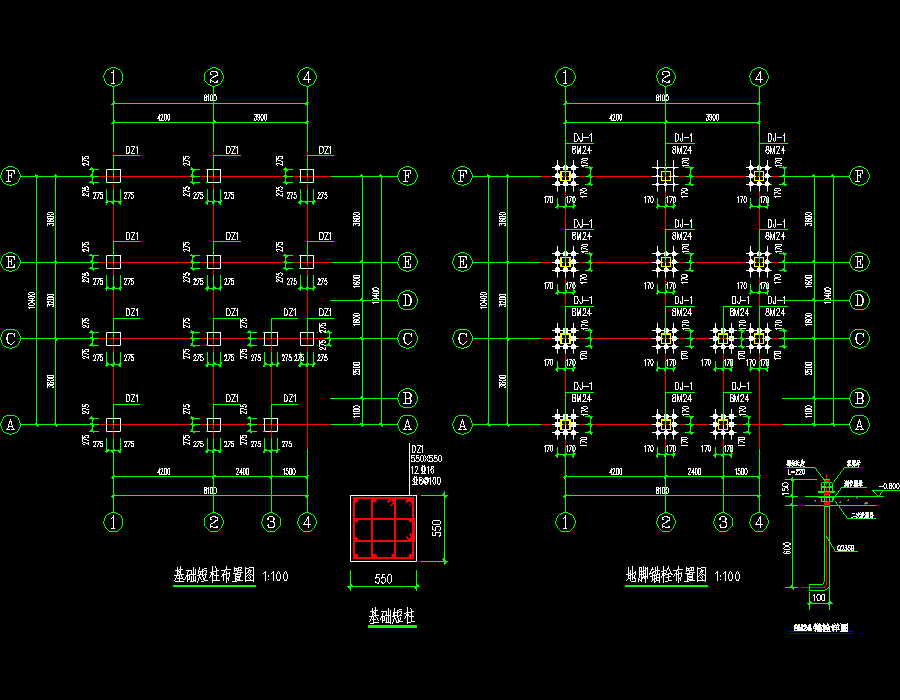

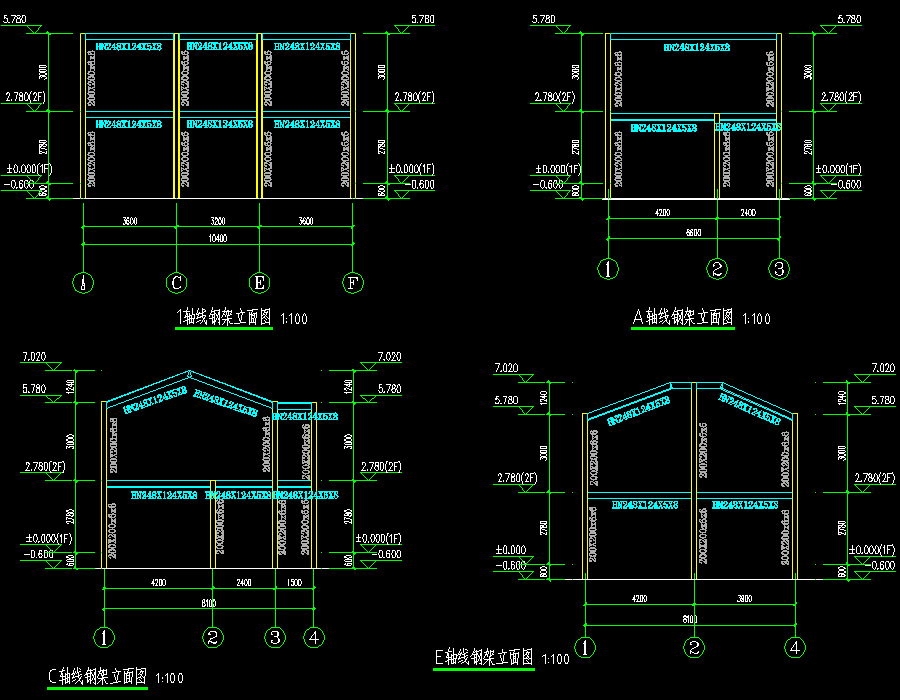

说明:该项目为二层轻钢别墅结构施工图,含两套户型,结构形式为钢框架结构,基本风压为0.45KN/㎡,基本雪压0.40KN/㎡,抗震防裂度为8度(0.20g);图纸内容包含:结构设计总说明、一、二层平面图、基础平面布置图、柱脚节点详图、锚栓详图、基础短柱、基础短柱布置图、地脚锚栓布置图、二层结构布置图、屋面结构布置图、二层楼板布置图、屋面楼板布置图、楼板节点详图及说明、1轴线钢架立面图、A、C、E轴线钢架立面图、GL连接大样图、柱脚垫板详图、楼梯平面布置图、楼梯剖面图、楼面配筋详图、楼面降板做法、栓钉详图。
