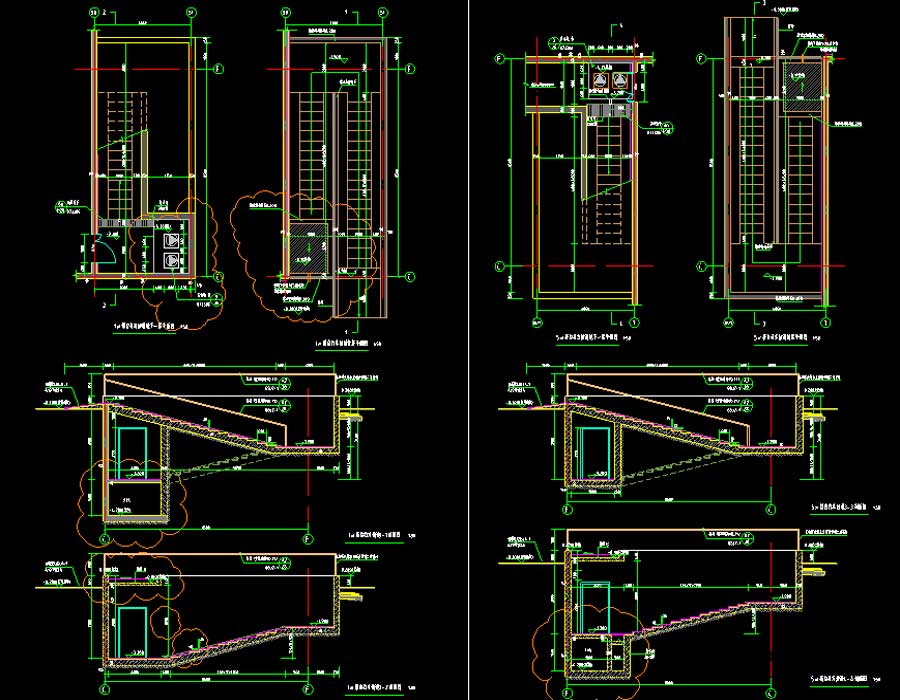

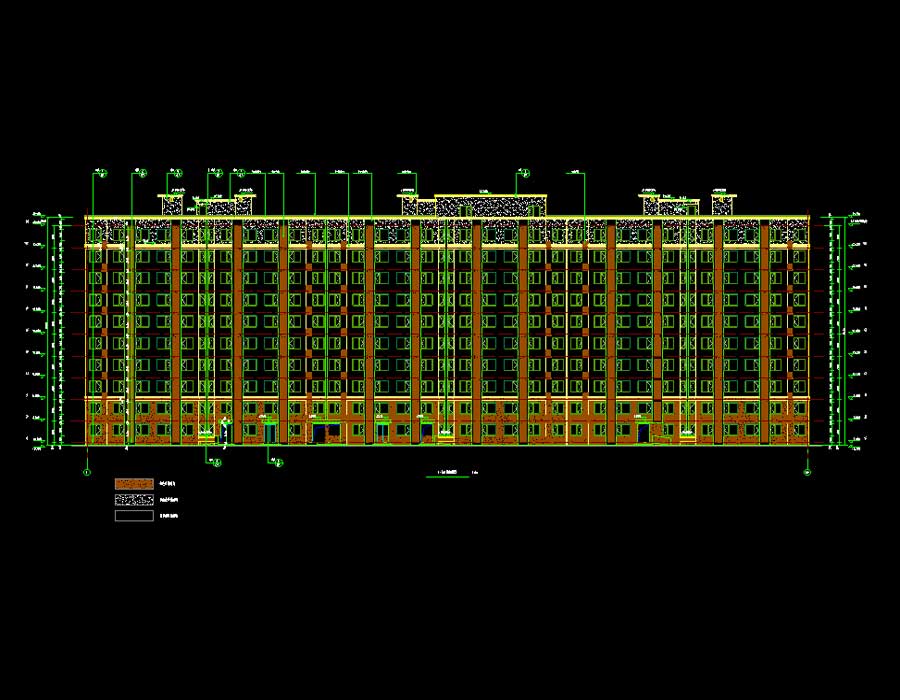

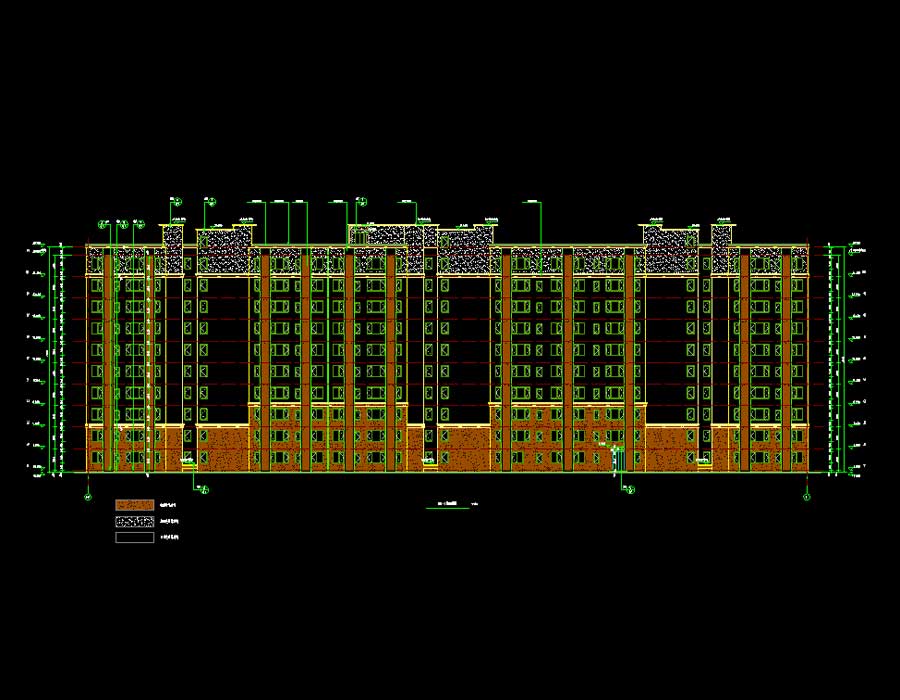

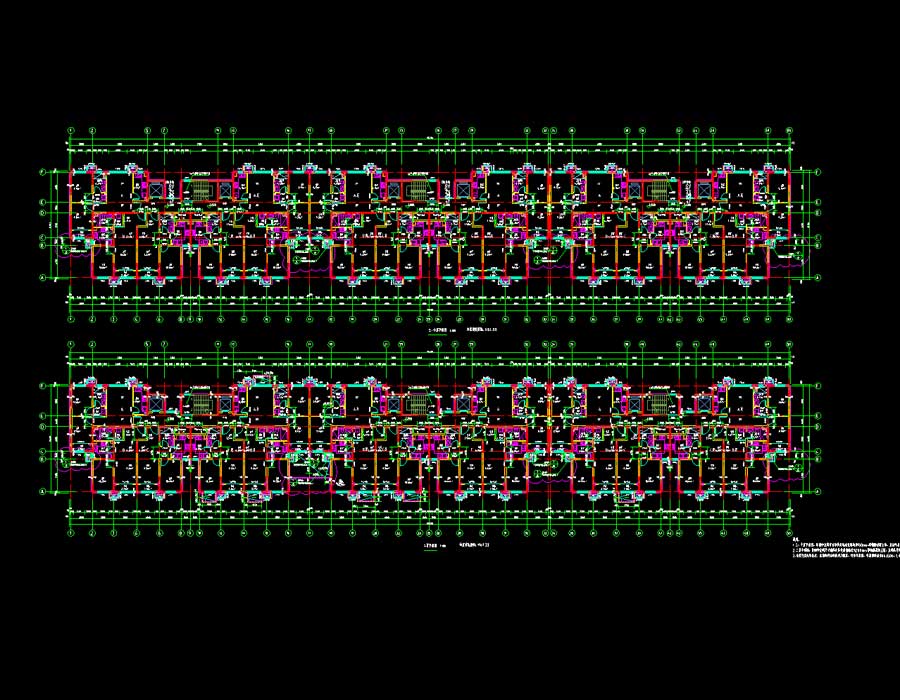

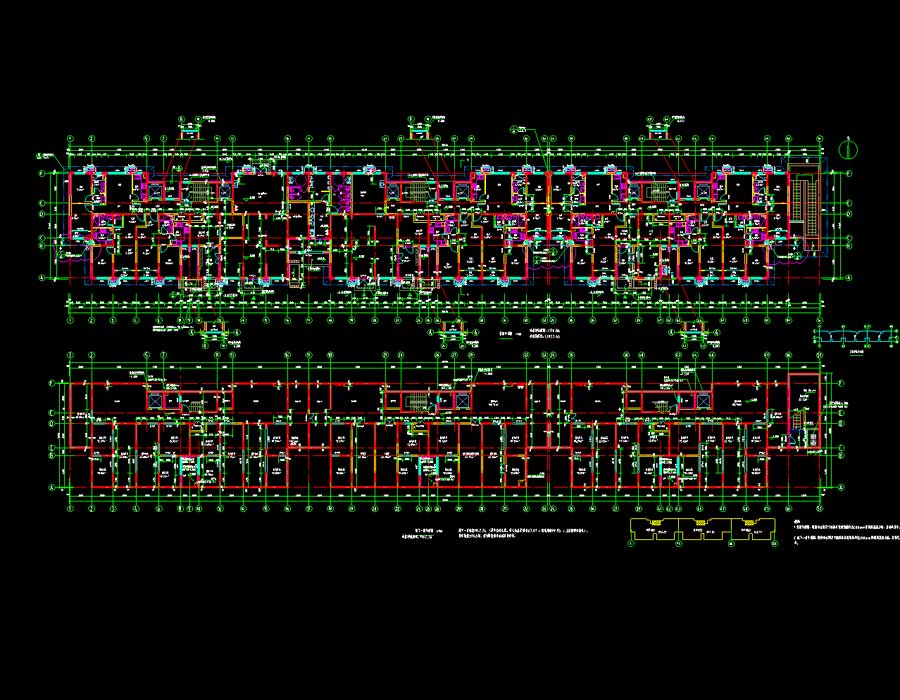

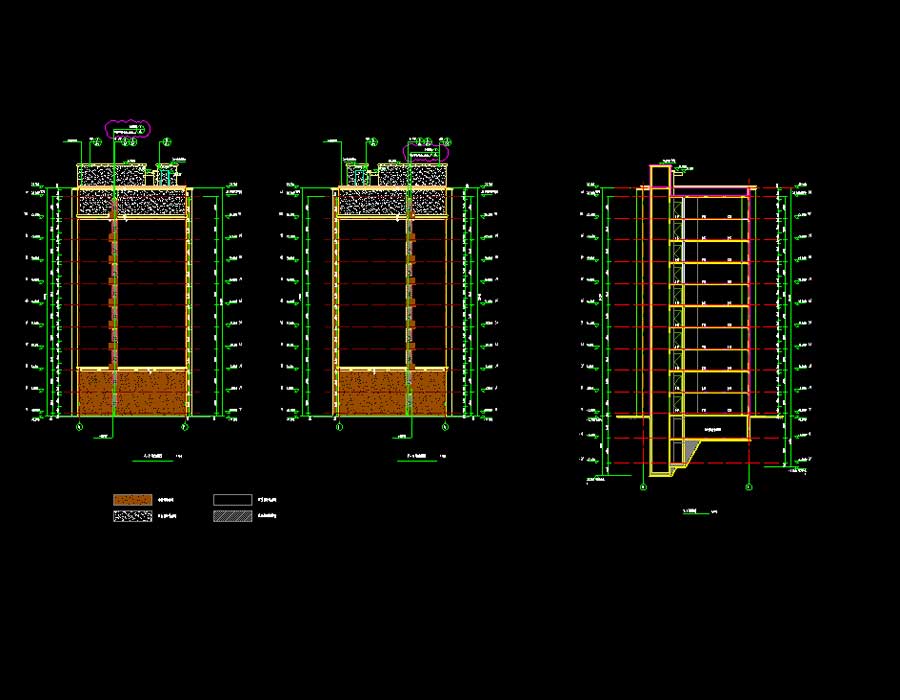

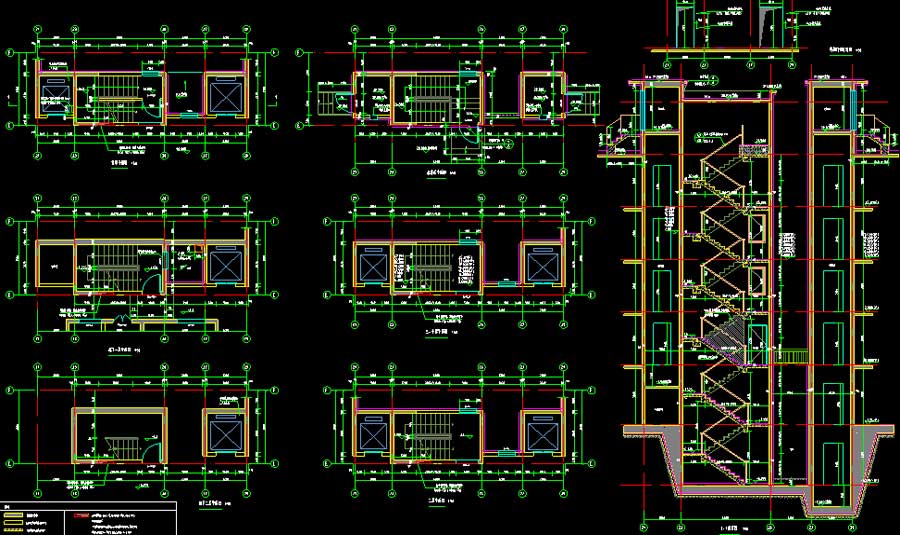

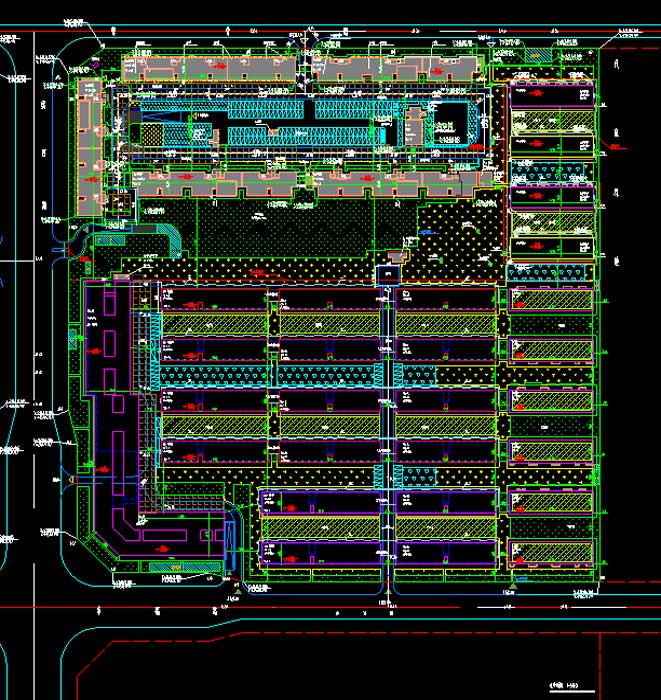

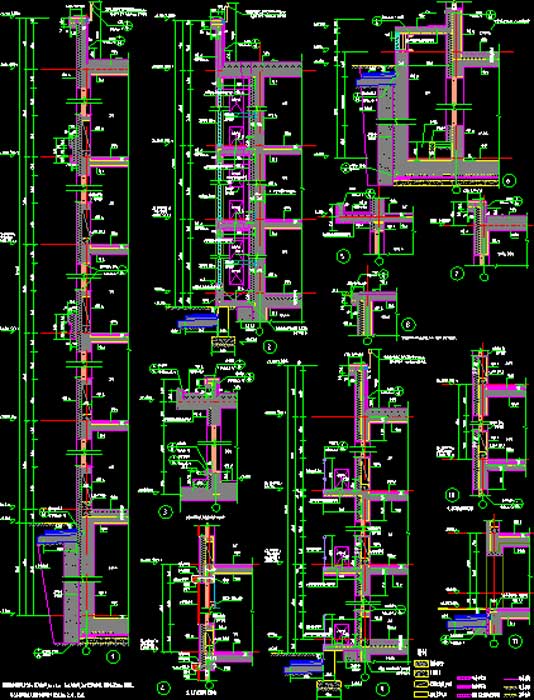

说明:某小区多栋中高层1-5#住宅楼全专业施工图(含二审节能文件报告及权衡表),包括变电所及地下车库。抗震设防烈度为8度,主要结构类型分为住宅楼现浇钢筋混凝土剪力墙结构,变电所框架结构,地下车库钢筋混凝土板柱结构。其中,1-5#楼地上层数均为10层,地下层数均为2层,建筑高度均为29.4米,建筑面积为11963.79~14743.75平方米;变电所地上层数1层,地下层数1层,建筑高度为4.8米,总建筑面积为300平方米;车库为地下1层,层高3.4米,总建筑面积22050平方米。图纸内容含:建筑说明,总平面图,平立剖面图,雨水控制与利用图,单元详图,墙身详图,门窗详图,楼梯详图,交通核详图,自行车坡道详图,电梯机房留洞详图,门窗表;给排水说明,消火栓、给排水平面图,给排水、中水、消火栓立管图,公共卫生间详图,热水系统原理图;结构说明,配筋平面图,楼梯详图,交通核详图,底板平面布置图,自行车坡道详图,;电气说明,照明、电气、防雷、接地、弱电、消防平面图,户型详图,配电箱、弱电系统图,消防电源监控及火灾报警系统图;暖通说明,采暖、通风平面图,采暖立管图等等。专业包括建筑、结构、给排水、电气、采暖通风。
