建筑面积：550,400,396㎡地上层数：2,2,3层建筑高度：9.3,9.3,11.2m地下层数：2层高度类别：低层图纸深度：施工项目地址：上海市设计时间：2015建筑风格：欧式效果图：无

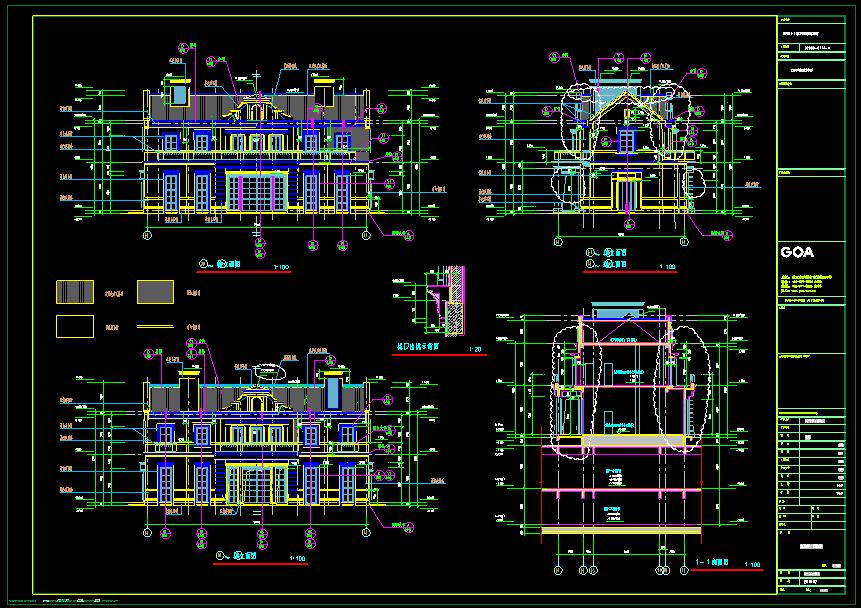

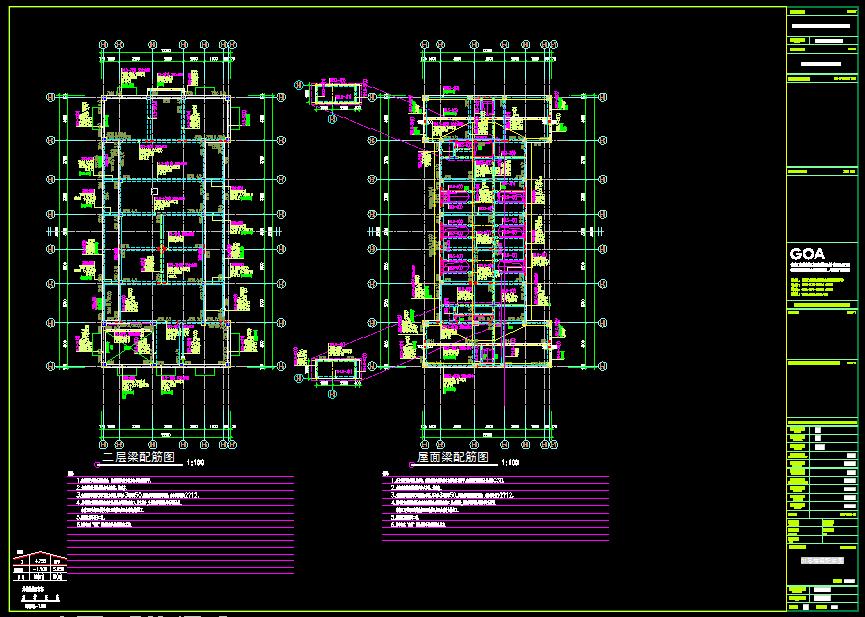

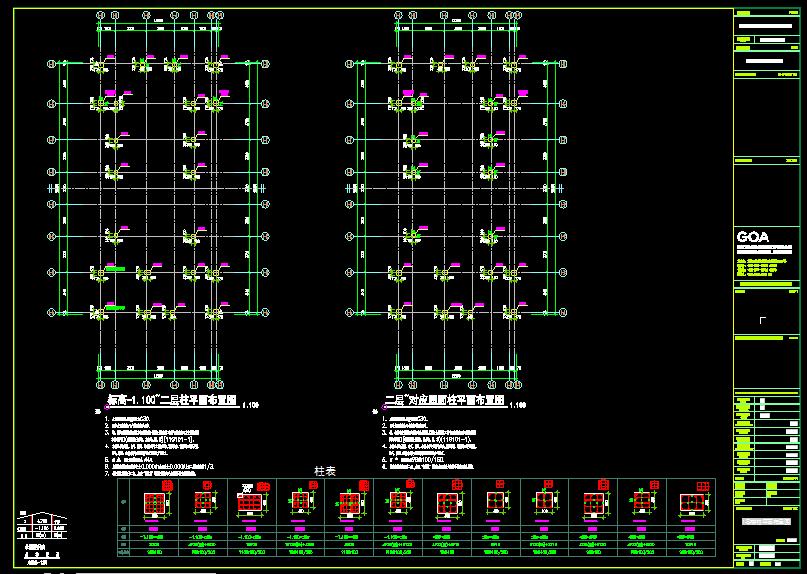

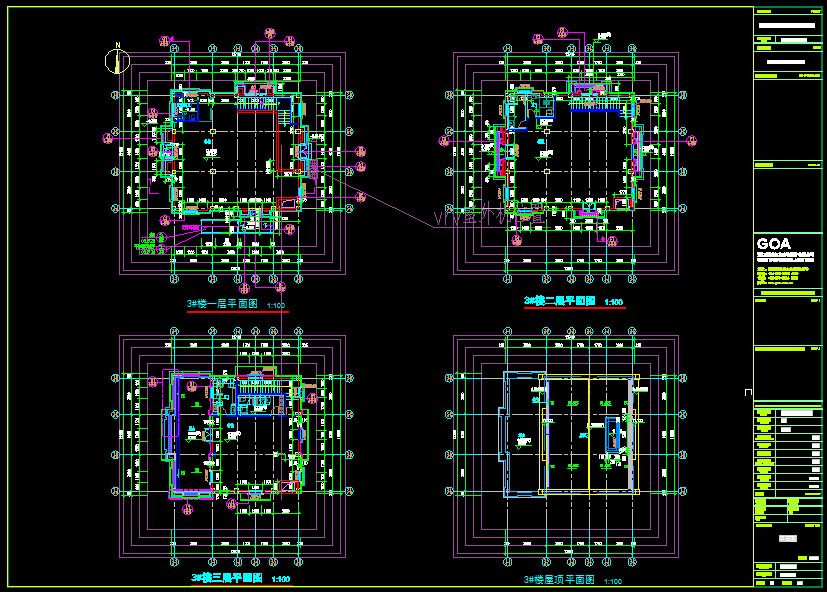

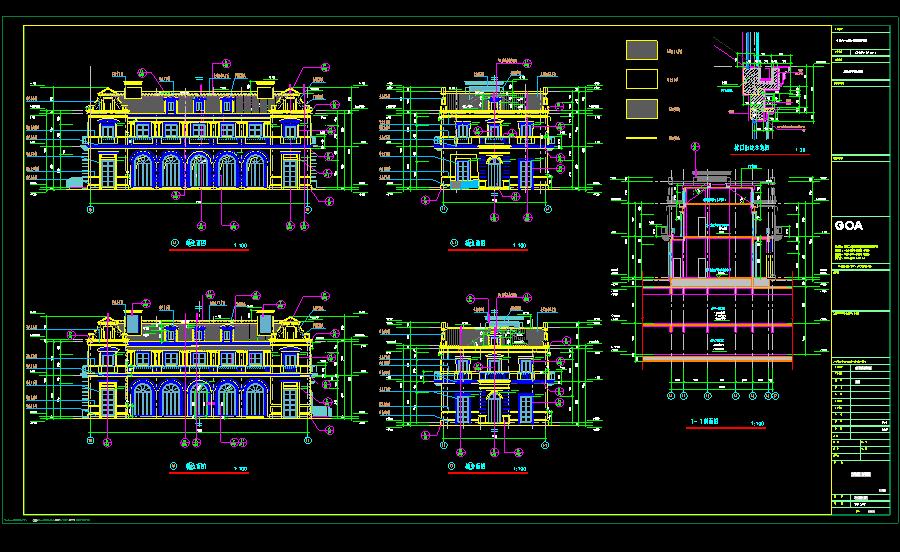

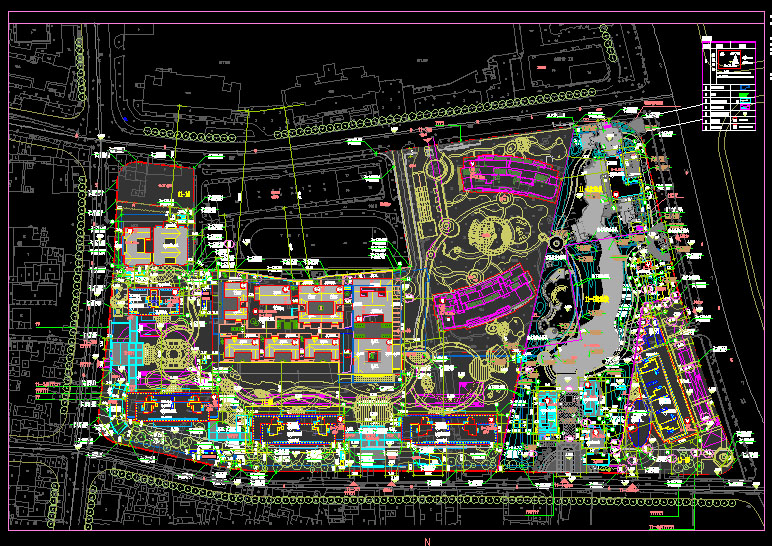

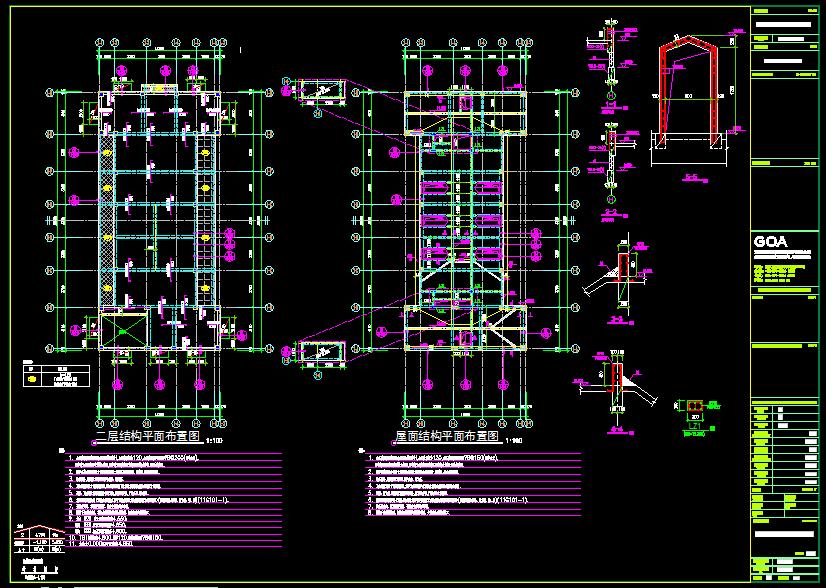

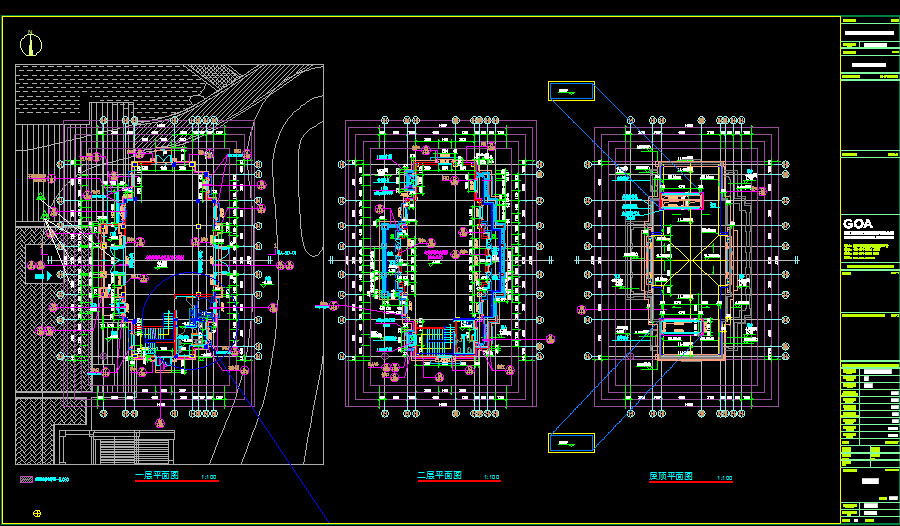

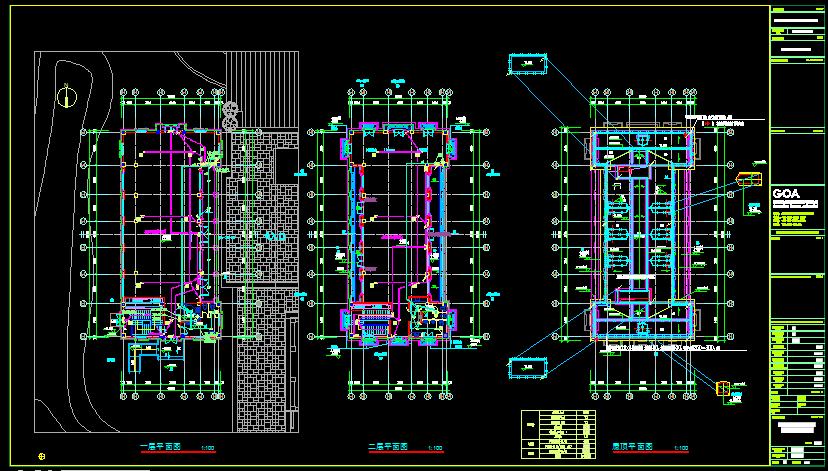

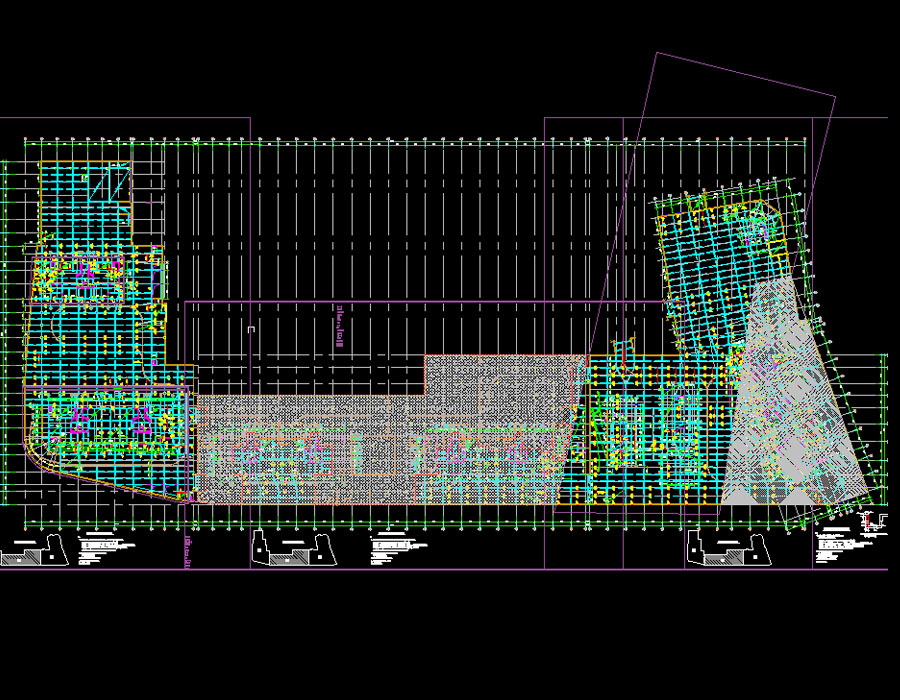

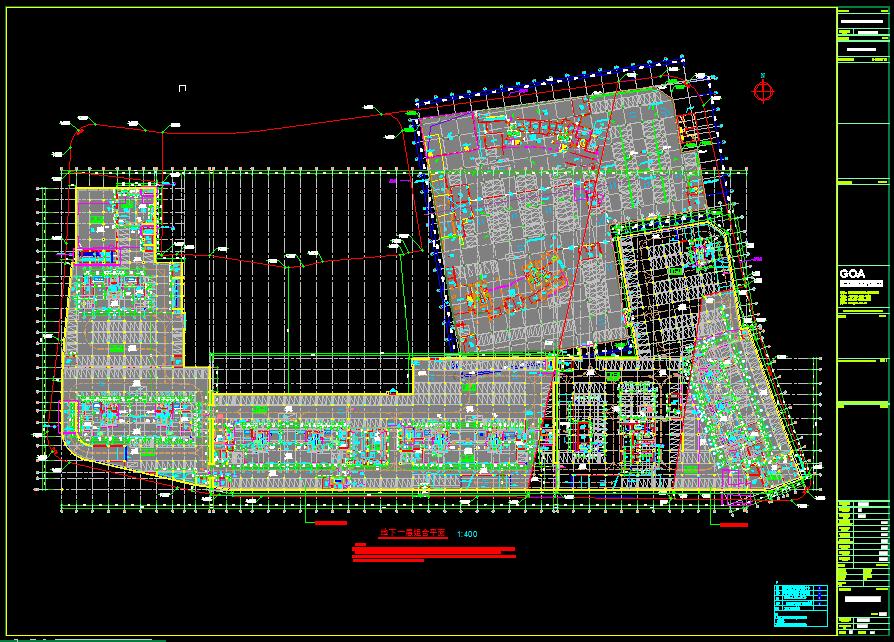

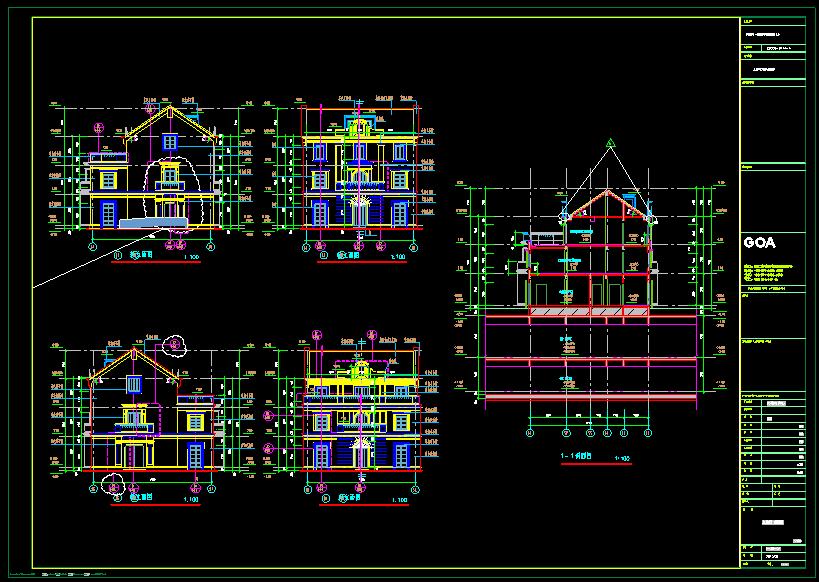

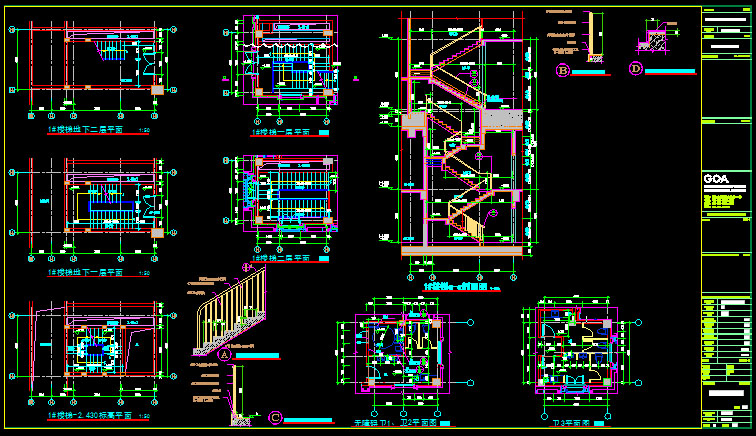

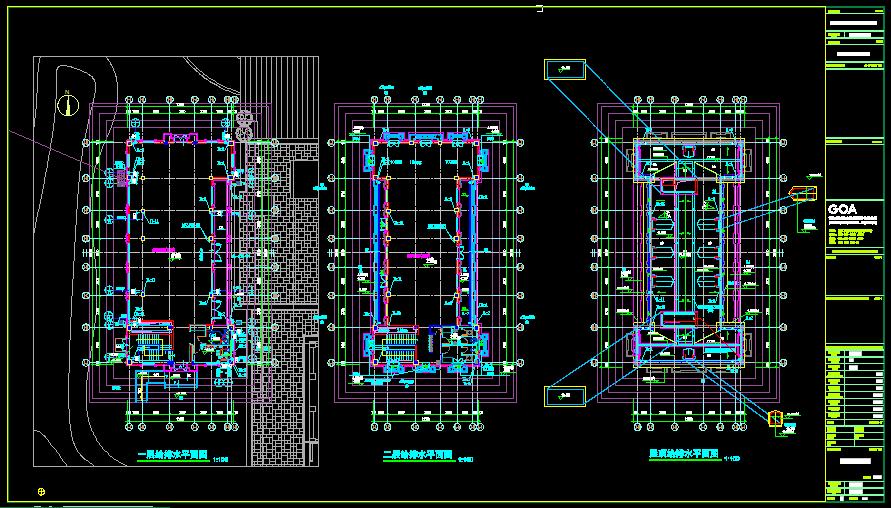

说明：某地块公共绿地配套用房1#2#3#楼及地下室项目，1#3#楼为管理用房，2#楼为办公用房，1#2#楼地上2层，建筑面积550、400㎡，建筑高度均为9.3m，3#楼地上3层，建筑面积396㎡，建筑高度为11.2m，地下车库为地下2层，建筑面积为22719.9㎡，结构形式为框架结构，现浇混凝土楼板。图纸包含：建筑专业：目录，总平面图（南北），平立剖面图，楼梯、卫生间详图，墙身大样，门窗表及门窗大样详图，地下一二层组合平面图，顶板组合平面图，防火分区示意图，各层平面图，地下室剖面图，节点详图。结构专业：目录，结构平面布置图，梁配筋图，柱平面布置图，楼梯、墙身大样，地下室桩位平面布置图，底板平面布置及板配筋图，板配筋图。给排水专业：目录，给排水平面图，原理图，地下层BC区平面图、喷淋，东区自动喷水配水干管系统图，集水坑排水管道系统图。电气专业：电气设计说明，目录，节能设计专篇，电气、消防平面图，配电系统图，屋顶防雷平面图，地下室照明、动力、干线、接地平面图，火灾自动报警平面图，低压配电系统图，配电箱系统图（缺建筑、结构、给排水、暖通设计说明，给排水地下室仅含修改后的图纸暖通仅含地下室通风排烟平面图，部分结构图纸关联图纸集丢失）
