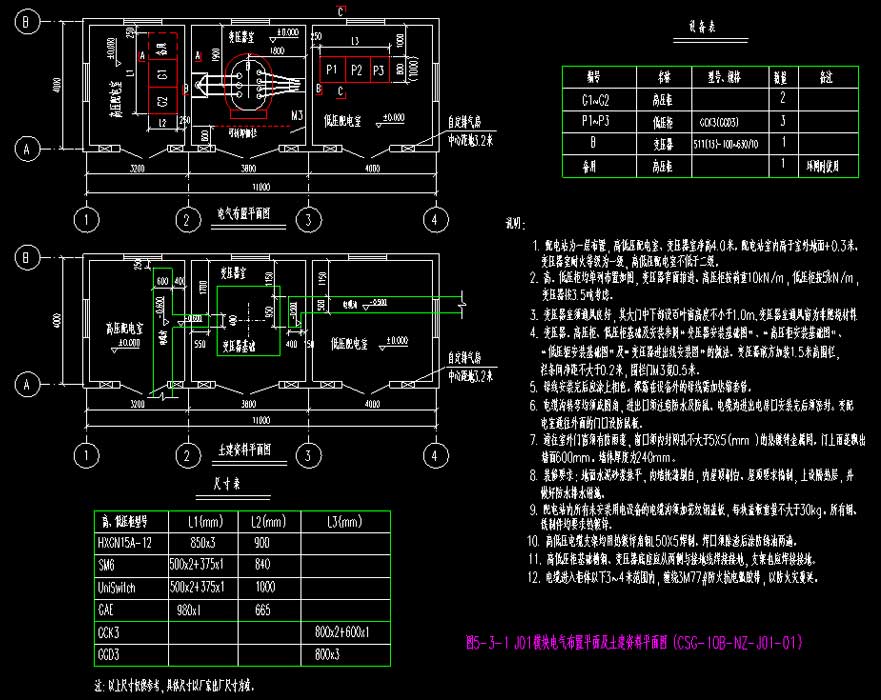

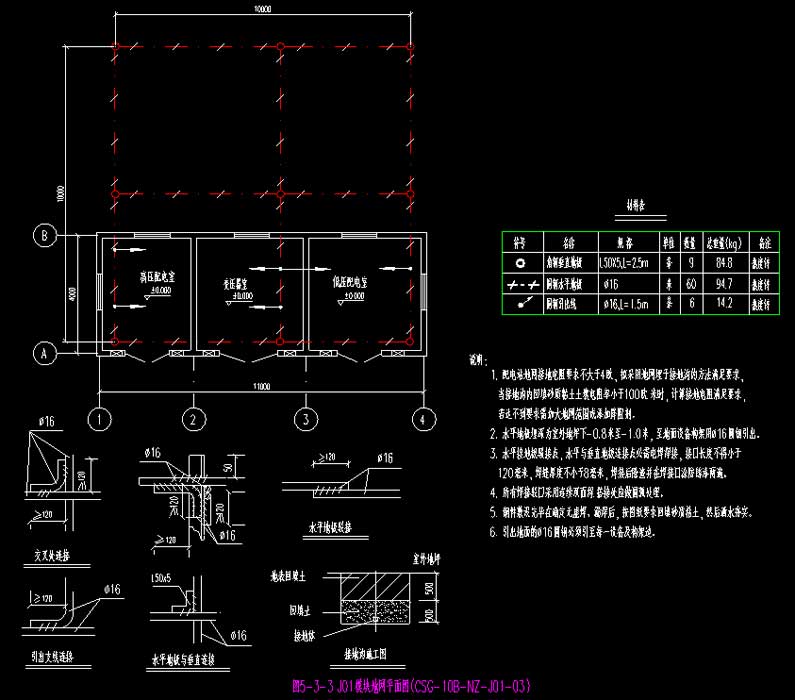

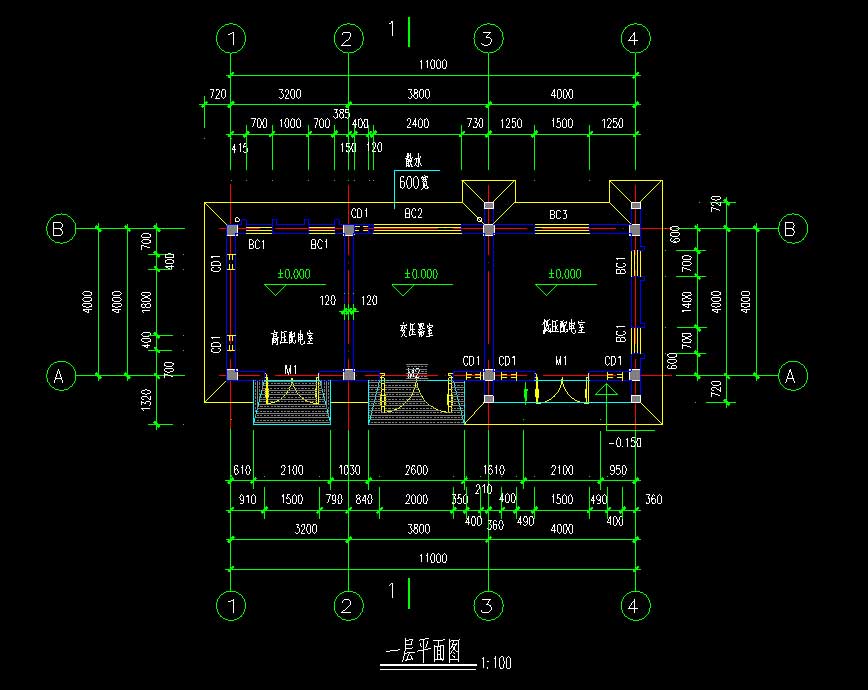

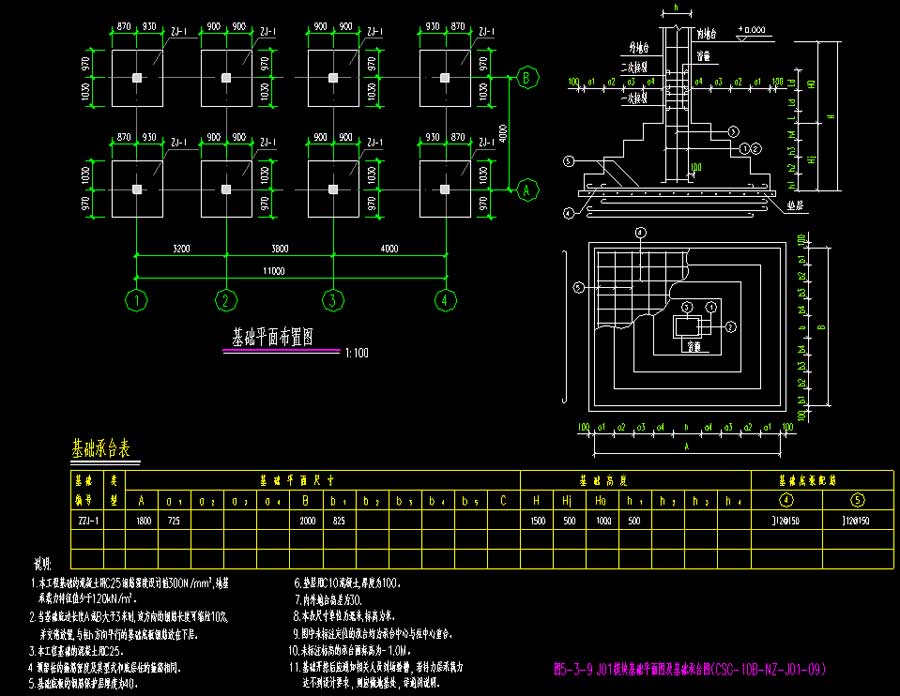

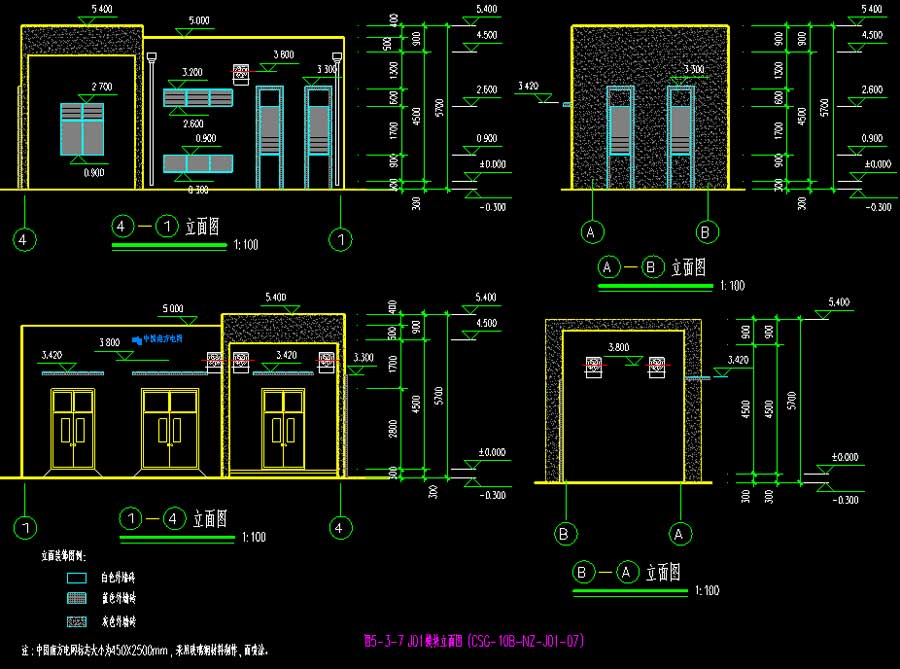

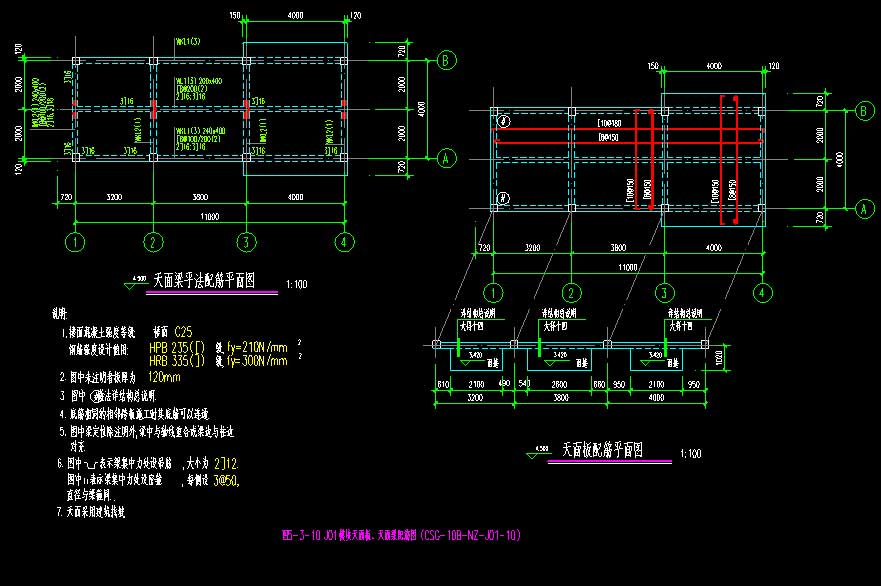

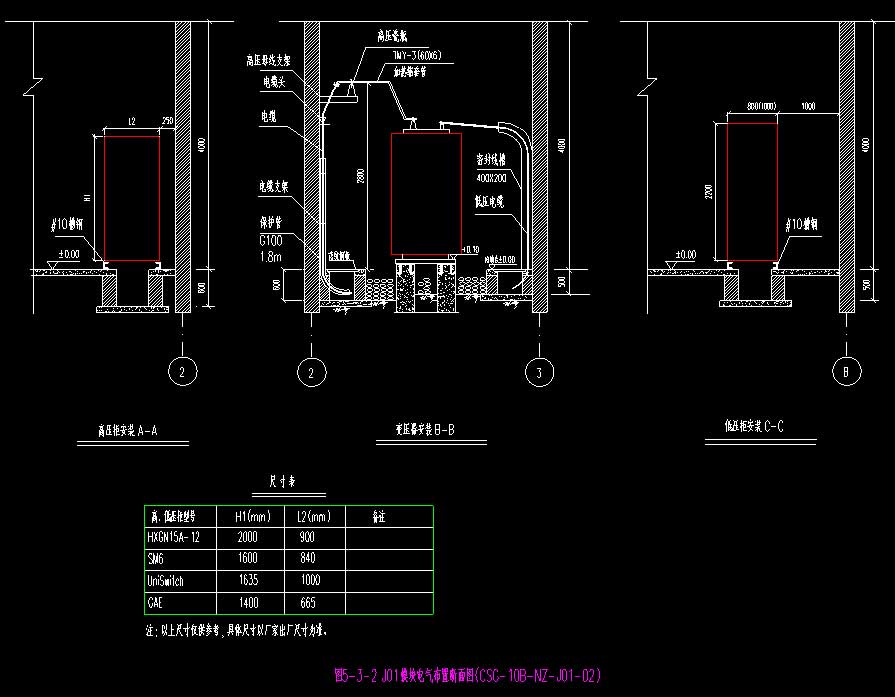

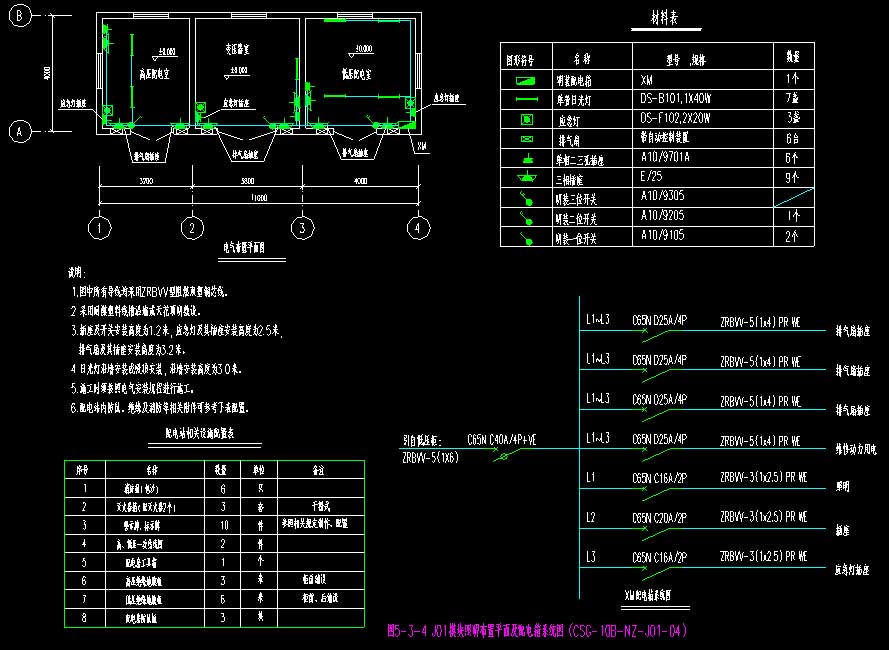

说明:中国南方电网高压配电室、低压配电室、变压器室建筑结构电气方案图。单台配电变压器,单层布置,配电变压器、高压开关柜和低压开关柜各一室,均单列布置。建筑面积为44m2, 长×宽=11m×4m。图纸目录:模块立面图、模块屋顶平面图、1-1剖面图、模块一层平面图、 门窗表、模块基础平面图及基础承台图、模块基础梁配筋图及柱配筋平面图、模块天面板、天面梁配筋图、模块照明布置平面及配电箱系统图、模块地网平面图、模块电气布置断面图、模块电气布置平面及土建资料平面图及效果图
建筑面积:44㎡地上层数:1层建筑高度:5m地下层数:高度类别:低层图纸深度:方案项目地址:广东省设计时间:2011建筑风格:现代效果图:有
