建标库图纸模型 > 多类专业 > 住宅 > 22层高层装配式电气、暖通、给排水专业施工图3504440806
<< 返回列表
22层高层装配式电气、暖通、给排水专业施工图3504440806文件大小:6.54M推荐人:电气画图匠图纸张数:46张所属分类:多类专业所含专业:给排水、暖通、电气
分 享
下  载
建筑面积:17653.83㎡地上层数:22层建筑高度:69m地下层数:1层高度类别:高层图纸深度:施工项目地址:四川省设计时间:2017建筑风格:现代效果图:无

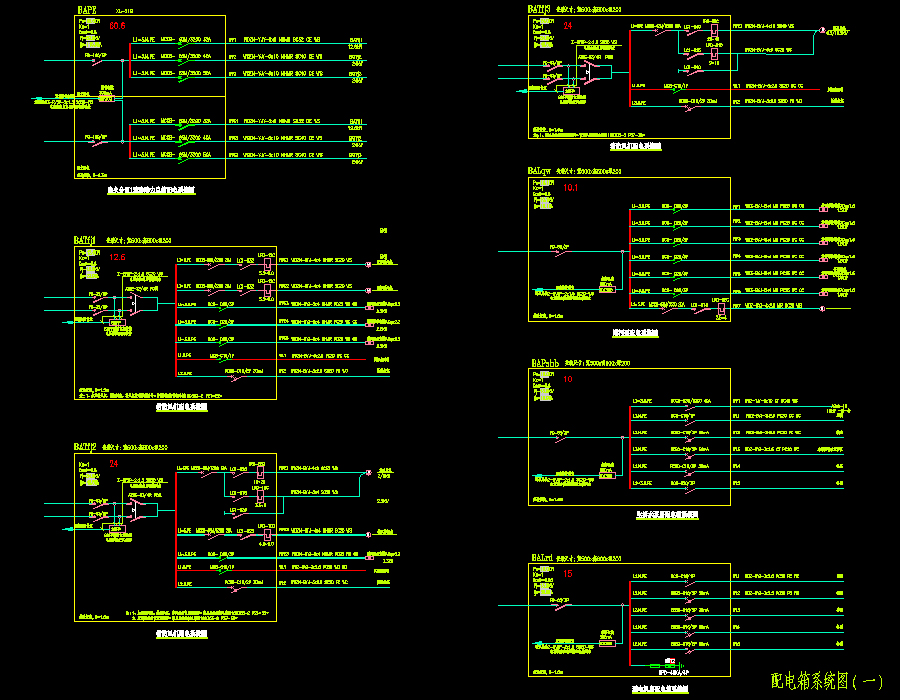

说明:装配式电气、暖通、给排水专业施工图,建筑面积17653.83平方米,地上22层,地下1层,高69米;图纸内容含:强、弱电施工图设计说明、系统图例及设备材料表、10KV高压配电系统图、TM1低压配电系统图、柴油机发电系统图、地上竖向干线配电系统图、地下竖向干线配电系统图、防火分区消防动力总箱配电系统图、消防风机、弱电机房、潜污泵配电系统图、生活水泵房配电箱系统图、低压配电房、柴油发电机房、消防控制室配电系统图、物管用房配电箱系统图、住宅、商业电表箱系统图、公共照明配电箱系统图、消火栓系统增压稳压设备配电系统图、应急照明配电箱系统图、客梯、消防电梯配电箱系统图、电气火灾监控系统、消防电源监控系统、高低压配电房平面布置图、柴油发电机房平面布置图、高、低压配电房剖面图、柴油发电机房剖面图、主回路、主要设备材料表、接线端子图、消火栓水泵控制原理图、地下一层动力、照明平面图、接地平面图、一、二层、屋顶层强、弱电平面图、防雷平面图、防火门监控系统示意图、地下室停车场管理系统图、可视对讲系统图、周界防范报警系统图、全区电气火灾监控、消防电源监控、可燃气体探测报警系统图、火灾报警及消防联动控制系统图、可视对讲干线、火警紧急广播系统图、1#楼弱电、火灾自动报警系统图、弱电机房大样图、消防控制室设备布置图等等及暖通、给排水专业施工图。
