建筑面积：地上层数：建筑高度：地下层数：高度类别：图纸深度：施工项目地址：重庆市设计时间：2016建筑风格：效果图：无

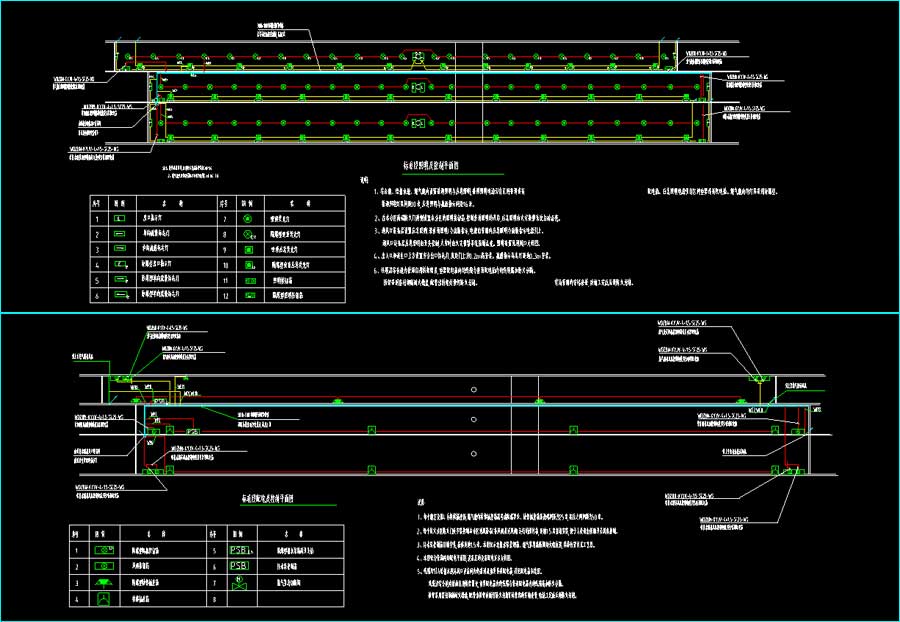

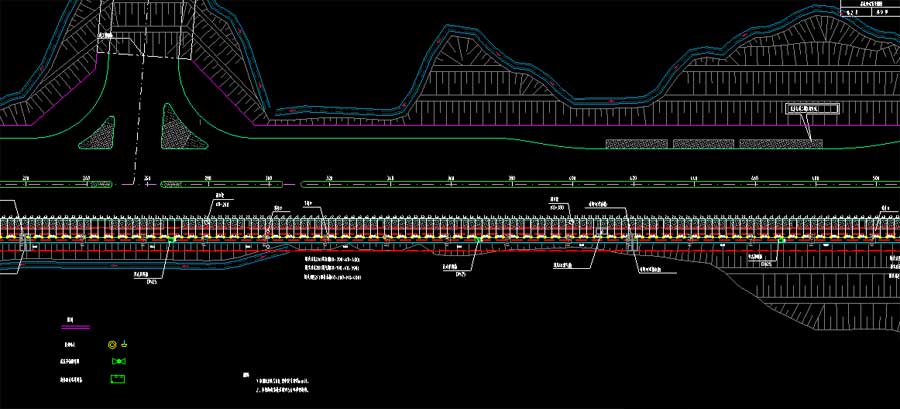

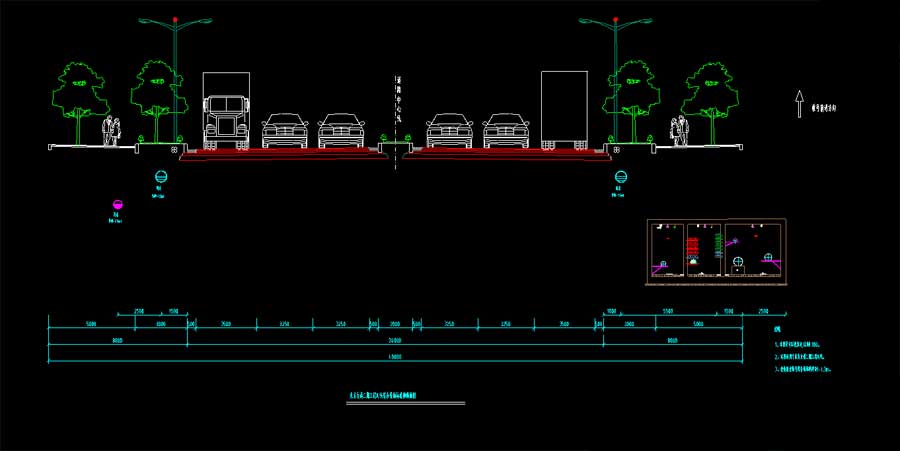

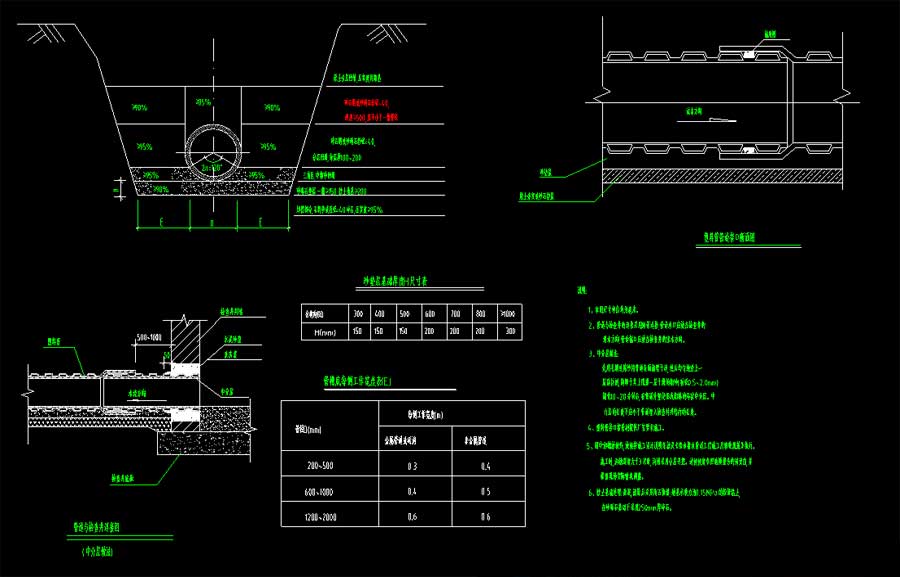

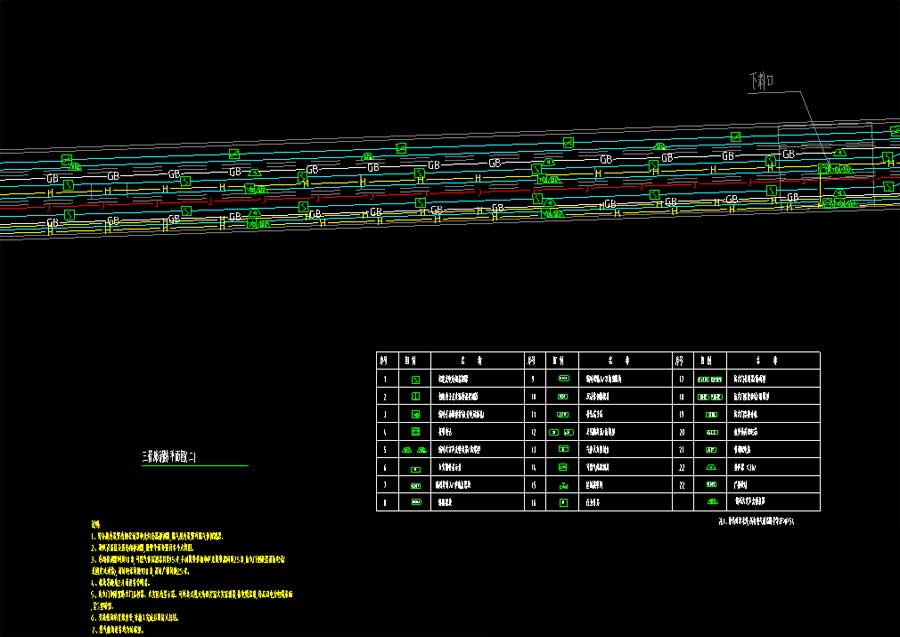

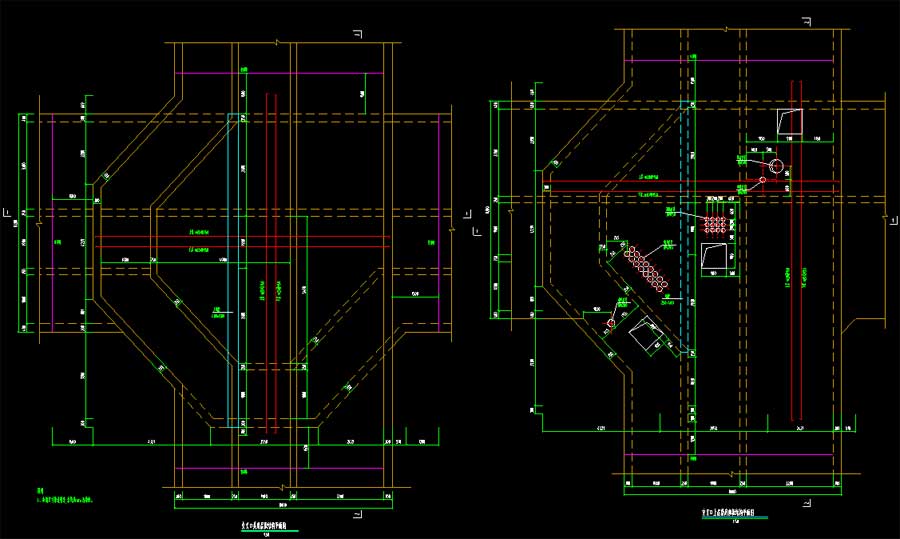

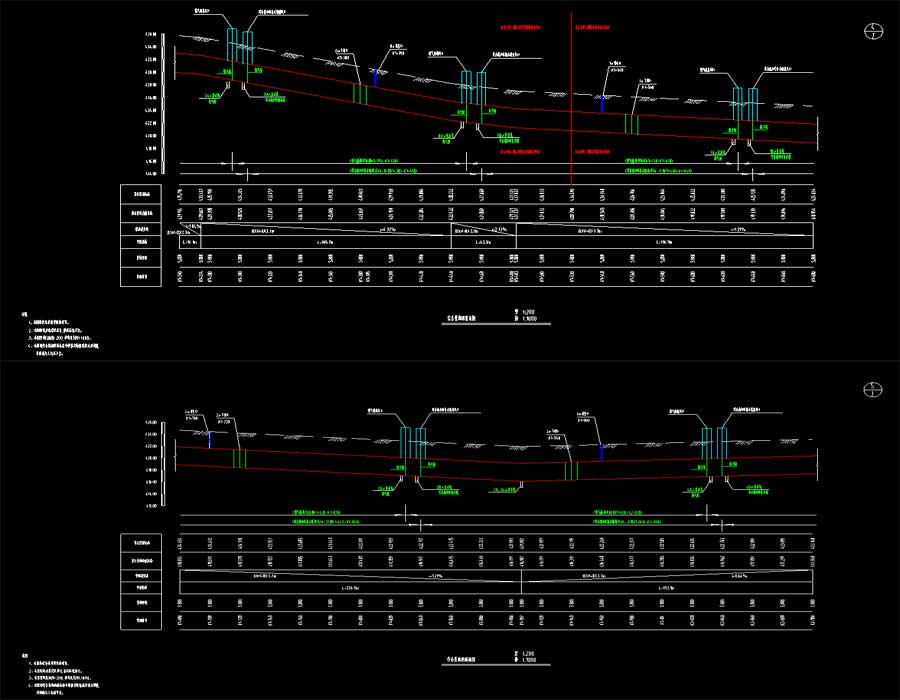

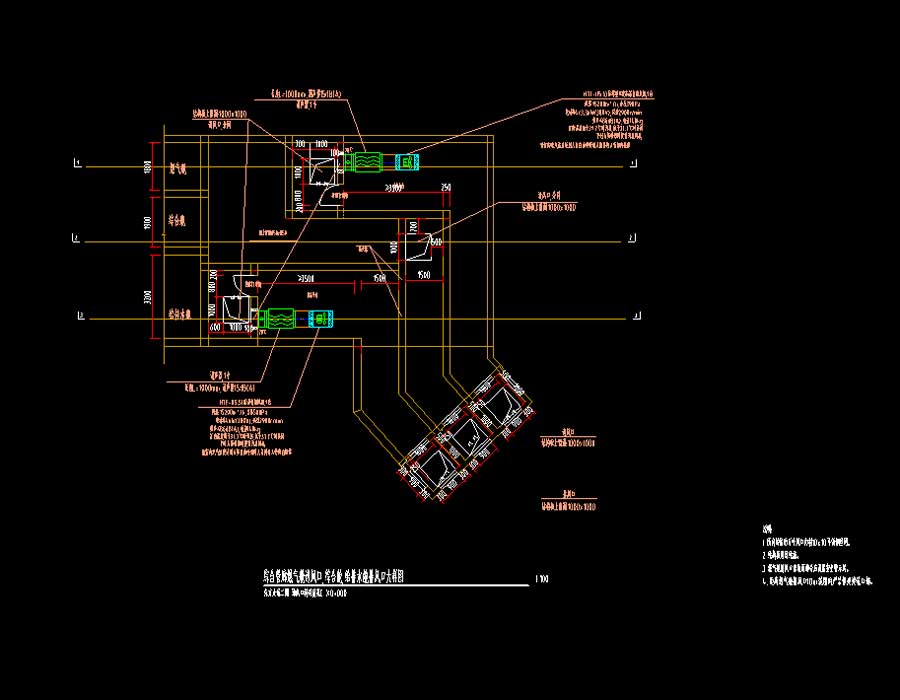

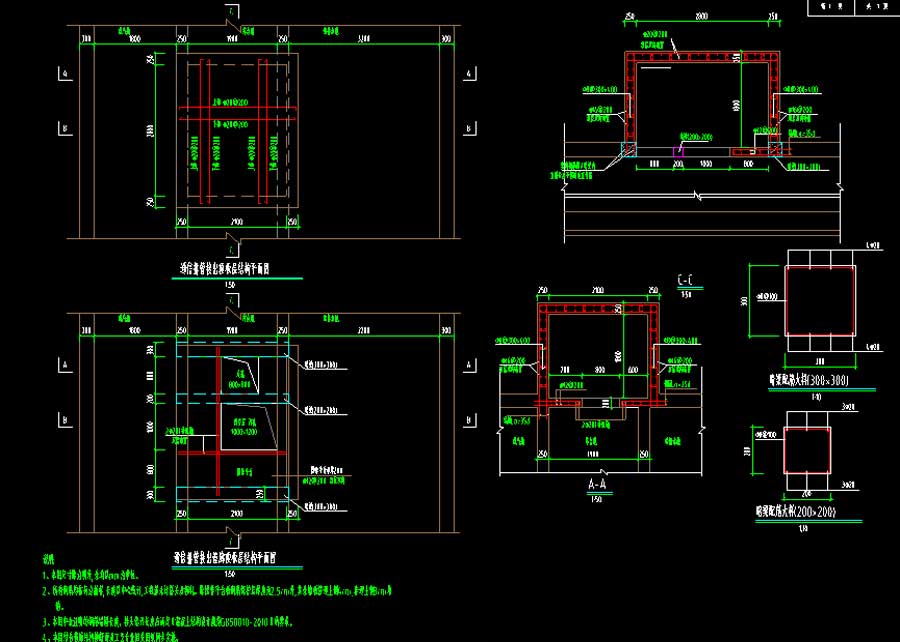

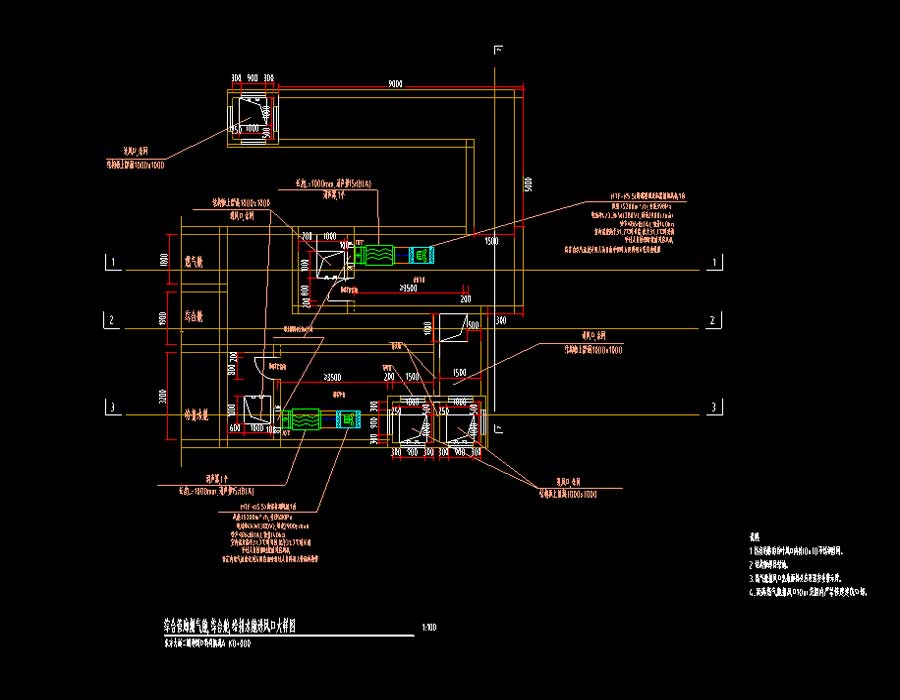

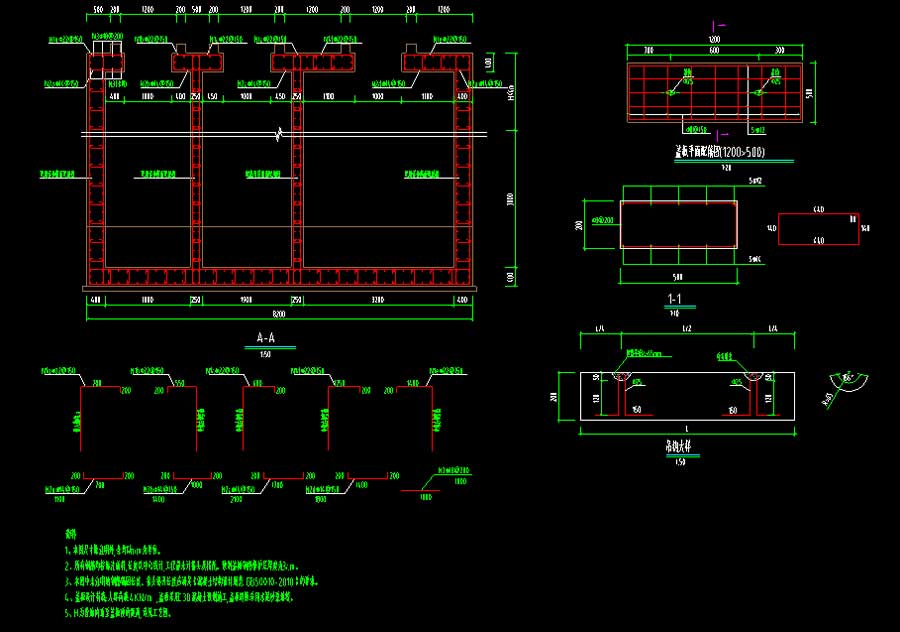

说明：某县城市道路二期地下综合管廊工程多专业施工图（含计算书），该道路分为A、B线，A线线路总长度约1498.989米，城市主干道，标准路幅宽度为40米，双向6车道；B线线路总长823.927米，城市次道，标准路幅宽度为32米，双向4车道。本次拟建的地下综合管廊位于该道路二期右侧，断面尺寸为B×H =8.0m×3.7m(净空尺寸为B×H =6.9m×3.0m)，断面面积20.7平方米，采用三舱形式，全线长约2.4公里。图纸内容含：设计说明；综合管廊交叉口构造设计图，基坑开挖及回填做法示意图，地质横断面图，通风口构造设计图，横断面结构及配筋图，人孔井、集水坑、高压细水雾泵房、下料口构造设计图；综合管廊总平面图，给水节点大样图，污水井大样图，污水服务面积图，综合管网标准横断面图，燃气管道管沟开挖及回填图，电力排管断面图；电气平面图、大样图，控制原理图，配电系统图，消防弱电系统图，无线对讲系统图，监控系统图，箱变位置示意图；综合管廊送排风平面图，综合管廊通风大样图等等。包含工艺、高压细水喷雾、结构、电气、通风、监控部分。
