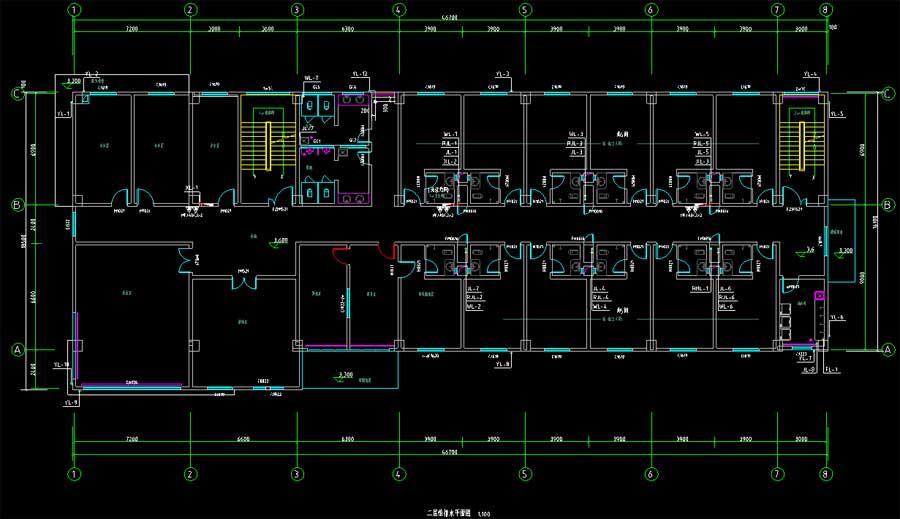

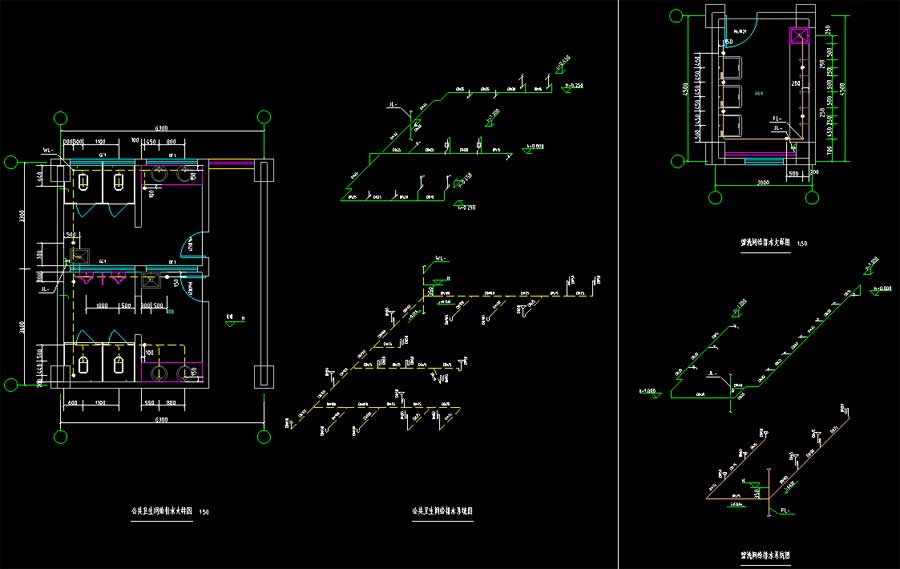

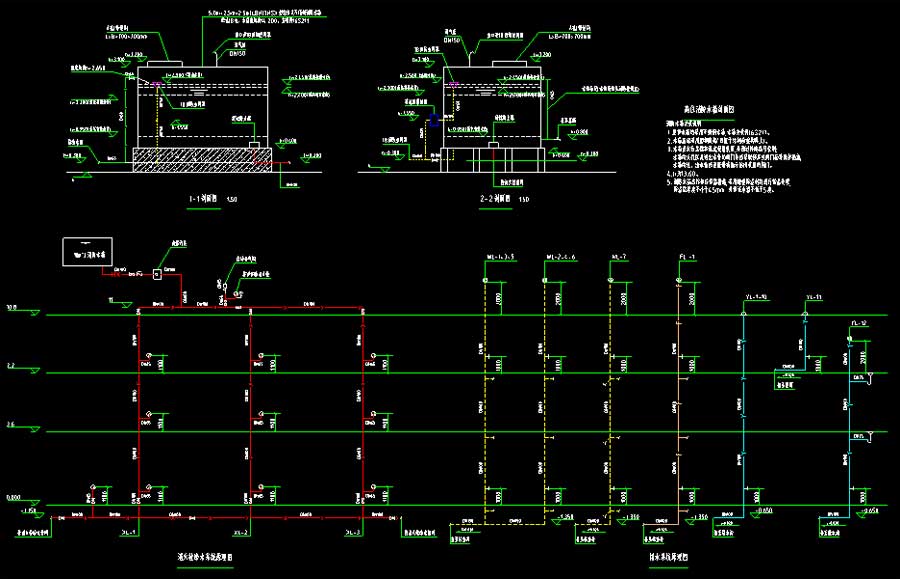

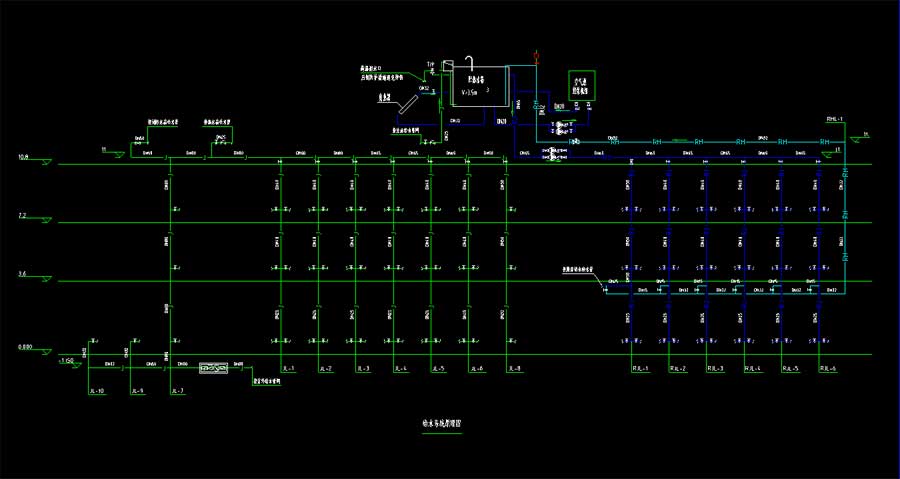

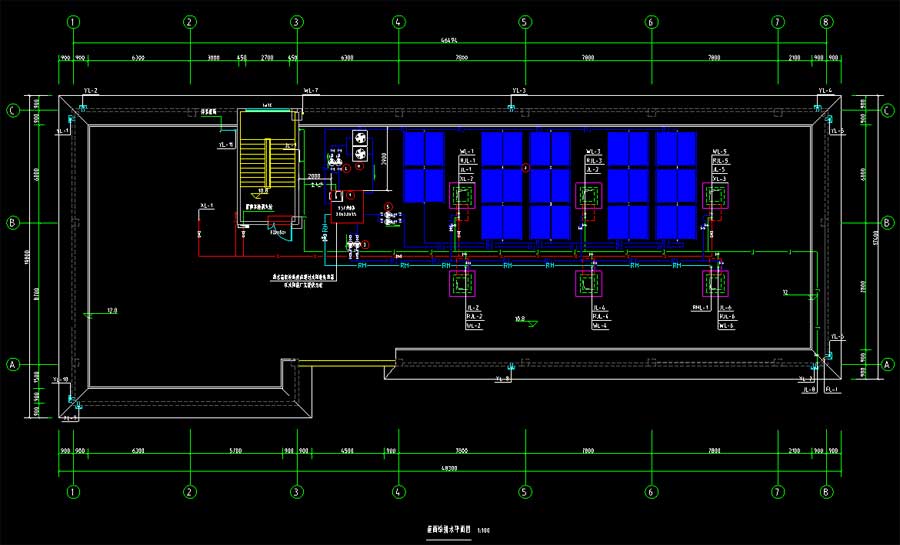

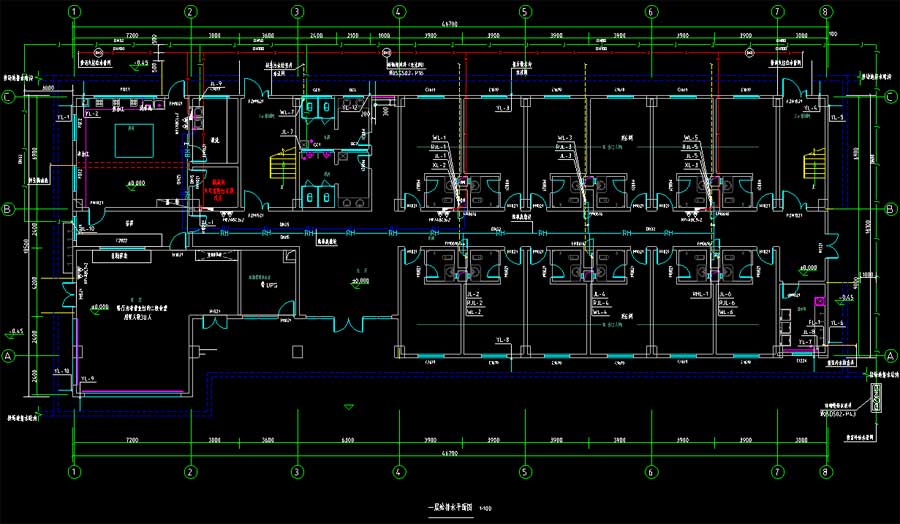

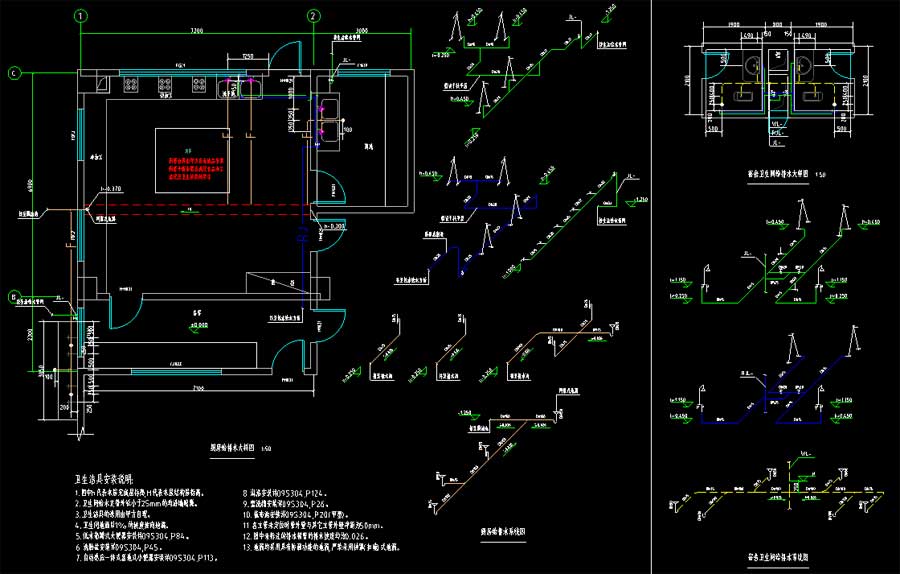

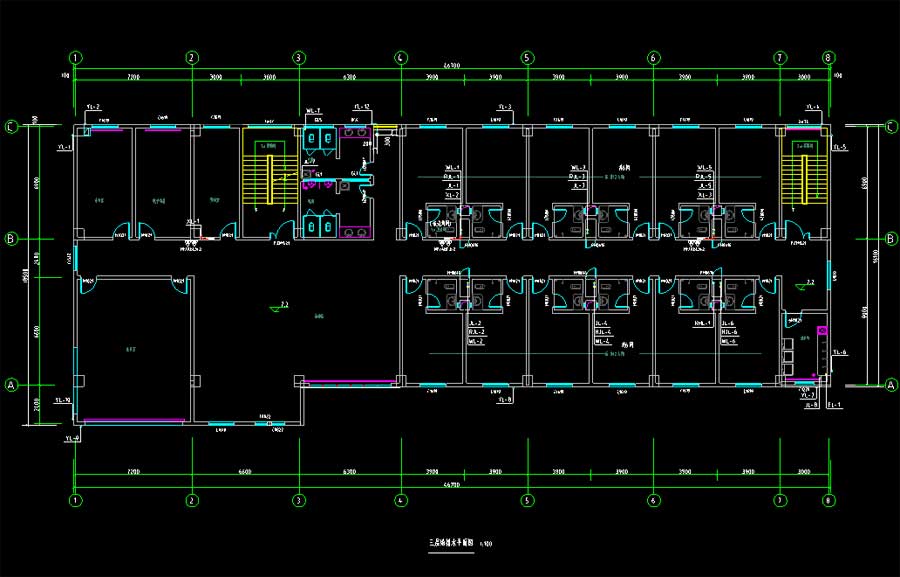

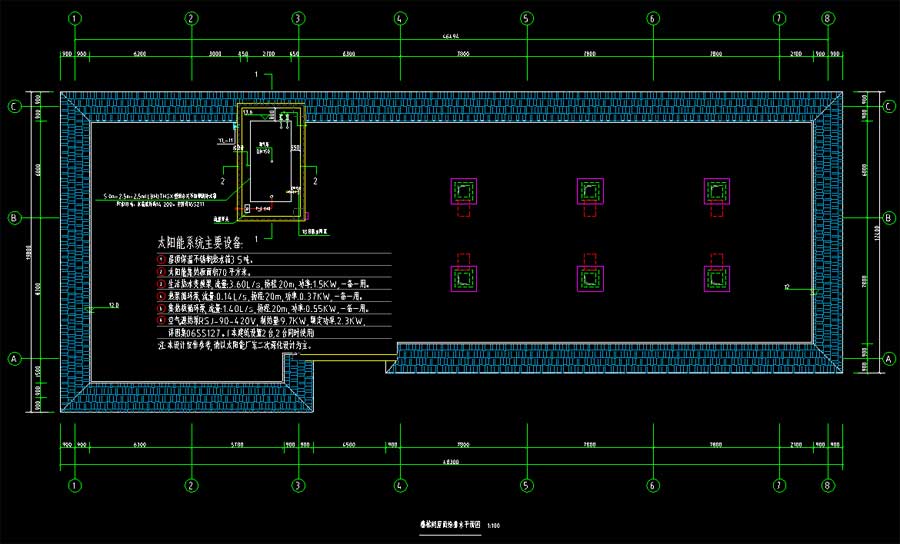

说明:云南省某低层立交收费站综合楼给排水施工图,为高速公路沿线建筑设施,设计范围为本建筑内的给水系统、消防系统、排水系统、热水系统等。建筑高度为11.25米,地上层数3层,总建筑面积为2367.2平方米。图纸内容含:给排水说明,太阳能专项给排水设计说明,一层、二层、三层、屋面给排水平面图,楼梯间屋面给排水平面图,公共卫生间给排水大样图及其系统图,盥洗间给排水大样图及其系统图,宿舍卫生间给排水大样图及其系统图,给水系统原理图,消火栓给水系统原理图,排水系统原理图。
消防设计:室外消火栓系统,室内消火栓系统生活供水设计:排水设计 :污水系统,废水系统,雨水系统生产供水设计:排水技术:重力排水供水方式 :上行下给供水体制:室外消火栓水量:室外消火栓水量:建筑面积:2367.2㎡建筑高度:11.25m地上层数:3层地下层数:高度类别:低层图纸深度:施工项目地址:云南省设计时间:2018
