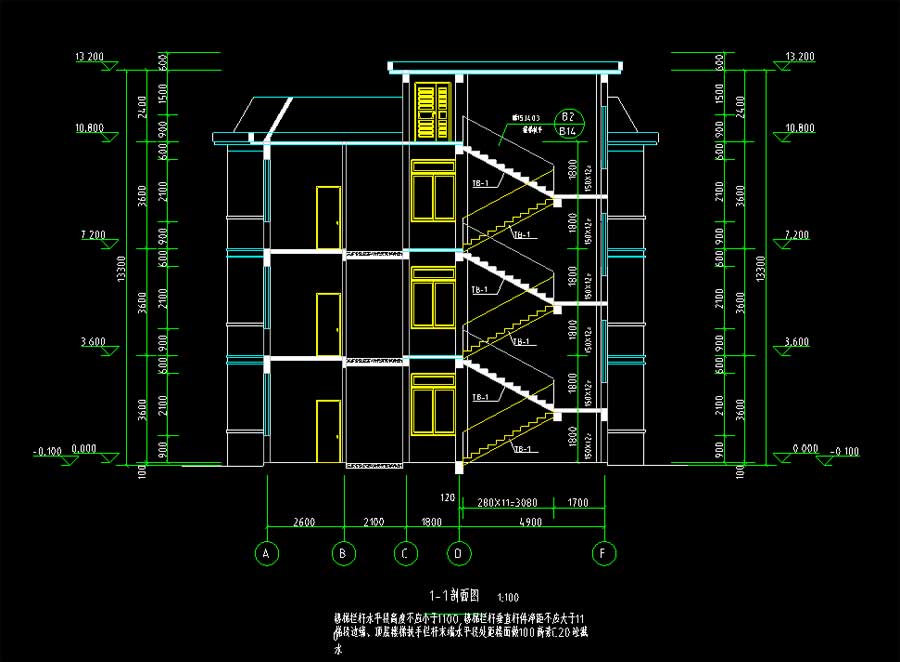

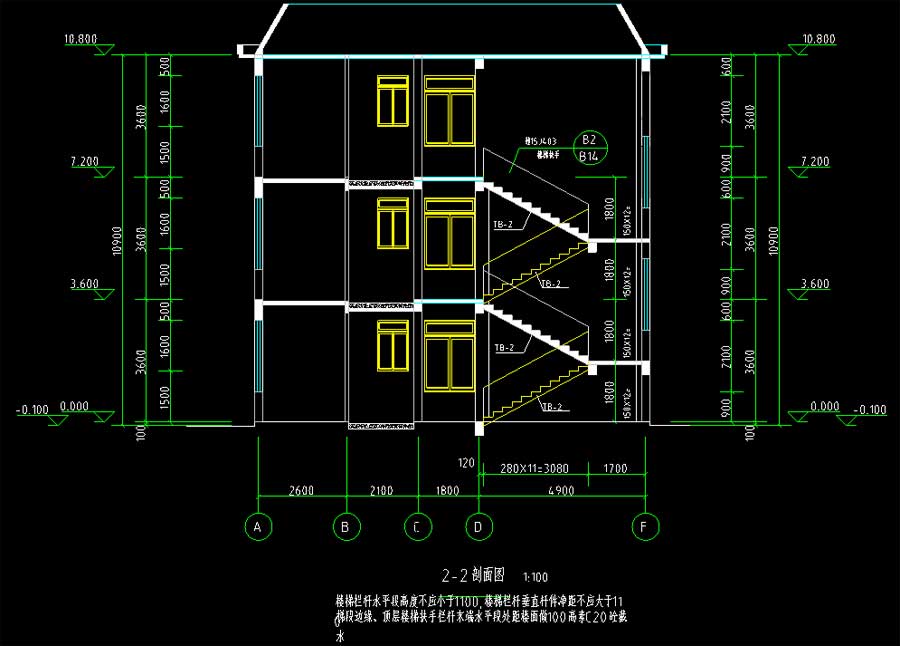

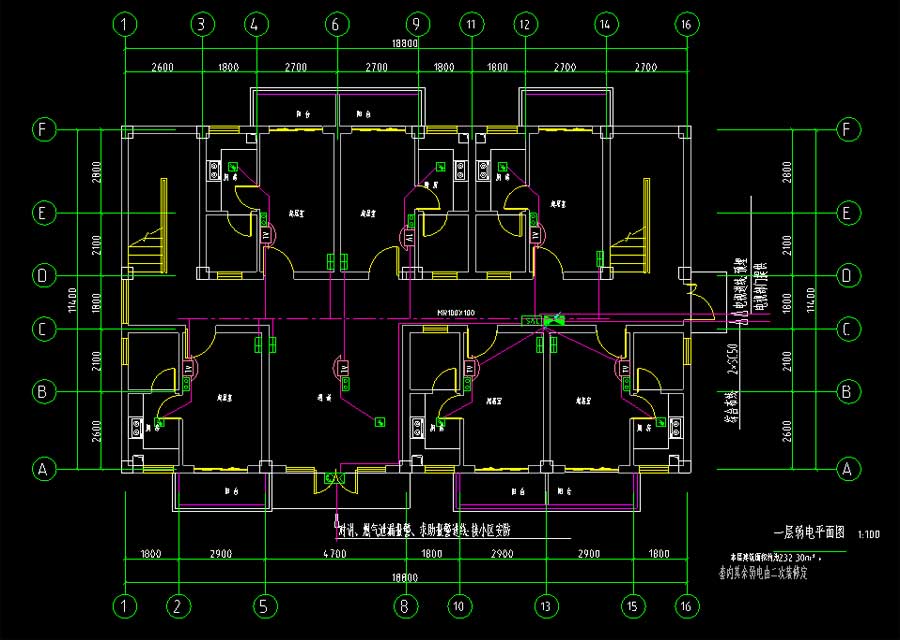

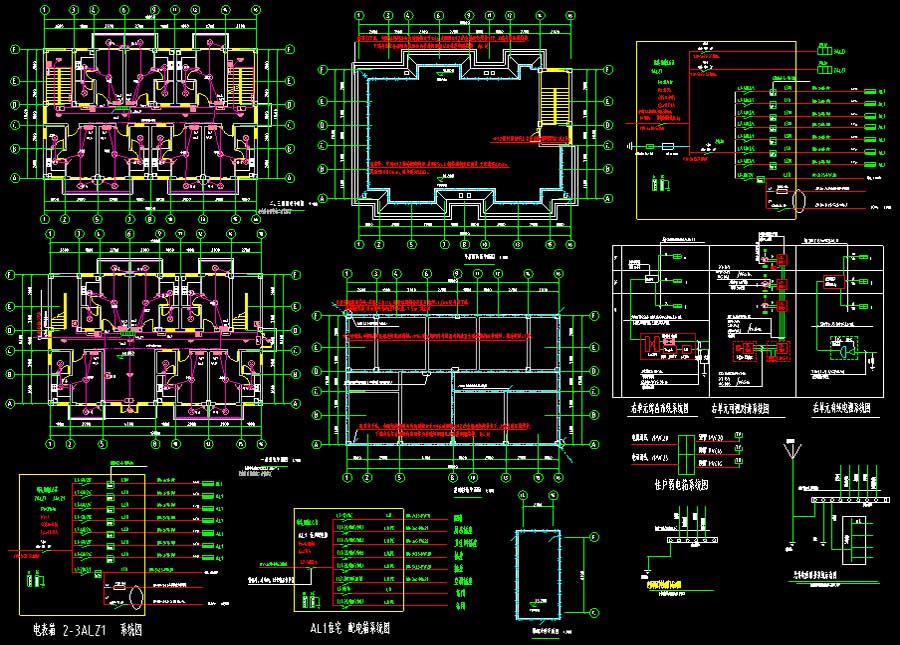

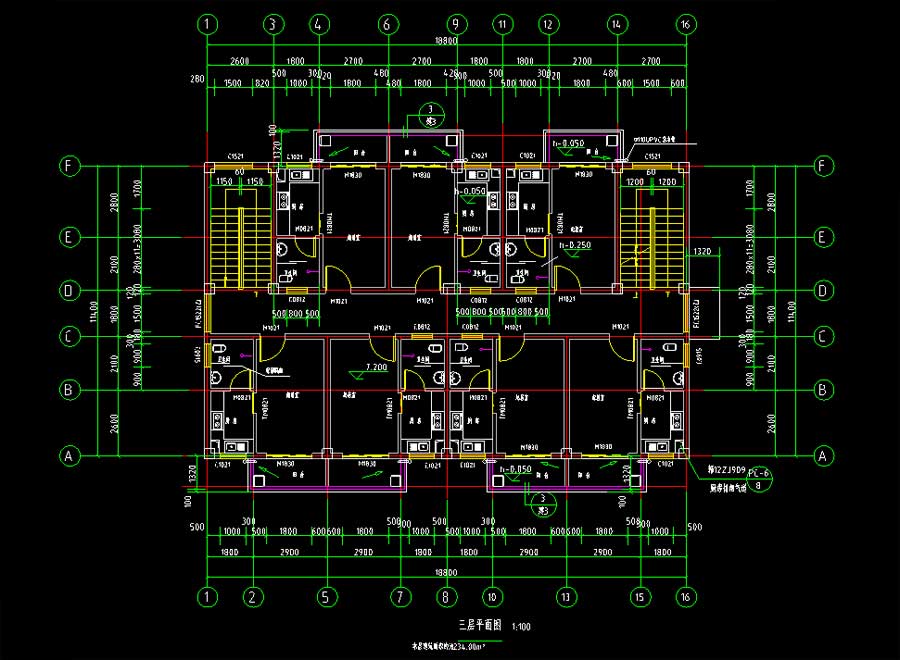

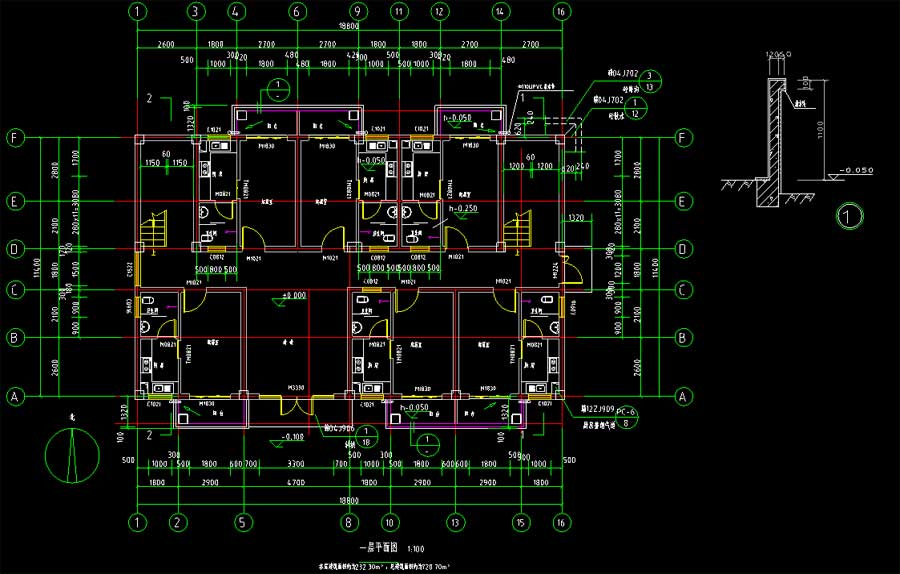

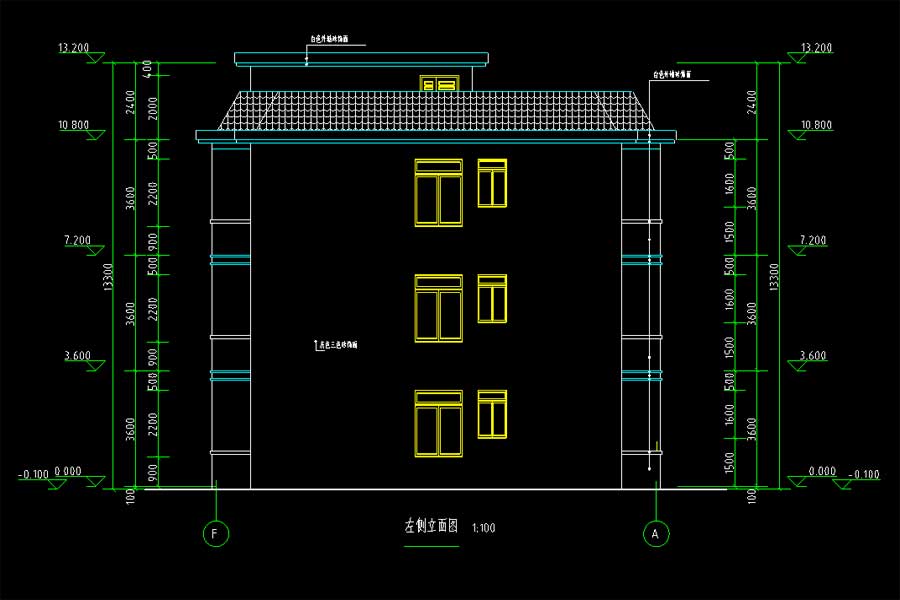

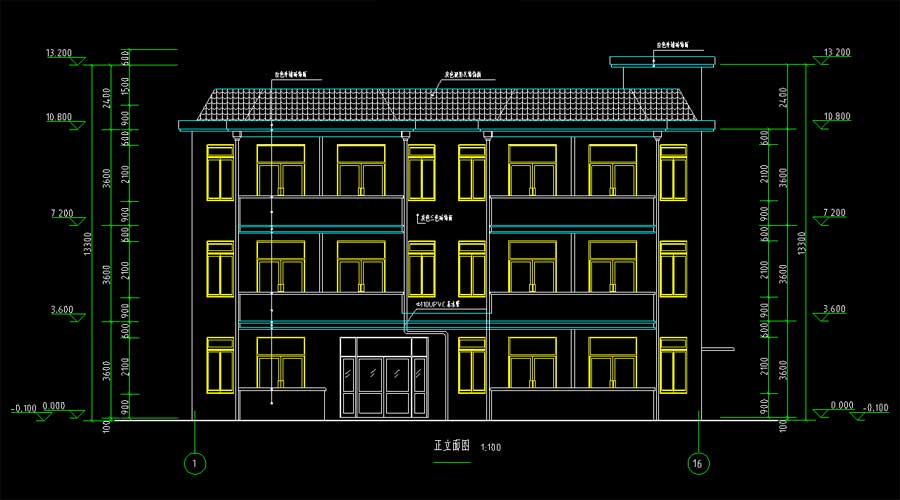

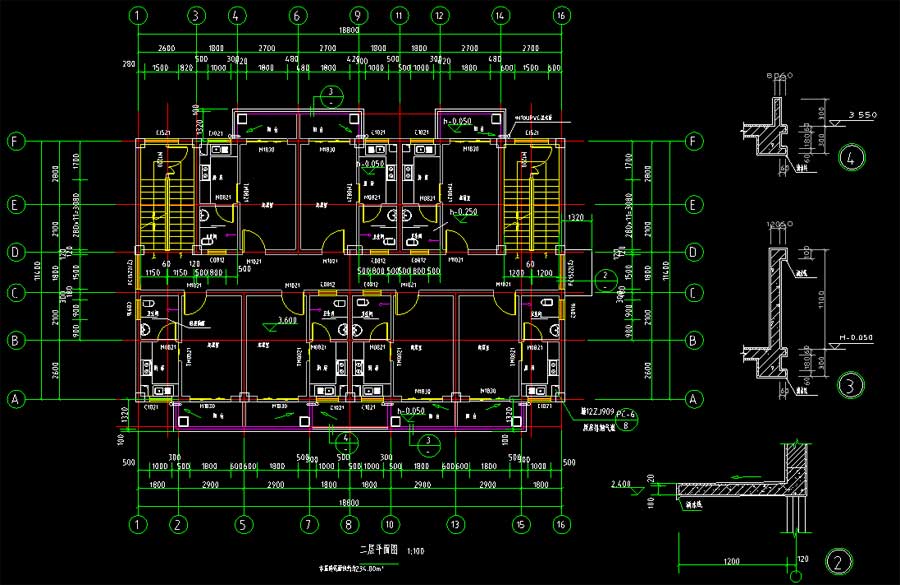

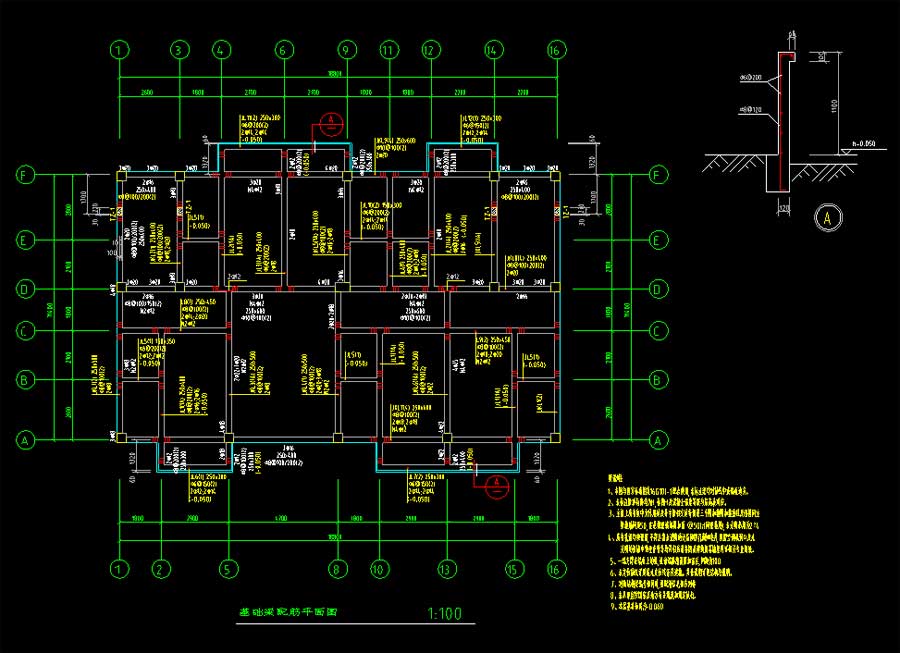

说明:江西省某村低层保障房多专业施工图,抗震设防烈度为6度,主要结构类型为框架结构;建筑高度为10.8米,地上层数3层,总建筑面积为720.7平方米。图纸内容含:建筑说明,建筑节能设计说明,平面图,立面图,剖面图,梯间冲顶平面图,公用卫生间大样图,补充做法表,门窗表;给排水说明,给排水平面图,给排水系统图,主要材料表;结构说明,配筋平面图,结构平面图,基础平面布置图,基础大样图,楼(屋)面板阳角构造大样,柱明细表,;电气说明,电气节能设计专篇,弱电、强电、防雷、基础接地,电表箱、配电箱、弱电箱、综合布线、有线电视、可视对讲系统图。专业包括建筑、结构、给排水、电气。
建筑面积:720.7㎡地上层数:3层建筑高度:10.8m地下层数:高度类别:低层图纸深度:施工项目地址:江西省设计时间:2017建筑风格:现代效果图:无
