建筑面积：23999.1㎡地上层数：2层建筑高度：23m地下层数：高度类别：低层图纸深度：施工项目地址：四川省设计时间：2017建筑风格：现代效果图：无

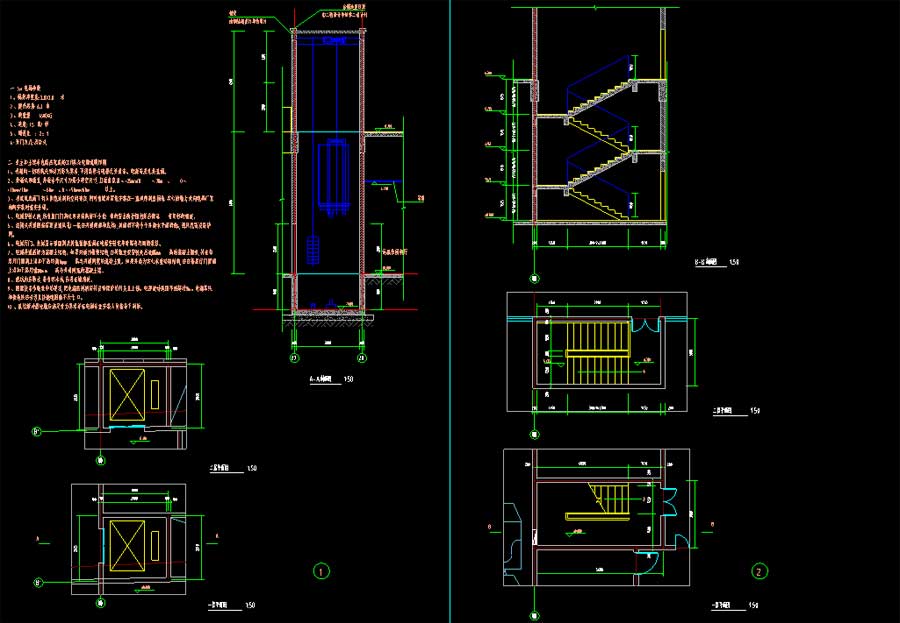

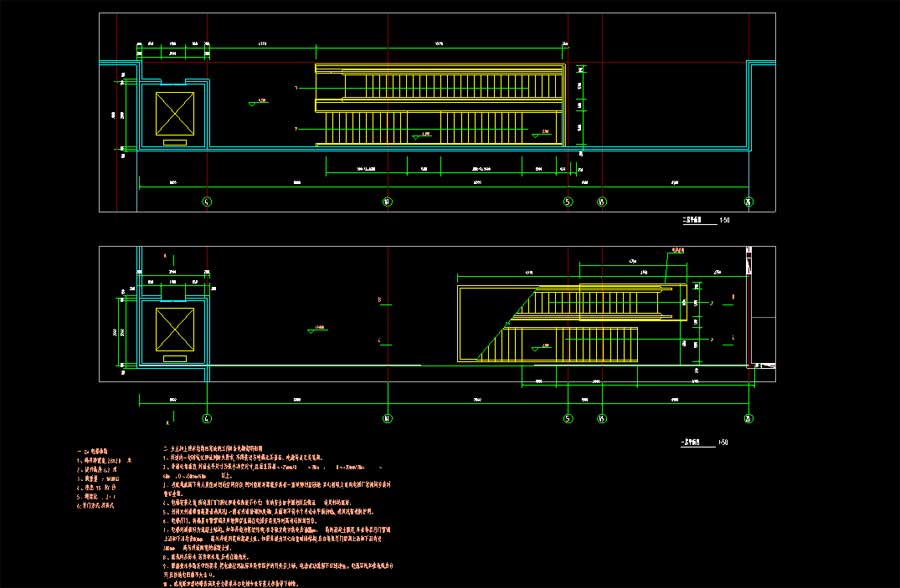

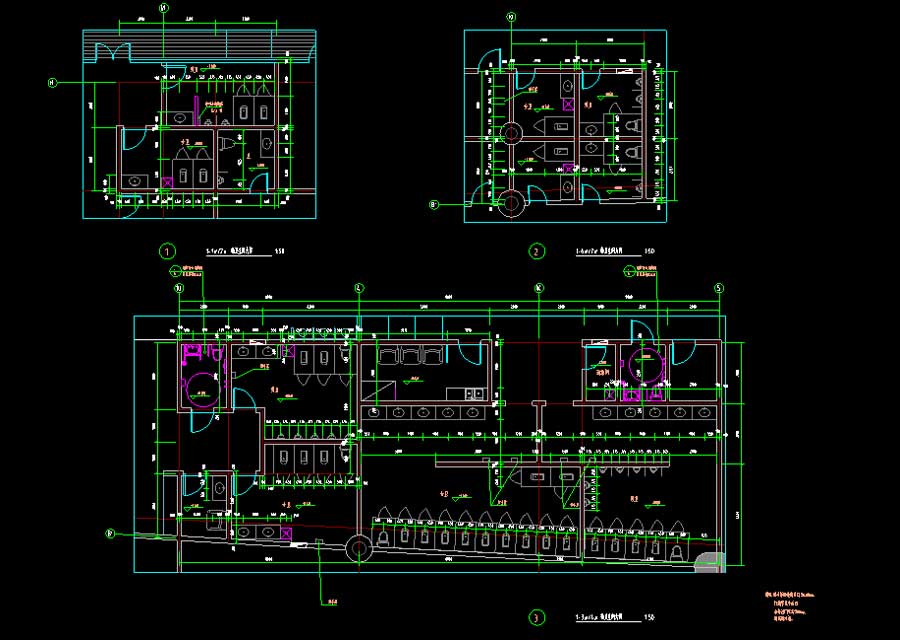

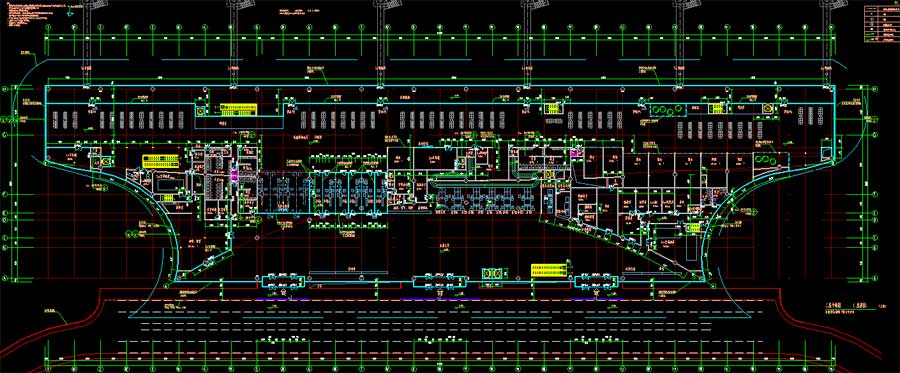

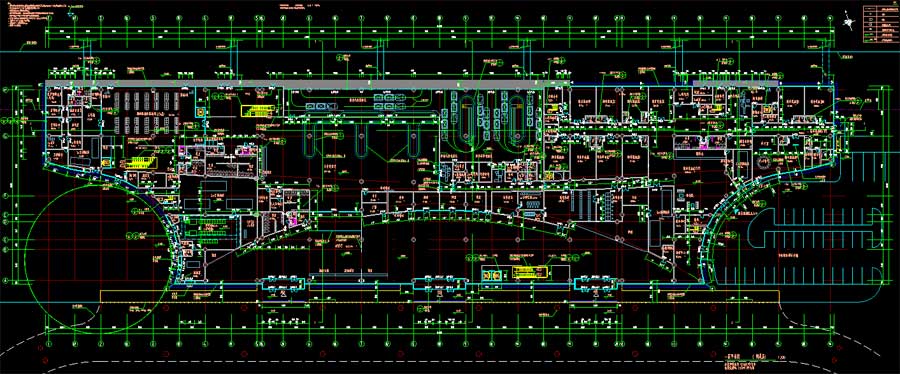

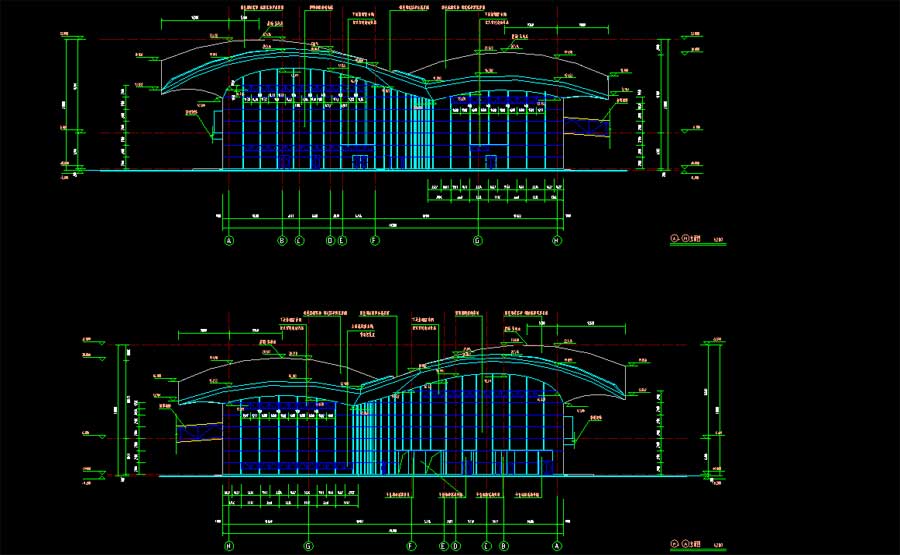

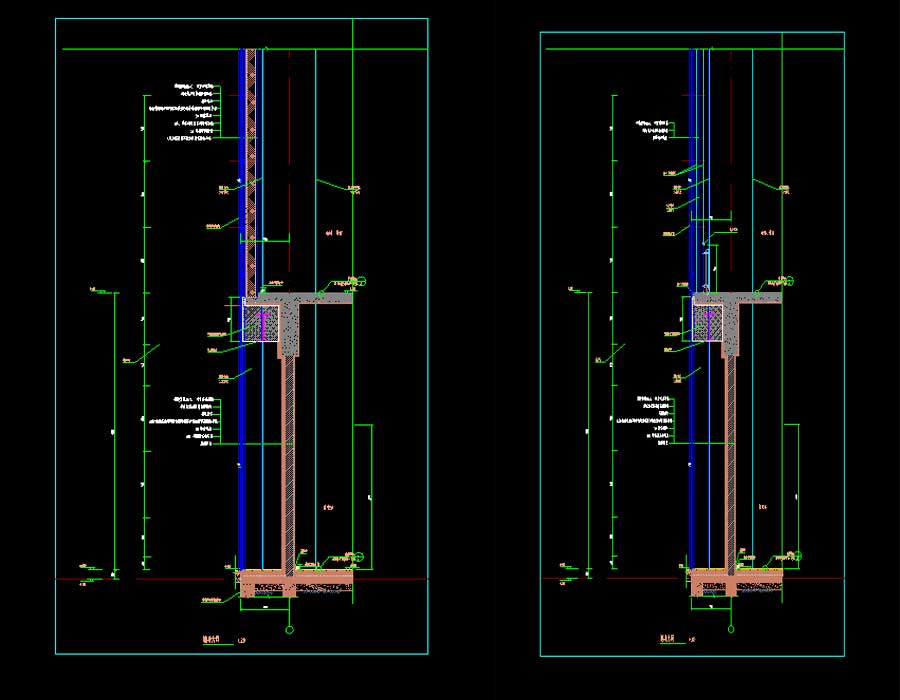

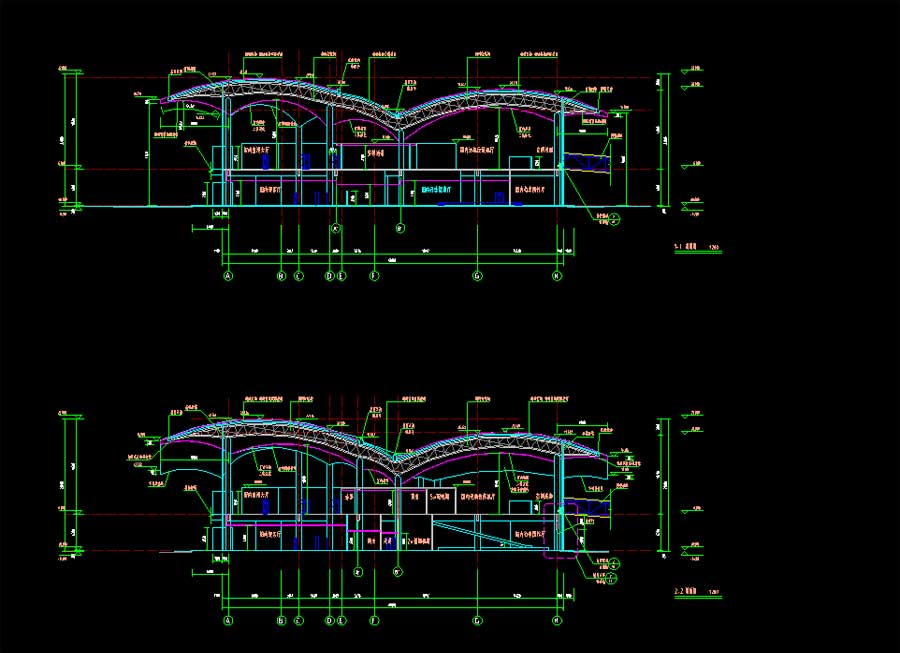

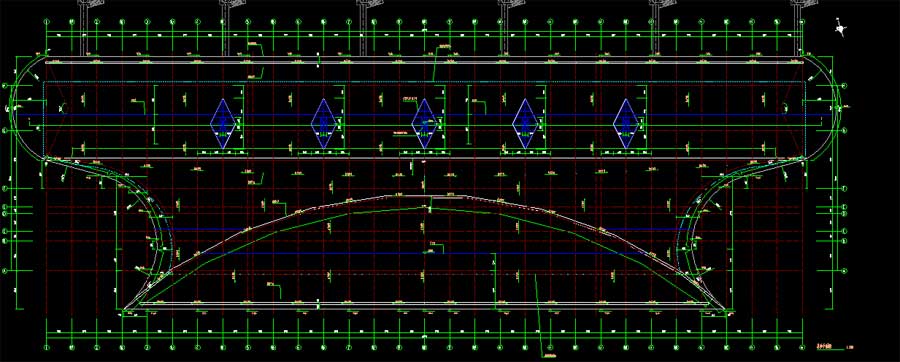

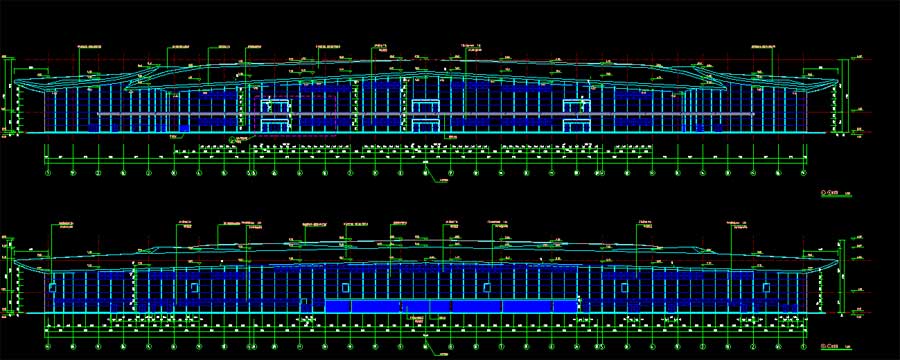

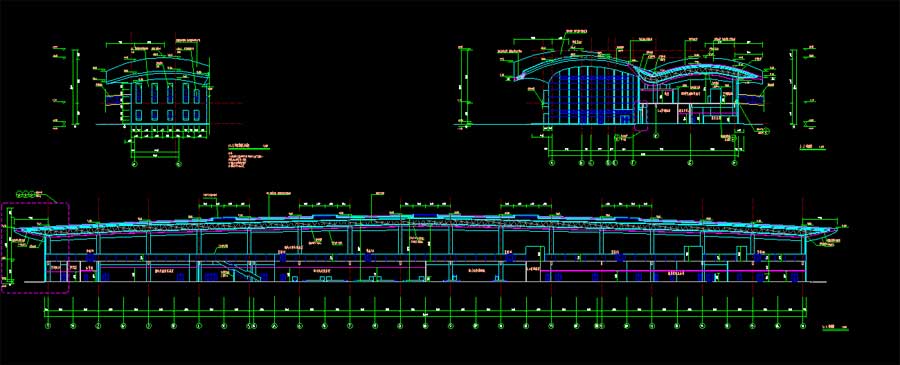

说明：四川省某航站楼及配套设施扩建全专业施工图，抗震设防烈度为7度，主要结构类型为框架结构，基础类型为独立基础及桩基础，建筑高度为23米，地上层数2层，总建筑面积为23999.1平方米。图纸内容含：建筑说明，节能设计专篇，平立剖面图，卫生间、电梯、扶梯、墙身、门窗、大门及幕墙、安全玻璃隔断、防护栏杆、行李皮带大样图，防火分区示意图，柱网定位图，吊顶、闷顶示意图，装饰材料图，到出港行李系统平面图，流程图，门窗表，做法表；给排水说明，卫生间大样图，给排水平面图、系统图，自动灭火系统原理图，喷淋、干管平面图；结构说明，配筋图，桩基承台大样图，结构、基础平面布置图，楼梯大样图，电缆沟大样；电气说明，照明、插座、防雷、接地、火灾自动报警、综合布线、电视平面图，配电房及发电机房大样图，综合布线、监控、时钟、电缆电视、离港、安检信息、航显系统图；暖通说明，空调送风、空调回风、管、空调水管、通风防排烟平面图，空调水路系统流程图，空调房大样图等等。
