建筑面积：94.8㎡地上层数：1层建筑高度：4.5m地下层数：高度类别：低层图纸深度：施工项目地址：四川省设计时间：2016建筑风格：现代效果图：无

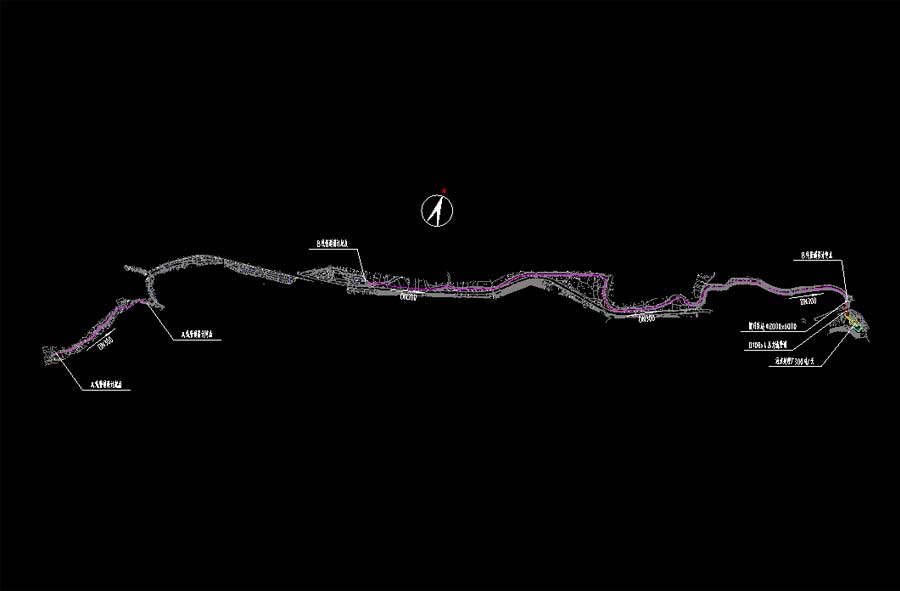

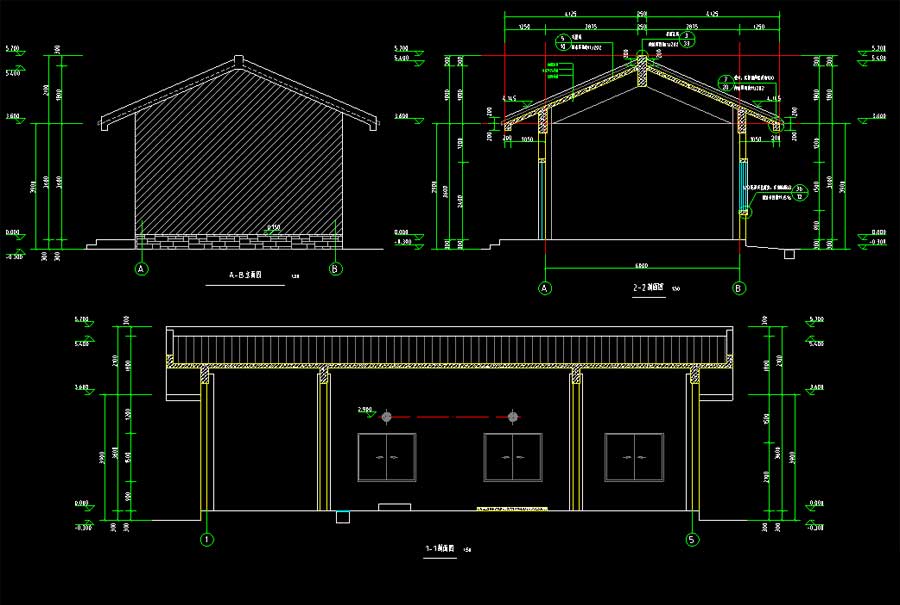

说明：四川省某镇污水处理厂项目多专业施工图，本工程按照远期（2030年）规模一次建成，设计规模300m3/d。，设计范围为污水处理厂1座和相应的配套污水管道，污水处理厂包括红线范围内的污水处理、尾水排放及其它附属构（建）筑物，排水管道包括厂外截污干管。其中处理厂综合用房抗震设防烈度为7度，主要结构类型为钢筋混凝土框架结构，地上层数为1层，建筑高度为4.5米，建筑面积为94.8平方米。图纸内容含：设计总说明；结构说明，基础平面图、结构图及详图，配筋图，预埋件详图，平法施工图，模板图，土石方平衡图，挡土墙平、断面图；厂区管道说明，排水说明，管道结构说明，污水处理厂工艺流程图、总平面布置图、管线布置图，厂区阀门井大样图，管道布置图、纵断面图、开挖断面图，截流井平面图、剖面图、孔洞加固图，截流井、密封井盖大样图，检查井防坠网编制图，泵站工艺布置图，材料表，污水检查井表；建筑说明，处理厂总平面图，平立剖面图；电气说明，电气、照明、接地、防雷平面图，系统图，控制原理图；自动化控制系统说明，自动化控制系统图、平面图，供电原理图，模块接线图；绿化说明，苗木栽植示意图，景观水池平面图等等。
