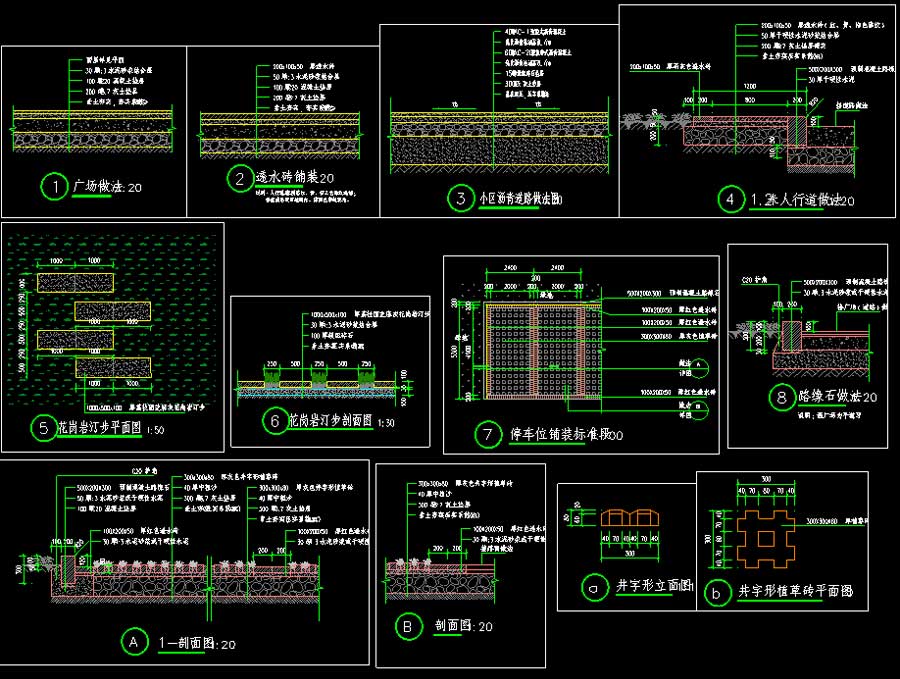

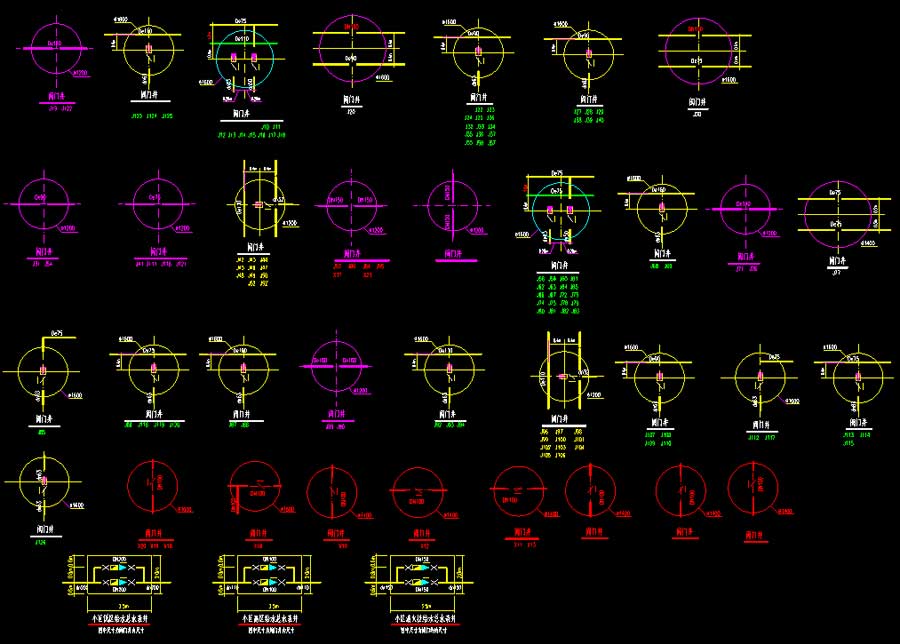

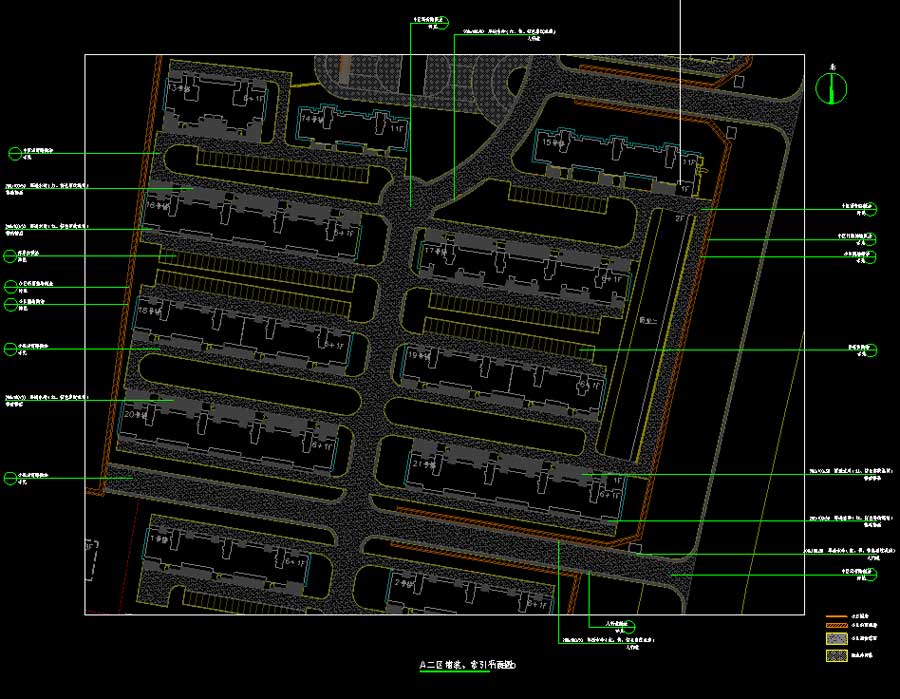

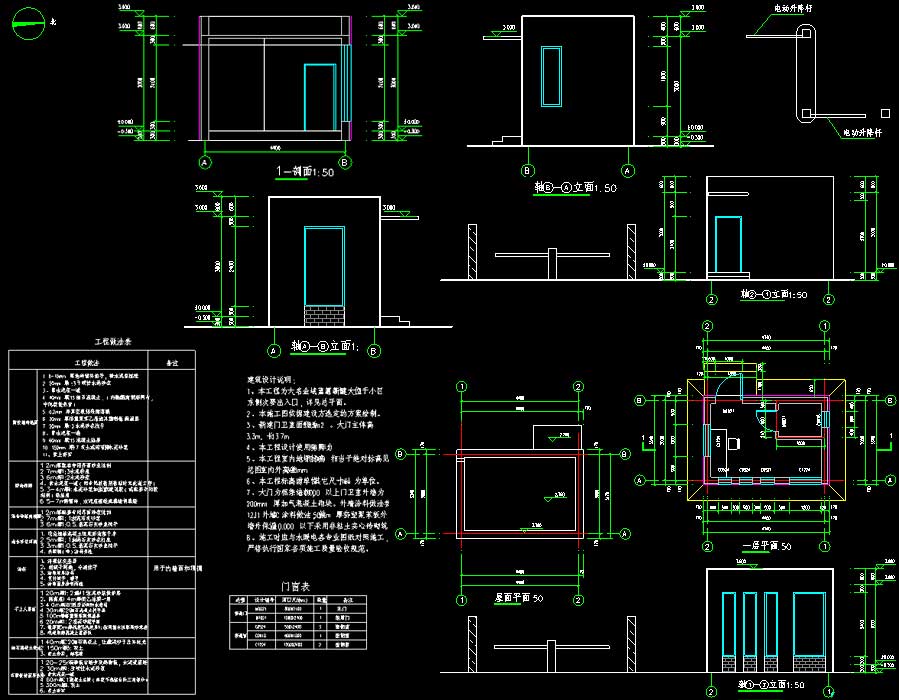

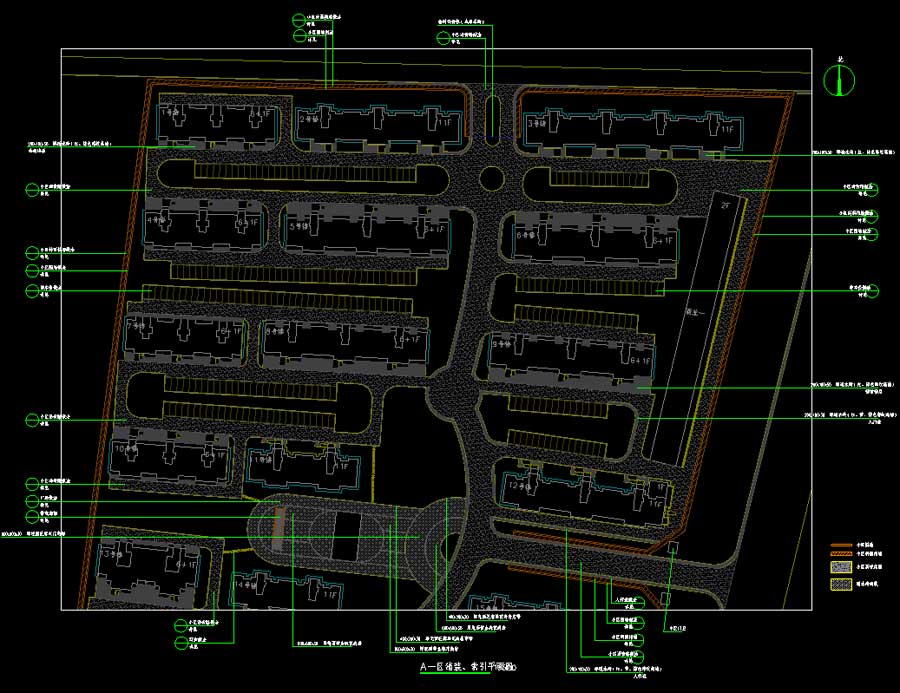

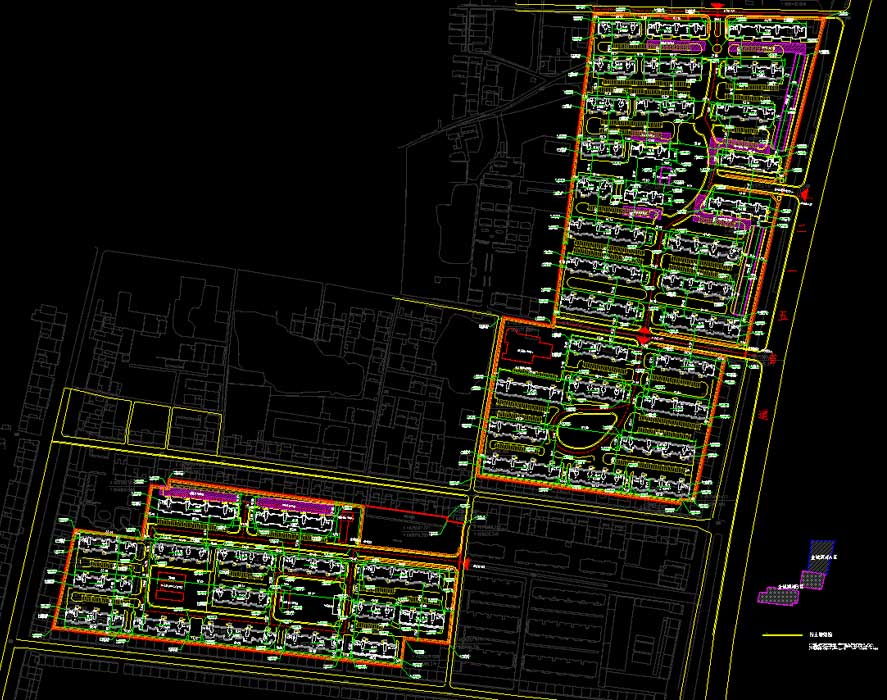

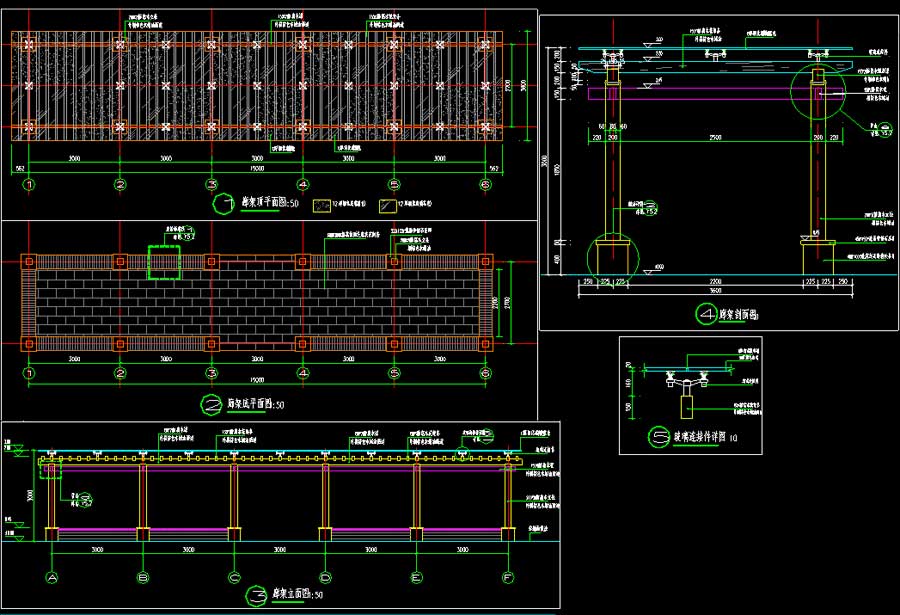

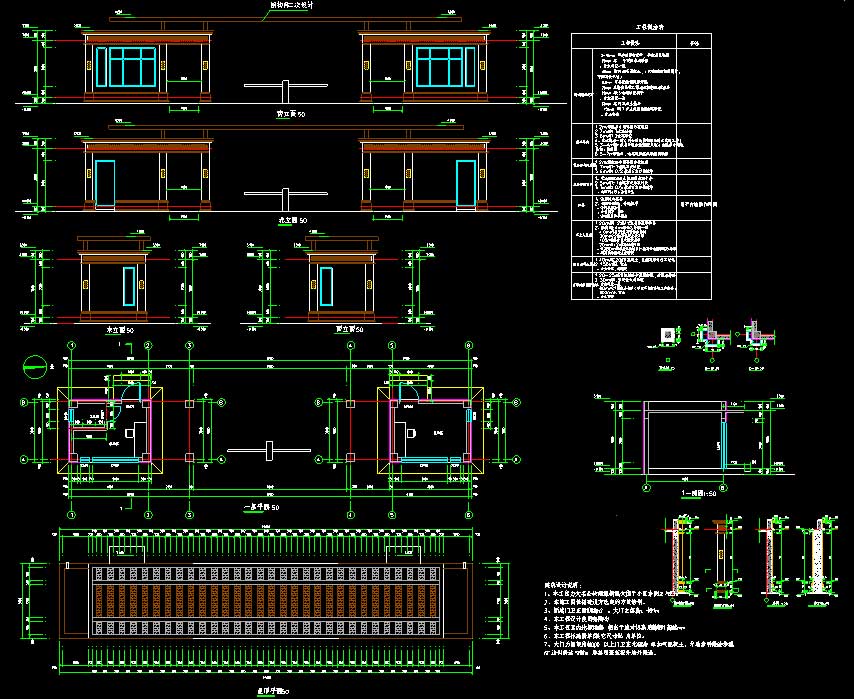

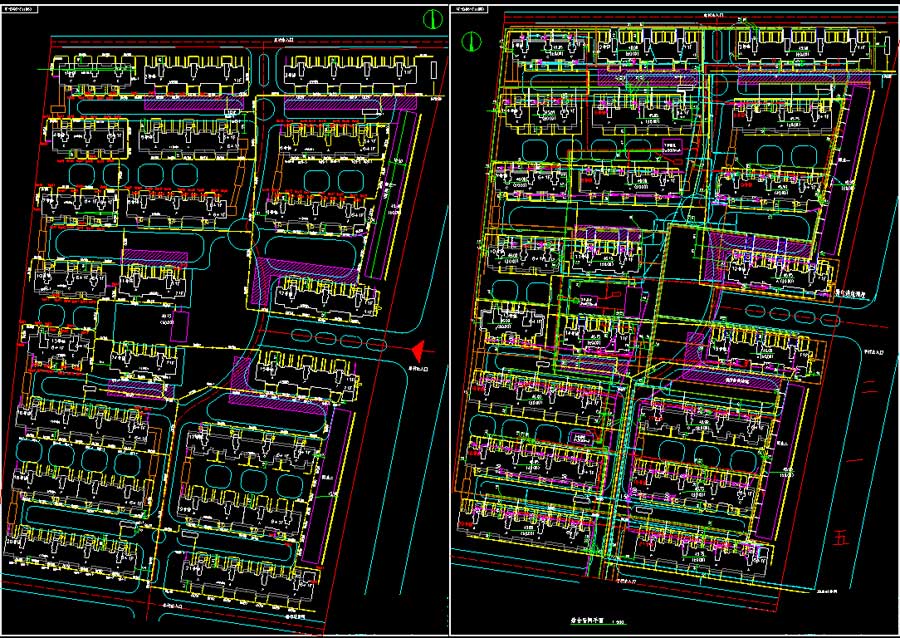

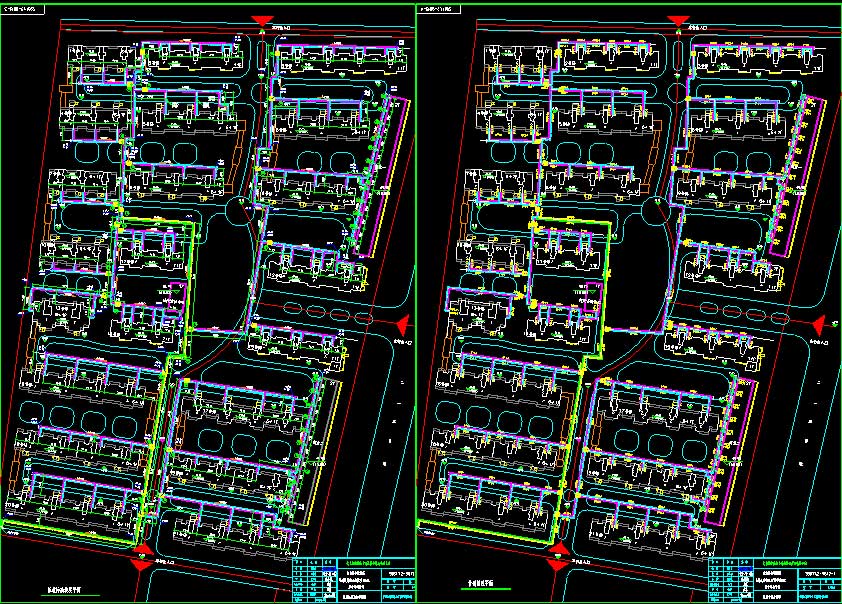

说明:某安置小区室外工程全套施工图,包括A区室外热力管网设计图,设计内容:说明及图例、建筑物耗热量表、大样图、管道标高坡度平面图、管道管径平面图、带热量表的入口装置。A区、B区室外工程给水排水,设计内容:说明、给水,消防平面图、雨,污水平面图、综合管网平面图、污水纵断面、雨水纵断面、给水节点图。A区景观设计,规划景观总用地面积67304平米。具体内容包括景观设计总图、说明、铺装,索引布置图、尺寸,竖向设计图、放线图、通用详图、景观廊架详图。新建大门位于小区东侧次要出入口,新建门卫室面积为15.83平方米,地上1层,大门主体高3.3米,长13.7米。设计内容包括新建大门建筑、结构、给排水、电气、暖通施工图。
