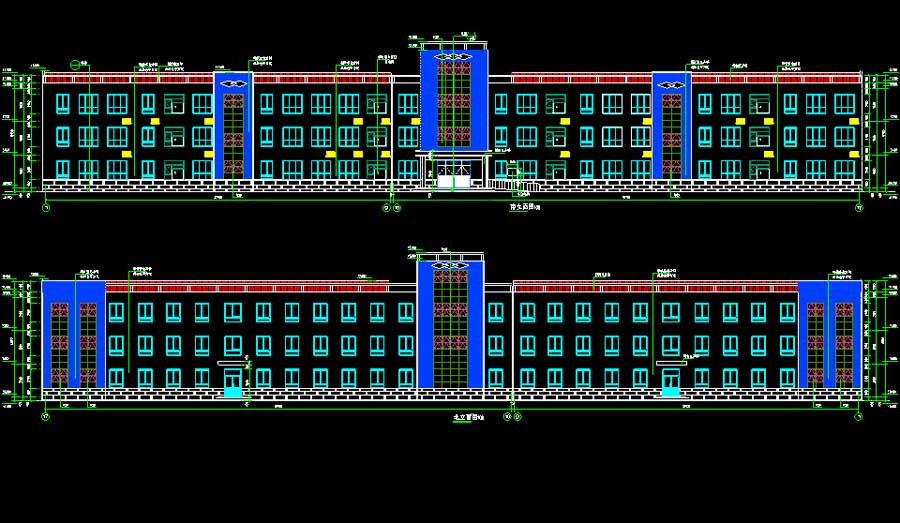

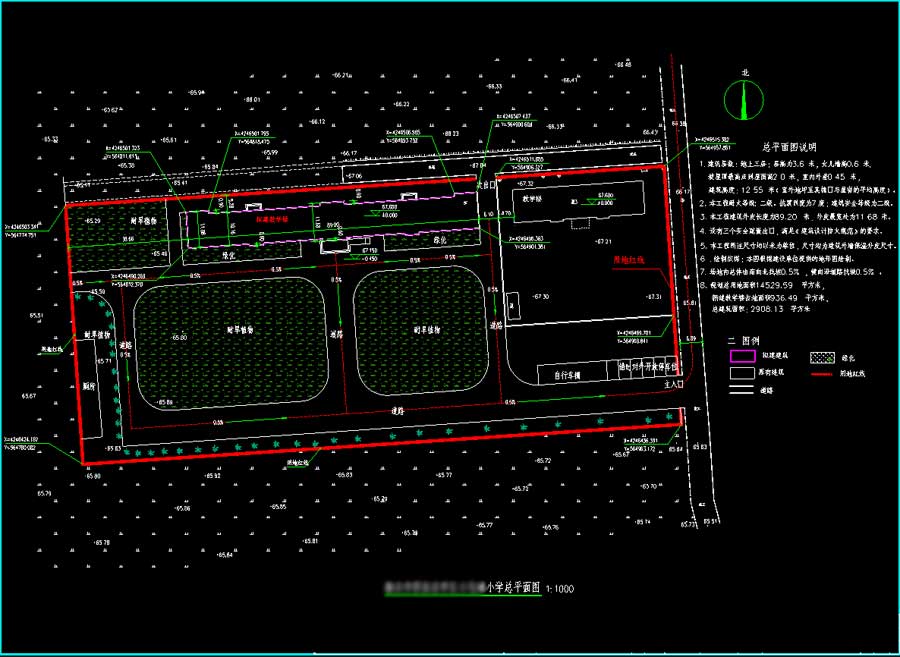

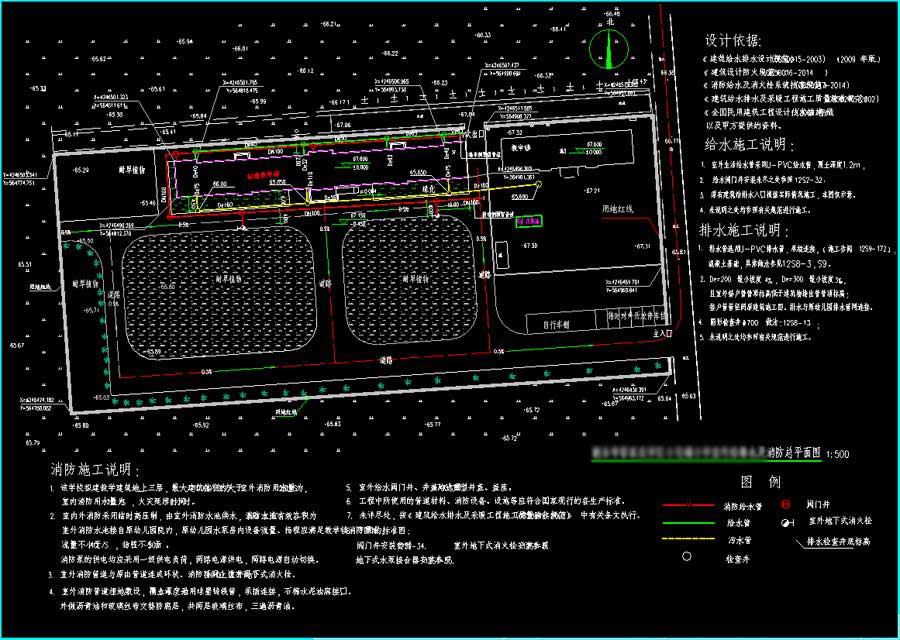

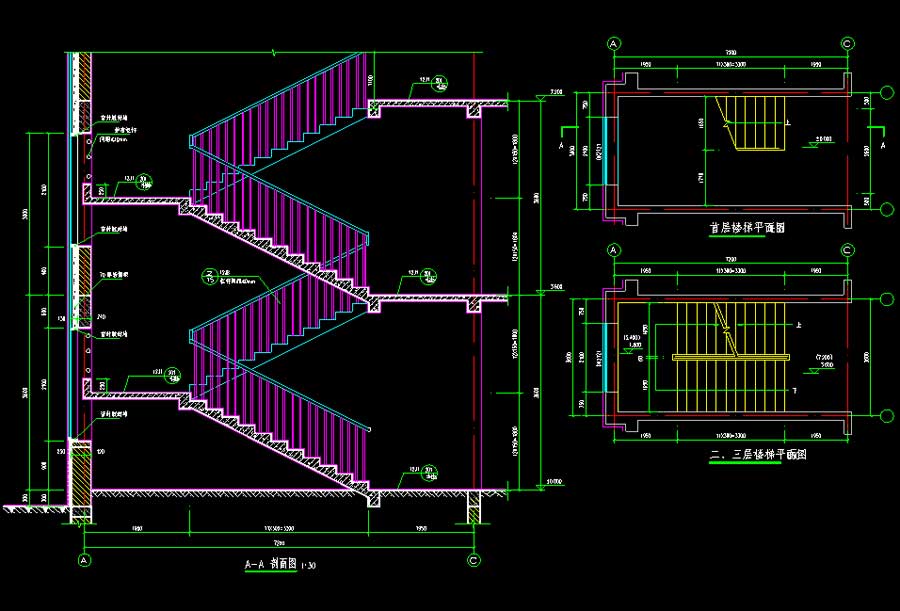

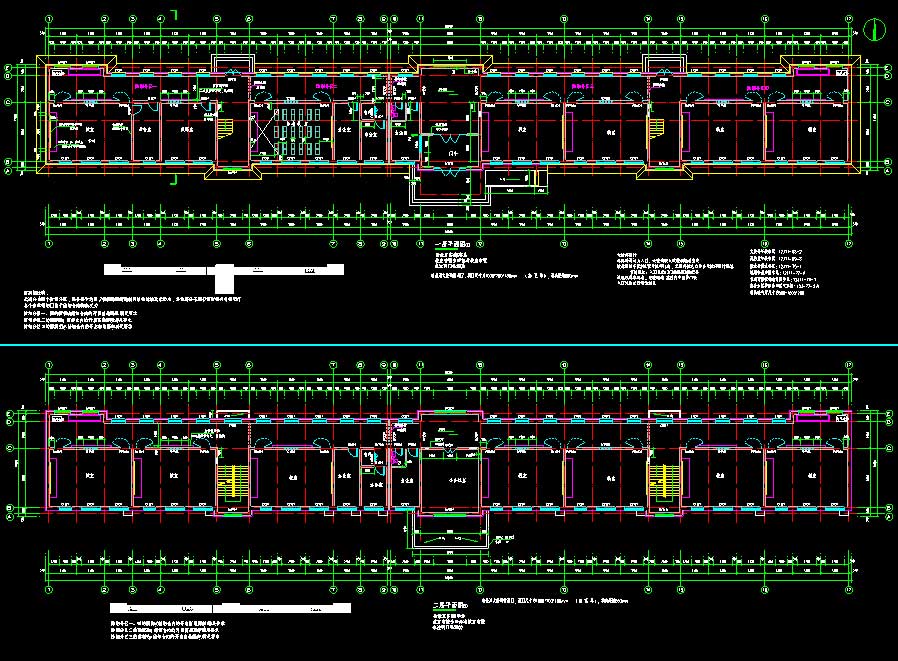

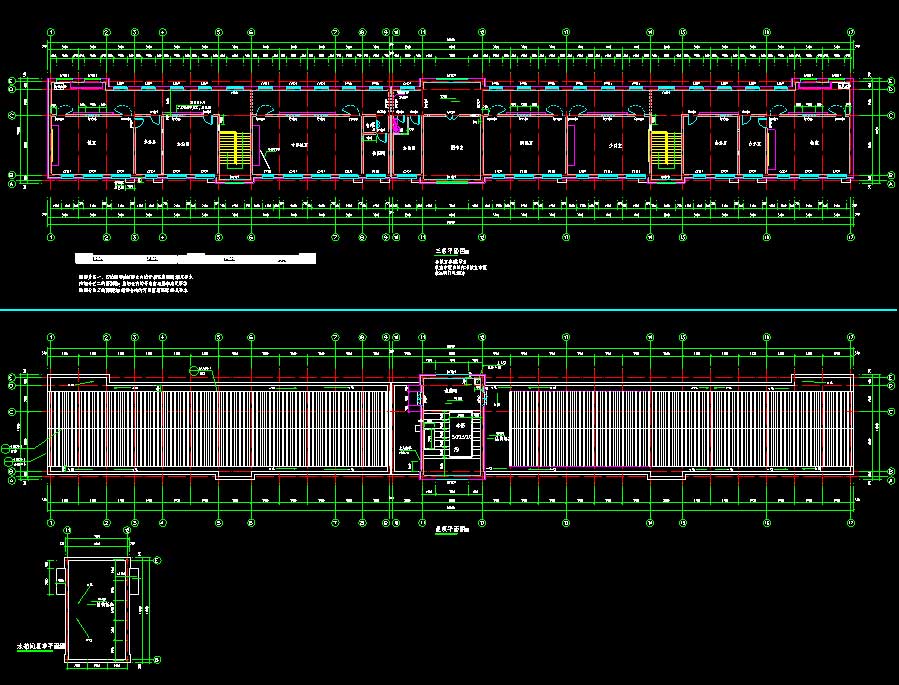

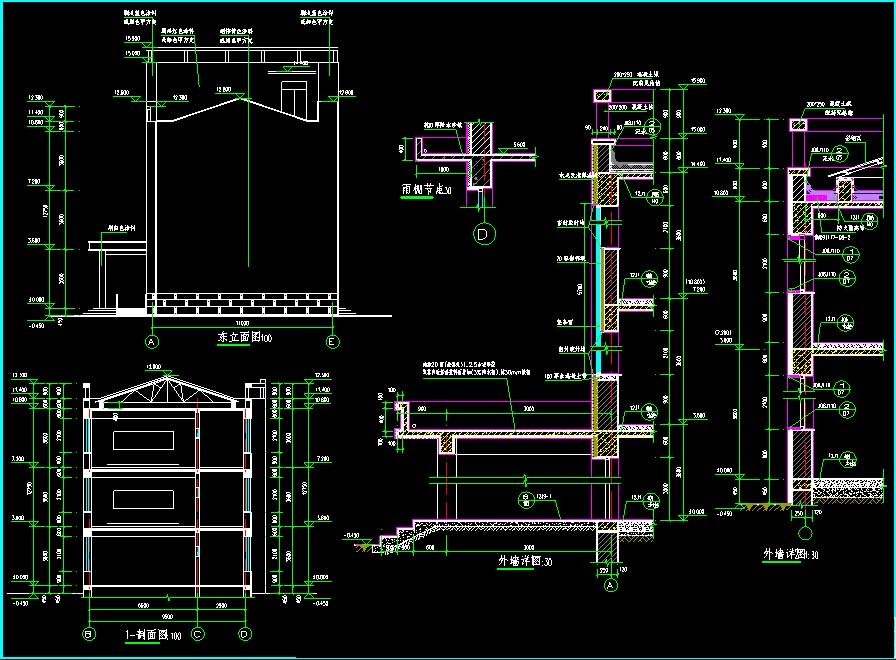

说明:某小学新建教学楼全专业施工图,总建筑面积为:2908.13平方米,,基底面积为:936.49平方米,二、三层建筑面积为:936.49平方米,,雨棚面积为:15.72平方米,屋顶水箱间面积:82.94平方米,地上3层,建筑高度:12.55米。使用功能:教学,结构类型:砌体结构。设计内容含总平面图、建筑说明、绿色建筑设计专篇、工程做法表、门窗表、各层平面图、立,剖面图、楼梯详图、外墙详图和结构说明、基础结构平面图、顶结构平面图、顶梁板配筋图、屋顶钢屋架施工图、楼梯结构大样图、绿色建筑设计专篇和给排水说明、绿色建筑设计专篇、给排水及消防平面图、水箱接管示意图、水箱水位示意图、给排水系统图、空调冷凝水管系统图、消防系统图和电气说明、垂直干线系统图、供电系统图、干线及插座平面图、照明平面图、插座平面图、屋顶避雷平面图、接地平面图、电话、网络系统图、广播系统图、有线电视系统图、监控系统图、电话,网络,有线电视,广播,电铃,监控平面图、消火栓按钮接线图和暖通说明、供暖主干管及通风平面图、供暖平面图及系统图。
