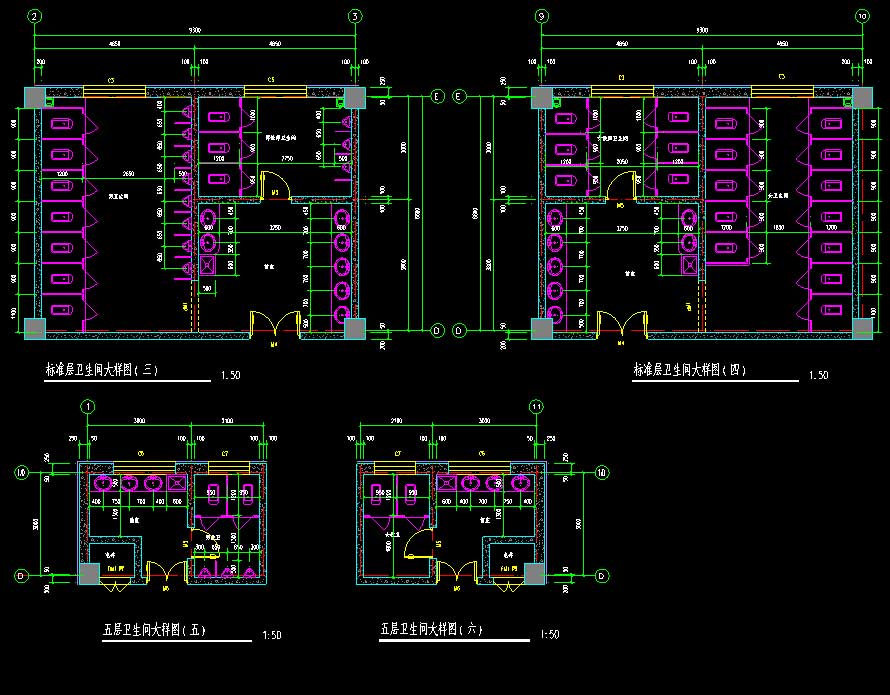

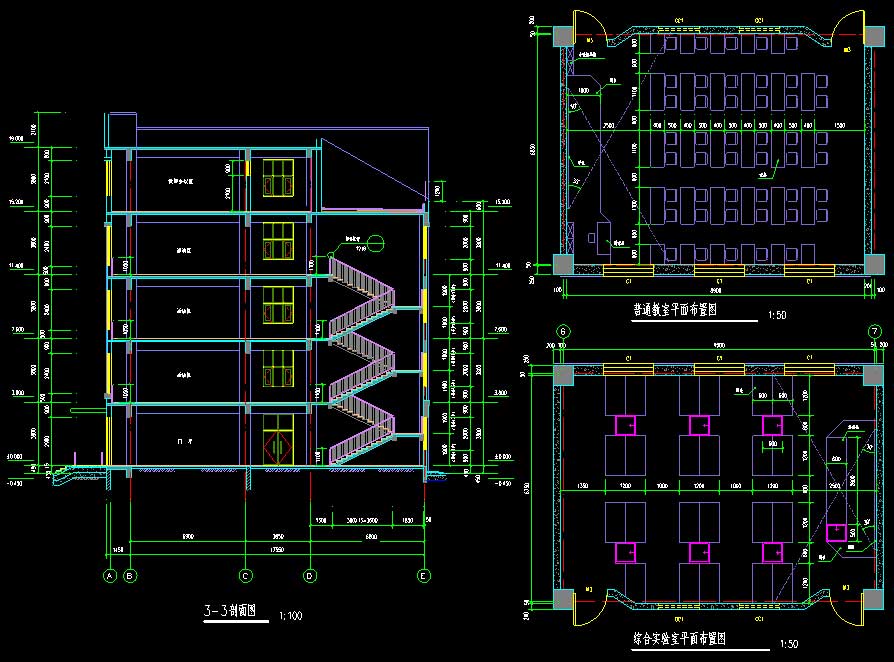

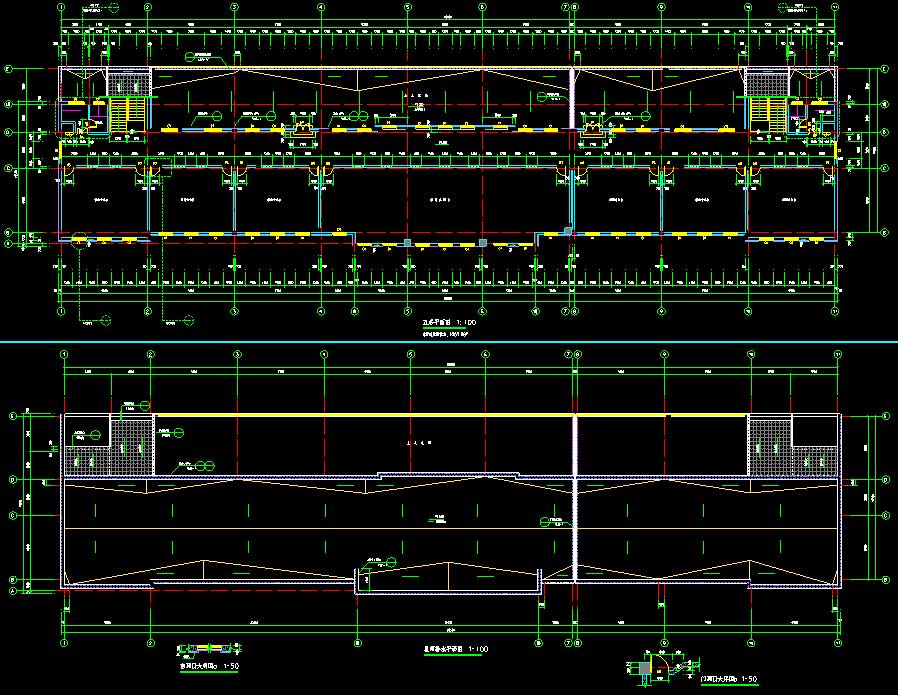

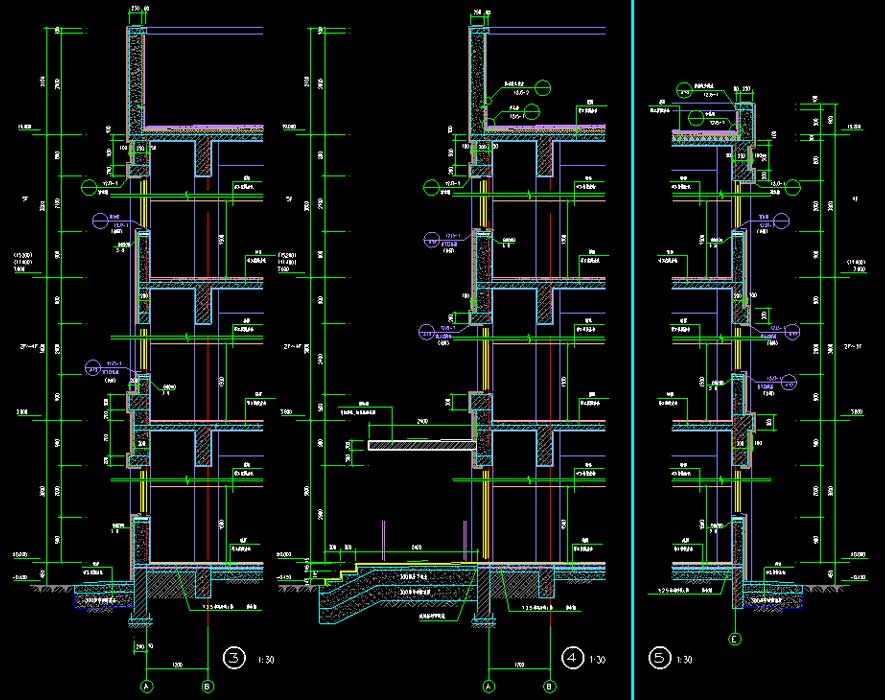

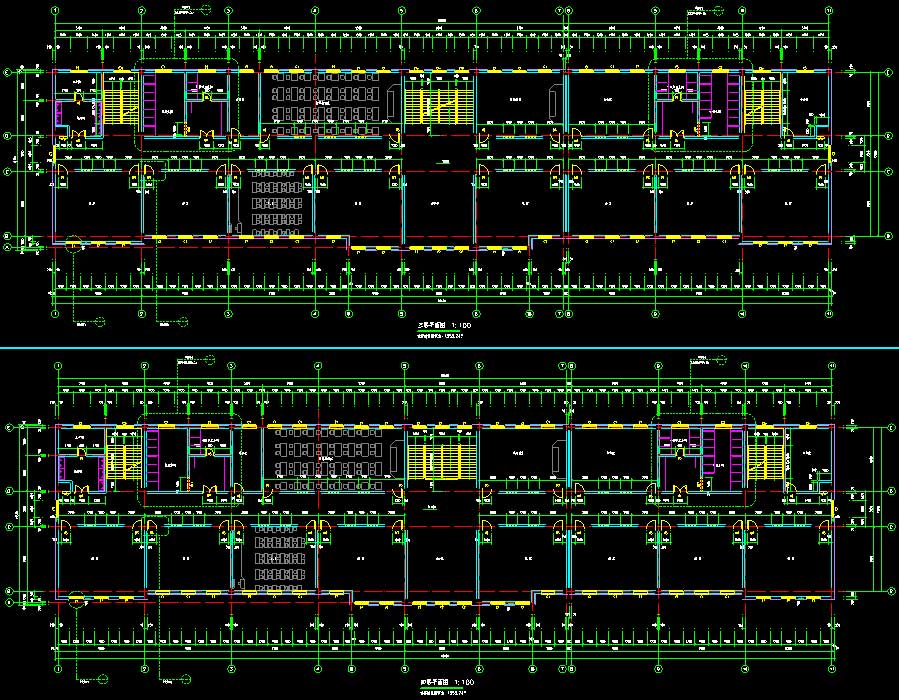

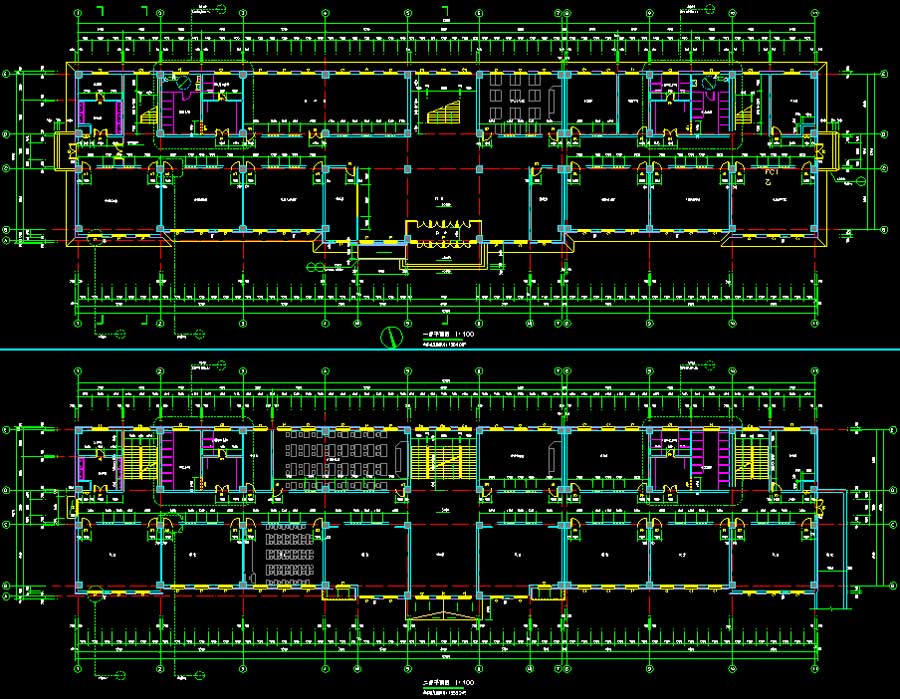

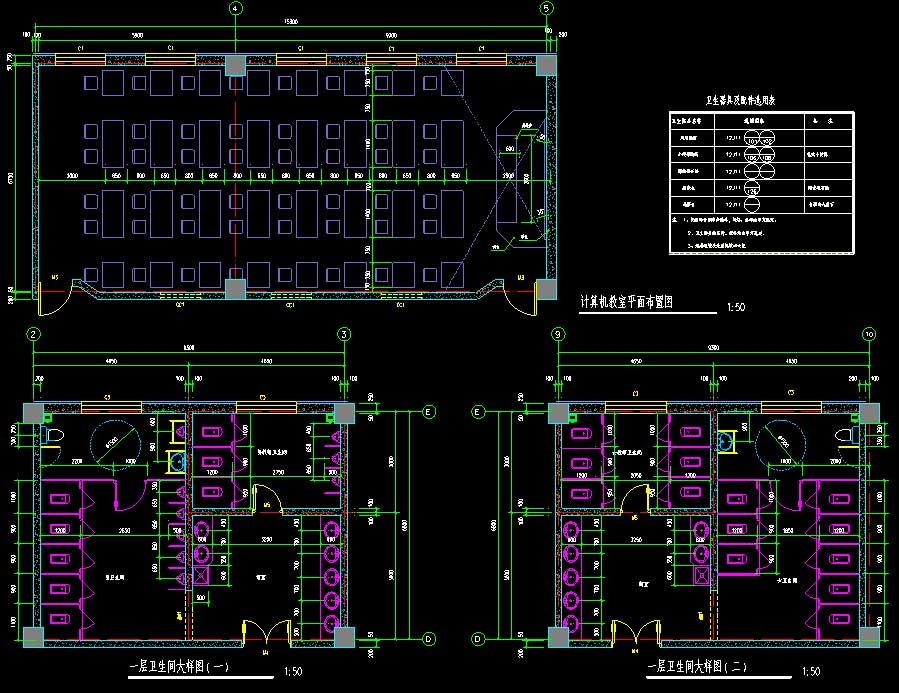

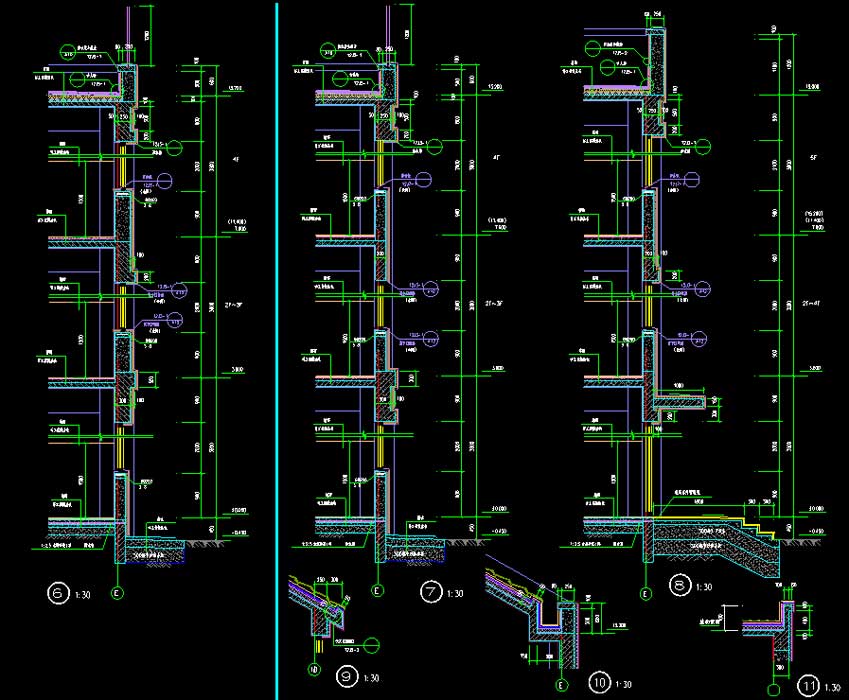

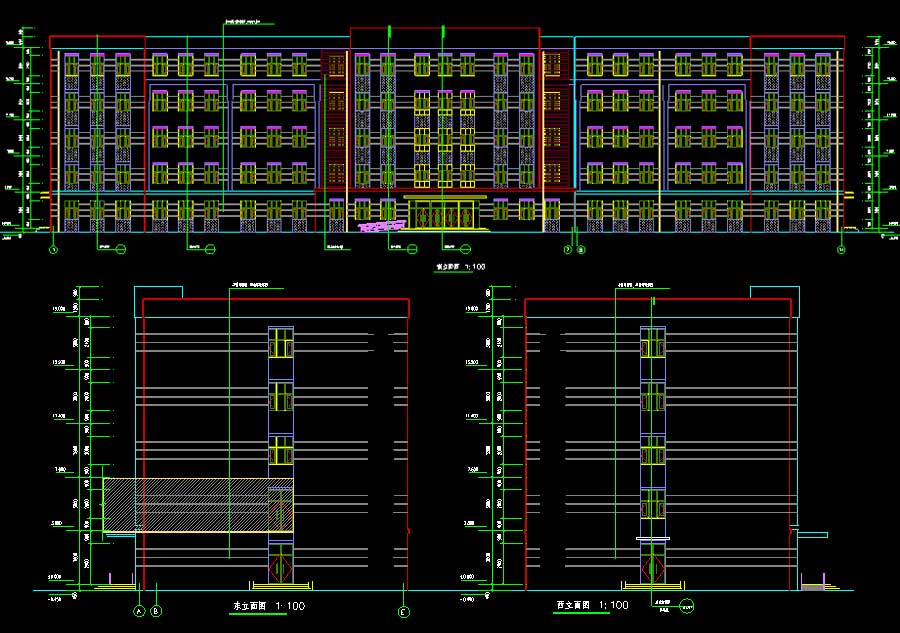

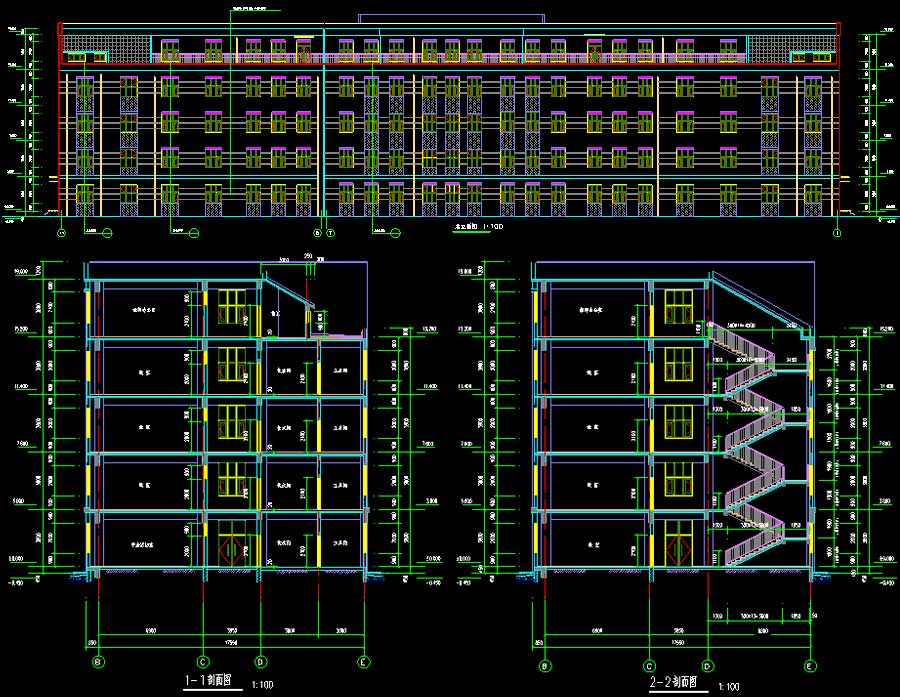

说明:建国街小学新建教学楼建筑、结构、给排水、电气施工图,占地面积:1564.06平方米,总建筑面积:7295.66平方米,地上5层(局部4层),建筑高度:19.8米。结构类型:框架结构,抗震设防烈度:8度。内容含建筑说明、绿色建筑专篇、节能说明、门窗表及大样、平立剖面图、普通教室,综合实验室,计算机教室平面布置图、卫生间大样图、墙身大样图和结构说明、基础平面布置图、基础大样、基础梁平面布置图、柱,梁配筋平面图、顶板结构图、楼梯大样和给排水和采暖说明、给水系统图,排水系统图,消防系统图、给排水,消防平面图、卫生间给排水平面图、采暖系统图、采暖平面图、留洞平面图和电气说明、配电系统图、弱电系统图、计算机教室插座平面布置图、综合实验室插座平面布置图、电照平面图、弱电平面图、首层接地及电源干线平面图、屋顶防雷平面图
