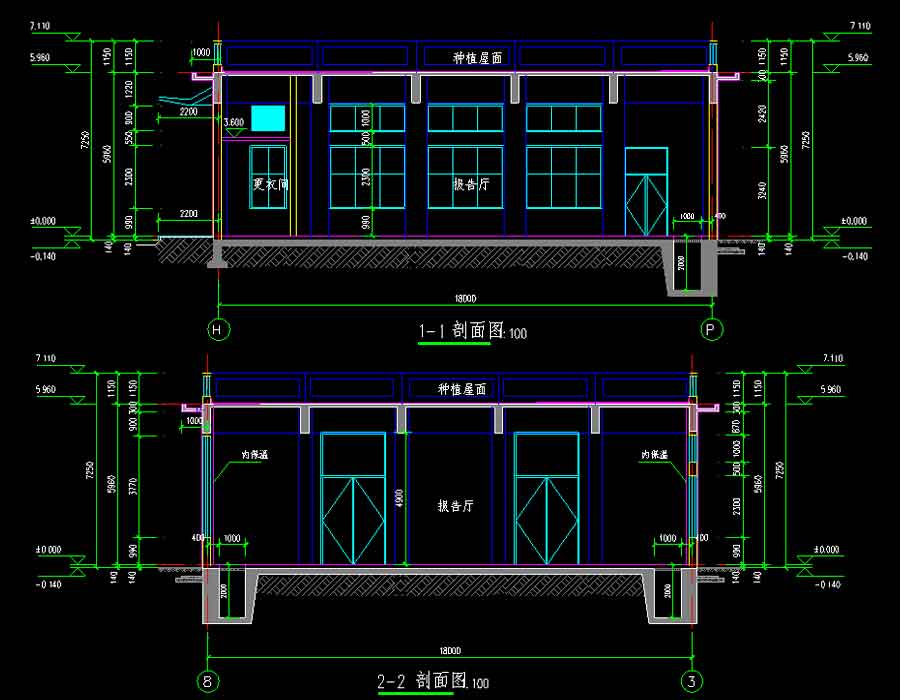

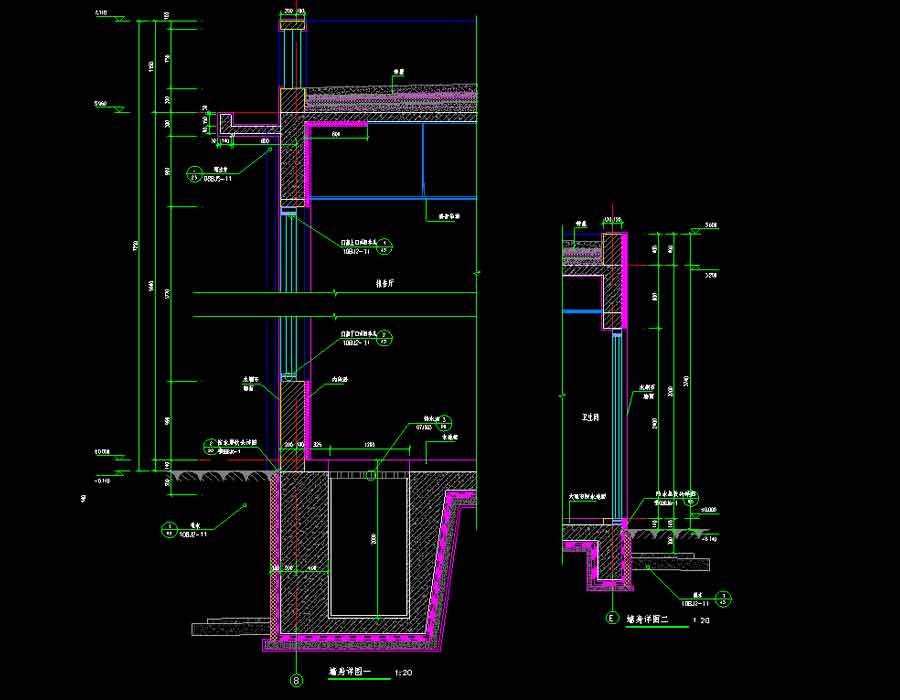

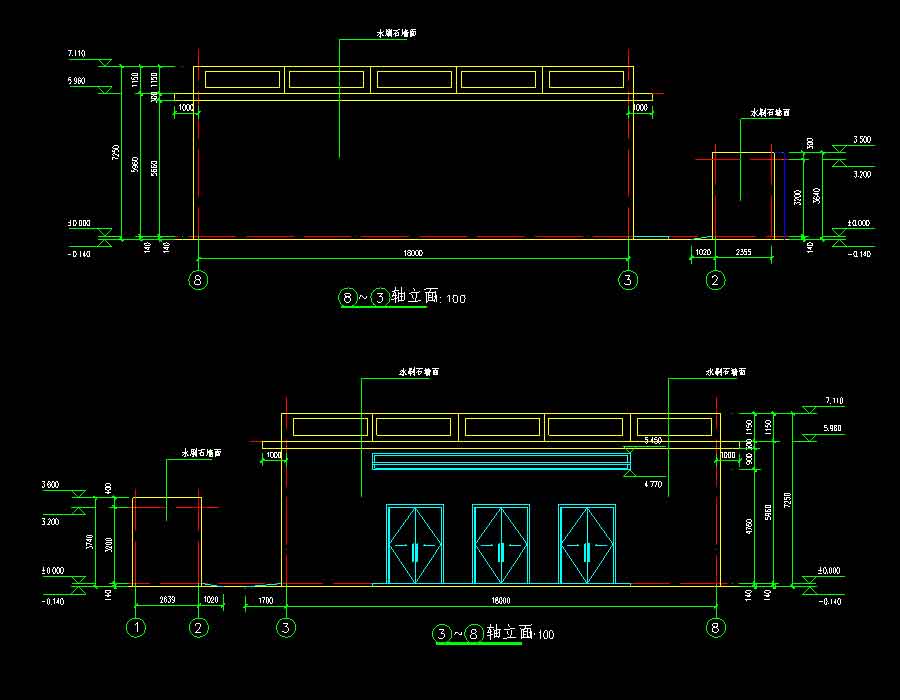

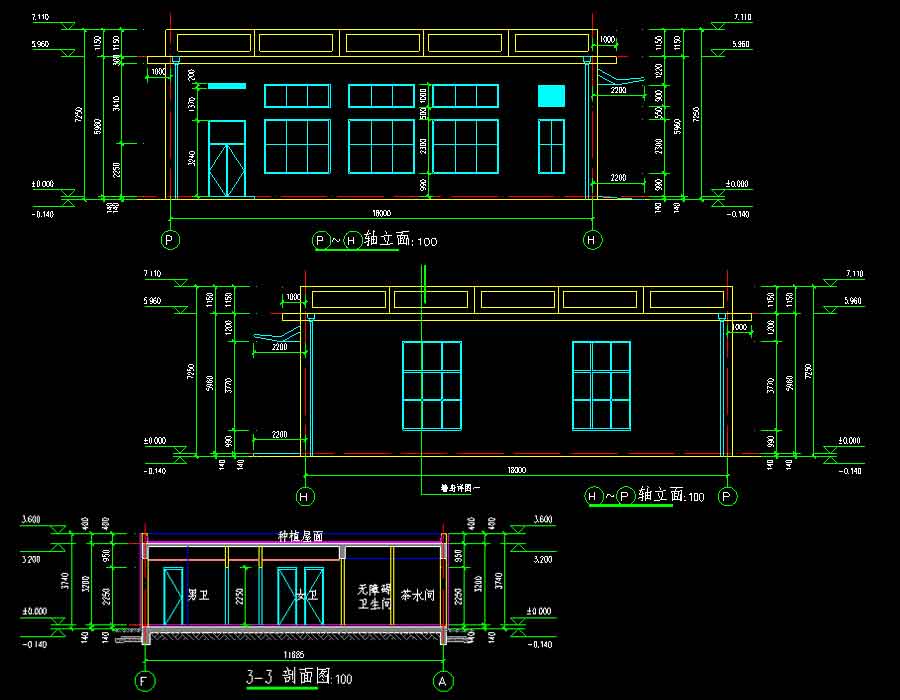

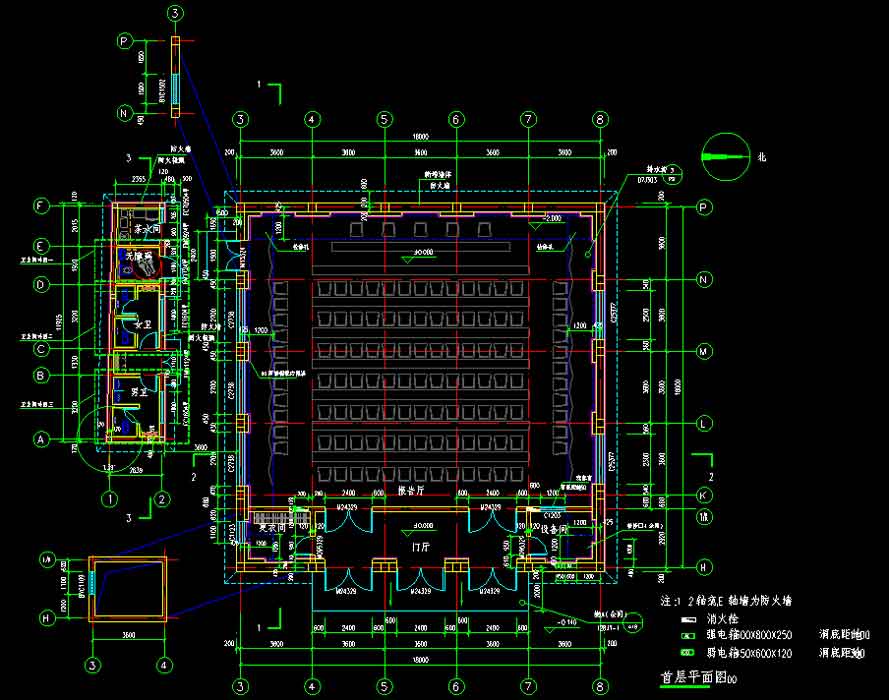

说明:某报告厅改造工程,含建筑、结构、给排水、电气、暖通、精装修施工图。总建筑面积374平方米,其中,报告厅340平方米,附属用房34平方米。现状报告厅采用砖混结构,加固方案采用新加短肢剪力墙。新建附属用房为砖混结构。本次改造设计主要内容为:1、结构加固 2、平面格局改造设计。内容含建筑平,立,剖面图、建筑说明、门窗,卫生间及墙身详图和结构说明、加固技术说明、首层墙拆除平面图、首层墙加固平面图、基础加固平面图、茶水间结构图、地沟平面图和给排水说明、生活给水系统图、中水给水系统图、污水系统图、废水系统图、消火栓系统图、给排水及消防平面图和电气说明、配电箱系统图、智能系统配线箱接线示意图、照明平面图、强电插座平面图、弱电平面图和暖通说明、采暖系统图、风机盘管安装示意图、新风机组安装示意图、排风机安装示意图、散热器安装示意图、管沟内管道安装示意图、采暖平面图、空调平面图以及精装说明、材料做法表、会议厅立面、卫生间立面、门窗表、天花与地面节点,立面节点,更衣室衣柜茶水间橱柜节点、卫生间节点、会议厅平面、卫生间茶水间平面等。
建筑面积:374㎡地上层数:1层建筑高度:6m地下层数:高度类别:低层图纸深度:施工项目地址:北京市设计时间:2017建筑风格:现代效果图:无
