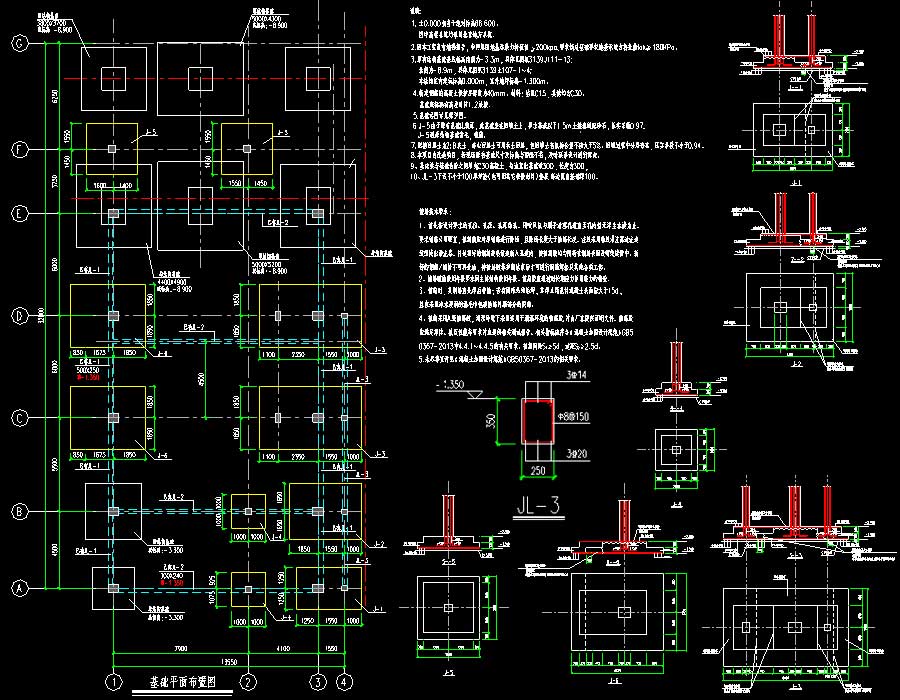

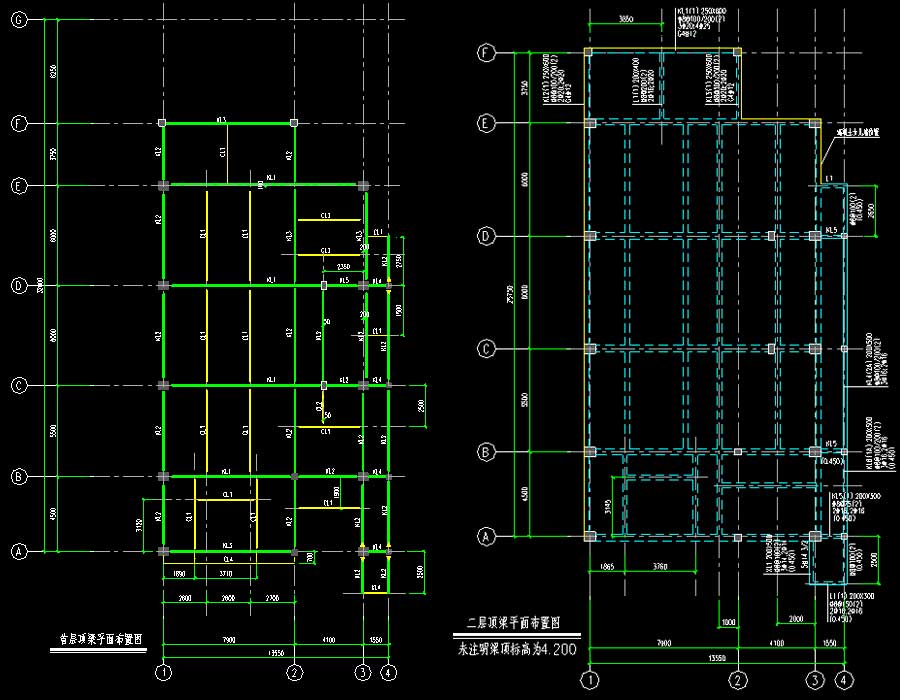

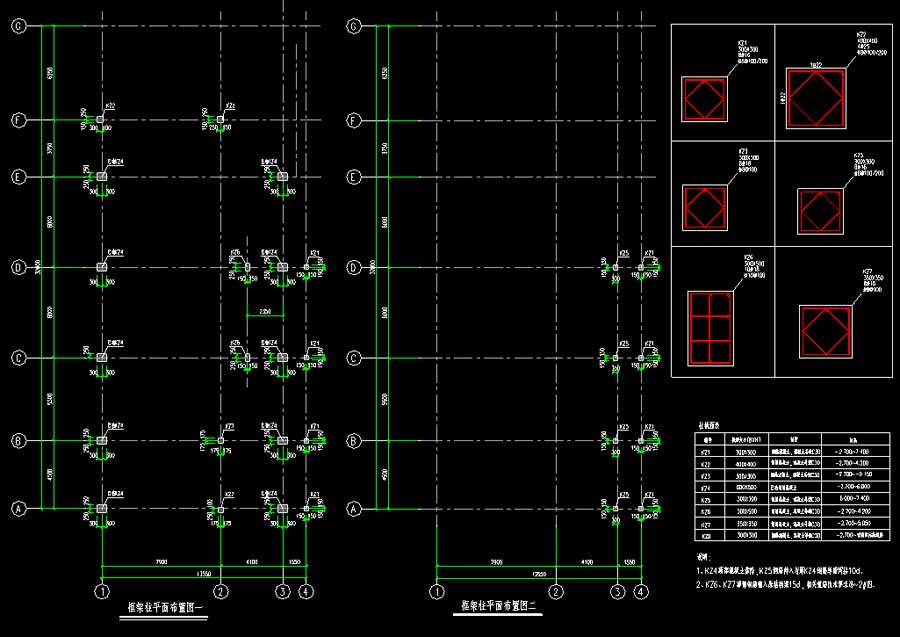

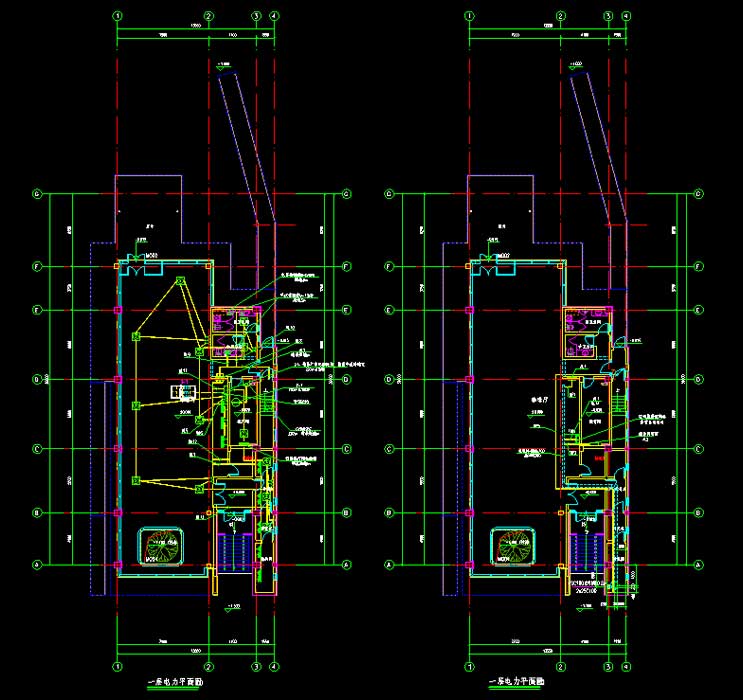

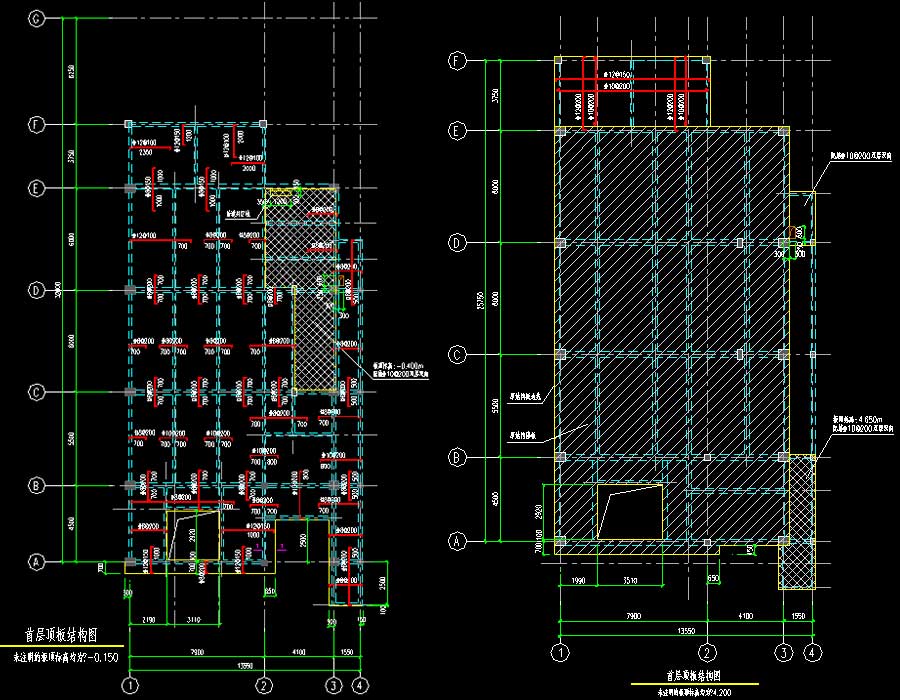

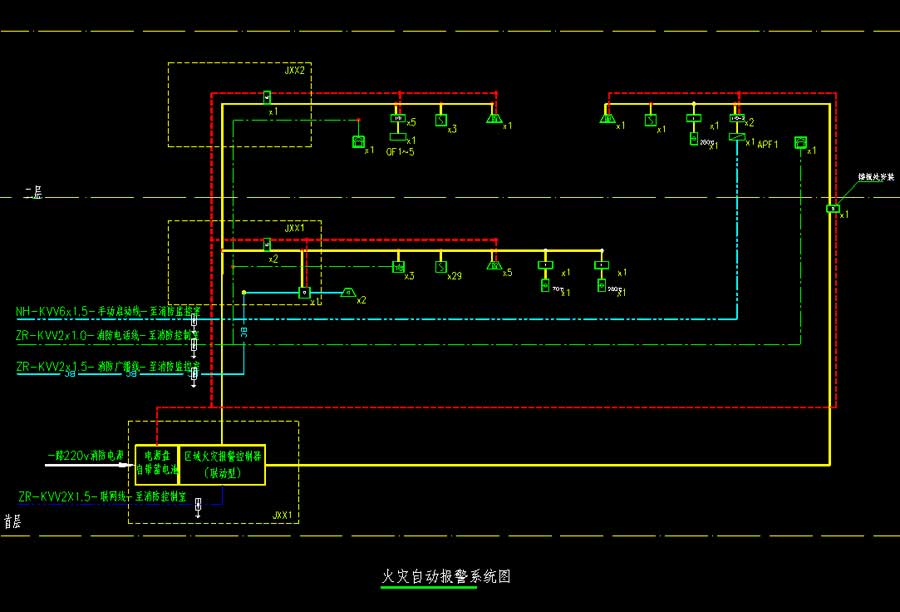

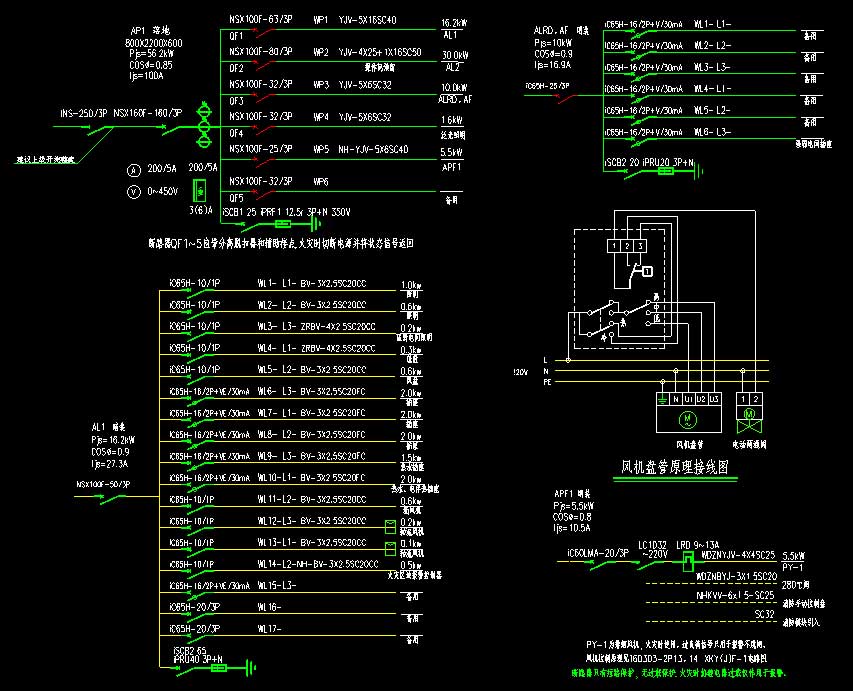

说明:老工业区建筑改造咖啡厅结构电气施工图,原结构为地上3层的现浇钢筋混凝土框架结构,梁、板、柱混凝土强度为C30,基础为钢筋混凝土柱下独立基础(强度C20)。目前业主拟改变结构使用功能,故需对原有建筑进行改造,改造后的使用功能为咖啡厅,由地上三层改为地上一层、局部两层,同时增设绿化屋顶。改造后建筑面积:450.35平方米,建筑高度为8.70m,建筑层数为地上一层,局部二层,无地下层;改造后建筑主要功能为餐饮。结构类型:原有建筑为混凝土框架,加建部分为钢结构。内容含钢结构说明、原钢筋混凝土加固说明、新建部分混凝土说明、基础平面布置图及详图、框架柱平面布置图、框架柱加固平面布置图、顶梁平面布置图、顶板结构图、楼梯详图、绿化屋面做法、节点详图和电气设计说明、配电干线系统图、风机盘管原理接线图、照明,电力平面图、火灾自动报警及联动设计说明及系统图,平面图、弱电说明、安防监控系统图、有线电视系统图、综合布线系统图、弱电平面图
建筑面积:450.35㎡地上层数:2层建筑高度:8.7m地下层数:高度类别:低层图纸深度:施工项目地址:北京市设计时间:2016建筑风格:效果图:无
