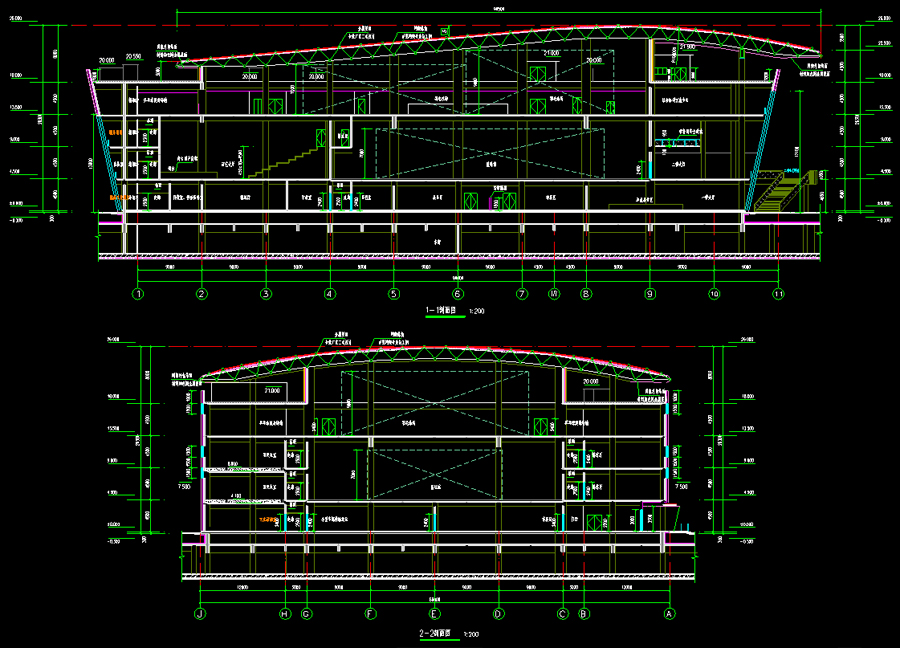

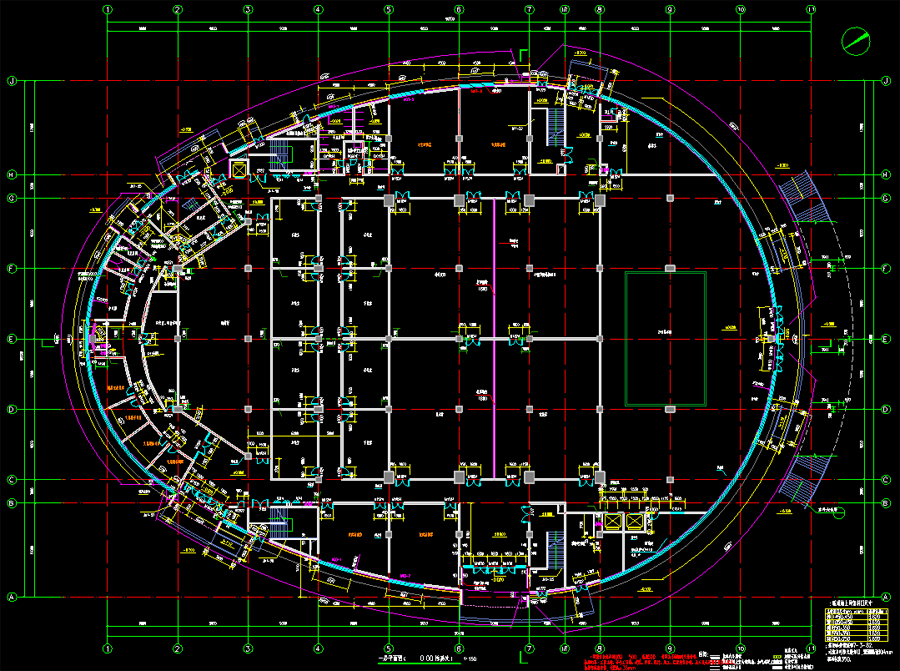

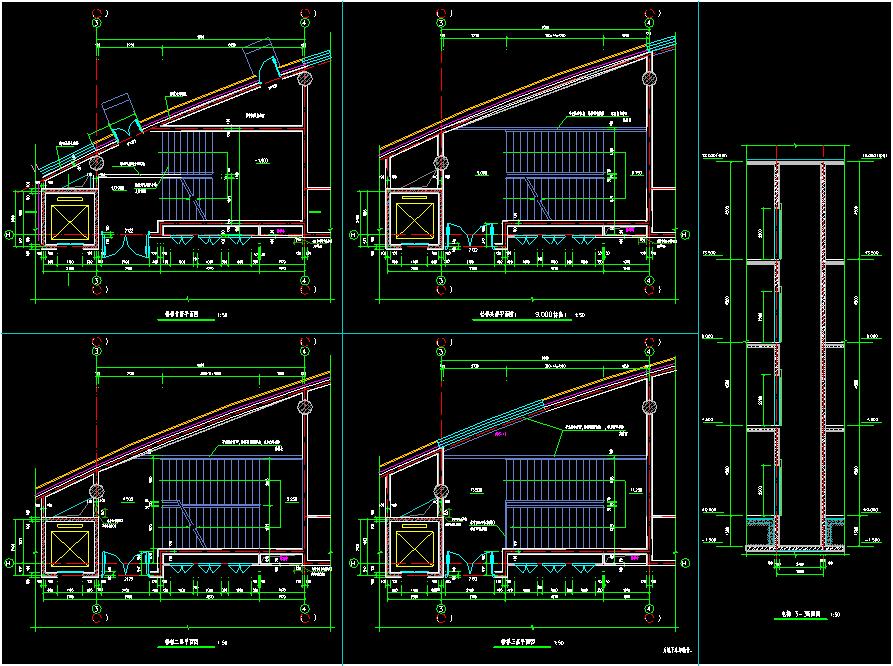

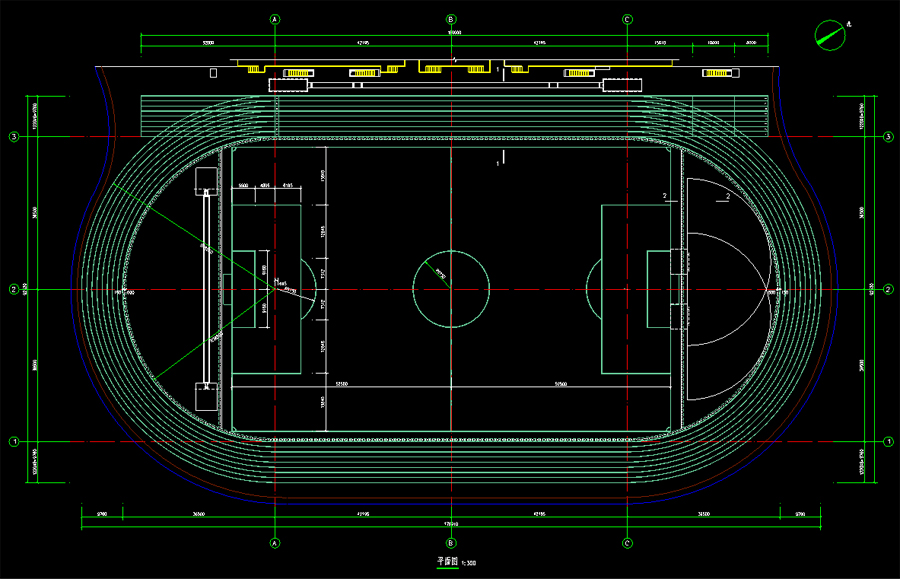

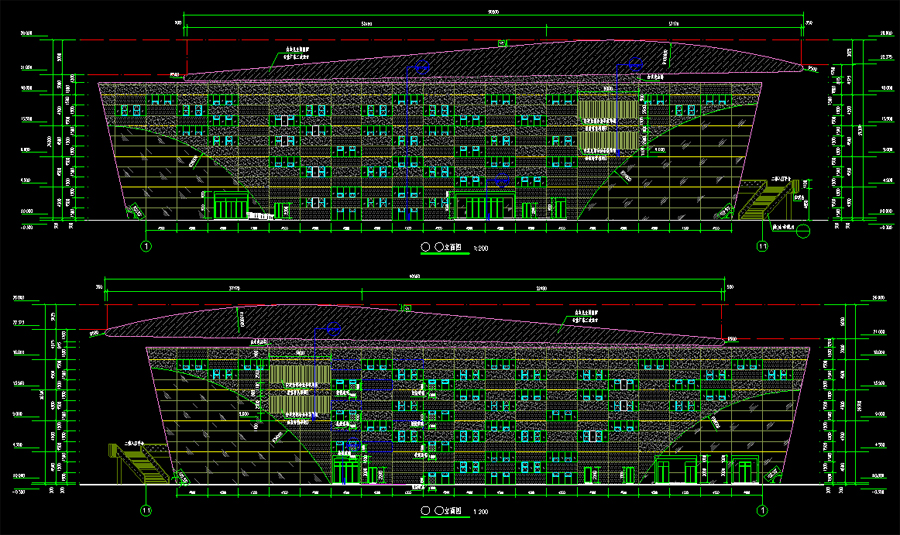

说明:某3层文体中心及体育场和室外管网施工图,文体中心总建筑面积:16867.36平米,建筑高度:23.8米,地上3层,地下1层,结构形式为框架结构。体育场总建筑面积33698.72平米。内容含建筑说明、门窗表及门窗大样图、绿色建筑专篇、建筑平,立,剖面图、楼梯详图、室外大台阶详图、公共卫生间平面详图和结构说明、框架柱施工图、人防节点详图、梁,楼板配筋图、楼梯平面图及大样图、网架设计说明、网架平面布置图和节点详图、网架上,下弦球杆布置图、网架腹杆布置图及节点详图和给排水说明、消防喷淋,给排水消防平面图、卫生间详图、给排水系统图、室内消火栓系统图、消防水炮系统图、消防喷淋系统图、更衣室沐浴热水平面图、室顶太阳能施工图和电气说明、配电系统图、弱电及火灾自动报警系统图、照明,配电,弱电及消防平面图、接地,避雷平面图、热风幕配电系统图和暖通说明、采暖,空调平面图、采暖系统图、排烟平面图、屋顶排烟风机布置图、屋顶空调外机布置图、新风平面图及室外热力管线平面图、综合管线,给水管线,污水管线总平面图、电气外网说明、电气室外管线平面图、室外路灯布置平面图。体育馆场地排水坡度分布图、面层铺装示意图、平面图。
建筑面积:16867.36㎡地上层数:3层建筑高度:23.8m地下层数:1层高度类别:低层图纸深度:施工项目地址:河北省设计时间:2015建筑风格:现代效果图:无
