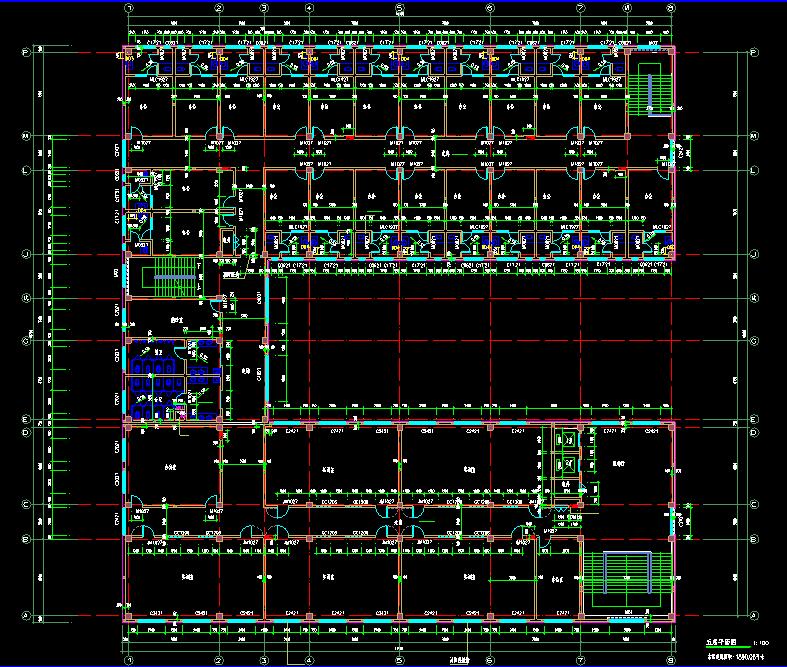

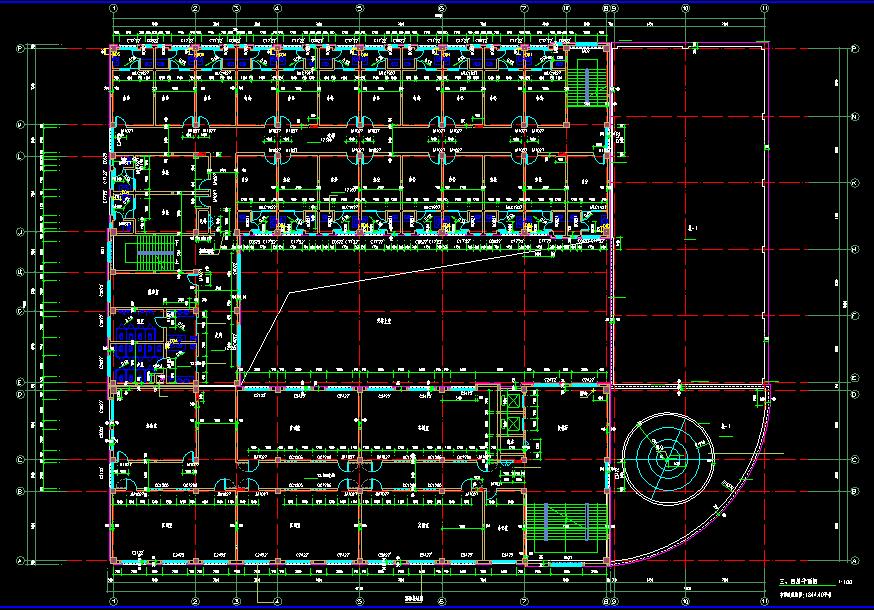

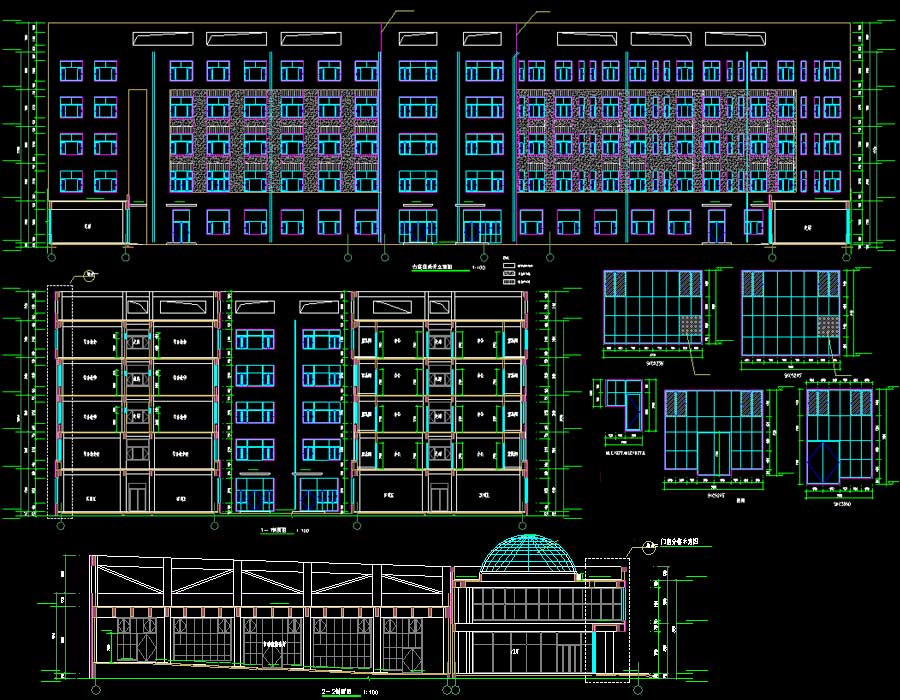

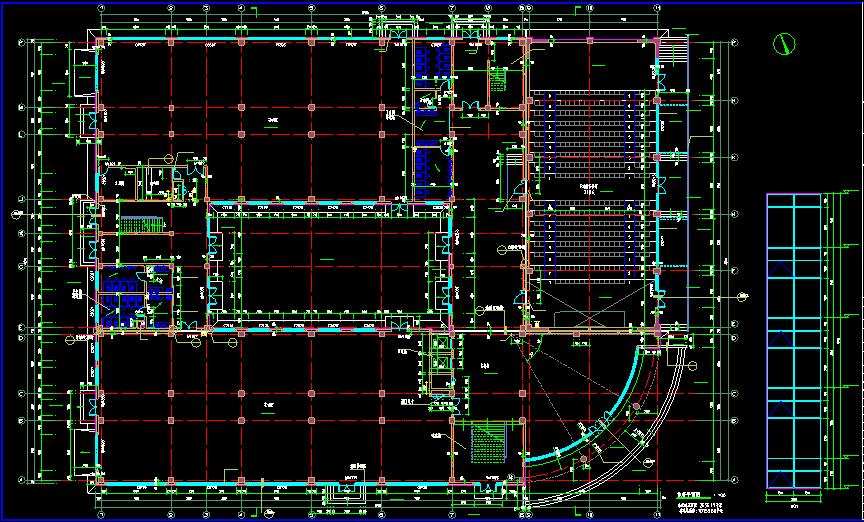

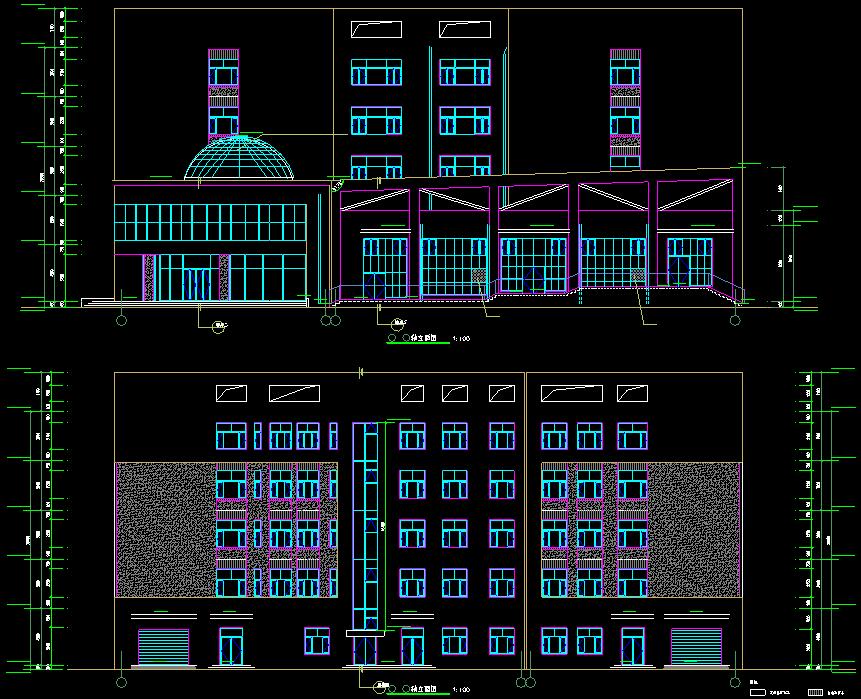

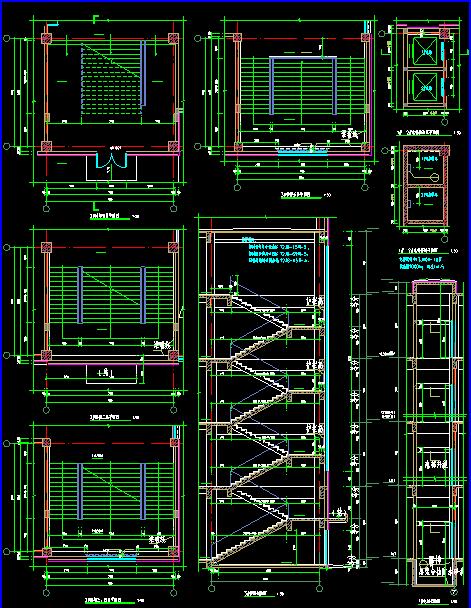

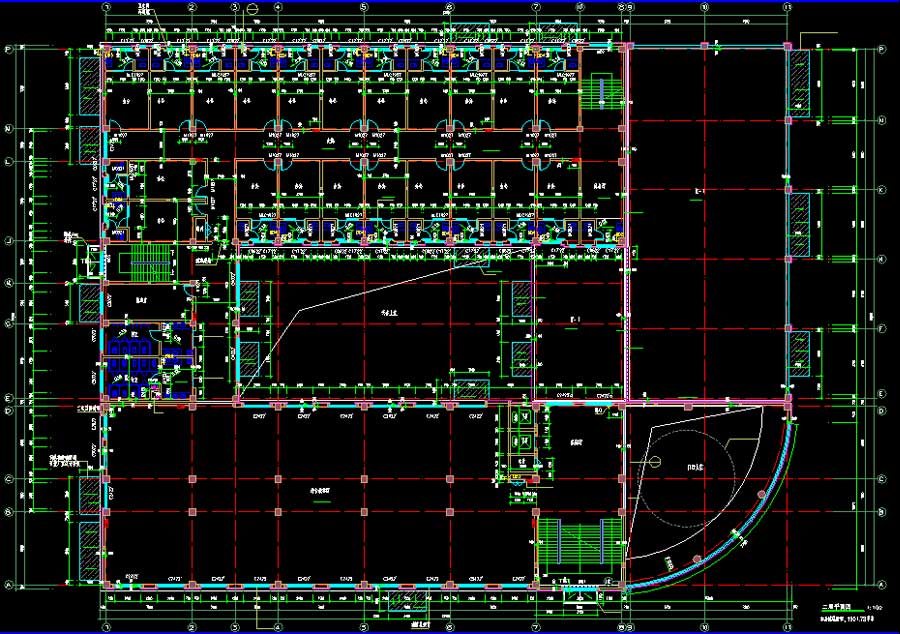

说明:某职教创业基地,总建筑面积:10153.69平方米,基底面积:2636.15平方米,建筑高度:20.55米,地上5层,局部1层;首层为实训室(汽修专业教室,火灾危险性等级为戊类),局部1层为报告厅,2层为综合教学区(理论教学)及办公,3~5层为综合教学(理论教学)和办公。首层层高为4.50米,报告厅层高6.0米,2~5层3.9米。结构类型为框架结构。内容含建筑平,立,剖面图、总平面图、建筑说明、防火分区示意图、绿色建筑说明、门窗表及分格示意图、楼梯,电梯详图、卫生间详图、墙身节点和结构说明、基础平面图及详图、柱剪力墙平法施工图、柱尺寸钢筋明细表、结构梁,板平法施工图、楼梯施工图和电气说明、配电系统图、照明,插座,弱电平面图、防雷平面图、基础接地及总等电位联结平面图和给排水说明、给,排水系统图、消火栓系统图、给排水及消火栓平面图、卫生间给排水、留洞详图和暖通说明、绿色建筑说明、暖通平面图、采暖系统图。
