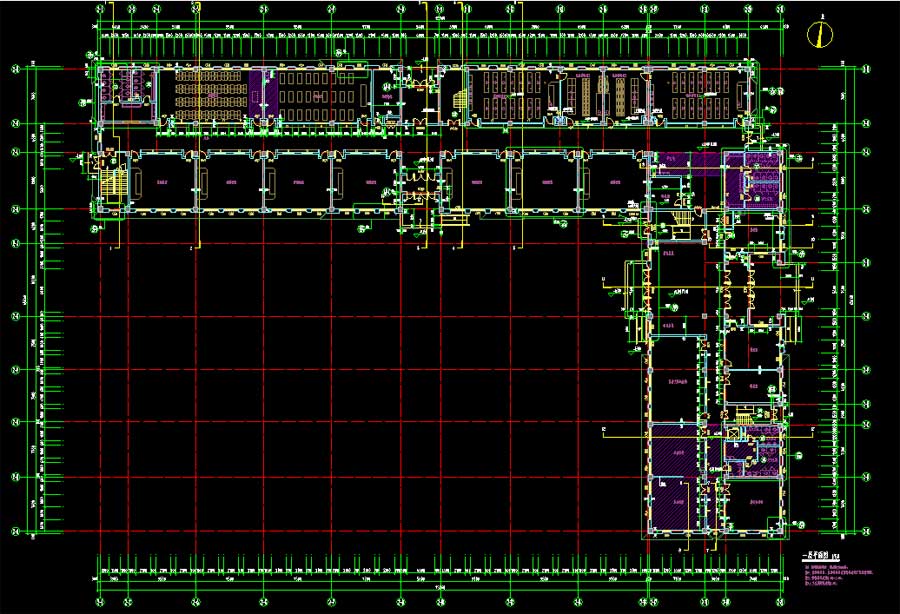

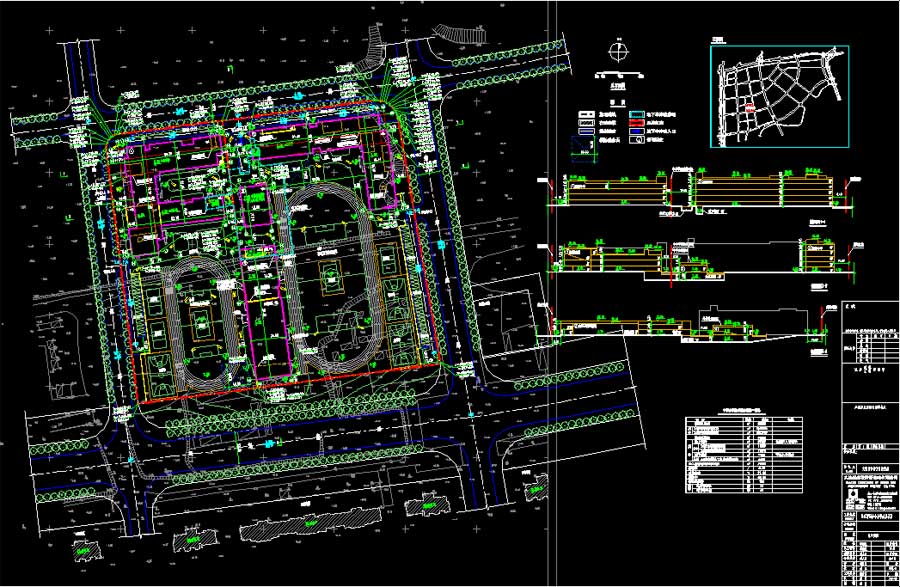

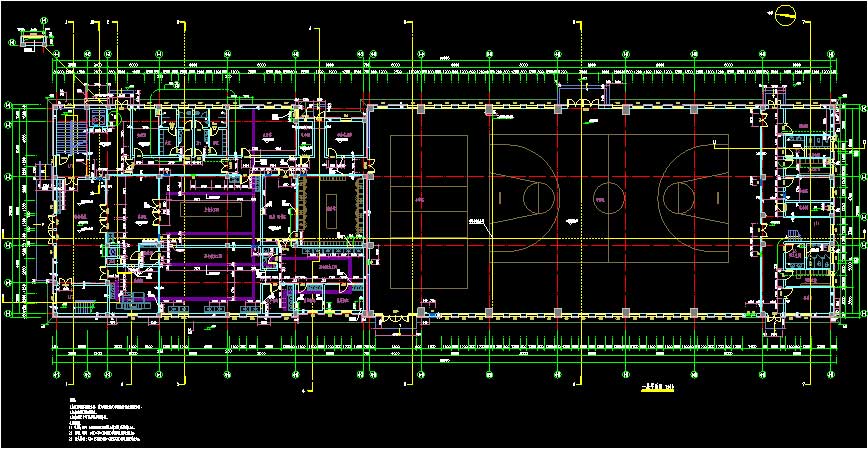

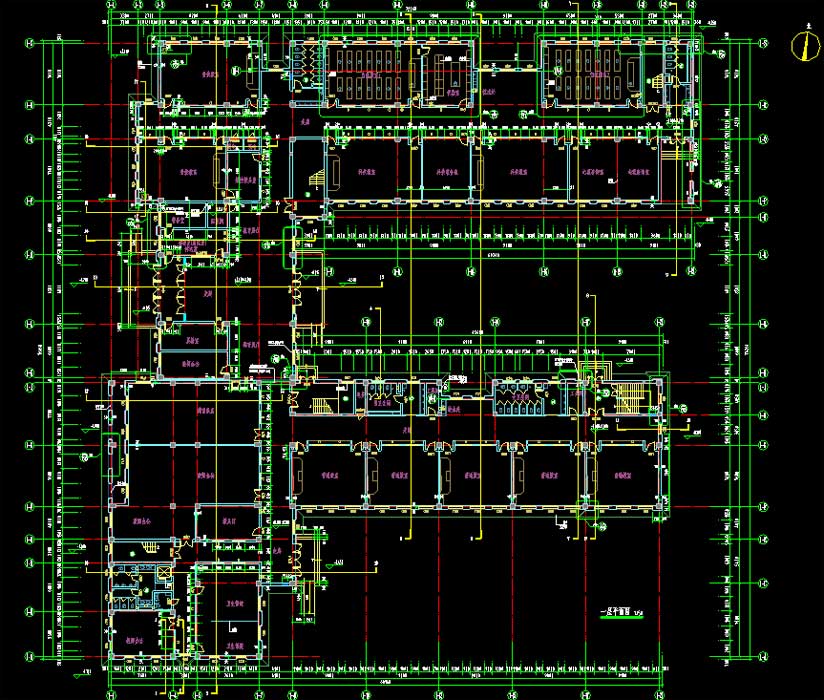

说明:该项目为辽宁钻石湾配套中小学建设项目,包括小学、中学、合班教室、食堂兼风雨操场,建筑层数分别为4、5、1、2层,建筑高度分别为15.95、19.95、6.15、8.95米,建筑面积分别为11509、13502、594、3398平方米。图纸包括建筑说明,平立剖面图,楼梯、卫生间、教室布置、节点、门窗详图;结构说明,基础平面图,柱、梁、板配筋图,楼梯详图;给排水说明,室外综合管网平面图,室外消火栓平面图,给排水平面图,大样图,系统图;电气说明,插座、照明、弱电、火灾自动报警、防雷接地平面图,系统图。
